Zo verbindt u Pixii PowerShaper en Home (TCP/IP en RS485) met de Reduxi-controller
Verbind Pixii PowerShaper en Pixii Home via Modbus TCP/IP of Modbus RTU over RS485 met de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

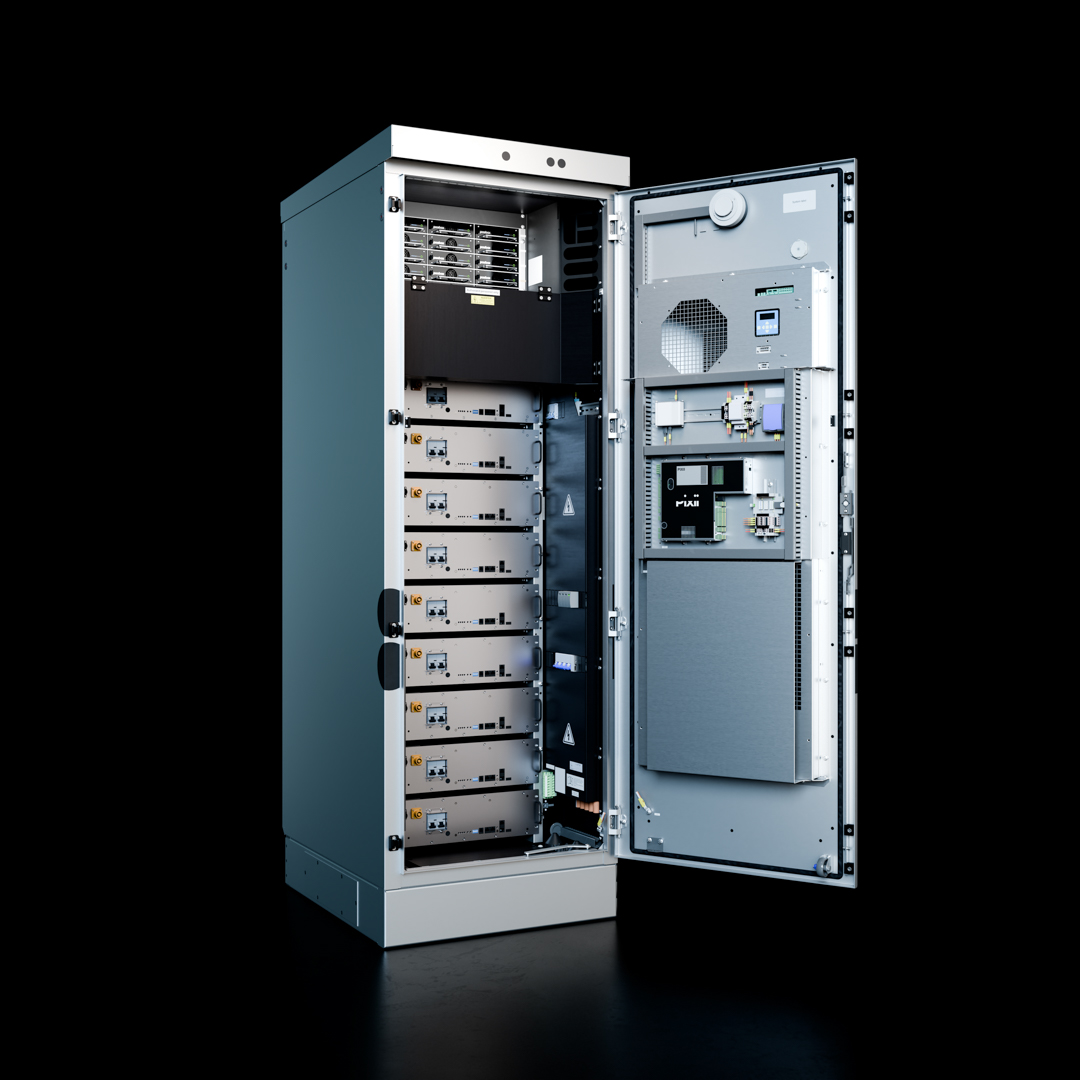

Foto van een hoge grijze vrijstaande batterijkast tegen een zwarte achtergrond met een reflecterende vloer. De kastdeur staat rechts open. Binnenin toont het linkercompartiment een stapel batterijmodules in rijen, met besturingsapparatuur erbovenop; aan de binnenkant van de deur zitten een rond ventilatierooster en verdere apparatuur. Geen leesbare tekst of labels. Het bestaande bijschrift noemt het Pixii PowerShaper-batterijkast (afbeelding van de fabrikant).
1 Technische documentatie
Pixii PowerShaper en Pixii Home ondersteunen twee onafhankelijke Modbus-communicatiemethoden voor integratie met de Reduxi Controller. Pagina's van de fabrikant:
- Pixii PowerShaper – Productpagina van de fabrikant
- Pixii Home – Productpagina van de fabrikant
- Pixii document center – Gegevensbladen en handleidingen van de fabrikant
2 Benodigde apparatuur
Zorg voor het volgende. Gebruik telkens één communicatiemethode.
- Reduxi Controller (geïnstalleerd en online)
- Pixii PowerShaper of Pixii Home
- Toegang tot de gebruikersinterface van Pixii (Pixii Home App voor Pixii Home, webinterface voor PowerShaper)
- Modbus TCP/IP: ethernetkabel en een lokaal netwerk dat Pixii en de Reduxi Controller delen
- Modbus RTU over RS485: RS485-kabel en toegang tot de binnenkant van de Pixii-kast (Pixii Gateway, Serial COM4)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Systeemoverzicht en bedrading
3.1 Communicatiemethoden
Pixii PowerShaper en Pixii Home ondersteunen twee onafhankelijke communicatiemethoden:
- Modbus TCP/IP via Ethernet
- Modbus RTU over RS485 (Serial COM4)
Er wordt telkens maar één communicatiemethode gebruikt. Welke dat is, hangt af van het ontwerp van de locatie en de beschikbare infrastructuur.
3.2 Modbus TCP/IP
Modbus TCP/IP is de aanbevolen en meest gebruikte methode. Het loopt via Ethernet. Pixii en Reduxi moeten in hetzelfde IP-netwerk zitten. Inbedrijfstelling en storingzoeken zijn eenvoudiger.
- Sluit de Pixii PowerShaper of Pixii Home met een ethernetkabel aan op het lokale netwerk.
- Sluit de Reduxi Controller aan op hetzelfde lokale netwerk.
Voorbeelden van de ethernetverbinding:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een installatie-instructiepagina, bovenaan afgesneden, met drie opsommingspunten: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Daaronder: een vervaagde foto van de binnenkant van een grijze apparatenkast met twee rackunits met koelribben aan de rechterkant. Een rode pijl wijst naar een kabelstekker bij een ronde opening links van de bovenste unit. Een zwarte kabel loopt van de stekker omlaag naar de kastplint onderaan.
Tekstbeschrijving van deze afbeelding
Instructieafbeelding met bovenaan drie opsommingspunten: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Daaronder: links een tekening van een hoge smalle grijze kast, van linksvoor gezien met open deur; een klein rood vierkant markeert een plek rechtsboven in de kast. Gestippelde rode lijnen lopen van het vierkant naar een grote close-up met rood kader rechts. De close-up toont een montageplaat met twee klemmenblokken met de labels -X9 en -X10 (kleine labels), een kleine zwarte stekker of connector erboven en een geel onderdeel bovenaan. Het rode vierkant markeert de plaats van de ethernetconnector.
Tekstbeschrijving van deze afbeelding
Aansluitschema van een kast, een netwerkswitch en een Reduxi-controller. Links: een vervaagde foto van de binnenkant van een grijze kast met een kleine zwarte connector aan de bovenrand. Een grijze netwerkkabel loopt van die connector naar een zwarte industriële netwerkswitch met acht RJ45-poorten in het midden (twee rijen van vier). Een tweede grijze kabel loopt van de switch naar een donkere Reduxi-controller rechts (logo reduxi, zwarte stekkerconnector rechtsonder). Geen andere tekstlabels dan het reduxi-logo.
3.3 Modbus RTU over RS485
Gebruik Modbus RTU over RS485 als Ethernet niet beschikbaar is of een seriële industriële bus vereist is. Het is een seriële verbinding, vereist toegang tot de kast en gebruikt de Serial COM4 van de Pixii Gateway.
Tekstbeschrijving van deze afbeelding
Diagram uit een document van de fabrikant met een zwarte Pixii Gateway-module met groene steekklemmen, in twee aanzichten, met rode aanwijslijnen en labels. Eerste aanzicht (bijschrift Figure 2.2 Left side view): labels voor de klemmenblokken aan de linkerrand, van boven naar beneden: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Het Pixii-logo staat op de module. Tweede aanzicht (module gedraaid, bovenste deel afgesneden bovenaan de tweede sectie): labels USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In en Earthing screw (wijst naar de linkeronderhoek).
- RS485 zit op de Pixii Gateway
- Aansluitpunt: Serial COM4
- Fysieke toegang: binnenin de Pixii-kast
- Referentie: Figure 2.3 – Right side view (Serial COM4)
4 Apparaatconfiguratie op de Pixii
Configureer alleen het gedeelte van de methode die u gebruikt: 4.1 tot en met 4.3 voor Modbus TCP/IP, 4.4 tot en met 4.6 voor Modbus RTU over RS485.
4.1 Netwerkinstellingen (Modbus TCP/IP)
Open de gebruikersinterface van Pixii (Pixii Home App voor Pixii Home, webinterface voor PowerShaper) en ga naar Communication → Network settings.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Pixii-webinterface. Donker menu links met de titel Menu: Service Settings (gemarkeerd), System, Battery, Converters, Meter, Communication (cyaan omkaderd), Gateway, Setup guides, Phone view, Logout. Hoofdgedeelte, bovenste rij: Status (groen vinkje), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Drie meters: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Bronnen: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Batterijtegel: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Belastingen: P: -4241 W. Kaststatus: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Pixii-logo. Daaronder: een lijngrafiek History met legenda Battery voltage, SoC, PowerShaper, Meter power en assen voor batterijspanning (0 tot 64), SoC (0 tot 120), vermogen (-10k tot 10k). Tabbladen onderaan: Overview, Voltages.
Configureer:
- IP-adres (statisch IP aanbevolen)
- Subnetmasker
- Gateway (indien nodig)
Noteer het IP-adres van de Pixii. U hebt het nodig voor de configuratie in Reduxi.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Pixii-webinterface, pagina Network setting. Donker menu links: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Koptekst: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Velden: Type: DHCP (grijze keuzelijst); Name: Wired connection 1; Host name; Address (ipv4), omkaderd met een cyaan rechthoek; Mask; Gateway; Obtain DNS server address automatically: selectievakje niet aangevinkt; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Knoppen: Edit, Save (grijs).
4.2 Modbus TCP
Ga naar Menu → Communication → Modbus en stel in:
| Parameter | Waarde |
|---|---|
| Enabled | Yes |
| Type | TCP/IP |
| TCP Port |
502 (standaard) |
Sla de instellingen op.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een Pixii-webinterface. Donker menu links met de titel Communication met items: Back, TCP/IP, MQTT, HTTPS (met een wolkpictogram), E-mail, SMS, Serial ports, Modbus (gemarkeerd met een cyaan kader), Certificates, Multicabinet. Koptekst: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Hoofdpaneel met de titel Modbus setting: Enabled: aangevinkt; Type: TCP/IP v4 (groene keuzelijst); Msg. lifetime: 60; Listen to all: aangevinkt; TCP/IP client port: grijs, waarde; Multicabinet regulation type: Multiple Services. Knoppen: Save, Set default.
4.3 Regeltype voor meerdere kasten (Multicabinet; vereist voor Modbus TCP)
Ga naar Menu → Communication → Modbus. Er zijn twee opties:
Multiple Services
- De interne regellogica van Pixii is actief
- Reduxi fungeert als overkoepelend systeem
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Pixii-webinterface, pagina Service Settings, koptekst Site: Tolvmansgatan – Home, Logged in as: installer. Donker menu links Menu (links afgesneden): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Profielkeuzelijst: None, groen vierkant, knop Set, grijs vak met None. Lijst Unused services met afspeelpijlen: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. De rechterlijst met de kop Run by priority, Enable services (selectievakje aangevinkt) is leeg en omkaderd met een rode rechthoek. Knoppen: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi neemt de volledige aansturing over
- Pixii werkt als aangestuurd apparaat
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Pixii-webinterface. Donker menu links met de titel Communication: Back, TCP/IP, MQTT, HTTPS (met wolkpictogram), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Koptekst: Site: PIXII Vassundavägen 178, Logged in as: installer. Paneel Modbus setting: Enabled: aangevinkt; Type: TCP/IP v4 (groene keuzelijst); Msg. lifetime: 60; Listen to all: aangevinkt; TCP/IP client port: grijs vak; Multicabinet regulation type: Simple. Knoppen: Save, Set default.
Activeer Demand Response zodat het systeem goed reageert. Klik op de afspeelknop (schuif hem naar rechts) en sla de instelling op.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Pixii-webinterface, in twee delen. Donker menu links met de titel Communication: Back, TCP/IP, MQTT, HTTPS (met wolkpictogram), E-mail (licht gemarkeerd), SMS, Serial ports, Modbus, Certificates, Multicabinet. Koptekst: Site: Lärlingsgatan 16, Logged in as: installer. Pagina Service Settings: profielkeuzelijst: None, een groen vierkant, knop Set en een grijs vak met None. Linkerlijst Unused services met afspeelpijlen: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Rechterlijst met de kop Run by priority, Enable services (selectievakje aangevinkt): één item Demand response met een stopvierkant, pijlen omhoog en omlaag en een groen vinkje. Beide lijsten hebben een horizontale schuifbalk. Knoppen onderaan: Save, Refresh (omlijnd), Guide, Back.
4.4 Rol in meerdere kasten (Multicabinet; vereist voor RS485)
Ga naar System → General settings.
| Systeem | Multicabinet role |
|---|---|
| Systeem met één kast | Client |
| Systeem met meerdere kasten | Eén kast: Master. Alle andere: Client. |
4.5 Seriële poort (RS485)
Ga naar Menu → Communication → Serial ports. Kies het tabblad Serial Port 4 (COM4) en configureer:
| Parameter | Waarde |
|---|---|
| Enabled | Yes |
| Baudsnelheid | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Sla de instellingen op.
4.6 Modbus RTU
Ga naar Menu → Communication → Modbus en stel in:
| Parameter | Waarde |
|---|---|
| Enabled | Yes |
| Type | RS485 RTU |
| Levensduur van berichten | 60 |
| Identiteit van de seriële poort | 4 |
| Seriële Modbus-adres |
1 (één kast) |
| Multicabinet regulation type | simple |
Bij systemen met meerdere kasten heeft elke kast een uniek Modbus-adres nodig.
Sla de instellingen op.
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 Pixii toevoegen aan de Reduxi Controller
Deze stap is voor beide communicatiemethoden hetzelfde, behalve het gekozen verbindingstype.
6.1 Basisinstellingen
Log in bij de Reduxi Configurator (zie Punt 5) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk links van de Reduxi Configurator. Bovenaan: reduxi-logo met de tekst CONFIGURATOR. Ingeklapte secties: Devices (plusteken) en Strategies (plusteken). Daaronder twee knoppen naast elkaar: Add device (plusteken, gemarkeerd met een blauw kader) en Add strategy (plusteken). Daaronder twee items: Settings en Profile. Het gebied rechts van de zijbalk is leeg en wit.
Definieer in de eerste stap de basisinstellingen:
- Device type:
Battery - Type:
Pixii PowerShaperofPixii Home - Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard voor het toevoegen van een apparaat in de Reduxi Configurator, stap 1 van 3. Voortgangsbalk met drie stappen: 1 Basic settings (actief, zwarte cirkel), 2 Communication channel (grijs), 3 Advanced settings (grijs). Kop: Basic settings. Velden: Device type * : lege keuzelijst; Type * : lege keuzelijst; Name * : leeg tekstveld. Knoppen: Back (linksonder), Next (rechtsonder, donker).
6.2 Communicatie-instellingen
Kies het communicatietype en stel de parameters daarop af. Gebruik de waarden die u op de Pixii hebt ingesteld (zie Punt 4).
| Communicatietype | Te gebruiken voor |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator met drie stappen: 1 Basic settings (klaar, zwart), 2 Communication channel (huidige stap, zwart), 3 Advanced settings (grijs). Kop: Communication channel and device configuration. Connection *: TCP/IP. IP *: leeg. Port *: 502. Modbus unit ID *: 2, omkaderd met een blauwe rechthoek. Knoppen: Back, Test communication, Next (donker).
6.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee leest u de Pixii één keer uit en wordt er niets opgeslagen. Is de test geslaagd, klik dan op Done: pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
De test geeft een van twee resultaten:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel "Test communication" met rechtsboven een sluitknop (x). Groene tekst in het inhoudsvak: "Successful readout from device". Weergegeven waarden: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Knop rechtsonder: Close.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication (sluitkruisje rechtsboven). Eerste vak: Unable to communicate with device. Tweede vak met rode tekst: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Knop: Close (donker).
6.4 Geavanceerde instellingen
De geavanceerde instellingen zijn optioneel. Ze hangen af van de behoeften van de locatie waar de Reduxi Controller is geïnstalleerd. Druk nadat u alle geavanceerde instellingen hebt afgerond rechtsonder op Done.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard voor het toevoegen van een apparaat in de Reduxi Configurator, stap 3 van 3 (Advanced settings). Voortgangsbalk met drie zwarte cirkels 1 Basic settings, 2 Communication channel, 3 Advanced settings (actief). Kop: Advanced settings. Acht ja/nee-vragen, elk met een schakelaar die uit staat en rechts een kleine standaardhint: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (laatste vraag, kleine tekst; Default: No). Onderste rij met drie keuzelijsten: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Knoppen: Back (links) en een donkere knop rechts (kleine tekst, luidt Done).
7 De metingen controleren en de aansturing instellen
7.1 Regelinstellingen voor Pixii-apparaten
U stuurt het Pixii-systeem op een van twee manieren aan (zie Punt 4, punt 4.3). Stel afhankelijk van de optie het bijbehorende regeltype in de Reduxi Configurator in voor elk Pixii-apparaat dat u toevoegt.
Configureer het apparaat voor Multiple Services onder Devices – Pixii – Details – All settings zoals getoond:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator met twee panelen. Linkerpaneel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Rechterpaneel Device configuration: Modbus unit ID *: 1. Is PV installed? *: schakelaar op No. Control mode *: EMS by Pixii (Multiple Services), met grijze hinttekst Select control mode of inverter.
Configureer het apparaat voor Simple Modbus onder Devices – Pixii – Details – All settings zoals getoond:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator met twee panelen. Linkerpaneel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Rechterpaneel Device configuration: Modbus unit ID *: 1. Is PV installed? *: schakelaar op No. Control mode *: EMS by setpoint (Simple Modbus), met grijze hinttekst Select control mode of inverter.
7.2 Laatste metingen
Nadat de communicatie tot stand is gekomen, controleert u als extra test de waarden onder Devices – Pixii PowerShaper in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatpagina van een warmtepomp in Reduxi, tabblad Last measurements (tabbladen: Last measurements, Analysis, Archive; rechtsboven een keuzelijst en een verversicoon). Bovenste tegels: "Control type" met de knoppen Auto (donker) en Manual (turkoois gemarkeerd, geselecteerd); een tweede tegel met een rij van vier kleine knoppen, waarvan één turkoois gemarkeerd (kleine labels: Off.). Kaart "Current": drie waarden 0.55, 0.57, 0.59 (fase-labels en eenheden klein). Kaart "Power": drie waarden 0.4, 0.0, 0.4. Kaart "Energy": één waarde 78.7. Kaart "Other": rijen met de waarden OFF, MANUAL, OFF, OFF, ON. Kaart "Settings": spanningswaarden 246.00, 244.40, 246.30. Elke waarde heeft een kleine tijdstempel.
7.3 Aansturing door Reduxi inschakelen
Voor geavanceerde aansturing van de batterij neemt u het apparaat op in de strategie van het Reduxi-systeem. Stel onder Devices – Pixii PowerShaper of Pixii Home in de Reduxi Configurator het control type in op AUTO. Pas dan hebben strategiecommando's invloed op de batterij.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat u het apparaat hebt toegevoegd, kunt u het ook volgen en aansturen via de Reduxi-app.
✓ Samenvatting
Voorbereiding (punt 1–3): Lees de pagina's van de fabrikant en kies één methode: Modbus TCP/IP over Ethernet (aanbevolen) of Modbus RTU over RS485 op Serial COM4.
Pixii (punt 4): Stel de netwerk- en Modbus-instellingen op de Pixii in. TCP: IP-adres, poort 502, Multicabinet regulation type. RTU: Multicabinet role, seriële poort 4 met 19200 baud en Modbus-instellingen.
Toevoegen aan Reduxi (punt 5–6): Open de Configurator en voeg het apparaat toe met het type Pixii PowerShaper of Pixii Home. Kies TCP/IP of Serial RS485. Voer Test communication uit.
In gebruik nemen (punt 7): Stel het regeltype in voor uw Pixii-optie, controleer Last measurements en stel het regeltype in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of de Pixii en de Reduxi Controller in hetzelfde IP-netwerk zitten en of het IP-adres en poort 502 juist zijn (TCP). Controleer bij RTU of de instellingen van de seriële poort op de Pixii overeenkomen met de Reduxi-instellingen (zie Punt 4). |
| Modbus-communicatie werkt niet | Start de Pixii opnieuw op. |
| Het Multicabinet regulation type moet worden gewijzigd | Alleen de support van Pixii kan het Multicabinet regulation type wijzigen. |
| Reduxi-commando's hebben geen effect op de Pixii | Controleer of Demand Response is geactiveerd voor Simple Modbus (zie Punt 4) en of het regeltype in Reduxi AUTO is (zie Punt 7). |
| RS485-aansluiting niet gevonden | RS485 zit op de Pixii Gateway, Serial COM4, binnenin de Pixii-kast. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
