Verbind Reduxi met Huawei SUN2000B C&I via Modbus TCP, waardoor dynamisch tariefbeheer mogelijk wordt, energiekosten worden verlaagd en inkomsten worden gegenereerd via arbitrage op de energiemarkt.
1.Huawei SUN2000B C&I elementen voor verbinding
Link voor gebruikershandleiding van omvormersysteem SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Link voor gebruikershandleiding van batterijsysteem PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Link voor gebruiker voor slimme meter DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I-verbinding en Modbus TCP/IP-activering en IP verkrijgen
2.1 Verbinden met Huawei SUN2000B smartlogger
Alle configuratie en inbedrijfstelling worden uitgevoerd via de Huawei SUN2000B smart logger. Daarom is het van cruciaal belang dat u hiermee verbinding maakt voor de onderstaande aanvullende stappen.
Een exacte beschrijving van hoe u verbinding kunt maken met de Huawei SUN2000B smart logger is beschikbaar op de volgende link:

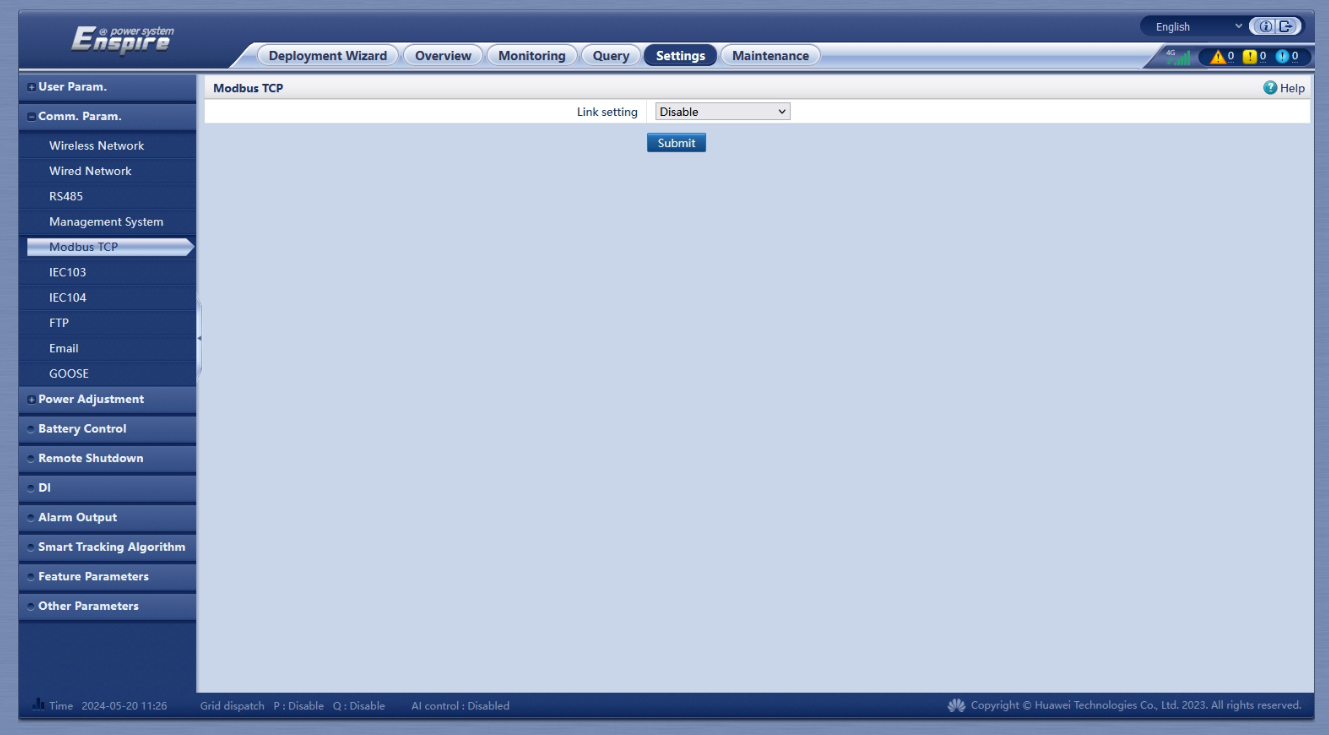

2.2 Activering wordt uitgevoerd in het menu Instellingen/Modbus TCP:
Het communicatieprotocol voor gegevensoverdracht in het geval van Reduxi en Huawei SUN2000B C&I is Modbus TCP/IP, dat moet worden geactiveerd in de Enspire-voedingssysteem Huawei-applicatie.
- Modbus TCP/IP-instellingen, waar u het volgende instelt:
- Linkinstellingen. Inschakelen,
- Adresmodus: Logisch adres (moet op logisch worden ingesteld!)
- Loggeradres: stel het SmartLogger-logica-adres in,
- Snelle planning: Uitschakelen.

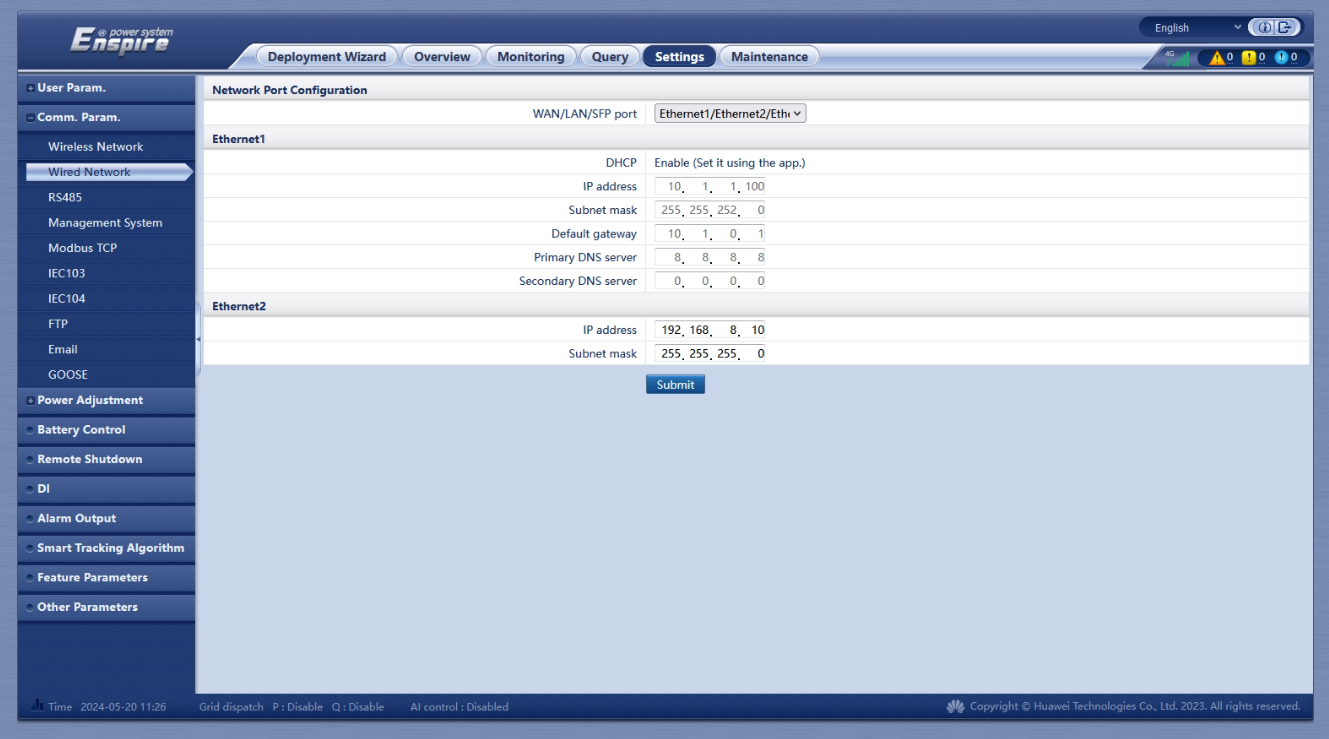

2.3 Het IP-adres van de Huawei SUN2000B Logger wordt verkregen in het menu Instellingen/Bekabeld of Draadloos netwerk:
3. Huawei SUN2000B Smart Logger Modbus-ID voor alle aangesloten elementen

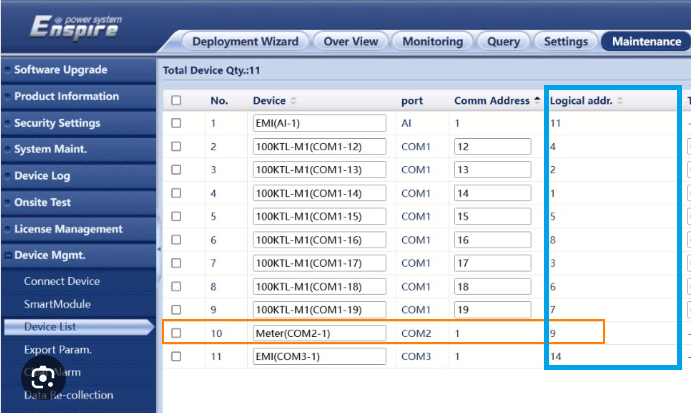

Alle Modbus-ID's (Modus-adres) die essentieel zijn voor de configuratie in het Reduxi-systeem met betrekking tot punt 4.3 worden verkregen in de Enspire-applicatie onder Onderhoud/Apparatenlijst:
3.1 C&I PCS2000MA batterijsysteem PCS en ESS Modbus ID's (extra uitleg voor batterijsysteem)

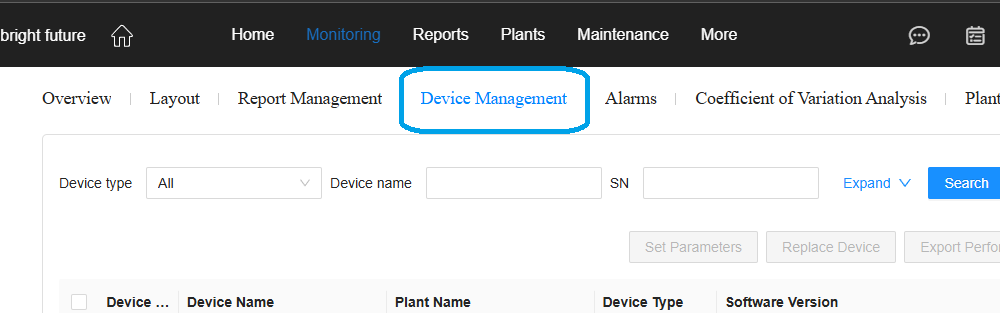

Omdat het batterijsysteem uit twee delen bestaat, namelijk besturen en bewaken, bestaan er twee verschillende Modbus ID-adressen. Beide adressen worden verkregen in de FusionSolar-app onder Home/Device Management, zie onderstaande afbeelding:

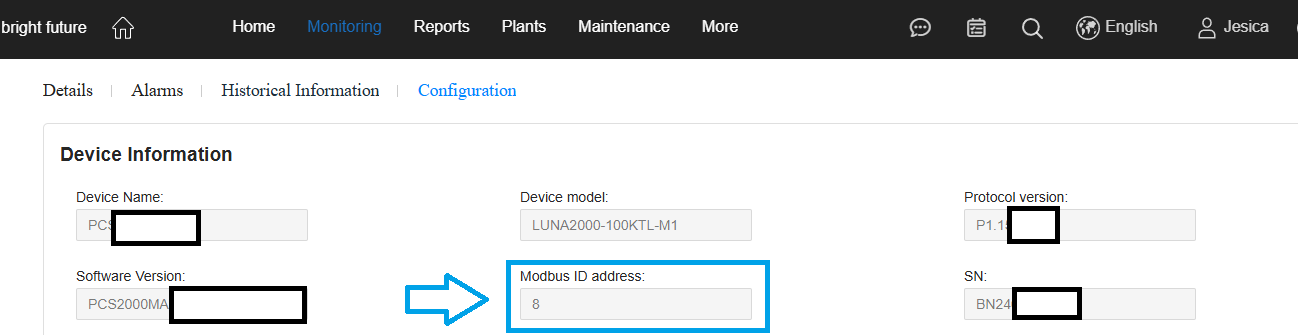

Voor het PCS-adres kiest u uw PCS-element en klikt u op Configuratie:

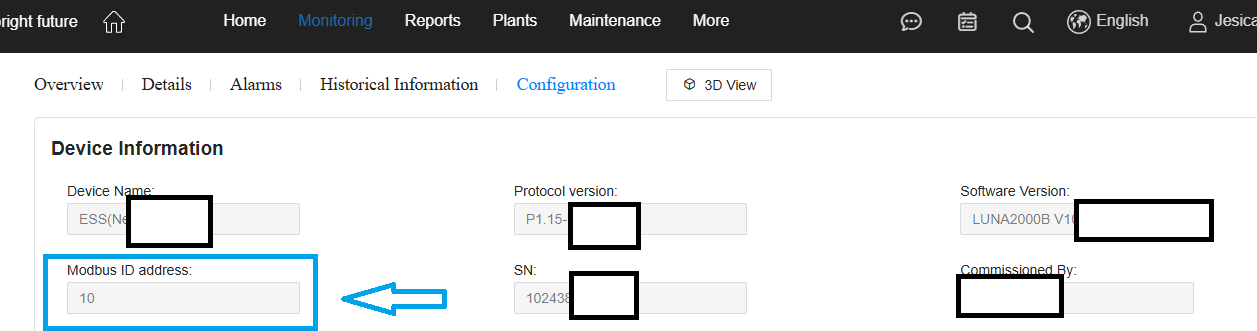

Voor het PCS-adres kiest u uw ESS-element en klikt u op Configuratie:
4. Een nieuw apparaat toevoegen (Huawei SUN2000B)
De volgende punten worden gegeven voor het toevoegen van een nieuw apparaat (Huawei SUN2000) of het bewerken van een bestaand apparaat.
Omdat het complete systeem uit verschillende componenten bestaat, moet voor elk onderdeel een apart apparaat worden toegevoegd. Er zijn drie verschillende componenten:
- Energiemeter (Huawei SUN2000 3P en niet Chint DTSU666 omdat alle gegevens afkomstig zijn van Logger2000B)
- Omvormer (Huawei SUN2000)
- Batterij (Huawei LUNA2000B)
In de volgende punten wordt een voorbeeld weergegeven van hoe u een nieuw apparaat aan het Reduxi-systeem kunt toevoegen voor Huawei LUNA2000B .
4.1 Nieuw apparaat toevoegen
Meld u aan bij de applicatie Reduxi Configurator en druk op de knop "Apparaat toevoegen".

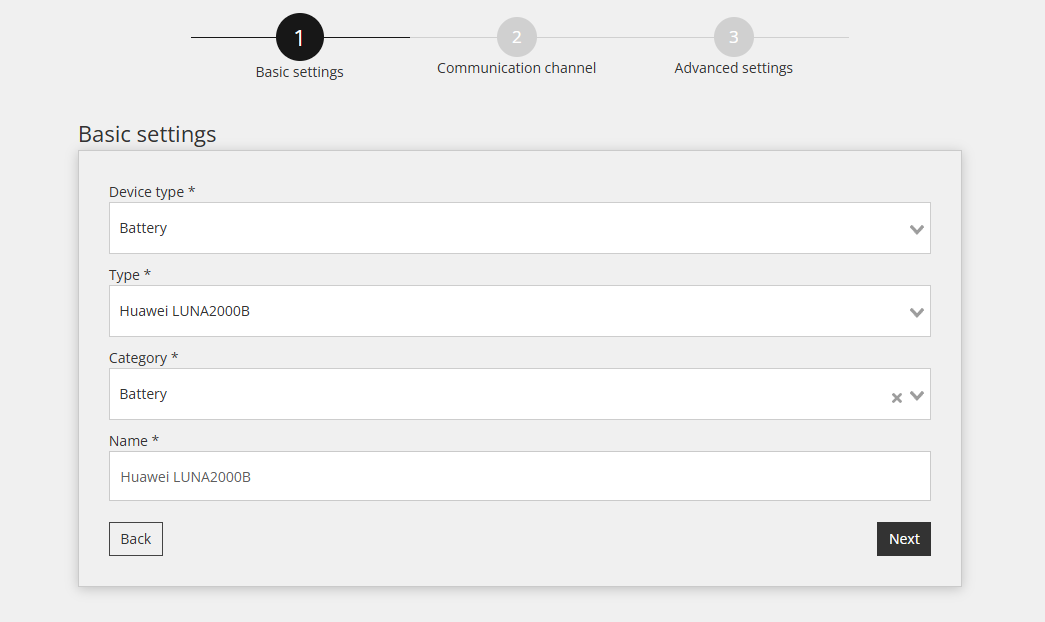

4.2 Selecteer het apparaat dat u wilt toevoegen (Basisinstellingen)
Selecteer in de eerste stap de basisparameters van het apparaat dat u wilt toevoegen:
- Apparaattype: Batterij,
- Type: Huawei LUNA2000B
- Naam: Geef de naam van het apparaat op.

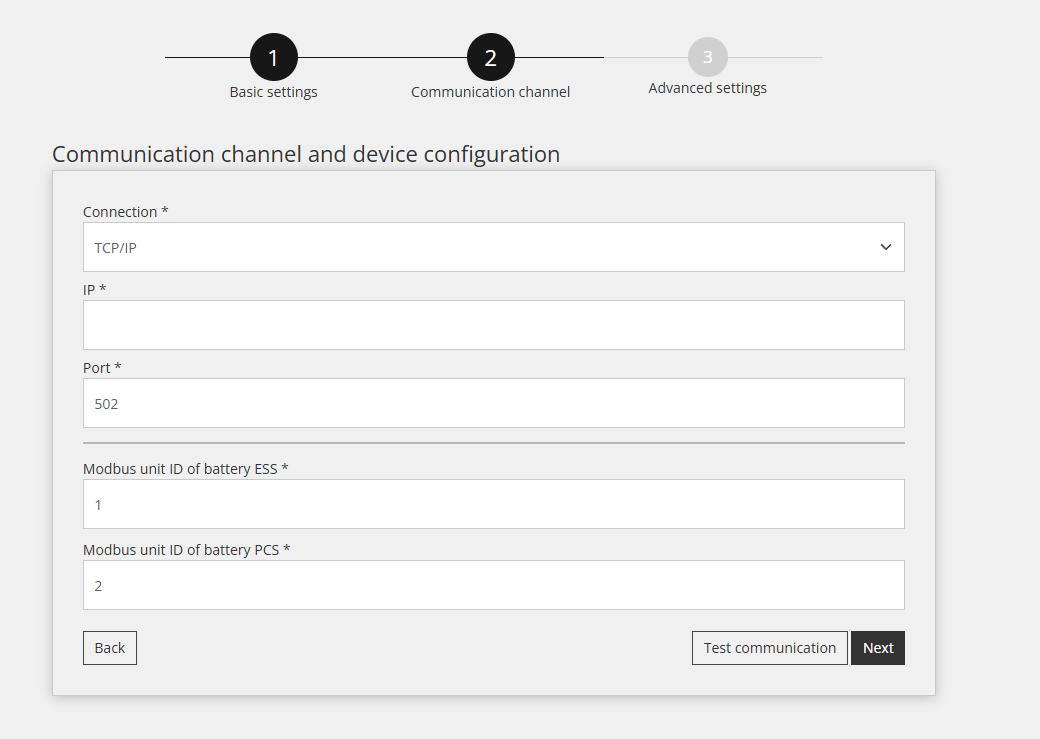

4.3 Communicatiekanaal
Vul de parameters in voor communicatie met Huawei LUNA2000B, namelijk:
- Verbinding: TCP/IP,
- IP: vul het IP in van SmartLogger2000B 2.2 punt.
- Poort: altijd 502,
- Modbus-eenheid-ID: vul de EES- en PCS Modbus-eenheid-ID van de batterij in 3. punt
4.4 Communicatietest
Onder alle velden in het communicatiekanaal bevindt zich de knop "Communicatie testen", waarmee de test kan worden uitgevoerd.
De communicatietest kan twee antwoorden opleveren:

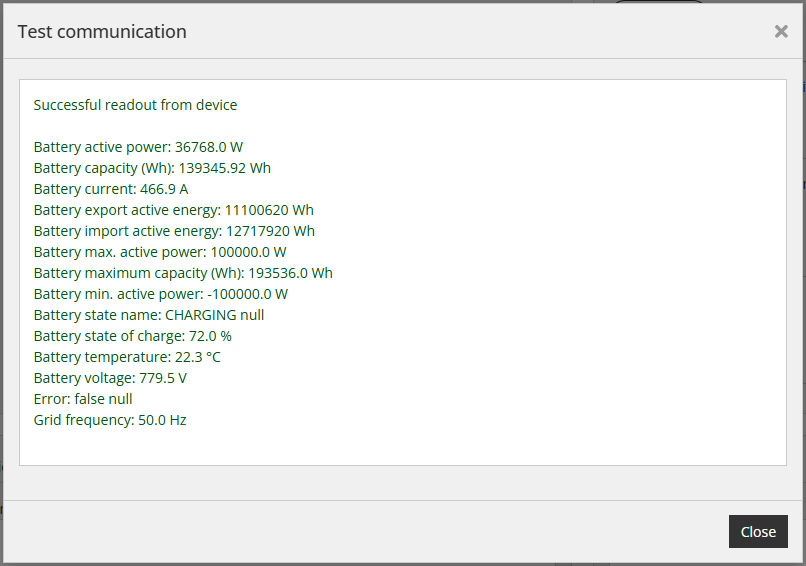

1. De communicatie verloopt naar behoren, zie onderstaande afbeelding:
2. De communicatie werkt niet goed, zie onderstaande afbeelding:
4.5 Geavanceerde instellingen
De geavanceerde instellingen zijn willekeurig en afhankelijk van de specifieke behoeften van de locatie waar de Reduxi Controller is geïnstalleerd. Nadat u alle geavanceerde instellingen hebt voltooid, drukt u op de knop "Gereed"rechtsonder.

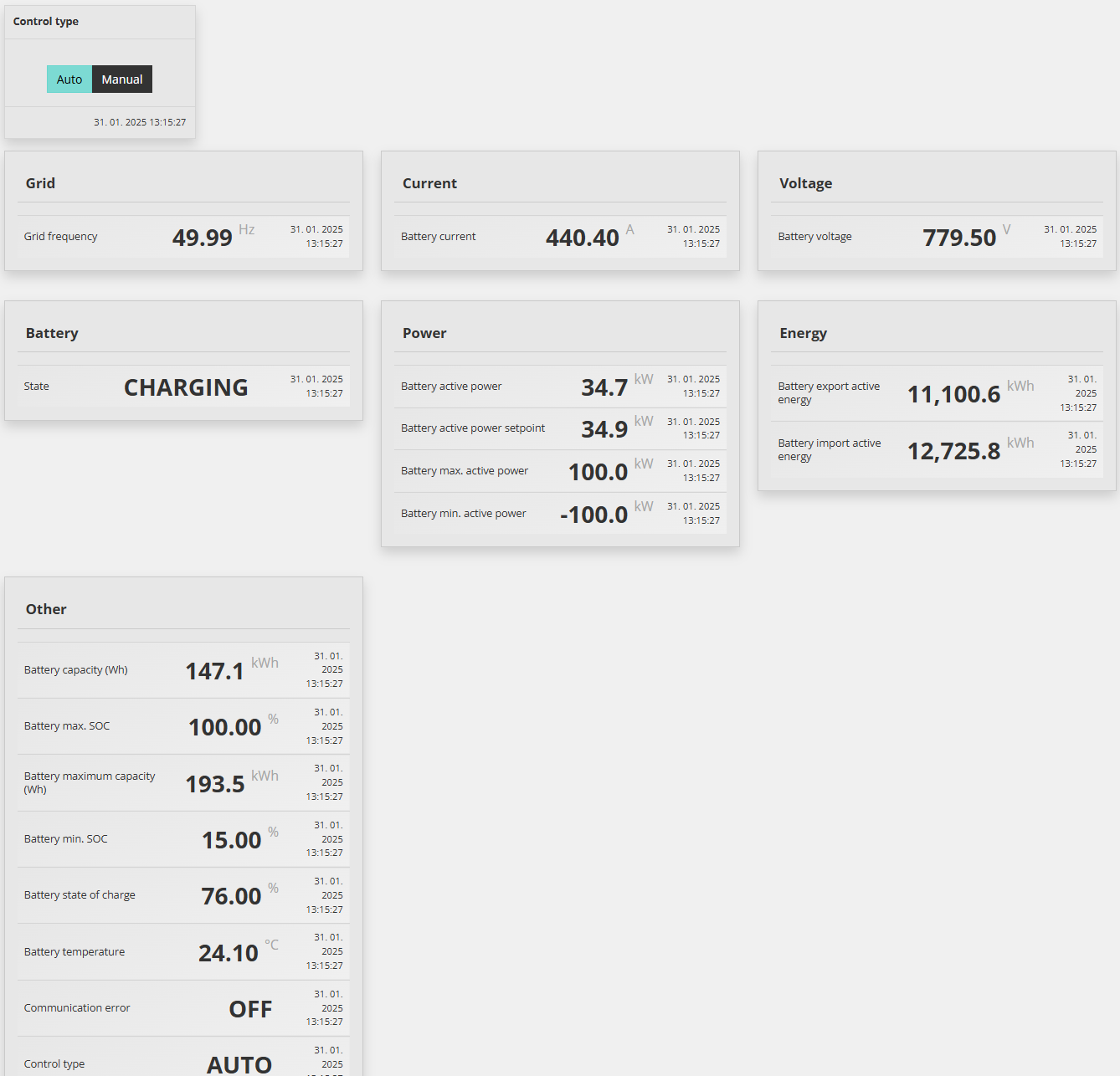

5. Lezingen van het apparaat
Het doel van dit punt is om te laten zien hoe u de metingen van het nieuw toegevoegde apparaat kunt controleren. Dit doet u onder 'Apparaat/Laatste meting'.
Voor geavanceerde besturing van afzonderlijke elementen die zijn aangesloten op SmartLogger2000B, moeten geïntegreerde elementen worden toegevoegd aan de strategie van het Reduxi-systeem.
Zo moet het besturingstype van de Huawei LUNA2000B bijvoorbeeld op AUTO worden ingesteld. Deze instelling kan worden geconfigureerd onder Apparaten > Huawei LUNA2000B in de Reduxi Configurator.
Wanneer het apparaat is ingesteld op AUTO, kunnen opdrachten uit de strategie worden uitgevoerd. Anders vervalt de controle.
Om maximale flexibiliteit en verlaging van de energiekosten te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van een strategie via deze link: Strategieën voor Reduxi-controller.
Nadat het apparaat succesvol is toegevoegd, kan het ook worden bewaakt en bestuurd via de Reduxi-applicatie.
