Integreer het PEGO ECP200 BASE-apparaat met de Reduxi-controller via Modbus RTU, waardoor maximale flexibiliteit en mogelijke kosten- en energiereducties tot 30% worden bereikt.

1. PEGO ECP200 BASE documentatie:

Downloaddocumentatie is verkrijgbaar via de volgende link:

http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf

2. Fysieke verbinding tussen PEGO ECP200 BASE

en Reduxi-controller

De fysieke verbinding moet tot stand worden gebracht, omdat Modbus RTU wordt gebruikt om toegang te krijgen tot de PEGO ECP200 BASE

Modbus-interface.

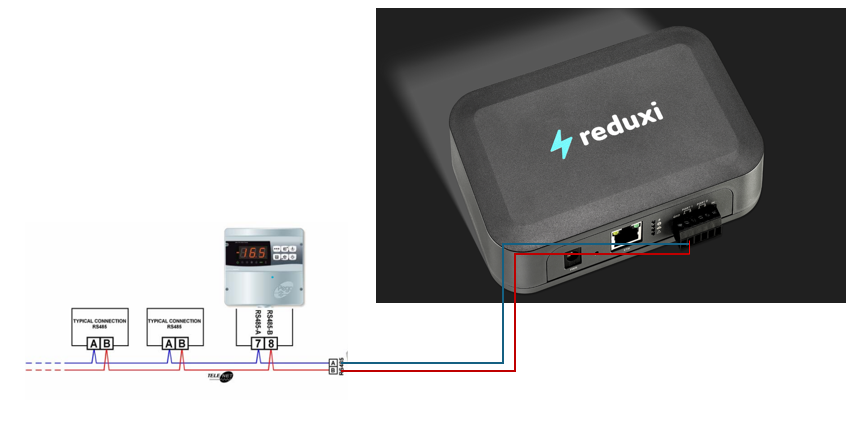

De onderstaande afbeelding toont hoe de fysieke verbinding tot stand wordt gebracht tussen Reduxi en PEGO ECP200 BASE:

3. Voeg PEGO ECP200 BASE toe aan het Reduxi-systeem.

Nadat u de Reduxi en de PEGO ECP200 BASE hebt aangesloten, kunt u deze registreren als een nieuw apparaat (PEGO ECP200 BASE).

3.1 Apparaat toevoegen (PEGO ECP200 BASE)

Meld u eerst aan bij de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop 'Apparaat toevoegen' te klikken.

4.2 Selecteer PEGO ECP200 BASIS

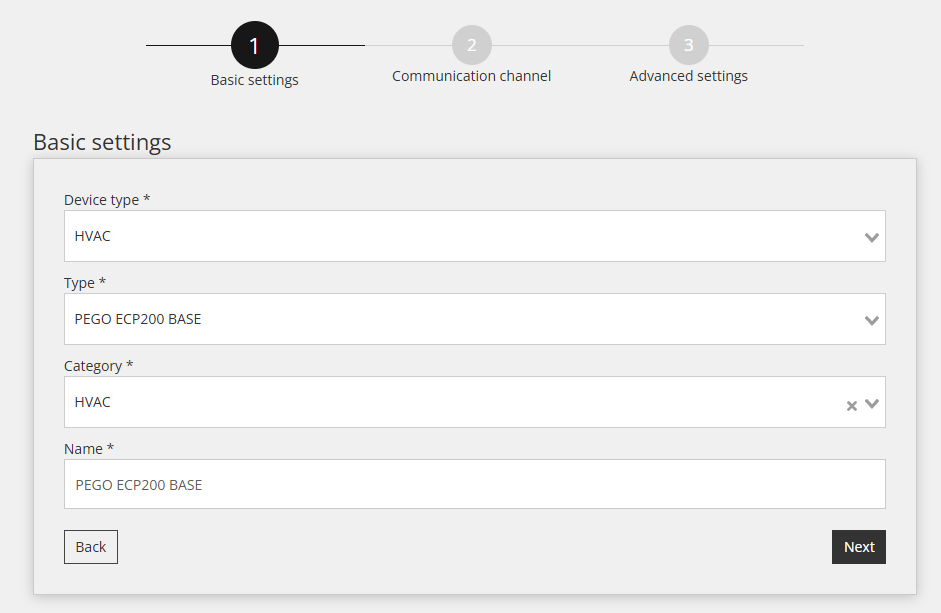

In de eerste stap worden de basisinstellingen gedefinieerd:

• Selecteer apparaattype: HVAC,
• Selecteer Type: PEGO ECP200 BASE,
• Geef het apparaat een naam.

4.3 Apparaatconfiguratie voor communicatiekanaal

De tweede stap omvat het configureren van het communicatiekanaal, wat essentieel is voor een goede Modbus RTU-communicatie. In deze stap wordt de communicatieverbinding tussen de Reduxi-controller en de PEGO ECP200 BASE tot stand gebracht.

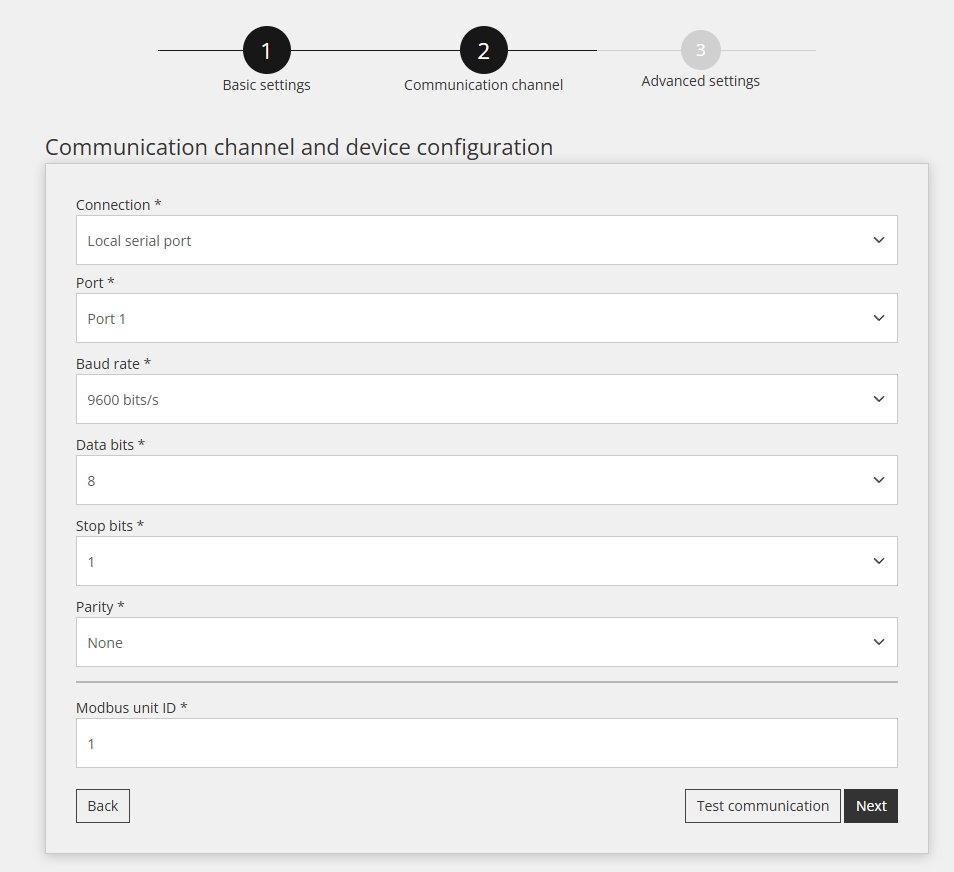

Hieronder worden de instellingen voor het communicatiekanaal weergegeven:

4.4 Testcommunicatie

Onder alle velden van het communicatiekanaal die in de vorige stap zijn genoemd, bevindt zich een knop 'Communicatie testen'. Met deze knop kunt u controleren of de Modbus RTU-verbinding tussen de apparaten correct functioneert.

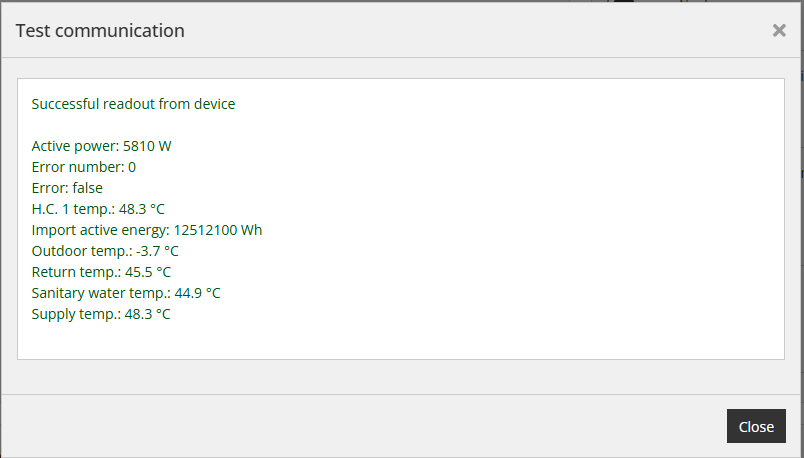

Succesvol antwoord:

Mislukte reactie:

4.5 Geavanceerde instellingen

Deze sectie wordt gebruikt als er aan de speciale behoeften van de locatie moet worden voldaan. Standaard hoeft u niets te wijzigen onder Geavanceerde instellingen.

5. Lezingen van het apparaat

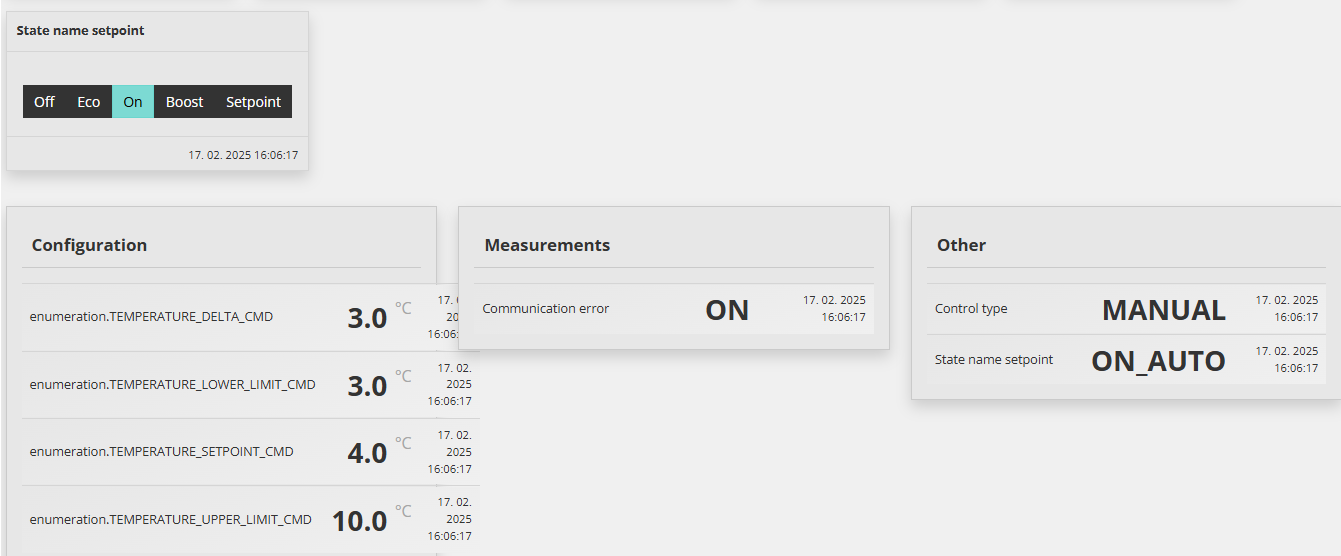

Het doel van dit punt is om te laten zien hoe u de metingen van het apparaat kunt controleren. Dit doet u onder 'Apparaat (EGO ECP200 BASE)/Laatste meting'.

Zodra het apparaat succesvol is toegevoegd via de configurator, kan het worden bewaakt via de cloudapplicatie Reduxi.
