Zo verbindt u de PEGO ECP200 BASE (HVAC) met de Reduxi-controller
Koppel de PEGO ECP200 BASE via Modbus RTU aan de Reduxi Controller. Zo hebt u maximale flexibiliteit en verlaagt u de kosten en het energieverbruik met tot 30%.
Tekstbeschrijving van deze afbeelding

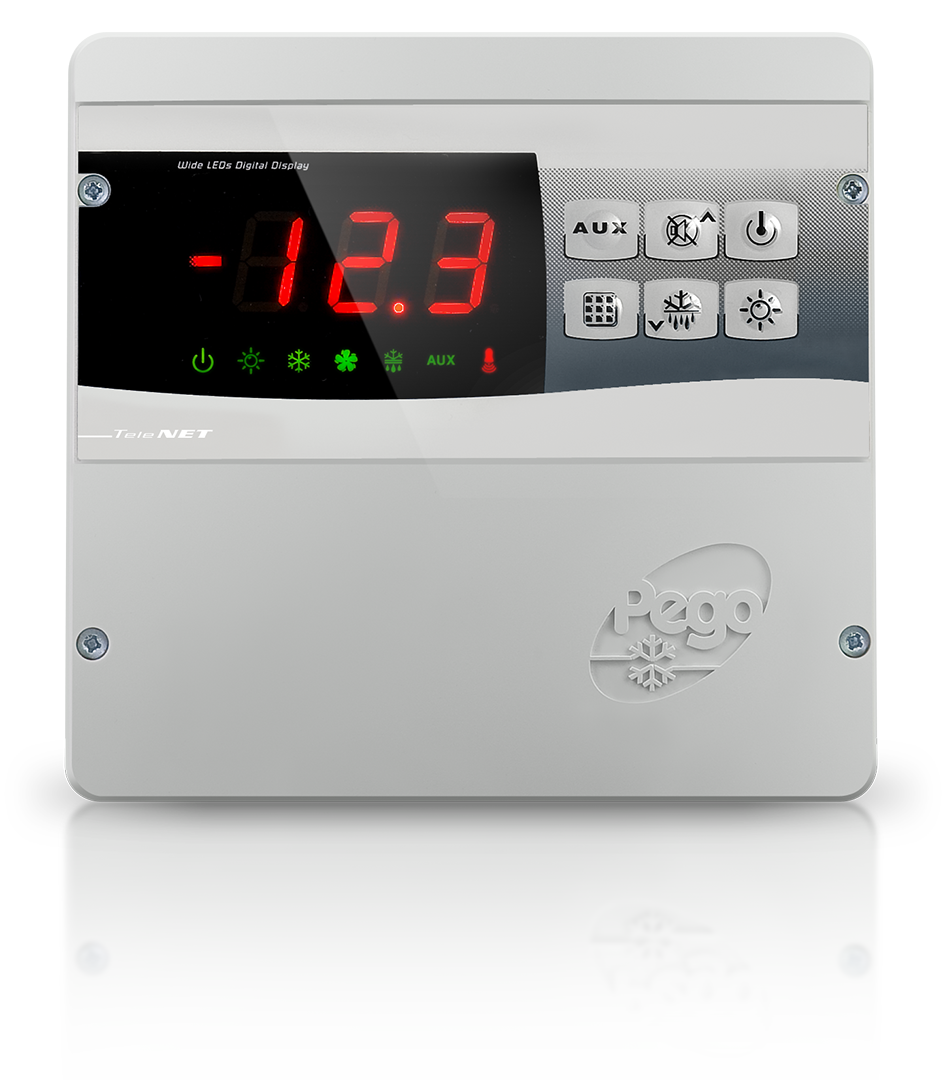

Foto van een lichtgrijs bedieningspaneel voor wandmontage met een afgerond rechthoekig huis en een glanzende weerspiegeling eronder. Bovenste deel: een zwart paneel met de tekst 'Wide LEDs Digital Display' boven een rood zevensegmentsdisplay dat -12.3 toont. Onder het display staan statuspictogrammen: aan/uit (groen), zon (groen), sneeuwvlok (groen), ventilator (groen), ontdooien (groen), AUX (groene tekst) en een alarmlampje (rood). Rechts zitten zes toetsen: AUX, mute/stilte met een pijl omhoog, aan/uit, een rasterpictogram, ontdooien/sneeuwvlok met een pijl omlaag en een zonpictogram. De tekst 'TeleNET' staat linksonder het display. Het logo 'Pego' is rechtsonder in het huis gebosseleerd. In de hoeken zijn vier schroeven zichtbaar.
1 Technische documentatie
Documenten voor de PEGO ECP200 BASE:
- PEGO ECP200 BASE documentation (PDF) – Apparaatdocumentatie, zoals gelinkt in de oorspronkelijke Reduxi-handleiding.
- ECP 200 BASE4 A data sheet (PDF, Italian) – Gegevensblad van het regelpaneel voor koelcellen, van de distributeur Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – Handleiding op ManualsLib.
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- PEGO ECP200 BASE
- Reduxi Controller
- Kabel voor de Modbus RTU-verbinding (RS485)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De PEGO ECP200 BASE aansluiten op de Reduxi Controller
De PEGO ECP200 BASE heeft een RS485-interface die Modbus RTU ondersteunt. Reduxi leest het apparaat uit via deze Modbus-interface, dus de fysieke verbinding moet er eerst zijn.
De afbeelding toont hoe u de Reduxi Controller en de PEGO ECP200 BASE aansluit.
Tekstbeschrijving van deze afbeelding
Bedradingsschema met een tekening en een foto. Links: een gestippelde buslijn loopt vanaf de linkerrand. Twee kleine vakjes met het label TYPICAL CONNECTION hebben elk de klemmen A en B. Ernaast staat een PEGO-regelaar met een rood digitaal display en knoppen, met de klemmen 7 en 8 onderaan. Een rode en een blauwe draad lopen van de lijn naar de Reduxi-controller rechts (donker apparaat met het reduxi-logo, een ethernetpoort en een zwarte stekkerconnector); de rode en de blauwe draad zijn aangesloten op de zwarte stekkerconnector. Een klein zwart rond symbool zit onder de lijn, dicht bij links.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De PEGO ECP200 BASE toevoegen aan Reduxi
Registreer het apparaat in Reduxi nadat u de Reduxi Controller en de PEGO ECP200 BASE hebt verbonden.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator (zie Punt 4) en klik op de knop Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk links van de Reduxi Configurator. Bovenaan: reduxi-logo met de tekst CONFIGURATOR. Ingeklapte secties: Devices (plusteken) en Strategies (plusteken). Daaronder twee knoppen naast elkaar: Add device (plusteken, gemarkeerd met een blauw kader) en Add strategy (plusteken). Daaronder twee items: Settings en Profile. Het gebied rechts van de zijbalk is leeg en wit.
Selecteer in de eerste stap de basisinstellingen:
- Device type:
HVAC - Type:
PEGO ECP200 BASE - Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator, stap 1 van 3 van de wizard voor het toevoegen van apparaten, paginatitel 'Basic settings'. Voortgangsstappen: 1 Basic settings (actief, zwarte cirkel), 2 Communication channel, 3 Advanced settings. Velden: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (met een wis-x-pictogram); Name *: PEGO ECP200 BASE. Knoppen: Back (omlijnd), Next (donker).
5.2 Communicatie-instellingen
In de tweede stap stelt u het communicatiekanaal voor Modbus RTU in. Dit legt de verbinding tussen de Reduxi Controller en de PEGO ECP200 BASE. De schermafbeelding toont de instellingen.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator met drie stappen: 1 Basic settings (zwart), 2 Communication channel (zwart, huidige stap), 3 Advanced settings (grijs). Kop: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Knoppen: Back, Test communication, Next (donker).
5.3 Communicatie testen
De knop Test communication staat onder de communicatievelden. Hiermee controleert u of de Modbus RTU-verbinding tussen de apparaten werkt. Is de test geslaagd, klik dan op Done: pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het onderste deel van een formulier in de Reduxi Configurator. Modbus unit ID *: 1. Knoppen: Back, Test communication (omkaderd met een blauwe rechthoek), Next (donkere knop).
De test geeft een van twee resultaten:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication (sluitkruisje rechtsboven). Groene tekst: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Knop: Close (donker).
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication en rechtsboven een sluitkruisje. Melding in rode tekst: Unable to communicate with device. Donkere knop rechtsonder: Close.
5.4 Geavanceerde instellingen
Gebruik de geavanceerde instellingen alleen als de locatie bijzondere eisen heeft. Standaard wijzigt u hier niets.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 3 Advanced settings. Stapindicator: 1 Basic settings, 2 Communication channel, 3 Advanced settings (alle zwart). Kop: Advanced settings. Bij elke vraag hoort een schakelaar, allemaal op No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Keuzelijsten: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Knop: Back.
6 De meetwaarden controleren
6.1 Last measurements
Controleer de metingen van het apparaat onder Device (PEGO ECP200 BASE) – Last measurement in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de weergave Last measurements in de Reduxi Configurator met meerdere kaarten. Kaart State name setpoint: een knoppenrij Off, Eco, On (turquoise gemarkeerd), Boost, Setpoint; tijdstempel 17. 02. 2025 16:06:17. Kaart Configuration, rijen (alle met tijdstempel 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Kaart Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Kaart Other: Control type: MANUAL; State name setpoint: ON_AUTO (rechterrand iets afgesneden); beide met tijdstempel 17. 02. 2025 16:06:17.
6.2 Bewaken in de Reduxi-cloud
Zodra het apparaat is toegevoegd in de Configurator, kunt u het bewaken in de Reduxi cloudapplicatie.
✓ Samenvatting
Voorbereiding (punt 1–2): Zorg voor de documentatie van de PEGO ECP200 BASE. Leg de Reduxi Controller, de Modbus RTU-kabel en een laptop of tablet klaar.
PEGO ECP200 BASE (punt 3): Verbind het apparaat via Modbus RTU (RS485) met de Reduxi Controller.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi-webinterface. Voeg het apparaat toe als HVAC van het type PEGO ECP200 BASE, voer de communicatie-instellingen in, voer Test communication uit en klik op Done.
In gebruik nemen (punt 6): Controleer de metingen onder Last measurement. Bewaak het apparaat in de Reduxi-cloud.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer de fysieke Modbus RTU-verbinding (zie Punt 3) en de communicatie-instellingen (zie Punt 5, punt 5.2). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
