Zo verbindt u de Sigenergy-hybride omvormer met de Reduxi-controller
Koppel de Sigenergy-hybride omvormer via Modbus TCP/IP aan de Reduxi Controller. Zo hebt u maximale flexibiliteit en verlaagt u de kosten en het energieverbruik met tot 30%.

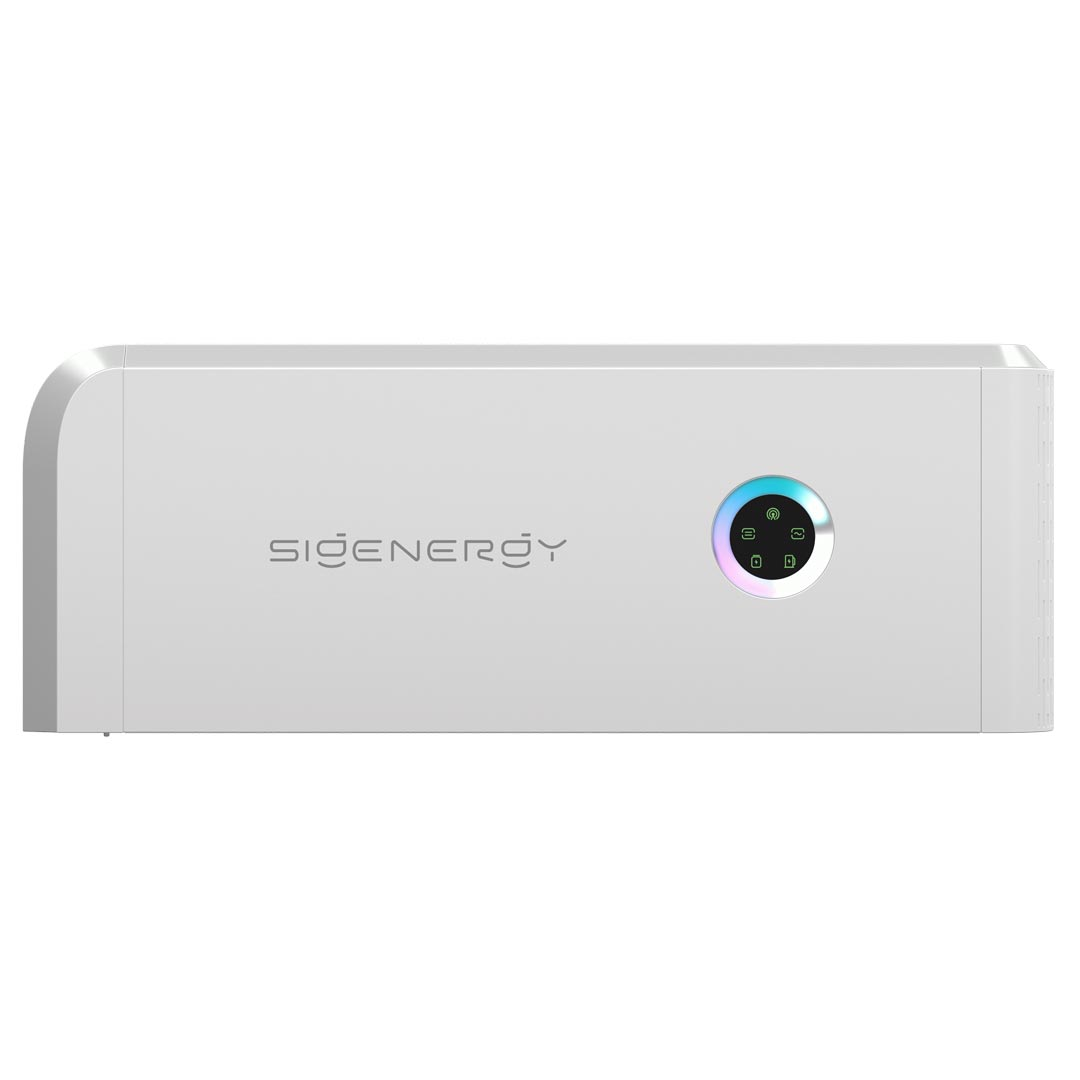

Tekstbeschrijving van deze afbeelding
Foto of render van een witte hybride omvormer voor wandmontage tegen een witte achtergrond. De behuizing is lichtgrijs/wit met afgeronde hoeken linksboven. Het woord 'SIGENERGY' staat in grijs links op de voorkant. Rechts zit een rond lampje met een veelkleurige gloeiende ring (van blauw naar roze) rond een zwarte cirkel met vier kleine groene pictogrammen (een wifi-/signaalsymbool bovenaan en symbolen links, rechts, linksonder en rechtsonder). Het onderste deel van de unit is effen zonder andere markeringen.
1 Voorbereiding
1.1 Technische documentatie
Gebruik deze documenten voor meer informatie over de instellingen van de Sigenergy-hybride omvormer.
- Sigenergy hybrid inverter documentation – Download van de documentatie van de omvormer (April Ice B2B)
- How to enable Modbus TCP/IP – Supportartikel van Sigenergy
- Sigenergy Modbus Protocol V2.7 – Modbus-protocol van Sigenergy, release 2025-05-23
- Video on YouTube – Video waarnaar in het oorspronkelijke artikel wordt verwezen
1.2 Benodigde apparatuur
- Reduxi Controller
- Sigenergy-hybride omvormer, aangesloten op de Reduxi Controller
- Smartphone met de mySigen-app
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
2 De Sigenergy-hybride omvormer configureren
2.1 De mySigen-app downloaden
Download de mySigen-app:
- Google Play: mySigen on Google Play
- Apple App Store: mySigen on the App Store
2.2 Het IP-adres van de omvormer opzoeken
Wanneer u toegang hebt via de mobiele app, wijzigt u de instellingen zodat de Reduxi Controller via Modbus TCP/IP bij de hybride omvormer kan. Volg deze stappen.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de startpagina van de mySigen-app op een telefoon, donker thema, hoge telefoonscreenshot. Statusbalk: tijd 11:51, signaalbalken, Wi-Fi-pictogram, batterij 57. Bovenaan: menupictogram (links), deelpictogram (rechts); de systeemnaam daartussen is bedekt met een zwarte balk. Daaronder een statuslabel: 'Normal | On Grid'. Weer: zon achter wolk, 7 °C. Bovenste metingen: 0 kW en 10,3 kW. Een 3D-illustratie van een huis met zonnepanelen op het dak, een AC-lader met een auto, een witte omvormer en een batterij, met energiestroomlijnen. Labels: SOLAR, HOME, 'Available AC CHARGER'; onder het huis: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Rij met vijf knoppen: Diagnosis, Notice, Mode, Safety, Charger. Kaart 'Today': 0.04 kWh Solar Generate. (afgekapt), € -0.32 Energy Value. Onderste navigatie: Home (geselecteerd, groen), Device, Service, Setting. Witte home-indicatorbalk onderaan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de instellingenpagina in de mySigen-app op een telefoon, donker thema, hoge telefoonscreenshot. Statusbalk: tijd 11:49, signaalbalken, Wi-Fi-pictogram, batterij 58. Bovenaan: een rij met een avatartegel 'Ap', de naam bedekt met een zwarte balk en een chevron. Daaronder een systeemkaart met een '.'-menuknop, een 3D-illustratie van een huis met zonnepanelen, een witte omvormer en een lader, en een tekstblok bedekt met een zwarte balk. Vier snelinstellingen: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Kaart 'Settings & Tools' met rijen, elk met een chevron: About, App Setting, Network Configure, Device Configure. Onderste navigatie: Home, Device, Service, Setting; het item Setting (groen) is gemarkeerd met een blauwe rechthoek. Witte home-indicatorbalk onderaan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het scherm System Settings in de mySigen-app op een telefoon, donker thema, hoge telefoonscreenshot. Statusbalk: tijd 11:49, signaalbalken, Wi-Fi-pictogram, batterij 58. Kop: pijl terug en titel 'System Settings'. Een systeemkaart toont een 3D-illustratie van een huis met zonnepanelen, een omvormer en een lader, met een groen potloodpictogram (bewerken); de systeemnaam en details eronder zijn bedekt met een zwarte balk. Sectie 'Basic Info': System ID: waarde bedekt; Country/Region: waarde bedekt; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Sectie 'More Settings' met rijen, elk met een chevron: Connectivity (waarde Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. De rij Connectivity is gemarkeerd met een blauwe rechthoek (de rechthoek begint bij de kop 'More Settings'). Witte home-indicatorbalk onderaan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het scherm Connectivity in de mySigen-app op een telefoon, donker thema, hoge telefoonscreenshot. Statusbalk: tijd 11:50, signaalbalken, Wi-Fi-pictogram, batterij 58. Kop: pijl terug en titel 'Connectivity'. Schakelaar met twee tabbladen: System (geselecteerd) en Device (niet geselecteerd); het tabblad Device is gemarkeerd met een blauwe rechthoek en een blauwe pijl die er omlaag naar wijst. Daaronder, in een gestippeld kader: een pictogram van een gestapeld apparaat (batterij/omvormer), een groen vinkje en een netwerkstekkerpictogram, verbonden met lijnen, met de tekst 'SigenStor is connected to the Network'. Daaronder een kaart met drie rijen, elk met een chevron: Ethernet (doorgestreept stekkerpictogram), WLAN (Wi-Fi-pictogram met x), Cellular (signaalpictogram met x). De rest van het scherm is een lege donkere achtergrond met een witte home-indicatorbalk onderaan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een telefoonscherm in de mySigen-app, donker thema, hoge telefoonscreenshot. Statusbalk: tijd 11:50, signaalbalken, Wi-Fi-pictogram, batterij 58. Kop: pijl terug en titel 'Connectivity'. Schakelaar met twee tabbladen: System en Device (Device geselecteerd). Daaronder een apparaatkaart met de titel 'SigenStor' met een klein plaatje van een wit apparaat, een groene statusstip en de status 'Normal'; de regel met apparaatnaam/serienummer onder de titel is bedekt met een zwarte balk. De kaart toont drie rijen, elk met een chevron: Ethernet (groen stekkerpictogram), WLAN (grijs Wi-Fi-pictogram met x), Cellular (grijs signaalpictogram met x). De rij Ethernet is gemarkeerd met een blauwe ovale omlijning. De rest van het scherm onder de kaart is een lege donkere achtergrond, met een witte home-indicatorbalk onderaan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het scherm Ethernet in de mySigen-app op een telefoon, donker thema, hoge telefoonscreenshot. Statusbalk: tijd 11:50, signaalbalken, Wi-Fi-pictogram, batterij 58. Kop: pijl terug, titel 'Ethernet', 'Save' (groen, rechtsboven). Velden: MAC Address: waarde bedekt met een zwarte balk. Kaart 'Ethernet' met status 'Connected' (groen). Primary DNS: 8.8.8.8 (grijs); Secondary DNS: 208.67.222.222. Schakelaar 'Obtain IP address automatically': aan (groen). Grijze velden: IP Address: 172.16.40.228, gemarkeerd met een blauwe rechthoek; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Daaronder een lege donkere achtergrond met een witte home-indicatorbalk.
2.3 Modbus TCP/IP inschakelen
Hoe u Modbus TCP/IP op de omvormer inschakelt, leest u in het supportartikel van Sigenergy.
2.4 De ontlaadgrens en de back-upreserve instellen
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het scherm 'System Settings' in de mySigen-app op een telefoon, donker thema. Statusbalk: tijd 6:51, 5G-signaal, batterij 65. Kop: pijl terug, titel 'System Settings', 'Save' (groen). Bovenaan is een schakelaarrij afgesneden (tekst eindigt op 'nable'). Sectie 'Charge & Discharge' met velden: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Een rode handgetekende ovaal omcirkelt de velden Discharge Cut-Off SOC (%) en Backup Reserve (%).
3 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
4 De Sigenergy-hybride omvormer toevoegen aan Reduxi
Registreer de omvormer als nieuw apparaat nadat u de Reduxi Controller en de Sigenergy-hybride omvormer hebt verbonden.
4.1 Basisinstellingen
Log lokaal in bij de Reduxi Configurator op de controller (zie punt 3) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk links van de Reduxi Configurator. Bovenaan: reduxi-logo met de tekst CONFIGURATOR. Ingeklapte secties: Devices (plusteken) en Strategies (plusteken). Daaronder twee knoppen naast elkaar: Add device (plusteken, gemarkeerd met een blauw kader) en Add strategy (plusteken). Daaronder twee items: Settings en Profile. Het gebied rechts van de zijbalk is leeg en wit.
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: een naam naar keuze
4.2 Communicatie-instellingen
In de tweede stap stelt u het communicatiekanaal tussen de Reduxi Controller en de Sigenergy-hybride omvormer in. Deze stap is essentieel voor Modbus TCP/IP-communicatie. De afbeelding toont de instellingen van het communicatiekanaal.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator, stap 2 van 2 van de wizard voor het toevoegen van apparaten. Voortgangsstappen: 1 Basic settings, 2 Communication channel (beide gevulde zwarte cirkels). Sectietitel: 'Communication channel and device configuration'. Velden: Connection *: TCP/IP (keuzelijst); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Knoppen: Back (omlijnd), Test communication (omlijnd), Done (donker).
4.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee leest u de Sigenergy-hybride omvormer één keer uit en wordt er niets opgeslagen. Is de test geslaagd, klik dan op Done: pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
4.4 Geavanceerde instellingen
Gebruik de geavanceerde instellingen alleen als de locatie bijzondere eisen heeft. Standaard hoeft u niets te wijzigen.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 3 Advanced settings. Stapindicator: 1 Basic settings, 2 Communication channel, 3 Advanced settings (alle zwart). Kop: Advanced settings. Bij elke vraag hoort een schakelaar, allemaal op No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Keuzelijsten: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Knop: Back.
5 De meetwaarden controleren
5.1 Last measurements
Nadat de communicatie tot stand is gekomen, controleert u de metingen onder Devices – Sigenergy Hybrid Inverter – Last measurement in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Last measurements' van een apparaat in de Reduxi Configurator. Tabbladen: Last measurements (actief), Analyze, Archive. Rechtsboven: vernieuwingskeuzelijst 'Without refreshing' en een verversknop. Kaart 'Control type': knoppen Auto (lichtgroen) en Manual (donker, geselecteerd); tijdstempel 14. 03. 2025 12:49:13. Alle onderstaande waarden hebben tijdstempel 14. 03. 2025 12:49:01, tenzij anders vermeld. Kaart PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leeg (eenheid kW); enumeration.PV_STATE_NAME: CONNECTED. Kaart Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kaart Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kaart Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kaart Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leeg (kW); Grid export active power limit: leeg (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kaart Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (tijdstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Besturing door Reduxi inschakelen
Voor geavanceerde aansturing van de Sigenergy-hybride omvormer neemt u het apparaat op in de optimalisatiemodi van het Reduxi-systeem. Stel onder Devices – Sigenergy Hybrid in de Reduxi Configurator het control type in op AUTO. Pas dan hebben strategiecommando's invloed op de batterij.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat u het apparaat hebt toegevoegd, kunt u het ook bewaken en bedienen in de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (punt 1–2): Gebruik de Sigenergy-documentatie. Installeer de mySigen-app.
Sigenergy-omvormer (punt 2): Kopieer het IP-adres in de mySigen-app. Schakel Modbus TCP/IP in. Stel Discharge Cut-Off SOC en Backup Reserve in zoals getoond.
Toevoegen aan Reduxi (punt 3–4): Log in op de Reduxi-webinterface. Voeg het apparaat toe met het type Sigenergy Hybrid, plak het IP-adres en voer Test communication uit.
In gebruik nemen (punt 5): Controleer de laatste metingen. Stel het control type in op AUTO en definieer een strategie.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of het IP-adres uit de mySigen-app juist is ingevoerd. Controleer of Modbus TCP/IP is ingeschakeld op de omvormer. |
| Onverwacht batterijgedrag | Controleer of Discharge Cut-Off SOC (%) en Backup Reserve (%) zijn ingesteld op de waarden uit punt 2.4. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
