Integreer de KSTAR Hybrid Inverter-omvormer met de Reduxi-controller via Modbus TCP/IP, waardoor maximale flexibiliteit en mogelijke kosten- en energiebesparingen tot 30% worden bereikt.
1. KSTAR Hybride omvormerinstellingen (voor Modbus TCP/IP):
Om de Modbus TCP/IP-communicatie-instellingen zoals weergegeven in de onderstaande afbeelding op de HMI van de omvormer in te schakelen:
Voor meer informatie over de instellingen van de KSTAR Hybrid-omvormer volgt u de volgende link:
https://www.kstar.eu/DOWNLOADS/User%20Manual_E(8-12)KT_EN_V1.0.pdf
2. Voeg KSTAR Hybride toe aan het Reduxi-systeem.
Nadat u de Reduxi en de KSTAR Hybrid hebt aangesloten, kunt u deze registreren als een nieuw apparaat (KSTAR Hybrid Inverter).
2.1 Apparaat toevoegen (KSTAR Hybride Omvormer)
Meld u eerst aan bij de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop 'Apparaat toevoegen' te klikken.
2.2 Selecteer Sunways Hybride Omvormer
In de eerste stap worden de basisinstellingen gedefinieerd:
- Selecteer apparaattype: Hybride omvormer,
- Selecteer type: KSTAR Hybride,
- Geef het apparaat een naam.
3.3 Apparaatconfiguratie voor communicatiekanaal
De tweede stap omvat het configureren van het communicatiekanaal. Dit is essentieel voor een goede Modbus TCP/IP-communicatie. Deze stap brengt de communicatieverbinding tot stand tussen de Reduxi-controller en de KSTAR Hybrid Inverter-omvormer.
Hieronder worden de instellingen voor het communicatiekanaal weergegeven:
Opmerking: IP moet worden verkregen van de HMI-interface van KSTAR Hybrid:
3.4 Testcommunicatie

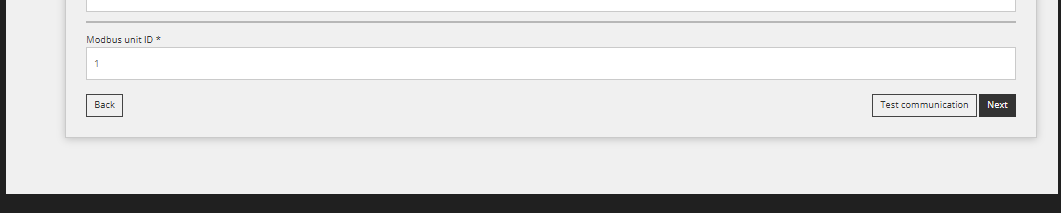

Onder alle velden van het communicatiekanaal die in de vorige stap zijn genoemd, bevindt zich een knop 'Communicatie testen'. Met deze knop kunt u controleren of de Modbus TCP/IP-verbinding tussen de apparaten correct functioneert.
Succesvol antwoord:
Mislukte reactie:
3.5 Geavanceerde instellingen
Deze sectie wordt gebruikt als er aan de speciale behoeften van de locatie moet worden voldaan. Standaard hoeft u niets te wijzigen onder Geavanceerde instellingen.
4. Lezingen van het apparaat
Het doel van dit punt is om te laten zien hoe u de metingen van het apparaat kunt controleren. Dit doet u onder 'Apparaat (KSTAR Hybride Omvormer)/Laatste meting'.
Voor geavanceerde KSTAR Hybrid-besturing integreert u het apparaat in de optimalisatiemodi van het Reduxi-systeem. Onder Apparaten/KSTAR Hybridin de Reduxi-configurator, het besturingstype moet worden ingesteld op AUTO zodat opdrachten voor strategie de batterij beïnvloeden.
Om maximale flexibiliteit en verlaging van de energiekosten te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van een strategie via deze link: Strategieën voor Reduxi Controller.
Nadat het apparaat succesvol is toegevoegd, kan het worden bewaakt en bestuurd via de Reduxi-applicatie.
