Maak slim gebruik van variabele elektriciteitstarieven – bespaar tot 30% op energiekosten met SG-Ready warmtepompen van Ochsner en de Reduxi Gateway.
1. Noodzakelijke stappen om communicatie tot stand te brengen tussen de Reduxi-controller en de Ochsner GMLW Plus-warmtepomp
1.1 Activering van de SG Ready-functie op de warmtepomp
Activering en de noodzakelijke firmware-update worden uitgevoerd door een OCHSNER-servicemonteur.
Neem contact op met de klantenservice van OCHSNER om een afspraak te maken:
https://www.ochsner.com/en/contact/
1.2 Vereiste componenten voor het aansluiten van de Reduxi-controller op de Ochsner GMLW Plus-warmtepomp.
Om de verbinding tussen de Reduxi-controller en de Ochsner GMLW Plus-warmtepomp tot stand te brengen, zijn twee
componenten nodig:
- Reduxi-controller
- Reduxi Gateway-apparaat met 3x (30:1A) stroomsensoren (CT's)
Het Reduxi Gateway-apparaat moet eerst worden toegevoegd (verbonden) aan de Reduxi-controller om de bedrijfsmodi van de warmtepomp te bedienen/in bedrijf te stellen. De verbinding kan draadloos (WLAN) of via een UTP-kabel (LAN) tot stand worden gebracht. Meer informatie over de verbinding vindt u op de Gateway naar Controller-verbinding. Het Reduxi Gateway-apparaat bevat ook 3x(30:1A) stroomsensoren (transformator) die worden gebruikt om de elektrische stroom (d.w.z. het vermogen) voor elke fase van de warmtepomp te meten. Bovendien worden twee relaisuitgangen gebruikt om signalen te genereren voor SG-ready contacten, die de bedrijfsmodi van de warmtepomp beïnvloeden.
2. Een Reduxi-controller en Gateway-apparaat aansluiten op het lokale netwerk
Een symbolische afbeelding van de volledige verbinding van de Reduxi-controller naar de warmtepomp wordt hieronder weergegeven:
Volg de link voor meer informatie over het aansluiten van een Reduxi Gateway-apparaat: Hoe Reduxi Gatway te configureren.
3. De relais van het Reduxi-gatewayapparaat aansluiten op SG-ready contacten van een warmtepomp
Om de relais van het Reduxi Gateway-apparaat fysiek aan te sluiten op de SG-ready contacten (genaamd EVU) op de warmtepomp, is het essentieel om de exacte locaties van de SG-ready contacten op de printplaat van de warmtepomp te bepalen.

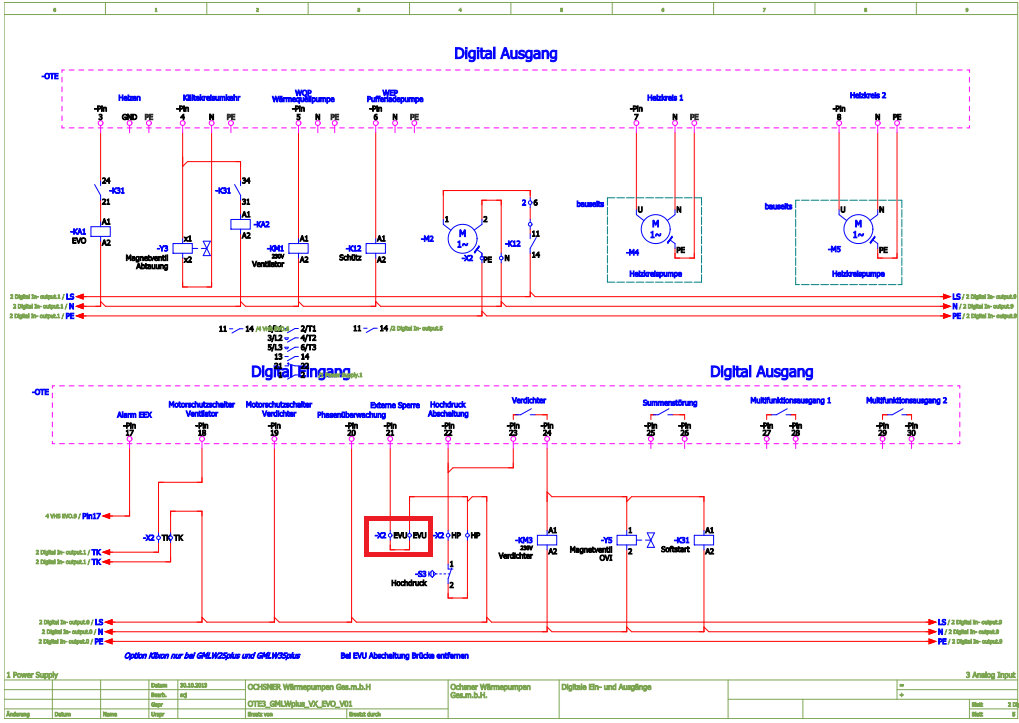

De afbeelding hieronder toont de locaties van de SG-ready contacten op de printplaat van de Ochsner GMLW Plus-warmtepomp. De tweede afbeelding toont verbindingen van relais naar SG-ready contacten.
SG-ready (EVU) contacten op de HP-printplaat:
Het is belangrijk dat u de kabelbrug tussen de SG-ready (EVU) contacten verwijdert!

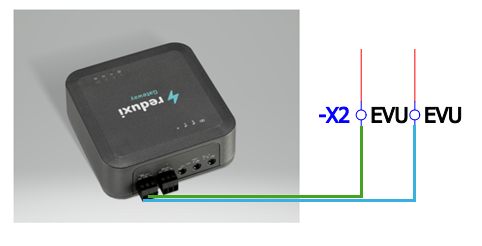

Aansluiting van Reduxi-gatewayapparaat op SG-ready contacten op HP:
NC contact van het eerste relais van het Reduxi-gatewayapparaat --> naar contact 1 op connector X2; Blauwe draad
COM contact van het eerste relais van het Reduxi-gatewayapparaat --> naar contact 2 op connector X2; Groene draad
Let op: Het Reduxi Gateway-apparaat maakt het mogelijk om relaisuitgangen te gebruiken als permanent gesloten, "Normaal Gesloten - NC" of geopend "Normaal Geopend - NO".
4. Reduxi Gateway-apparaat als meter met stroomsensoren
De stroomsensoren (CT's) die in de Reduxi Gateway-kit zijn inbegrepen, moeten op drie ingangen worden aangesloten, één voor elke fase, zoals weergegeven in de afbeelding hieronder.
De stroomsensor bedekt de individuele fasedraad (L1, L2, L3) van de warmtepomp, zie de onderstaande afbeelding:
5. De warmtepomp toevoegen als een nieuw apparaat in de Reduxi-configurator
Om een nieuwe warmtepomp als apparaat toe te voegen of een bestaande te bewerken, volgt u deze stappen, die in de onderstaande afzonderlijke punten worden beschreven.
5.1 Een apparaat toevoegen
Log lokaal in op de Reduxi-configurator applicatie op de controller en druk op de knop Apparaat toevoegen.
5.2 Selecteer het apparaat dat u wilt toevoegen
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat dat u wilt toevoegen:
- Apparaattype: HVAC,
- Type: Reduxi-meter
- Naam: Specificeer de naam van het apparaat, bijvoorbeeld: Ochsner GMLW Plus
5.3 Communicatiekanaal
Het eerste deel van de communicatiekanaalconfiguratie is ontworpen voor verbinding tussen het Reduxi Gateway-apparaat en de Reduxi-controller. Vul de velden in zoals weergegeven in de onderstaande afbeelding (automatisch ingevuld).

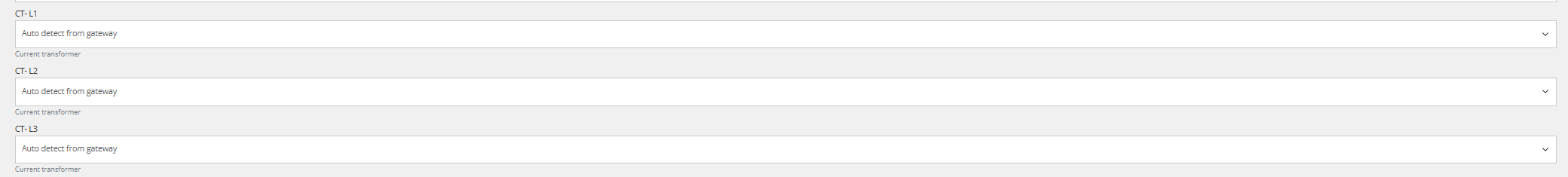

Het tweede deel van het communicatiekanaal is bedoeld voor de huidige sensorinstellingen van het Reduxi Gateway-apparaat, waarbij we "Automatisch detecteren vanaf gateway" kiezen voor alle huidige sensoren.
Het derde deel van het communicatiekanaal is gewijd aan de definitie van signalen van de relais van het Redux-gatewayapparaat.
Tabel voor bedieningsmodi:

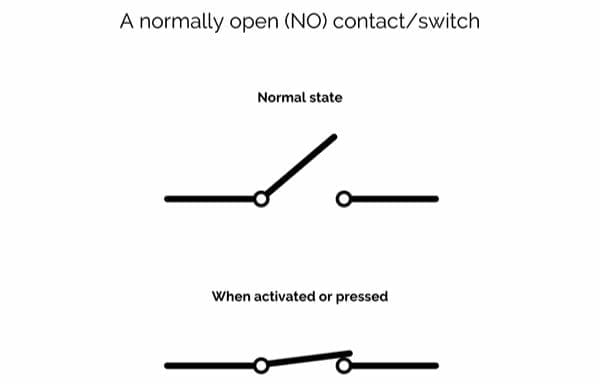

let op: NO staat voor normaal geopend :
| AAN | UIT |
| Relais 1 = NC | Relais 1 = NO |
AAN-modus (normale werking), het eerste relais is gesloten (NC).
UIT-modus (HP-stop), het eerste relais is geopend (NO)

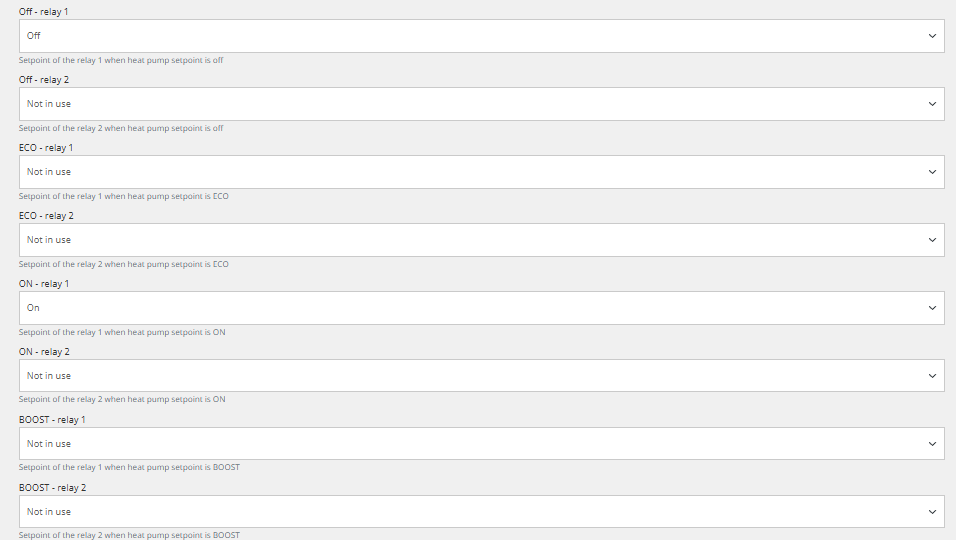

Volledige configuratie van de relaissignalen in Reduxi-configuratie:
5.5 Communicatietest
De communicatietest wordt uitgevoerd met behulp van de knop "Test communicatie", die zich rechtsonder bevindt na alle parametervelden van het communicatiekanaal.
De communicatietest kan twee antwoorden opleveren:
1. Communicatie werkt naar behoren, zie de afbeelding hieronder:
2. Communicatie werkt niet goed, de afbeelding hieronder:

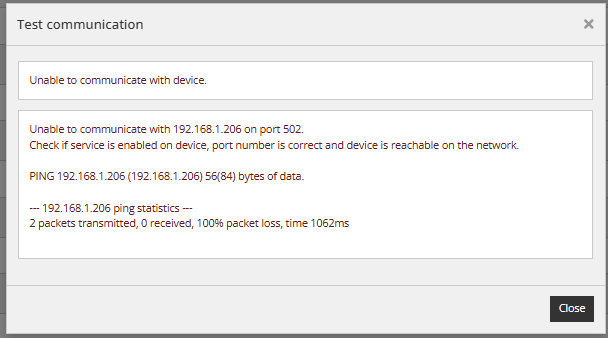

5.6 Geavanceerde instellingen
De geavanceerde instelling is willekeurig en hangt af van de specifieke behoeften van de locatie waar de Reduxi-controller is geïnstalleerd. Nadat u alle geavanceerde instellingen hebt voltooid, drukt u op de knop "Klaar" rechtsonder.
5.7 Laatste metingen
Na succesvolle communicatie met het nieuw toegevoegde apparaat, kunnen de waarden worden gecontroleerd onder Apparaten - Ochsner GLMW Plus-warmtepomp in de Reduxi-configurator als een extra test.
Voor geavanceerde regeling van de warmtepomp integreert u het apparaat in de Reduxi-systeemstrategie. Onder Apparaten - Ochsner GLMW Plus in de Reduxi-configurator, moet het regelingstype worden ingesteld op AUTO, zodat opdrachten voor de strategie van invloed zijn op de warmtepomp.
Om maximale flexibiliteit en energiebesparing te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van een strategie via deze link: Strategieën voor Reduxi-controller.
Na het succesvol toevoegen van het apparaat en het controleren van de waarden, kan het apparaat ook worden geïnspecteerd en bediend via de Reduxi-applicatie.
