Zo verbindt u de Bluesun BSC-125kW-batterij (BESS) met de Reduxi-controller
Verbind een Bluesun BSC-125KW-261KWH-batterijopslagsysteem met de Reduxi Controller.

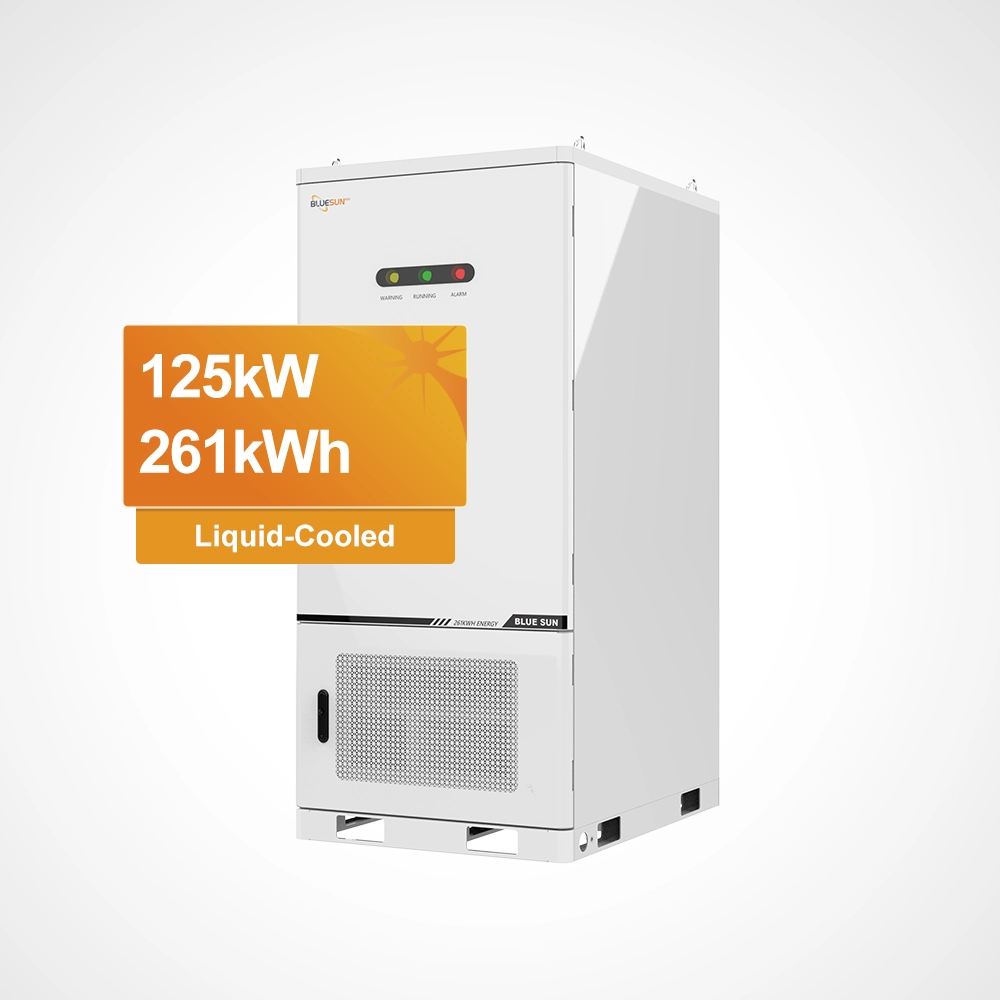

Tekstbeschrijving van deze afbeelding
Productfoto van een witte batterijopslagkast voor buiten tegen een lichte achtergrond. De kast is hoog met een afgerond wit zijpaneel, drie ronde indicatielampjes bovenaan (geel, groen, rood) met kleine tekst eronder en een klein logo linksboven. Onderaan de voorkant zitten een grijs ventilatierooster en een deur met handgreep, en rechtsonder op de voorkant staat 'BLUE SUN'. Een oranje label links toont '125kW 261kWh' en in een kleinere balk daaronder 'Liquid-Cooled'.
1 Technische documentatie
De Bluesun BSC-125KW-261KWH is een vloeistofgekoeld batterijopslagsysteem (BESS) voor commercieel en industrieel gebruik. De onderstaande gegevens komen uit het gegevensblad van Bluesun.
Documenten van de fabrikant:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – gegevensblad (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – productpagina (web, EN)
2 Benodigde apparatuur
- Reduxi Controller (geïnstalleerd en online)
- Bluesun BSC-125KW-261KWH, in bedrijf gesteld
- Verbinding tussen het systeem en de Reduxi Controller (zie Punt 3)
- Modbus-registerkaart van het systeem van Bluesun
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Systeemoverzicht en bedrading
Een batterijopslagsysteem moet Modbus-communicatie met een volledige registerkaart ondersteunen voor monitoring en aansturing. De eisen staan in Integration requirements for battery energy storage system (BESS).
Volgens het gegevensblad bevat elk rack de batterijmodules en een omvormer van 125 kW. Het systeem gebruikt CAN voor de batterijcommunicatie. Toegang op afstand tot de gegevens verloopt via Wi‑Fi, 4G, 5G of LAN met de Bluesun ESS Cloud. Het EMS biedt de modi peak shaving, zelfverbruik en UPS.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 Het apparaat toevoegen aan Reduxi
Open eerst de Configurator, zie Punt 4. Het apparaat wordt in twee stappen met de wizard toegevoegd.
5.1 Basisinstellingen
Bluesun BSC-125kW. Vink de strategieën aan waaraan het apparaat moet deelnemen en klik op Next.5.2 Communicatie-instellingen
In de tweede stap stelt u de Modbus-communicatie tussen de Reduxi Controller en het systeem in. Voer het verbindingstype, het adres en de Modbus-unit-ID in zoals ze op het systeem zijn ingesteld.
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee leest u de Bluesun BSC-125kW één keer uit en wordt er niets opgeslagen. Is de test geslaagd, klik dan op Done: pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Open in de Configurator Devices → your Bluesun device → Last measurements. De waarden laten zien of het systeem goed communiceert.
6.2 Regelgedrag
Voor aansturing door de Reduxi-strategieën opent u in de Reduxi Configurator Devices en uw Bluesun-apparaat en stelt u het regeltype in op AUTO. Pas dan hebben strategiecommando's invloed op de batterij.
Om de energiekosten te verlagen met dynamische prijzen en tarieven, definieert u de strategie zoals beschreven in Strategies for Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Controleer het gegevensblad. Vraag de Modbus-registerkaart op bij Bluesun en leg de benodigde apparatuur klaar.
Bluesun BSC-125KW-261KWH (punt 3): Verbind het systeem met de Reduxi Controller. Het systeem moet Modbus ondersteunen.
Toevoegen aan Reduxi (punt 4–5): Open de Configurator, voeg het apparaat toe, voer de communicatie-instellingen in, voer Test communication uit en klik op Done.
In gebruik nemen (punt 6): Controleer de laatste metingen en stel het regeltype in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer het verbindingstype, het adres en de Modbus-unit-ID aan de hand van de instellingen op het systeem. Controller en systeem moeten elkaar kunnen bereiken. |
| Het type van het Bluesun-systeem is niet te selecteren | Alleen types uit de List of supported devices kunt u kiezen. Het systeem moet Modbus ondersteunen (zie Integration requirements for BESS). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
