Houd energie en kosten onder controle: bewaak het verbruik altijd en overal met Nemo Power Analyzer en Reduxi.
1. Sluit de Reduxi-controller aan op Nemo 96 HDLe
1.1 Vereiste componenten voor het aansluiten van de Reduxi-controller op de Nemo Power Analyzer 96 HDLe
Om de verbinding tussen de Reduxi-controller en de Nemo Power Analyzer 96 HDLE tot stand te brengen, zijn de volgende componenten nodig:
- Nemo 96 HDLE-vermogensanalysator
- Modbus RS485-aansluitkabel
1.2 Verbinding tussen de Reduxi-controller en de vermogensanalysator

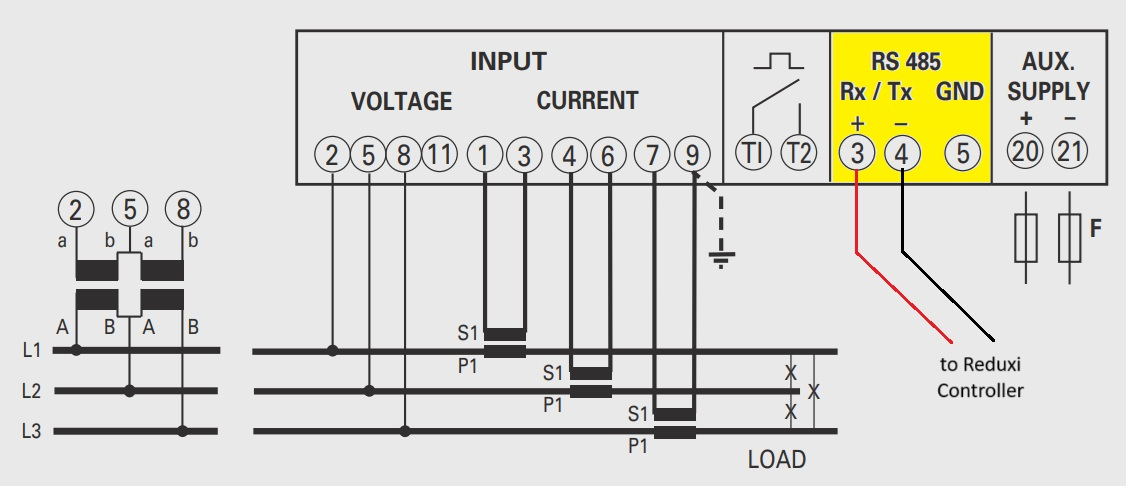

De volgende afbeelding toont een schematisch diagram van de verbinding tussen de Reduxi-controller en de Nemo Power Analyzer. Leid de Modbus-verbinding van de terminals op de Reduxi-controller (poort 1 - A + B) naar de poort op de Nemo 96 HDLe (RS 485 + en -). Sluit poort A aan op + en poort B op -:
De volgende afbeelding toont het aansluitpunt op de Nemo 96 HDLe:
Ga voor meer informatie over het apparaat of de werking ervan naar de homepage van de fabrikant https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Voeg het apparaat toe aan Reduxi Configurator
Eerst kunt u inloggen op Reduxi Configurator met behulp van Reduxi Configurator via de browser.
2.1 Klik op Apparaat toevoegen
2.2 Voer basisinstellingen in
U kunt de naam van het apparaat zelf kiezen.
2.3 Selecteer Communicatiekanaal en voer de apparaatconfiguratie in.
We raden aan om de communicatie daarna te testen.
Er zijn twee mogelijke uitkomsten:
2.3.1 Succes - hier hoeft niets meer te gebeuren
2.3.2 Mislukking - controleer uw invoer en probeer het opnieuw.
2.4 Voer geavanceerde configuratie in (optioneel)
Nadat u alle instellingen hebt voltooid, drukt u op de knop "Gereed" aan de rechterkant.
