Sluit GoodWe hybride omvormers aan met de Reduxi controller (Dongle, Bluetooth, WiFi, LAN)

Bijgewerkt



Brand logo.jpg





1. GoodWe Hybride Omvormer Configuratie

Om communicatie met Reduxi via Modbus TCP mogelijk te maken, hebt u verschillende opties

1.1 WiFi/LAN dongle 1.0 via LAN:

WiFi/LAN Kit 1.0



In dit geval is Modbus TCP automatisch ingeschakeld met de volgende instellingen:

  • Apparaat-id: 1
  • Poort: 502
  • Baudrate: 9600

Ga verder naar stap Stel Statische IP in met Sems+ Classic App



1.2 Als de omvormer is verbonden met het internet met een WiFi/LAN-dongel 1.0 via WiFi:

WiFi/LAN Kit 1.0

In dit geval moet Modbus TCP worden ingeschakeld via SolarGo

Ga alstublieft verder met stap 3. Configuratie van WiFi/LAN Dongle 1.0



1.3 Als de omvormer is verbonden met het internet met een WiFi/LAN-dongel 2.0 via LAN:

WiFi/LAN Kit 2.0

In dit geval is Modbus TCP automatisch ingeschakeld met de volgende instellingen:

  • Apparaat-id: 1
  • Poort: 502
  • Baudrate: 9600

Ga alstublieft verder met stap 2. Controleren van het serienummer van de WiFi/LAN Dongle 2.0



1.4 Als de omvormer is verbonden met het internet met een WiFi/LAN-dongel 2.0 via WiFi:

WiFi/LAN Kit 2.0

In dit geval moet Modbus TCP worden geactiveerd door GoodWe After-Sale Support.

Stuur hiervoor een e-mail naar: service.se@goodwe.com

  • Onderwerp: MODBUS TCP inschakelen voor WLAN/LAN 2.0-dongle
  • Vermeld de volgende informatie in de e-mail:
    1. Serienummer omvormer:
    2. Serienummer dongle:

Nadat Modbus TCP is geactiveerd, gaat u verder met de volgende stap

2. Serienummer van de WiFi/LAN Dongle 2.0

2.1 Als u deze dongel gebruikt, moet u controleren of het de reguliere dongel is of de dongel met de cyberbeveiligingsversie.

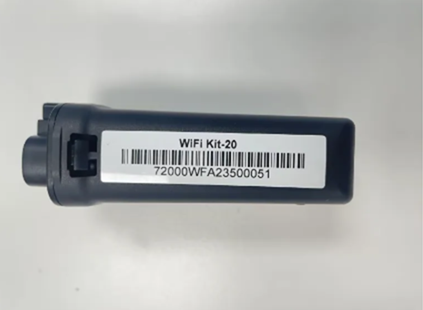

Als het serienummer begint met 72000, is het de gewone versie, zoals je in de afbeelding hieronder kunt zien:

Als het serienummer begint met 72100, is het de versie met cybersecurity en moet je extra instellingen op de omvormer uitvoeren. Volg hiervoor gewoon de volgende stappen.

3. Configuratie van WiFi/LAN Dongle 1.0 met de SolarGo App

3.1 Download en installeer de solarGo-app (indien nodig)

3.2 Verbinding maken met omvormer via Bluetooth

Zorg ervoor dat de omvormer is ingeschakeld, en dat zowel de omvormer als de communicatiemodule
correct werken.

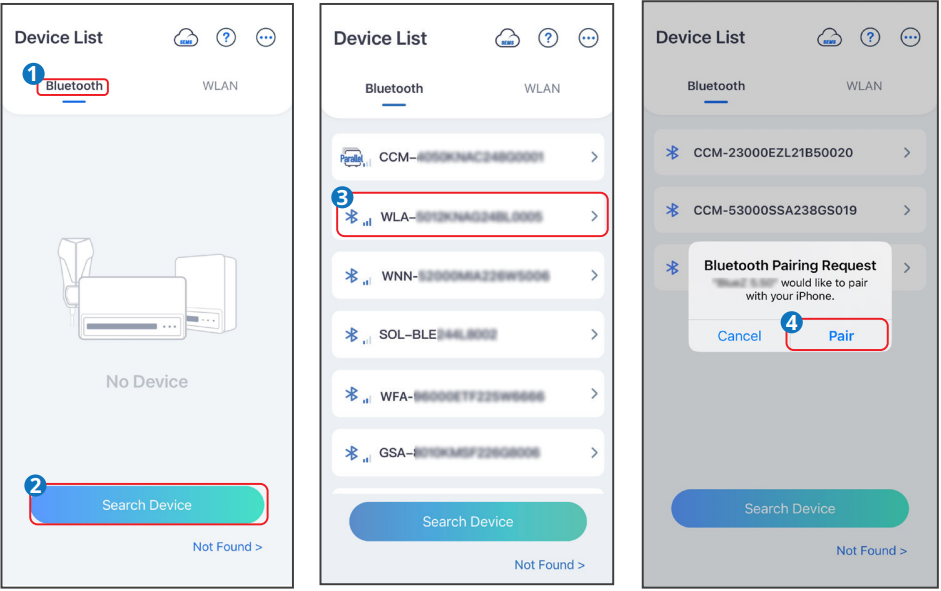

  1. Tabblad Bluetoothop de startpagina van SolarGo.
  2. Tabblad Apparaat om de site te vernieuwen.
  3. Zoek het apparaat aan de hand van het serienummer van de omvormer. Tik op de apparaatnaam om in te loggen.

  4. Wanneer u voor het eerst via Bluetooth verbinding maakt met de omvormer, verschijnt er een koppelingsprompt. Tabblad Koppelen om verder te gaan.

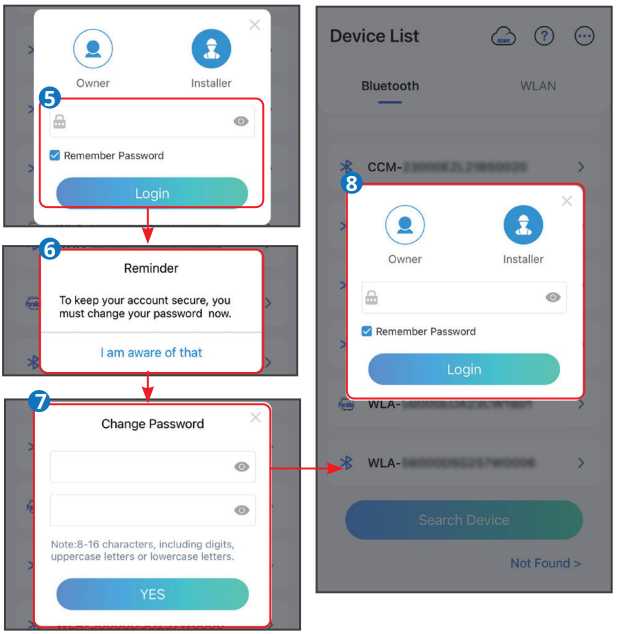

  5. Log in als een Eigenaar of een Installateur. Initieel wachtwoord: 1234. Als het wachtwoord al is gewijzigd, gebruik je in plaats daarvan het door jou gekozen wachtwoord.
    (optioneel) Herinnering om het wachtwoord te wijzigen verschijnt alleen wanneer dat nodig is.
    (optioneel) Wijzig het wachtwoord als u dat nog niet hebt gedaan.
  6. activeer de functie "Wachtwoord onthouden" en schakel Bluetooth blijft aan in op de volgende pagina.

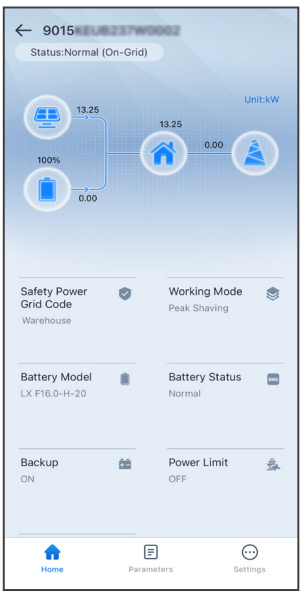

  7. Als alles correct is ingevoerd, bevind je je nu op de hoofdpagina van de Solargo-app, waar je de gegevens van je omvormer kunt bekijken.

3.3 Modbus TCP activeren en configureren

Nu moet je de Modbus TCP-instellingen aanpassen. Deze zijn afhankelijk van de dongle die je gebruikt.

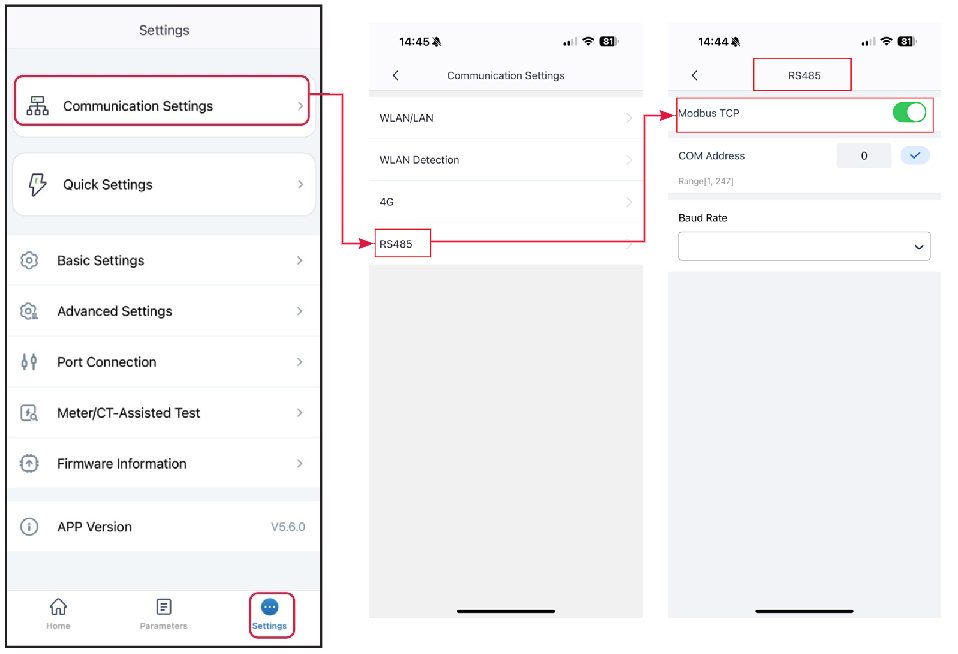

3.3.1 Reguliere dongel - het serienummer begint met 72000:

  1. Tik op Instellingen op de onderkant van de hoofdpagina
  2. Tabblad Communicatie-instellingen
  3. Tabblad RS485
  4. Schakel de Modbus TCP in
  5. Nadat Modbus TCP is ingeschakeld, moeten het adres, de apparaat-ID en de baudrate worden ingesteld. Voer de volgende waarden in:
    Apparaat-ID: 1
    Poort: 502
    Baudrate: 9600

3.3.2 Cyberbeveiligingsdongel - het serienummer begint met 72100:

  1. Tik op Instellingen op de onderkant van de hoofdpagina
  2. Tabblad Privacy en beveiliging
  3. Schakel Modbus TCP in
  4. Nadat Modbus TCP is ingeschakeld, moeten het adres, de apparaat-ID en de baudrate worden ingesteld. Voer de volgende waarden in:
    Apparaat-ID: 1
    Poort: 502
    Baudrate: 9600

3.4 Statisch IP-adres instellen

Vervolgens moet het IP-adres worden ingesteld. We raden aan om een vast (statisch) IP-adres te gebruiken.

  1. Tik op Instellingen op de onderkant van de hoofdpagina
  2. Tabblad WLAN/LAN
  3. Als de DHCP-schakelaar is ingeschakeld, schakelt u deze uit en voert u handmatig de gegevens in die geschikt zijn voor uw netwerk.
    Opmerking: schrijf het IP-adres op voor later gebruik.

Dit voltooit de configuratie van uw omvormer en u kunt nu verder gaan met het toevoegen van het apparaat aan de Reduxi Controller onder Stap 6. GoodWe-omvormer toevoegen aan Reduxi Controller



4. Statisch IP instellen met Sems+ Classic App

4.1 Download en installeer de Sems+ Classic App (indien nodig)





4.2 Verbinding maken met de omvormer via Bluetooth

Zorg ervoor dat de omvormer is ingeschakeld, en dat zowel de omvormer als de communicatiemodule
correct werken.

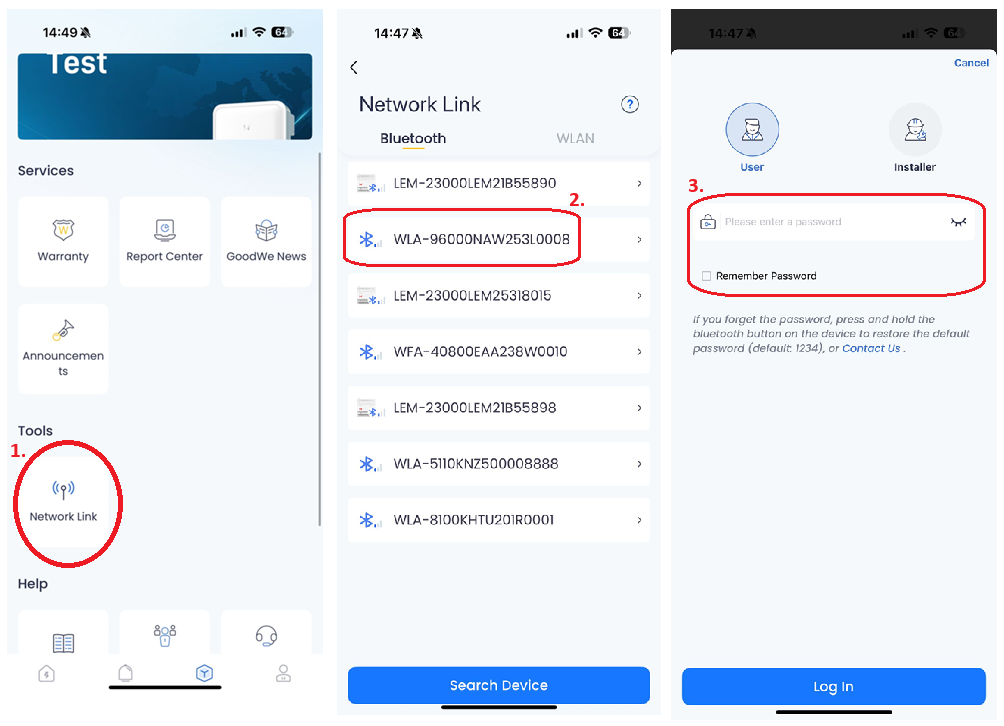

  1. Tabblad Netwerklink op de startpagina van Sems+.
  2. Zoek het apparaat aan de hand van het serienummer van de omvormer. Tik op de apparaatnaam om in te loggen.
    Wanneer u voor de eerste keer verbinding maakt met de omvormer via Bluetooth, verschijnt er een koppelingsverzoek. Tik op Koppelen om door te gaan.



  3. Log in als een Eigenaar of een Installateur. Initieel wachtwoord: 1234. Als het wachtwoord al is gewijzigd, gebruik dan in plaats daarvan uw gekozen wachtwoord.
    (optioneel) Herinnering verschijnt alleen wanneer dat nodig is.
    (optioneel) Wijzig het wachtwoord als u dat nog niet hebt gedaan.
    activeer de functie "Wachtwoord onthouden" en ga verder.

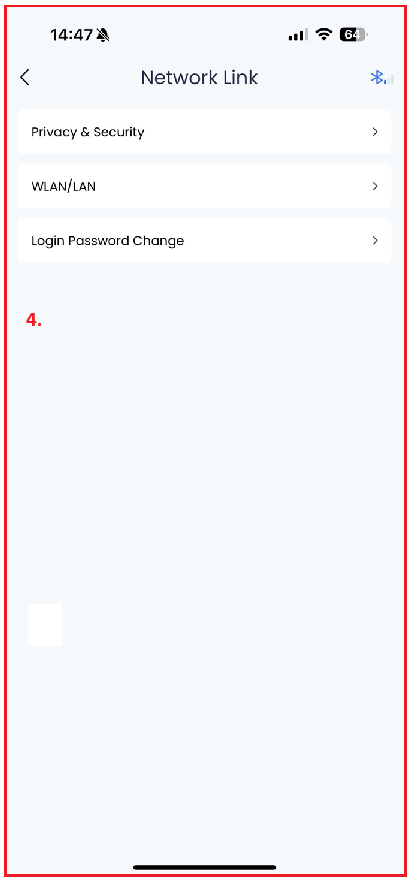

  4. Als alles correct is ingevoerd, bevindt u zich nu op de pagina Netwerklink, zoals u kunt zien in de afbeelding hieronder:

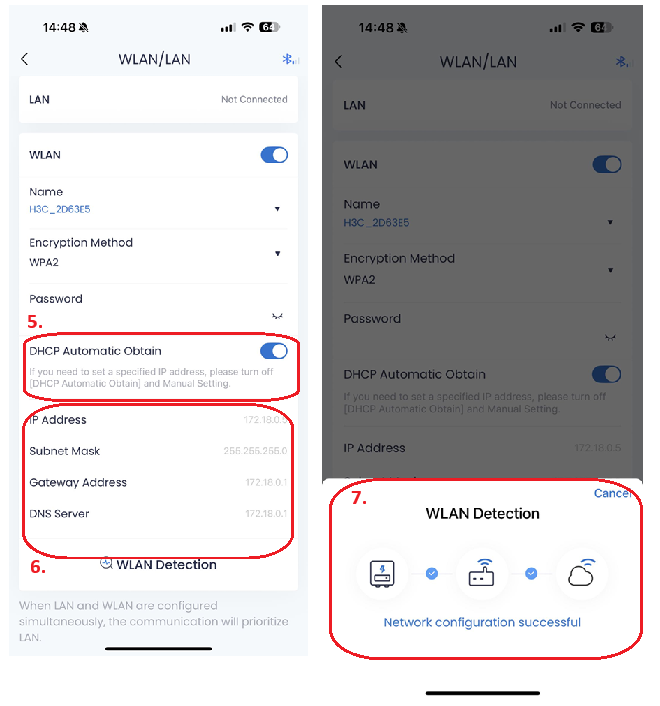

  5. Nu moet u het IP-adres van "DHCP" naar "Statisch" instellen door de knop DHCP automatische verkrijging uit te schakelen.
  6. Nu kunt u de IP-instellingen van de omvormer aanpassen aan uw netwerk. Noteer de instellingen voor later!
    Druk daarna op WLAN Detection.




  7. Als alles correct is geconfigureerd, ontvangt u een succesbericht. Als u een foutmelding ontvangt, controleer dan uw invoer.



Dit voltooit de configuratie van uw omvormer en u kunt nu verder gaan met het toevoegen van het apparaat aan de Reduxi Controller onder Stap 6. GoodWe Omvormer toevoegen aan Reduxi Controller

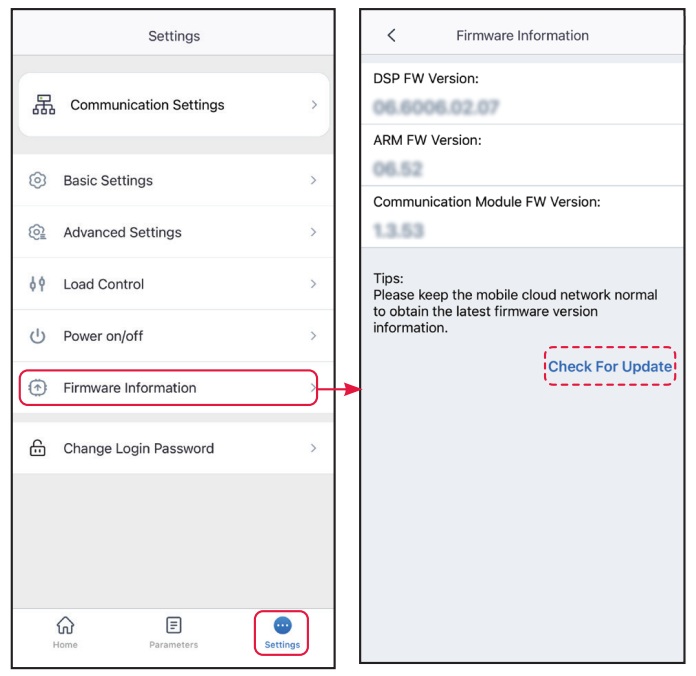

5. Firmware-update uitvoeren (indien nodig)

In geval van problemen dient u de firmware van de omvormer te updaten naar de nieuwste versie.

  1. Tik op Instellingen onderaan de hoofdpagina
  2. Tabblad Firmware-informatie
  3. Selecteer Controleren op updates

  4. Als er een nieuwe versie beschikbaar is, voert u de upgrade uit volgens de instructies.

5.1 Netwerk configureren

Zorg ervoor dat de omvormer via een Ethernet-kabel met internet is verbonden. Alleen dan kan de omvormer via Modbus TCP met de Reduxi-controller communiceren.

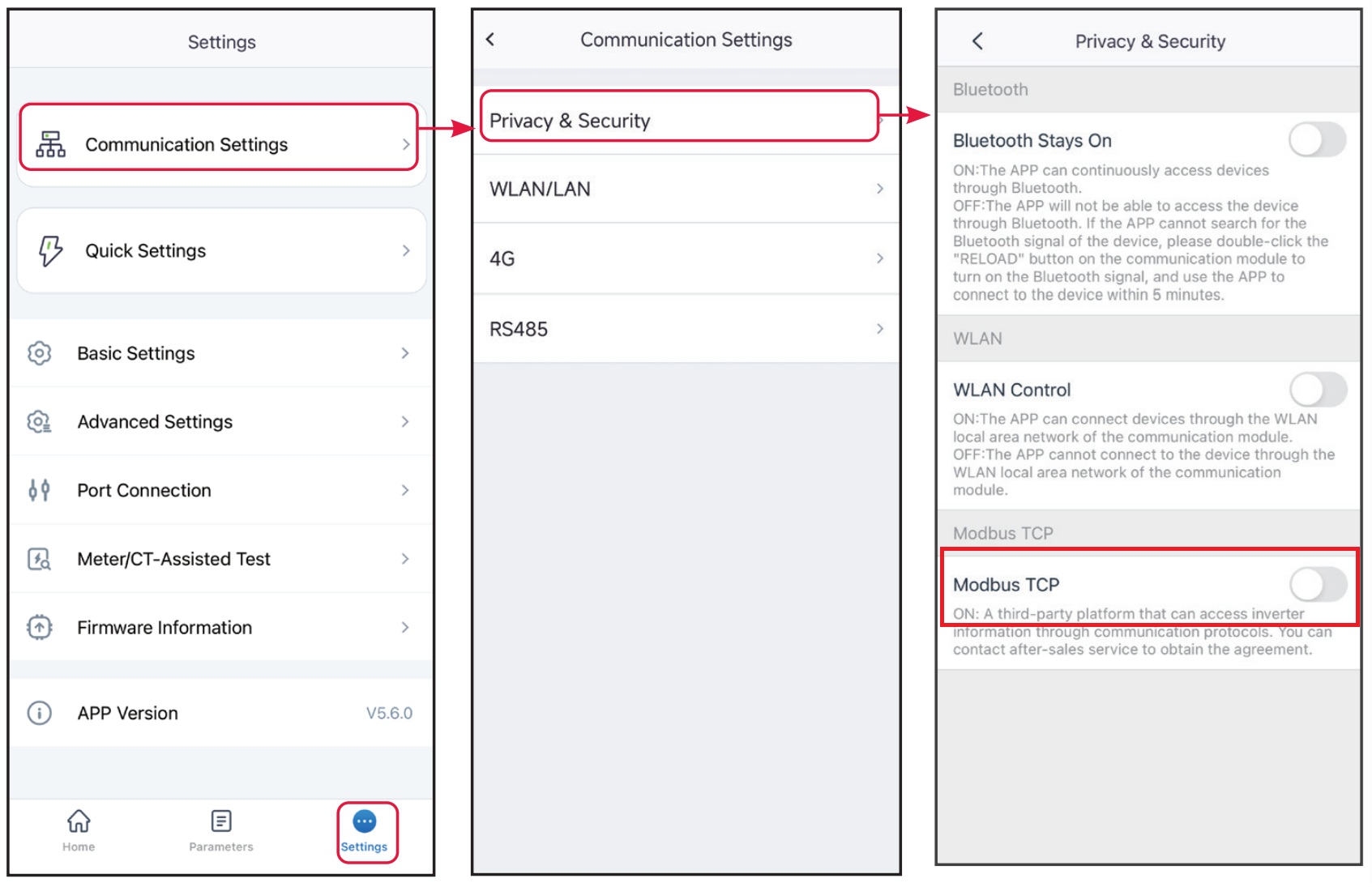

5.1.1 Modbus TCP activeren en configureren

  1. Tik op Instellingen onderaan de hoofdpagina
  2. Tabblad Privacy & Beveiliging
  3. Schakel Modbus TCP in
  4. Nadat Modbus TCP is ingeschakeld, moeten het adres, de apparaat-ID en de baudrate worden ingesteld. Voer de volgende waarden in:
    Apparaat-ID: 1
    Poort: 502
    Baudrate: 9600

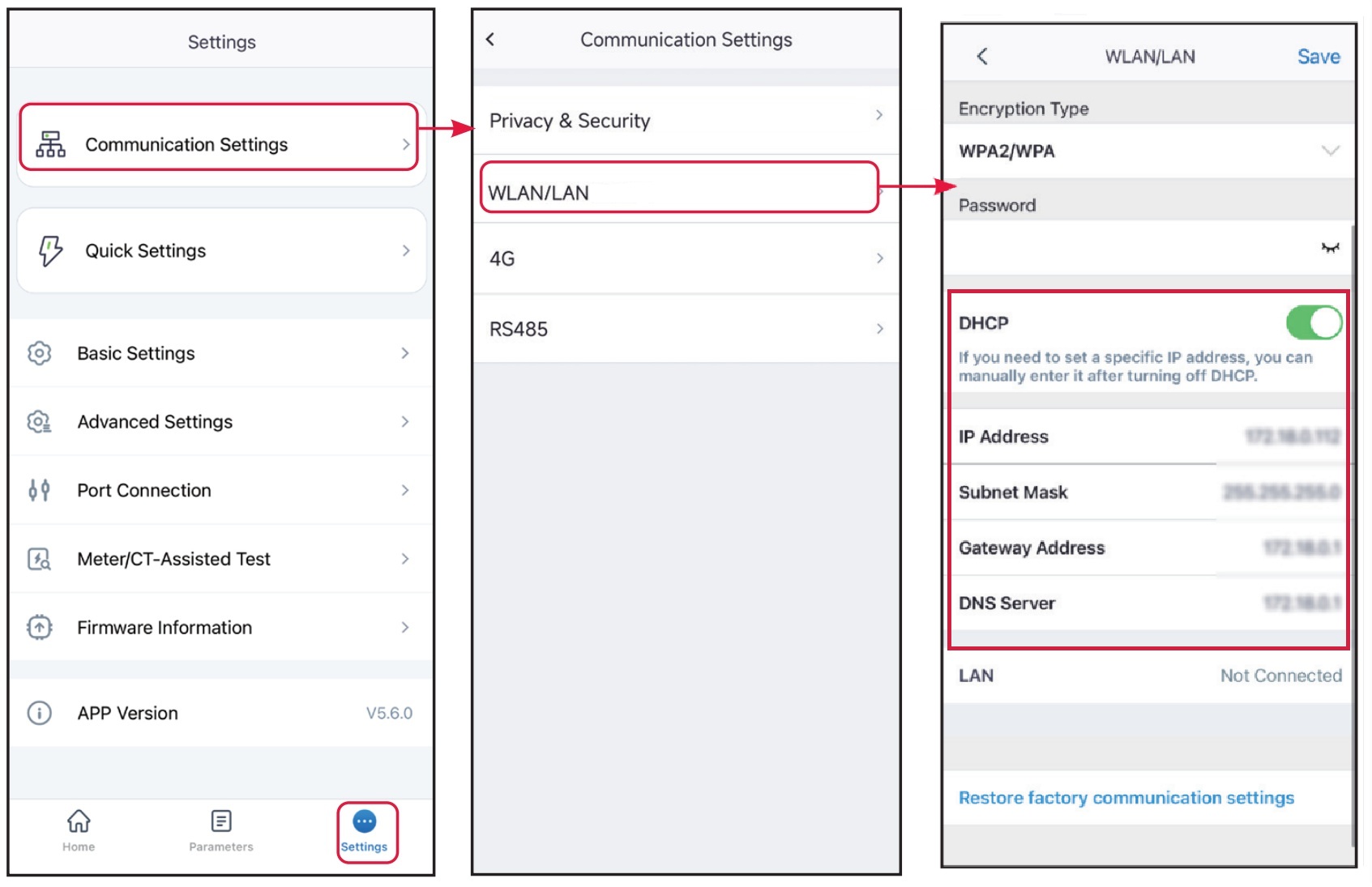

5.1.2 Statisch IP-adres instellen

Vervolgens moet het IP-adres worden ingesteld. We raden aan om een vast (statisch) IP-adres te gebruiken.

  1. Tik op Instellingen onderaan de hoofdpagina
  2. Tabblad WLAN/LAN
  3. Als de DHCP-schakelaar is ingeschakeld, schakelt u deze uit en voert u handmatig de gegevens in die geschikt zijn voor uw netwerk.
    Opmerking: schrijf het IP-adres op voor later gebruik.

Hiermee is de configuratie van uw omvormer voltooid en kunt u nu doorgaan met het toevoegen van het apparaat aan de Reduxi Controller.

6. GoodWe-omvormer toevoegen aan Reduxi Controller

Nadat u de Reduxi en de hybride omvormer via Ethernet hebt aangesloten, kunt u deze registreren als een nieuw apparaat (GoodWe hybride omvormer).



6.1 Apparaat toevoegen

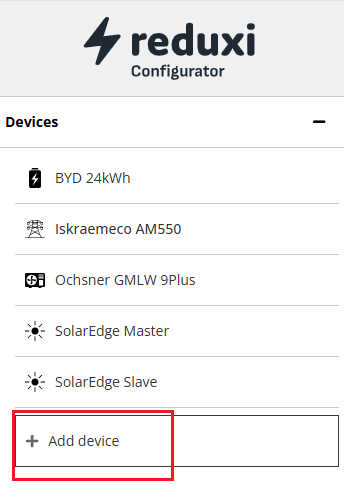

Log eerst in op de lokale Reduxi configurator en voeg een nieuw apparaat toe door op de knop 'Apparaat toevoegen' te klikken.

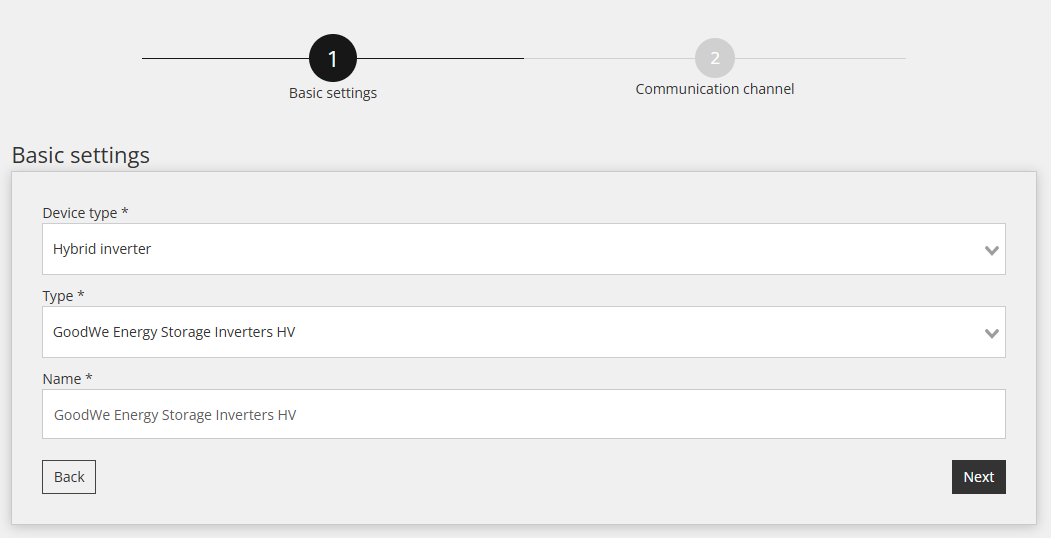

6.2 Selecteer GoodWe Hybride Omvormer

Binnen de eerste stap worden basisinstellingen gedefinieerd:

  • Selecteer Apparaattype: Hybride omvormer,
  • Selecteer Type: GoodWe Energieopslagomvormer HV,
  • Geef het apparaat zelf een Naam



6.3 Apparaatconfiguratie voor communicatiekanaal

De tweede stap omvat het configureren van het communicatiekanaal, wat essentieel is voor een goede Modbus TCP-communicatie. In deze stap wordt de communicatieverbinding tussen de Reduxi-controller en de GoodWe hybride omvormer tot stand gebracht.

Instellingen voor het communicatiekanaal worden hieronder weergegeven:

Opmerking: Stel het IP-adres van de omvormer in dat eerder is geconfigureerd.



6.4 Test communicatie

Onder alle velden van het communicatiekanaal die in de vorige stap worden genoemd, bevindt zich een knop "Communicatie testen". Deze knop wordt gebruikt om te controleren of de Modbus TCP-verbinding tussen de apparaten correct functioneert.

Succesvolle reactie (voorbeeld):

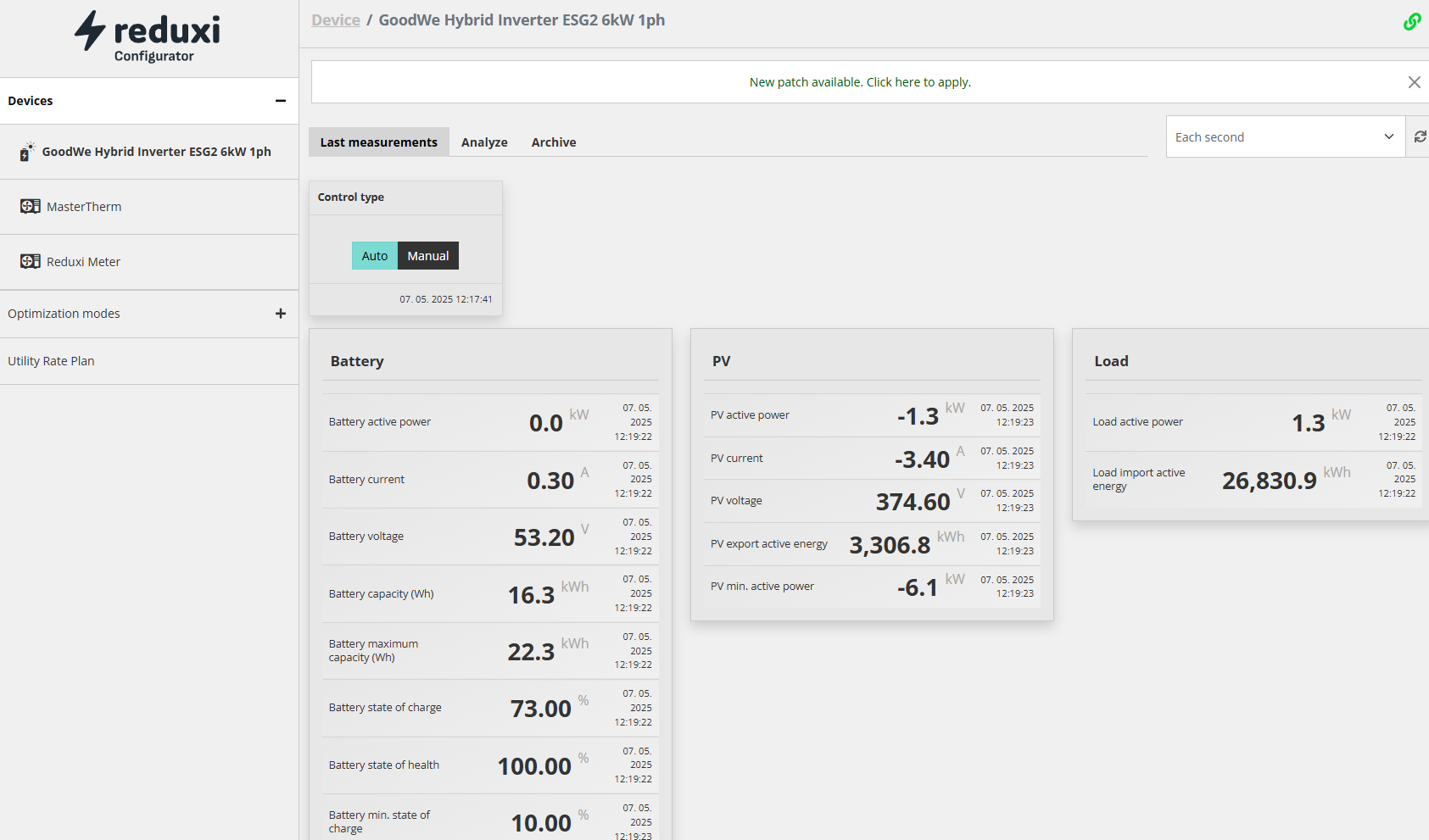

6.5. Metingen van apparaat

Het doel van dit punt is om te laten zien hoe metingen van het apparaat kunnen worden gecontroleerd. Dit gebeurt onder 'Apparaat (GoodWe Hybride Omvormer)/Laatste meting'.

Zodra het apparaat succesvol is toegevoegd via de configurator, kan het worden gemonitord via de cloudapplicatie Reduxi.
