1. Inleiding

De Reduxi Configurator is een webinterface die wordt gebruikt om de Reduxi Controller te configureren.

Met het Reduxi energiemanagementsysteem kunt u nu het elektriciteitsverbruik meten en analyseren. Met behulp van speciale strategieën stelt Reduxi u in staat om het gebruik van elektriciteit te optimaliseren en de kosten te verlagen.

U herkent de Reduxi Configurator aan een eenvoudige interface op een heldere achtergrond.



Om het Reduxi-systeem in te stellen en te bedienen, moet u:

1. Sluit de Reduxi-controller aan.
2. Verbind met de Reduxi Configurator via reduxi.local (zie de handleiding van de Reduxi Controller)
3. Voor extra functionaliteiten, verbindt u met de applicatie Reduxi Cloud of download, bij voorkeur, de Reduxi mobiele app: Reduxi Mobile App

Deze gebruiksaanwijzing beschrijft de nieuwe versie van de Reduxi Configurator (versie na 9 mei 2025). Als u dezelfde interface niet ziet, werkt u uw controller bij.

Oude handleidingen zijn beschikbaar op: Reduxi Configurator - oude versie, tot 9 mei 2025

Opmerking: Instructies voor het aansluiten van de controller en instructies voor het gebruik van de webapplicatie vindt u in onze knowledge base support.reduxi.eu



2. Snelle stappen om de Reduxi Controller aan te sluiten

Zoals uitgelegd in de handleiding van de Reduxi Controller, voert u de volgende stappen uit om verbinding te maken met de controller en de Reduxi Configurator te openen:

• Sluit de AC-DC-adapter aan op de Reduxi DC-aansluiting en steek deze in het stopcontact; Het bovenste LED-lampje moet gaan branden - Groen licht.
• Stel de netwerkverbinding in (volg de instructies in de Reduxi Controller)
• Open uw browser en ga naar http://reduxi.local
• U wordt doorgestuurd naar de inlogpagina van de Reduxi Configurator.
• Om in te loggen op de Reduxi Configurator, voert u de fabrieksinstellingen voor gebruikersnaam en wachtwoord in:
  • Gebruikersnaam: admin
  • Wachtwoord: admin

Na een succesvolle aanmelding raden we u aan om het wachtwoord voor de gebruikersnaam admin om veiligheidsredenen te wijzigen. U kunt dit doen in uw profiel. U kunt de gebruikersnaam admin niet wijzigen. U kunt echter een nieuwe gebruiker aanmaken met een nieuwe gebruikersnaam.

Opmerking: in geval van een mislukte aanmelding verschijnt een foutmelding. Zorg ervoor dat u de juiste gegevens invoert. Voer een fabrieksreset uit. Als u nog steeds problemen ondervindt met het inloggen, neem dan contact op met onze ondersteuning: support@reduxi.eu.



3. Welkomscherm van de Reduxi Configurator

Het welkomstscherm nodigt de gebruiker uit om de belangrijkste configuraties te definiëren om de controller te laten werken:

3.1. Netwerkinstellingen

Om de netwerkinstellingen te configureren, volgt u de instructies in de Reduxi Controller

3.2. Netinstellingen

De beperkingen van uw elektriciteitsnet zijn essentieel om de betrouwbare werking van uw apparaten te garanderen.

Geef de volgende twee gegevens op:

• Nominale stroom van de elektrische zekering – De zekering (ook wel stroomonderbreker genoemd) beschermt uw elektrische systeem tegen overmatige stroom.

• Import- en exportvermogenslimieten

U vindt deze informatie op uw elektriciteitsrekening of in een document waarin uw netverbinding wordt gespecificeerd. Als u een eenfasige voeding hebt, hoeft alleen de waarde L1 te worden ingevoerd.

De import- en exportlimieten worden automatisch berekend op basis van de zekeringswaarde, maar u kunt ze indien nodig aanpassen.

3.3. Naam van de locatie en tijdzone

Voer een naam in die de locatie duidelijk identificeert (bijv. Magazijn, Thuis, Locatie ABC) en selecteer de tijdzone.



4. Hoofdpagina van de Reduxi Configurator

Na een succesvolle aanmelding wordt u doorgestuurd naar de hoofdpagina van de Reduxi Configurator. U kunt altijd terugkeren naar de hoofdpagina door op het Reduxi-logo (linksboven) te klikken.

Op de hoofdpagina heeft u toegang tot:

• dashboard,
• zijmenu
• Apparaten
• Strategieën
• Instellingen
  • Net
  • Netwerk
  • enz.

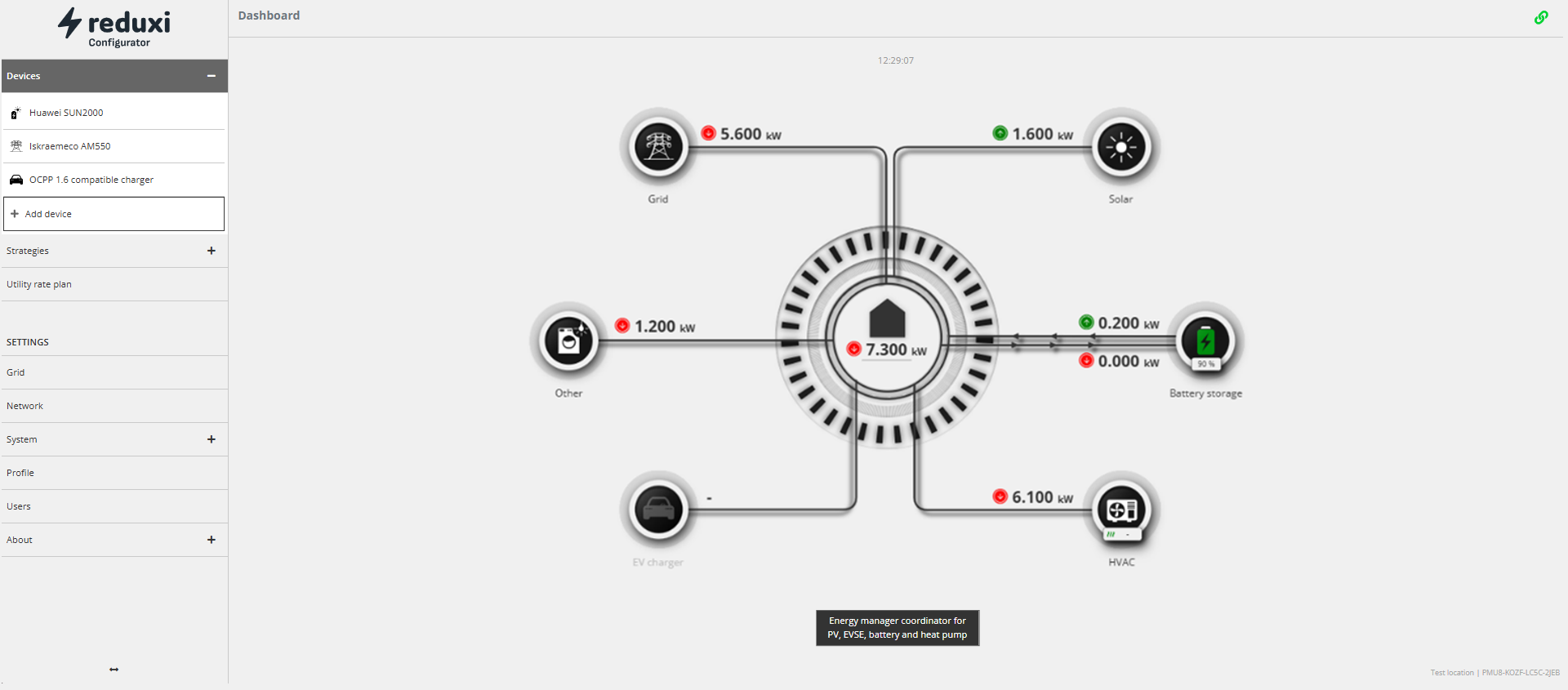

4.1. Dashboard

Het dashboardscherm geeft een snel overzicht van de stroommetingen voor elke toegevoegde apparaatcategorie.

De tijd van de laatste meting wordt in het midden bovenaan aangegeven. Deze moet om de paar seconden veranderen als de verbinding met de Reduxi-controller tot stand is gebracht.

Door op de geselecteerde categorie te klikken, wordt u doorgestuurd naar de pagina met gedetailleerde gegevens over het apparaat dat het eerst aan die categorie is toegevoegd. Als u bijvoorbeeld op de categorie Zonne-energiecentrale klikt, wordt u doorgestuurd naar het eerste apparaat dat aan de categorie Zonne-energiecentrales is toegevoegd.

Onderaan het dashboardscherm kunt u een strategie in- of uitschakelen. Dit kan worden gebruikt om over te schakelen naar een andere strategie of om te voorkomen dat een strategie uw apparaten aanstuurt

4.2. Zijmenu

Via het zijmenu (links) kunt u toegang krijgen tot:

• apparaten,
• strategieën,
• toevoegen van apparaten,
• toevoegen van strategieën,
• elektriciteitstariefplan (prijsplan voor elektriciteit)
• instellingen

5. Apparaten

Het dashboard op de hoofdpagina biedt een volledig overzicht van de metingen die door de Reduxi-controller zijn verzameld van de aangesloten apparaten. Deze apparaten omvatten doorgaans elektriciteitsmeters, oplaadpunten voor elektrische voertuigen, omvormers voor zonne-energie, omvormers voor batterijen en vergelijkbare apparatuur.

Het aansluiten van apparaten op Reduxi via de "Apparaat toevoegen"-functie is een cruciale stap. Hiermee kan Reduxi metingen van deze apparaten lezen en de apparaten aansturen die aanstuurbaar zijn.

Voordat een apparaat logisch in het systeem wordt toegevoegd, moet het eerst fysiek worden aangesloten op Reduxi, meestal via Ethernet, Modbus, relais of andere communicatie-interfaces. Informatie over de fysieke aansluiting van de apparaten vindt u op onze pagina Ondersteunde apparaten.

Samengevat vertegenwoordigt de stap "Apparaat toevoegen" de logische verbinding van een apparaat met de Reduxi-controller nadat de fysieke verbinding tot stand is gebracht.

5.1. Apparaten toevoegen

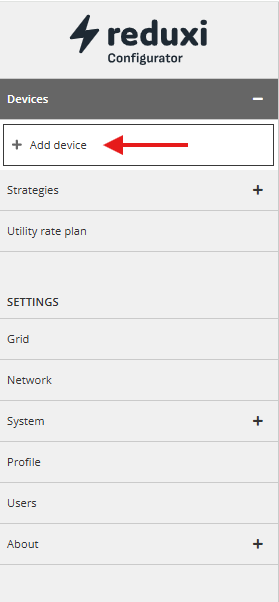

Klik op de knop "Apparaat toevoegen" om een nieuw apparaat toe te voegen. De wizard "Apparaat toevoegen" wordt geopend.

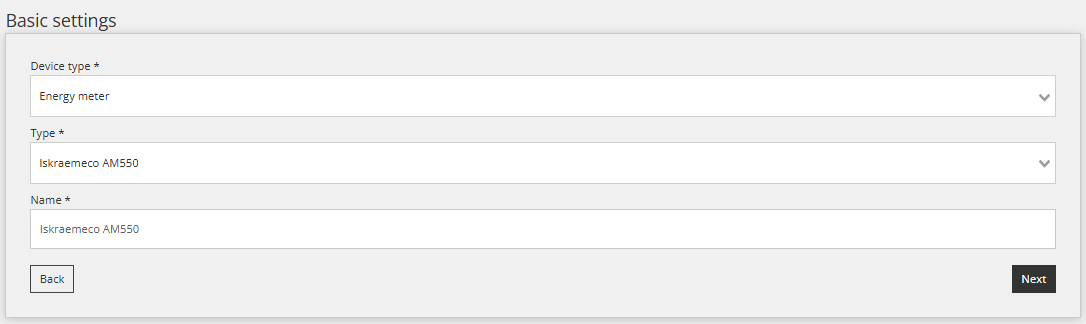

5.1.1. Stap 1: Basisinstellingen

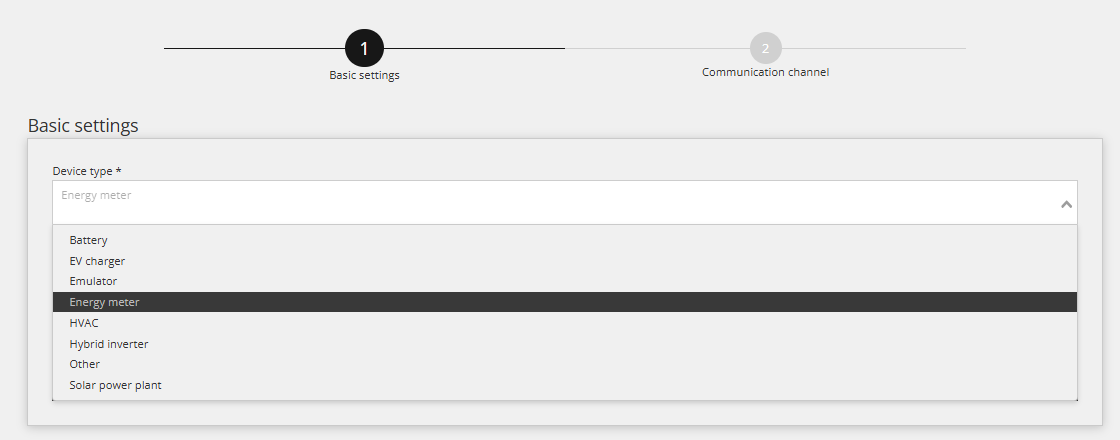

Apparaattype:

U kunt kiezen uit de volgende categorieën:

• Batterij,
• Oplaadpunt voor elektrische voertuigen,
• Emulator,
• Energiemeter,
• HVAC (verwarming, ventilatie en airconditioning (warmtepomp))
• Hybride omvormer,
• Overig,
• Zonne-energiecentrale

Type:

Het veld Type toont een lijst met apparaten waarmee de Reduxi-controller kan communiceren. Een lijst met apparaten is beschikbaar op onze website Ondersteunde apparaten.

Opmerking: HVAC (warmtepomp)-apparaten worden meestal aangestuurd via SG-ready contacten. In dit geval moet een speciale converter worden gebruikt, genaamd Reduxi Gateway. Voer in de vervolgkeuzelijstinterface, in plaats van een specifiek type (model), gewoon "Reduxi-meter" in als type. Volg voor het configureren van het apparaat de instructies van de fabrikant of de informatie die beschikbaar is op support.reduxi.eu voor dat specifieke apparaat.

Opmerking: Oplaadstations voor elektrische voertuigen ondersteunen soms de OCPP-standaard. In dit geval hoeft geen specifiek type (model) van het apparaat te worden opgegeven. Selecteer het type "OCPP..." om een OCPP-compatibel oplaadpunt voor elektrische voertuigen aan te sturen. Raadpleeg de documentatie van de fabrikant voor de overige instellingen of raadpleeg de helpfunctie op support.reduxi.eu voor dat specifieke apparaat.

Opmerking: Als u het apparaat niet kunt vinden, kunt u proberen de Reduxi-controller bij te werken naar de nieuwste versie. Zie sectie 9.8. Patch.

Opmerking: Als u het apparaat dat u aan het Reduxi-systeem wilt toevoegen niet in de lijst kunt vinden, hebt u een converter nodig. Neem voor meer informatie contact op met onze ondersteuning: support@reduxi.eu.



Categorie (geavanceerde instelling):

Meestal is de geselecteerde categorie hetzelfde als het apparaattype. In sommige gevallen willen we echter een andere categorie definiëren.

De geselecteerde categorie definieert niet de werking van het apparaat. Het doel van de parameter Categorie is het groeperen (aggregeren) van gegevens voor meetdisplays. Let op het kiezen van de juiste categorie voor het geselecteerde apparaat. Als u de verkeerde categorie kiest, worden uw gegevens onjuist geaggregeerd.



Naam:

Voer een apparaatnaam in het veld in.

5.1.2. Stap 2: Communicatiekanaal en apparaatconfiguratie

Het communicatiekanaal definieert de manier waarop Reduxi communiceert met het apparaat. De velden worden vooraf ingevuld op basis van het geselecteerde apparaattype. Communicatie tussen de apparaten en de controller kan plaatsvinden via:

• TCP/IP,
• Lokale seriële poort RS485 (seriële communicatie),
• Reduxi Gateway,
• UDP

De sectie Apparaatconfiguratie verschijnt voor specifieke apparaattypen. Hier voert u de specifieke informatie in die u nodig hebt voor elk afzonderlijk apparaat. Deze velden zijn mogelijk al vooraf ingevuld. Dit hangt af van het type apparaat. In de meeste gevallen vindt u deze informatie in de instructies van de fabrikant voor het apparaat dat u wilt toevoegen. Aanvullende hulp vindt u op Ondersteunde apparaten.

Nadat u alle parameters correct heeft ingesteld, klikt u op de knop "Test communicatie" om de verbinding tussen de Reduxi-controller en het apparaat te controleren.

5.1.3 Communicatietest

Nadat u het apparaat heeft geconfigureerd, kan een test of de communicatie werkt worden uitgevoerd met de knop Test communicatie.

Het antwoord kan worden ingedeeld in twee communicatieresponten:

Geval 1: Communicatie werkt correct

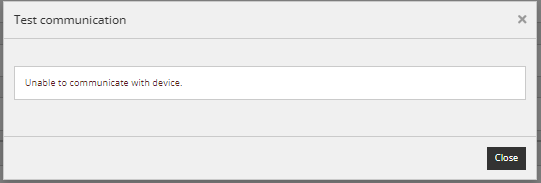

Geval 2: Communicatie werkt niet correct

Als de communicatie niet werkt, controleer dan de eerder gedefinieerde instellingen, maar het kan ook nodig zijn om het apparaat (bijv. omvormer) te configureren om via de geselecteerde interface te communiceren.

5.1.4. Geavanceerde configuratie (optioneel)

Geavanceerde configuraties zijn beschikbaar via Details van het geselecteerde apparaat. Meestal is het niet nodig om deze velden in te vullen. Ze zijn bedoeld voor gebruikers die specifiek geavanceerde instellingen nodig hebben.

5.2. Configuratie bewerken en apparaten verwijderen

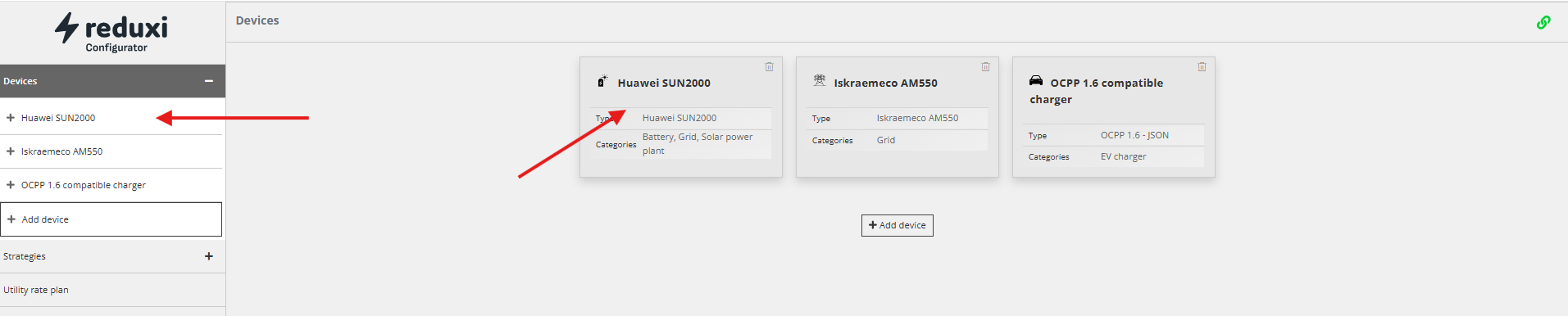

Om de apparaatconfiguratie te openen, klikt u op het corresponderende apparaat

Hier kunt u individuele instellingen voor het geselecteerde apparaat bewerken of het apparaat verwijderen (door op het prullenbakpictogram te klikken)

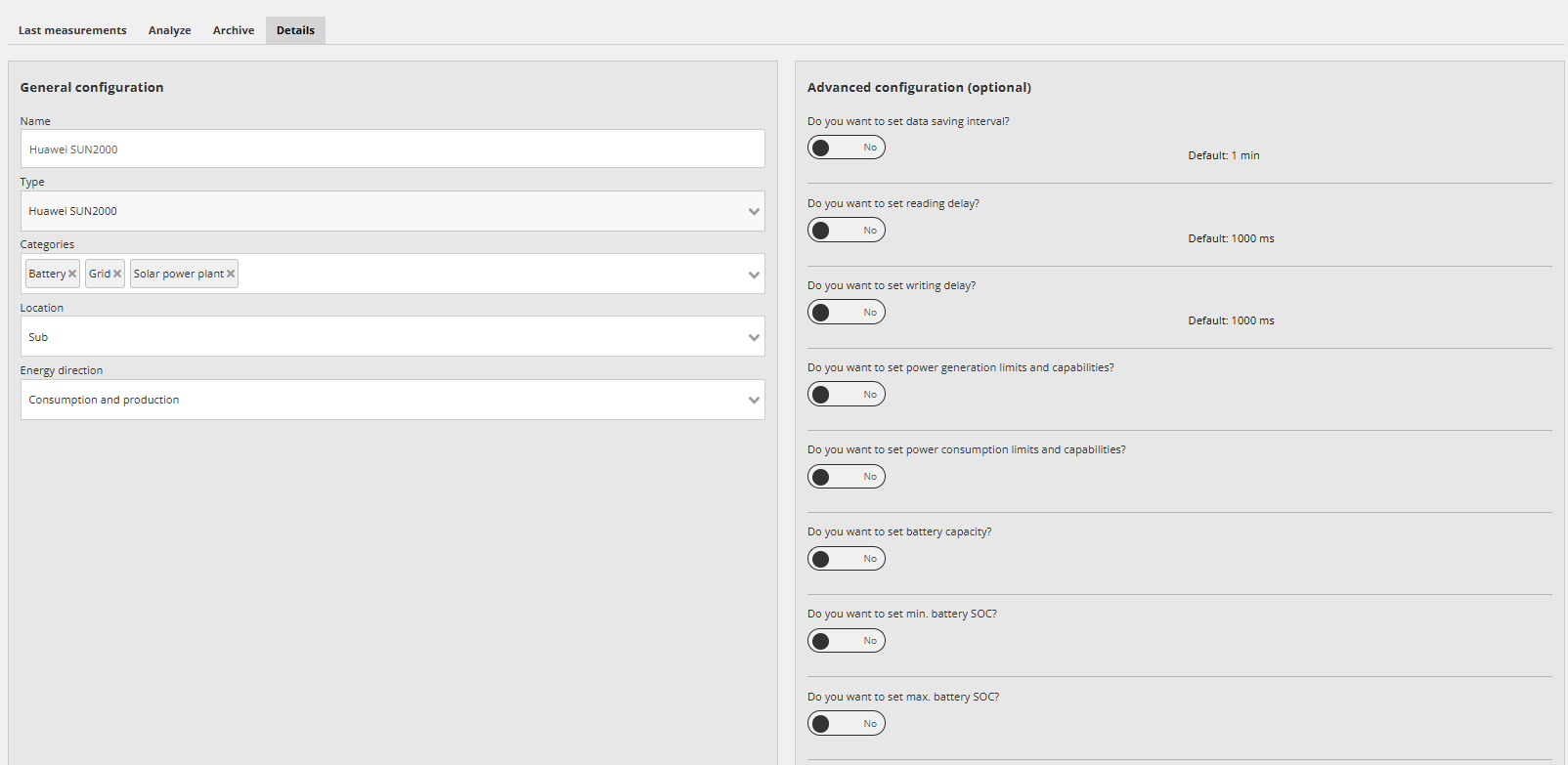

Detailscherm - configuratie

Het detailscherm brengt u naar een pagina om de apparaatconfiguratie te bekijken of te bewerken.

Opmerking: U kunt het apparaattype niet bewerken. Het apparaattype blijft zoals het was ingesteld toen het apparaat werd toegevoegd.

In het formulier Basisconfiguratie kunt u ook de parameters Locatie en Energierichting opgeven.

Locatie:

U kunt kiezen:

• Hoofd elektriciteitsmeter.
• Sub - Andere elektriciteitsmeter of ander apparaat
• Geen.

De parameter "Sub" meter beïnvloedt de groepering (aggregatie) van gegevens en de berekening van de uiteindelijke som van individuele metingen. Deze parameter voorkomt dat de meetwaarden van de hoofdmeter en de andere meter onder het totale verbruik worden opgeteld. Voorbeeld:

De hoofdmeter meet het elektriciteitsverbruik van het hele huis. U heeft een garage in het huis. U gebruikt een andere meter om het elektriciteitsverbruik in de garage te meten. Aangezien de garage deel uitmaakt van het huis, is het elektriciteitsverbruik in de garage al opgenomen in de metingen van de hoofdmeter. Selecteer voor de garage de meter "Sub" en voorkom zo dat de metingen van de andere meter worden toegevoegd aan de hoofdmeter en daardoor een onjuiste berekening.

Opmerking: U selecteert de parameter "Geen" voor apparaten die de energieproductie of het energieverbruik niet beïnvloeden, bijvoorbeeld de warmtemeter, die onder apparaten wordt toegevoegd en een rol speelt bij het instellen van strategieën.



Energierichting:

In de parameter Energierichting kunt u kiezen:

• Verbruik.
• Productie.
• Verbruik en productie.
• Geen.

De richting van de energie hangt af van de functie van het individuele apparaat. U selecteert bijvoorbeeld Verbruik voor de apparaten die energie gebruiken.

Opmerking: U selecteert de parameter Geen voor apparaten die de energieproductie of het energieverbruik niet beïnvloeden, bijvoorbeeld de warmtemeter, die onder apparaten wordt toegevoegd en een rol speelt bij het instellen van strategieën.

In het formulier Geavanceerde configuratie zijn bepaalde velden al vooraf ingevuld. De vooraf ingevulde velden zorgen in de meeste gevallen voor normale communicatie tussen de Reduxi-controller en het aangesloten apparaat. Het is niet nodig om de andere velden in te vullen. Ze zijn bedoeld voor gebruikers die specifiek geavanceerde instellingen nodig hebben.



Apparaat verwijderen:

Om een individueel apparaat te verwijderen, klikt u op het pictogram "prullenbak".



Waarschuwing: Zodra een apparaat is verwijderd, zijn alle gegevens voor dit apparaat ook weg en kunnen ze niet worden hersteld.



5.3. Weergave van apparaatmetingen

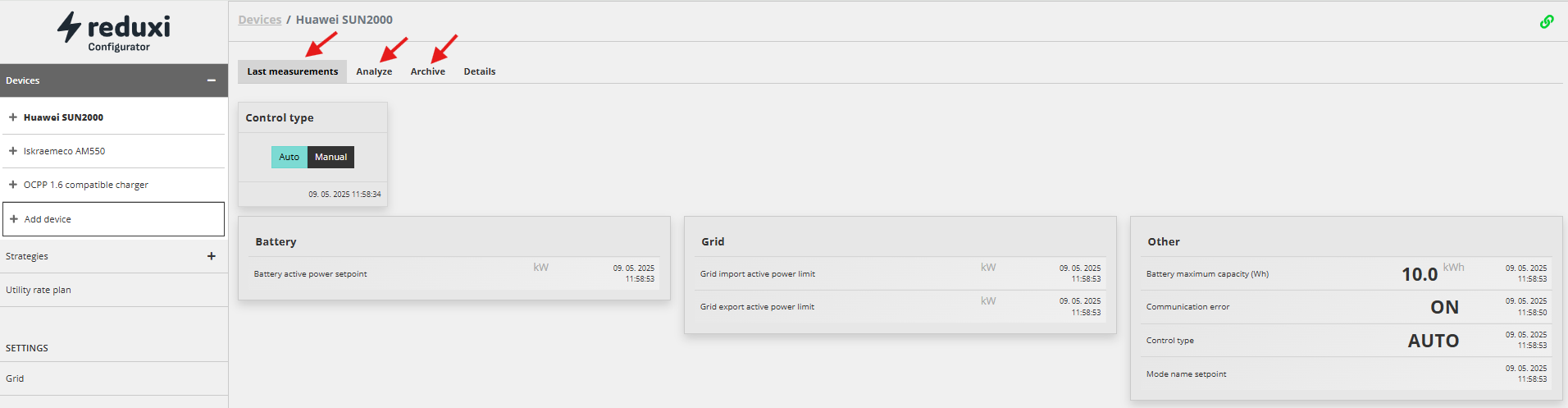

Nadat u een apparaat hebt geselecteerd, kunt u de apparaatmetingen weergeven

• Laatste metingen,
• Analyses,
• Archief.

5.3.1. Laatste metingen

Het tabblad Laatste meting is bedoeld om de laatst geregistreerde metingen voor het geselecteerde apparaat te bekijken. Metingen worden van elk apparaat verkregen en opgeslagen in de Reduxi-controller.

U kunt het tijdsinterval voor het vernieuwen van de gegevens instellen (rechtsboven).

Dit punt is bedoeld voor de gebruiker om de laatste controle uit te voeren of het apparaat en de verbinding correct werken.

Nadat het apparaat succesvol is toegevoegd via de configurator, kan het worden gemonitord en bediend via de Reduxi cloud applicatie of mobiele app Reduxi Mobile App

Het menu Laatste meting staat ook handmatige bediening van het apparaat toe. Dit wordt nader beschreven in 5.4. Handmatige bediening van het apparaat

5.3.2. Analyse

Onder het tabblad Analyse kunt u gegevens voor het geselecteerde apparaat bekijken op basis van eerdere metingen. De gegevens worden grafisch weergegeven. Linksboven kunt u de periode kiezen waarvoor u de gegevens wilt weergeven.

Op elke grafiek kunt u de weergave van verschillende gegevens filteren door op de knoppen onder de grafiek te klikken.

Opmerking: Gegevens worden gedurende 1 jaar in de Reduxi-controller opgeslagen of totdat er onvoldoende schijfruimte is; oude gegevens worden dan verwijderd. Mocht Reduxi door een stroomstoring of andere problemen worden uitgeschakeld, dan registreert de controller gedurende deze periode geen metingen. De controller kan tijdens een storing ook geen gegevens van het apparaat ophalen. De downtime van de controller wordt in de grafiek geregistreerd.

5.3.3. Archief

Op het tabblad Archief worden alle door de Reduxi-controller geregistreerde historische gegevens voor het geselecteerde apparaat opgeslagen. Het archief maakt een tabelvormige weergave van gegevens en export van gegevens in CSV-formaat mogelijk.

Opmerking: Op het tabblad Archief zijn gegevens beschikbaar totdat u het geselecteerde apparaat uit Reduxi Configurator verwijdert.

5.4. Handmatige bediening van het apparaat

Standaard wordt een gereguleerd apparaat automatisch aangestuurd via een strategie (automatisch besturingstype). Het tabblad Laatste meting maakt echter ook handmatige bediening van het apparaat mogelijk.

Dit is een voorbeeld van een SG-ready compatibel HVAC-apparaat:

En een hybride omvormer.

Houd tijdens het testen rekening met het feit dat het apparaat zelf ook correct moet worden geconfigureerd om instructies van een extern apparaat te accepteren.

Opmerking: HVAC-apparaten reageren erg traag (ca. 15 min), dus ze reageren mogelijk niet onmiddellijk op het gewenste setpoint.



Afhankelijk van uw keuze in het venster "Besturingstype" kan de gebruiker kiezen tussen de besturingstypen Automatisch of Handmatig:

• Automatisch: In de automatische modus worden alle vermogenslimieten (verbruik en productie op het net) voor de omvormer rechtstreeks verkregen uit een door de gebruiker gedefinieerde strategie. Lees het speciale artikel hier voor meer informatie over het correct instellen van strategieën: Strategieën correct instellen.
• Handmatige modus: In de handmatige modus worden alle vermogenslimieten voor de omvormer (verbruik en productie op het net) rechtstreeks door de gebruiker ingesteld. Nadat de gebruiker de handmatige modus heeft geselecteerd, worden vier extra opties beschikbaar (Max. productie, Eigen verbruik, Max. verbruik, Piekvermogenbegrenzing).

5.4.1 Max. productie

Maximale productie is bedoeld voor situaties waarin de gebruiker ervoor kiest om zoveel mogelijk energie naar het net te exporteren, afkomstig van PV of batterijopslag.

De vermogenslimieten voor export en import van het net worden echter beperkt door de instellingen van de twee parameters in de rechterkaarten "Actieve vermogenslimieten net-export/import".

1. Een voorbeeld is wanneer er onvoldoende PV-productie is:

• PV-productie is minder dan de actieve vermogenslimiet voor net-export
• en
• de SOC van de batterijopslag is boven de minimum SOC

dan wordt de batterijopslag ontladen om de actieve vermogenslimiet voor net-export te bereiken.



2. Een ander voorbeeld is wanneer er voldoende PV-productie is:

• PV-productie dekt het energieverbruik van het gebouw
• en
• PV-productie is meer dan de actieve vermogenslimiet voor net-export
• en
• De SOC van de batterijopslag ligt onder de maximale SOC

dan wordt de batterijopslag opgeladen met het overschot aan vermogen, totdat de batterijopslag de maximale SOC bereikt.

Wanneer de batterijopslag de maximale SOC bereikt, wordt de PV-productie beperkt om de actieve vermogenslimiet voor export naar het net niet te overschrijden.

Na het einde van de PV-productiedag, wordt opnieuw geval 1 gebruikt. gebruikt.

Opmerking: Wanneer de maximale productie in Reduxi als voorkeursmodus is gekozen, worden de fasen mogelijk niet gelijkmatig belast, d.w.z. het geëxporteerde vermogen varieert afhankelijk van de fase. Dit gebeurt wanneer er overtollige energie beschikbaar is op locatie (Gebouw) en de zogenaamde optie "Eerst verkopen" is gekozen voor de bedrijfsmodus in de hybride omvormer. Hier willen we benadrukken dat deze modus GEEN fasevermogenbalans biedt.

5.4.2 Eigen verbruik

Eigen verbruik is bedoeld voor situaties waarin de gebruiker streeft naar een balans tussen export en import, zodat de netsom gelijk is aan nul. De Reduxi-controller bewaakt het netto energieverbruik en de productie van het net, berekent het verschil tussen beide en handelt dienovereenkomstig.

De vermogenslimieten voor export en import van het net worden echter beperkt door de limieten in de rechterkaarten "Actieve vermogenslimieten voor net-export/import".

1. Geval is wanneer er onvoldoende PV-productie is:

• PV-productie is 0
• of
• PV-productie is minder dan het verbruik van het gebouw
• en
• De SOC van de batterijopslag ligt boven de minimale SOC

dan wordt de batterijopslag ontladen om de waarde nul op het actieve netvermogen te bereiken. De Reduxi-controller ontlaadt de batterijopslag om het verbruik van het gebouw tot de minimale SOC te dekken.



2. Geval is wanneer er voldoende PV-productie is:

• PV-productie dekt de productie van het gebouw
• en
• PV-productie is meer dan de actieve vermogenslimiet voor export naar het net
• en
• De SOC van de batterijopslag ligt onder de maximale SOC

dan wordt de batterijopslag opgeladen met het overschot aan vermogen totdat de batterijopslag de maximale SOC bereikt.

Wanneer de batterijopslag de maximale SOC bereikt, wordt de PV-productie beperkt om de actieve vermogenslimiet voor export naar het net niet te overschrijden.

Na het einde van de PV-productiedag, wordt opnieuw geval 1 gebruikt. gebruikt.



5.4.3 Maximaal verbruik

Maximaal verbruik is bedoeld voor situaties waarin de gebruiker besluit zoveel mogelijk energie van het net te importeren. Deze modus wordt meestal gebruikt in combinatie met EVSE (Electric Vehicle Supply Equipment) en BSEE (Battery Storage Energy Equipment), waardoor de gebruiker het vermogen op aanvraag kan verhogen.

De vermogenslimieten voor zowel export als import van het net worden echter beperkt door de limieten in de rechterkaarten "Actieve vermogenslimieten voor net-export/import".

1. Geval is wanneer het verbruik van het gebouw lager is dan de actieve vermogenslimiet voor import van het net:

• Het verbruik van het gebouw is lager dan de actieve vermogenslimiet voor import van het net
• of
• De SOC van de batterijopslag ligt onder de maximale SOC
• of
• EV is verbonden met EVSE maar laadt niet op

dan beginnen de batterijopslag en EV met opladen om de actieve vermogenslimiet voor import van het net te bereiken totdat de maximale SOC van de batterijopslag of EV-batterij is bereikt.

2. Geval is wanneer we PV-productie hebben:

• PV-productie is meer dan 0
• of
• Het verbruik van het gebouw is lager dan de actieve vermogenslimiet voor import van het net
• of
• De SOC van de batterijopslag ligt onder de maximale SOC
• of
• EV is verbonden met EVSE maar laadt niet op

dan wordt alle energie die van PV wordt geproduceerd eerst gebruikt door EVSE of batterijopslag. Wanneer beide maximale SOC is bereikt, wordt energie naar het net gestuurd, maar nog steeds niet meer dan de ingestelde actieve vermogenslimiet voor export naar het net. De batterijopslag wordt niet ontladen totdat het verbruik van het gebouw niet groter is dan de PV-productie.



5.4.4 Piekaftopping

Piekaftopping is bedoeld voor situaties waarin de gebruiker besluit de actieve vermogenslimiet voor import van het net te beperken wanneer de limiet is bereikt. Het actieve vermogenslimiet voor import van het elektriciteitsnet is belangrijk, ingesteld door twee parameters op de rechterkaarten die "Actieve vermogenslimieten voor export/import van het elektriciteitsnet" definiëren

1. Verbruik gebouw is lager dan actief vermogen import elektriciteitsnet:

• PV-productie is lager dan 0 of gelijk aan 0
• of
• Verbruik gebouw is groter dan de actieve vermogenslimiet voor import van het elektriciteitsnet
• en
• EV wordt opgeladen
• en
• Batterijopslag is boven de minimum SOC

Dan begint de batterijopslag met ontladen om stroom te leveren voor het opladen van de EV, zodat de actieve vermogenslimiet voor import van het elektriciteitsnet niet wordt overschreden.

Als er geen batterijopslag beschikbaar is, wordt het vermogen van de EV-lader verlaagd om de actieve vermogenslimiet voor import van het elektriciteitsnet niet te overschrijden.

De batterij wordt opgeladen wanneer de actieve vermogenslimiet voor export van het elektriciteitsnet wordt bereikt en er voldoende PV-productie is.

6. Strategieën

Strategieën maken de regulering van individuele apparaten mogelijk op basis van metingen die door de Reduxi-controller zijn geregistreerd. Met strategieën kunt u het verbruik van individuele apparaten of groepen apparaten in de Reduxi Configurator beperken. U beperkt het verbruik door de waarden in te stellen die apparaten niet mogen overschrijden. U kunt kiezen uit verschillende strategieën om het energieverbruik te optimaliseren. Gebruik prioriteiten om een hiërarchie van strategieën te definiëren.

Om een strategie toe te voegen en te beheren, volgt u een speciaal artikel over dit onderwerp: Strategieën voor de Reduxi-controller

Strategieën zijn de automatische besturingsmodi van de apparaten in tegenstelling tot de handmatige modi die worden beschreven in 5.4. Handmatige bediening van apparaten



7. Nutsvoorzieningsprijsplan

Met het nutsvoorzieningsprijsplan kunt u het prijsplan van uw elektriciteit bekijken (inclusief energie, netwerkkosten, leveringskosten, enz.). Het prijsplan moet worden gedefinieerd in de Cloud-applicatie zoals gespecificeerd in Reduxi-prijzenlijsten. In dit menu kunt u de prijzen voor de huidige dag bekijken.

8. Instellingen

Via de module Instellingen kunt u toegang krijgen tot alle instellingen

• Instellingen elektriciteitsnet
• Netwerkinstellingen (internet)
• systeem,
• gebruikers,
• enz.

8.1. Elektriciteitsnet

Met de instellingen van het elektriciteitsnet kunt u de specificaties van uw aansluiting op het elektriciteitsnet definiëren. Zie voor details 3.2. Instellingen elektriciteitsnet

8.2. Netwerk

De netwerkinstellingen tonen aan hoe de Reduxi-controller is verbonden met het netwerk (internet). Met de module kunt u Reduxi configureren volgens de regels van uw interne IT-netwerk. Hier kunt u de verbindingsmethode selecteren of de communicatiemethode (proxy) instellen.

Reduxi ondersteunt netwerken via:

• bekabeld netwerk (LAN),
• draadloos netwerk (Wi-Fi),

Bekabeld (LAN) en draadloos (Wi-Fi) netwerk

Als de Reduxi-controller via een bekabeld netwerk (LAN) met het netwerk is verbonden, kunt u gegevens over deze verbinding bekijken onder het tabblad Bekabeld netwerk.

Onder het tabblad Draadloos netwerk kunt u de Reduxi-controller via een draadloze verbinding (Wi-Fi) met het netwerk verbinden. U kunt het gewenste draadloze netwerk vinden door op de knop Scannen te klikken. Selecteer de gewenste draadloze verbinding en voer indien nodig het wachtwoord in.

Opmerking: Voor zowel bekabelde als draadloze netwerken kunt u een statisch of dynamisch IP-adres aan de controller toewijzen.



Alternatieve server (proxy)

Als uw omgeving een proxyserver vereist, kunt u de instellingen van de proxyserver configureren op het tabblad Proxyserver.

8.3. Systeem

Het menu met systeeminstellingen biedt geavanceerde configuraties voor specifieker gebruik.

8.3.1. Identifier

De identifier toont u de systeemgegevens die bedoeld zijn om Reduxi Configurator en de Reduxi-controller te identificeren. Dit menu specificeert ook UnitID (wat de ID van de Reduxi-controller is). Deze ID is erg belangrijk bij het oplossen van problemen op een specifieke locatie.

Opmerking: De gegevens zijn vooraf ingevuld en kunnen niet worden bewerkt of verwijderd.

8.3.2. Open VPN

Open VPN is bedoeld voor externe ondersteuning.

Als u externe hulp van ons ondersteuningsteam wilt, moet u:

1. Verbind Reduxi met het internetnetwerk.
2. Bewerk de regels op de firewall voor IP 193.9.21.21 en TCP-poort 2002.
3. Voer het configuratiebestand in het Open VPN-configuratieveld in; voor het Open VPN-configuratiebestand kunt u een verzoek sturen naar onze support: support@reduxi.eu.

Als de Open VPN-verbinding werkt, wordt het IP-adres weergegeven. Stuur het IP-adres naar onze support. Met dit IP kan onze support via de Open VPN-verbinding toegang krijgen tot de Reduxi-controller.

Om externe toegang via de Open VPN-verbinding uit te schakelen, sluit u de firewall of verwijdert u het Open VPN-configuratiebestand om externe toegang uit te schakelen.

Opmerking: Als de Open VPN-verbinding niet werkt, wordt een foutmelding weergegeven. Neem contact op met onze support voor hulp: support@reduxi.eu.

8.3.3. Connector

Connector

Met de connectormodule kunnen gegevens van de webcontroller worden verzonden:

• via de cloud naar onze webapplicatie Reduxi,
• in MQTT – indirecte server voor gegevens; gegevens kunnen naar een andere applicatie of database worden verzonden.

Connector/Cloud

Als u uw Reduxi-controller in de Reduxi-webapp wilt zien, verbindt u deze hier met de cloud. De Reduxi-webapplicatie biedt overal een overzicht van metingen. Instructies voor het gebruik van de Reduxi-webapplicatie vindt u op onze website support.reduxi.eu.

Connector/MQTT

Voor een MQTT-verbinding hebt u toegang tot gegevens op de MQTT-server nodig. Toegang tot de MQTT-server is mogelijk via een certificaat of authenticatiegegevens. U kunt hier definiëren in welk formaat de gegevens naar de MQTT-broker worden verzonden.

Op de MQTT-server is het, afhankelijk van de configuratie, nodig om toegang tot de Reduxi-controller toe te staan via de geselecteerde verbindingsmethode.

Zie de volgende artikelen voor meer details: Voorbeeld van het verbinden van Reduxi Configurator met MQTT-broker? en Reduxi Controller - MQTT API

8.3.4. Configuratie

Backup

Met de Configurator Backup-module kunnen alle configuratiegegevens van de Reduxi-controller naar het configuratiebronbestand worden geëxporteerd.

Herstellen

Met de Configurator Restore-module kunt u configuratiegegevens van het configuratiebronbestand naar de Reduxi-controller herstellen.

Bij het importeren van configuratiegegevens kunnen we het type configuratiegegevens selecteren dat we willen importeren (Cloud-verbinding, MQTT-verbinding, Netwerk, OpenVPN).

Opmerking: Bij het herstellen van configuratiegegevens worden alle gegevens verwijderd en kunnen ze niet worden hersteld!

8.3.5. Systeembeheerder van het distributienetwerk

8.3.6. Tijd

Met de tijdmodule kunnen we de tijdzone en de tijdserver invoeren waarmee het Reduxi-systeem de tijd bijwerkt.

Als u een geldige NTP-server hebt ingevoerd en de Reduxi-controller toegang heeft tot het internetnetwerk, worden de datum en tijd met een bepaalde tijdinterval bijgewerkt volgens de gegevens die van de NTP-server zijn verkregen.

Opmerking: Als de NTP-server niet is ingesteld, de Reduxi-controller geen toegang heeft tot internet, of de NTP-server niet bereikbaar is, kunt u de datum en tijd handmatig instellen.



8.3.7. Update

Met de update-module kunt u de Reduxi Configurator bijwerken met een up-to-date softwarepatch. Hier is automatische update mogelijk (voorkeursoptie met stabiel kanaal), of handmatig (waar de update wordt uitgevoerd door ons Reduxi-supportteam via externe assistentie (Open VPN)).

Opmerking: Bij het updaten gaan de gegevens die op de Reduxi-controller zijn opgeslagen niet verloren. De gegevens blijven op de controller.



8.3.8. Opnieuw opstarten

Met de module Opnieuw opstarten kunt u de Reduxi-controller opnieuw opstarten. Opnieuw opstarten kan in sommige gevallen bepaalde problemen oplossen. Tijdens het opnieuw opstarten is de Reduxi-controller niet beschikbaar en worden de metingen niet geregistreerd.
Opmerking: Als de Reduxi-configurator niet opnieuw opstart, ligt het probleem hoogstwaarschijnlijk bij de Reduxi-controller. Controleer de LED's aan de achterkant van de controller en neem contact op met onze support om het probleem op te lossen: support@reduxi.eu. U kunt lezen wat elk lampje betekent in de Instructies voor het aansluiten van de controller (Reduxi Controller).



8.3.9. Fabrieksinstellingen

Met de module Fabrieksinstellingen kunt u de Reduxi-controller terugzetten naar de fabrieksinstellingen ("Resetten"). Het resetten is bedoeld om alle gegevens te verwijderen en de Reduxi-controller te resetten.

Als u op fabrieksinstellingen klikt, worden twee vensters geopend:

1. Geef aan dat u begrijpt dat alle gegevens verloren gaan.
2. Bevestig het resetten van de controller naar de fabrieksinstellingen.

Tijdens een fabrieksreset is de Reduxi-controller niet beschikbaar en worden de metingen niet geregistreerd.

WAARSCHUWING: Als u de Reduxi-controller reset naar de fabrieksinstellingen, worden alle gegevens verwijderd en kunnen ze niet worden hersteld



8.3.10. Hulpmiddelen

Dit menu bevat enkele basis-hulpmiddelen voor probleemdiagnostiek:

- pingtest om de verbinding met het TCP/IP-verbonden apparaat te testen

- TCP-poorttest om de poorten van het TCP/IP-verbonden apparaat te testen

9. Gebruikers

De module Gebruikers biedt een volledig overzicht van alle gebruikers die zijn toegevoegd aan Reduxi Configurator.

Met deze module kunt u:

• gebruikers toevoegen,
• gebruikers weergeven en bewerken,
• gebruikers verwijderen.

9.1. Nieuwe gebruiker toevoegen

Om een nieuwe gebruiker toe te voegen, klikt u op de knop Nieuwe gebruiker. Het formulier voor het aanmaken van een nieuwe gebruiker verschijnt. Vul de vereiste velden in en sla de nieuwe gebruiker op.

Opmerking: Het is niet mogelijk om verschillende rollen toe te wijzen aan gebruikers in Reduxi Configurator. Elke toegevoegde gebruiker heeft volledige toegang tot Reduxi Configurator. U kunt verschillende rollen toewijzen aan een gebruiker in de Reduxi Cloud-applicatie. Om toegang te krijgen tot de webapplicatie, moet u verbinding maken met de Cloud. Instructies voor toegang tot de webapplicatie zijn beschikbaar op onze website support.reduxi.eu.

9.2. Gebruikers weergeven en bewerken

In de module Gebruikers krijgt u een overzicht van alle toegevoegde gebruikers.

Om een gebruiker te bewerken, klikt u op het pictogram "pen" helemaal rechts in de rij van de geselecteerde gebruiker. Hetzelfde formulier wordt geopend als bij het toevoegen van een nieuwe gebruiker.

Opmerking:  Nadat u een gebruikersnaam hebt aangemaakt, kan deze niet meer worden gewijzigd. U kunt de andere velden in het formulier echter wel bewerken.

9.3. Gebruikers verwijderen

U kunt gebruikers verwijderen in de module Gebruikers . Klik om te verwijderen op het pictogram "prullenbak" helemaal rechts in de rij van het geselecteerde apparaat. U moet altijd ten minste één actieve gebruiker hebben.

Opmerking: Als u de laatste actieve gebruiker wilt verwijderen, staat het systeem dit niet toe. U krijgt een foutmelding.



10. Profiel

U kunt de module Profiel openen in het zijmenu - linksonder. U kunt uw naam, achternaam en wachtwoord in uw profiel bewerken. U kunt uw gebruikersnaam niet wijzigen nadat u deze hebt aangemaakt. U kunt ook de taal wijzigen in het gedeelte Profiel.

Informatie over het privacybeleid vindt u ook in het gedeelte Profiel.

Opmerking: De Profielpagina laat u toe de huidige gebruiker te bewerken. Om andere gebruikers toe te voegen en te bewerken, gaat u naar 6. Gebruikersmodule
