Bespaar 30% op kosten met Reduxi: Intelligente aansluiting van uw Acond-warmtepomp via Modbus TCP/IP
1. Noodzakelijke stappen om communicatie tot stand te brengen tussen de Reduxi-controller en de Acond-warmtepomp
1.1 Activering van de Modbus TCP-functie op de warmtepomp
Activering en de nodige firmware-update worden uitgevoerd door een Acond-servicetechnicus.
Om een afspraak te maken, kunt u contact opnemen met de klantenservice van Acond: https://www.acond.com/en#contact-us
Belangrijk: Nadat de instellingen zijn geactiveerd, moet de installateur u het IP-adres van de warmtepomp verstrekken. We raden aan om een statisch adres te gebruiken. Dit is later vereist.
1.2 Vereiste componenten voor het aansluiten van de Reduxi-controller op de Acond-warmtepomp.
Om de verbinding tussen de Reduxi-controller en de Acond-warmtepomp tot stand te brengen, zijn twee componenten nodig:
- Reduxi Controller
- Ethernetkabel
2. De Reduxi-controller aansluiten op de Acond-warmtepomp

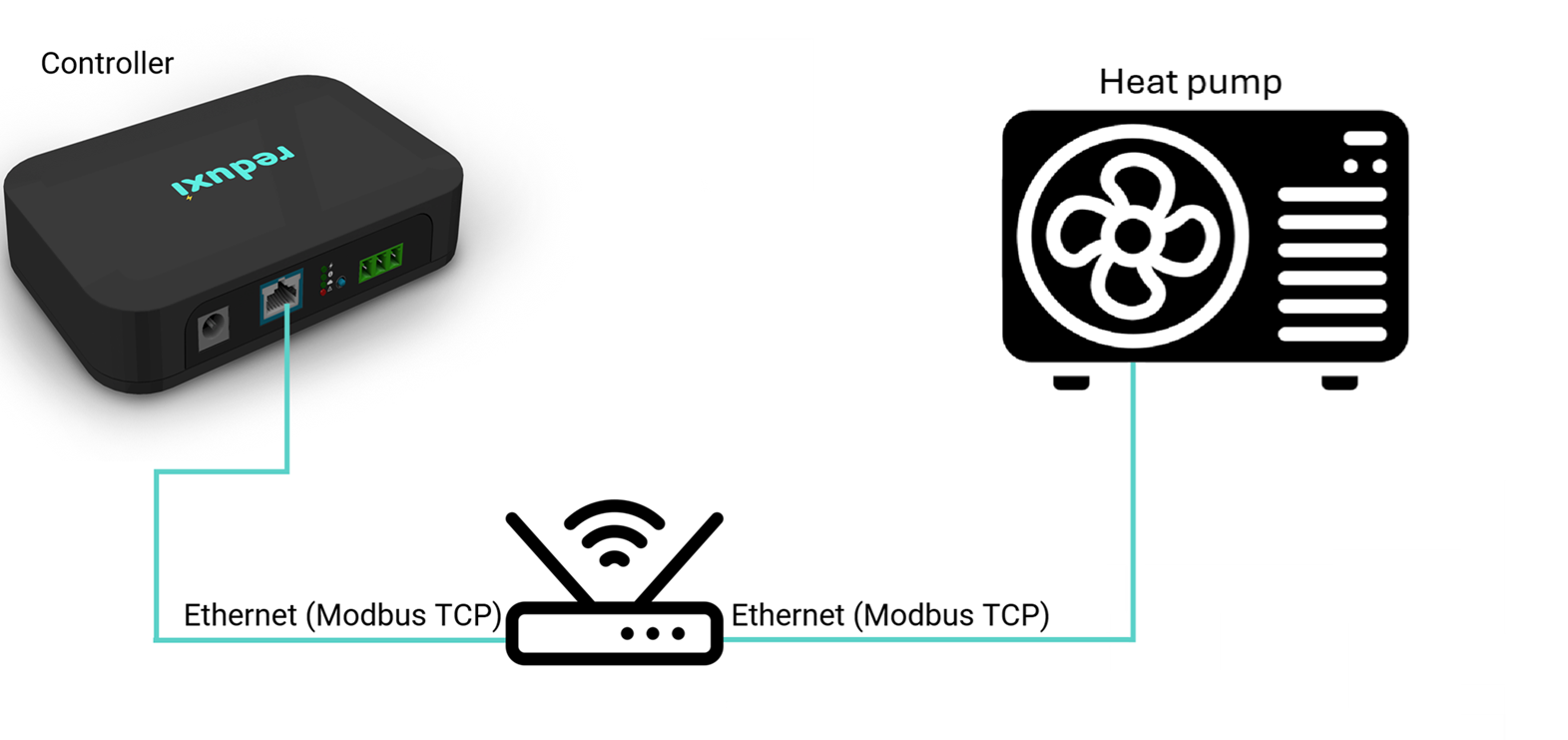

2.1 Een symbolische afbeelding van de volledige aansluiting van de Reduxi-controller op de warmtepomp wordt hieronder weergegeven:
2.2 Sluit de Ethernet-kabel aan op uw Acond-warmtepomp en de Reduxi-controller:
De locatie van de Ethernet-kabelaansluiting varieert afhankelijk van het model. Raadpleeg de handleiding van uw warmtepomp voor gedetailleerde informatie.
Nadat u de Ethernet-kabel op de warmtepomp hebt aangesloten, sluit u het andere uiteinde van de kabel aan op uw router of een lokale switch. Volg daarna dezelfde procedure met de Reduxi-controller.
3. De warmtepomp toevoegen als een nieuw apparaat in de Reduxi-configurator
Om een nieuwe warmtepomp als apparaat toe te voegen of een bestaande te bewerken, volgt u deze stappen, die in de onderstaande punten worden beschreven.
3.1 Een apparaat toevoegen
Log lokaal in op de Reduxi-configurator-applicatie op de controller en druk op de knop Apparaat toevoegen:
3.2 Selecteer het apparaat dat u wilt toevoegen

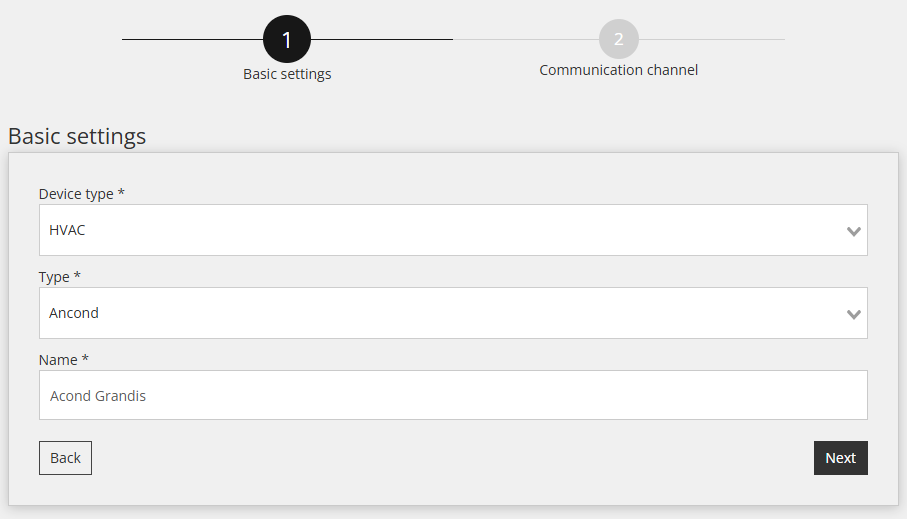

Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat dat u wilt toevoegen:
- Apparaattype: HVAC,
- Type: Acond
- Naam: Geef de naam van het apparaat op, bijvoorbeeld: Acond Grandis
Nadat alles is ingevoerd, drukt u op "Volgende".

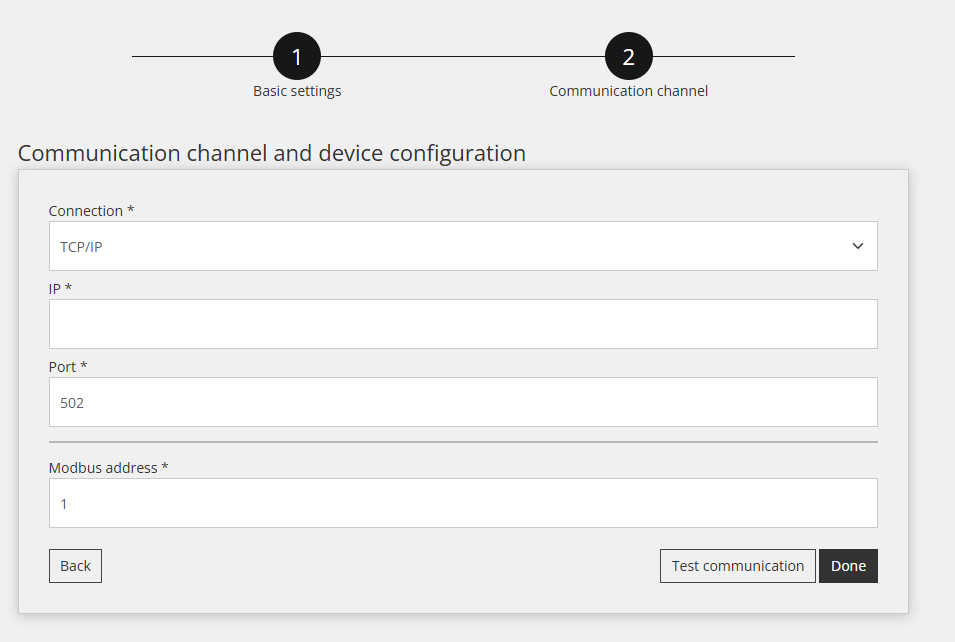

3.3 Communicatiekanaal
Hier moet u de informatie over de verbinding met het apparaat invullen:
- Verbinding: TCP/IP
- IP: Voer het IP-adres in dat u van de Acond-technicus hebt ontvangen
- Poort: 502
- Modbus-adres: standaard 1, maar deze informatie is ook afkomstig van de technicus
3.4 Communicatietest
De communicatietest wordt uitgevoerd met behulp van de knop "Test communicatie", die zich rechtsonder bevindt na alle parametervelden van het communicatiekanaal.
De communicatietest kan twee antwoorden opleveren:

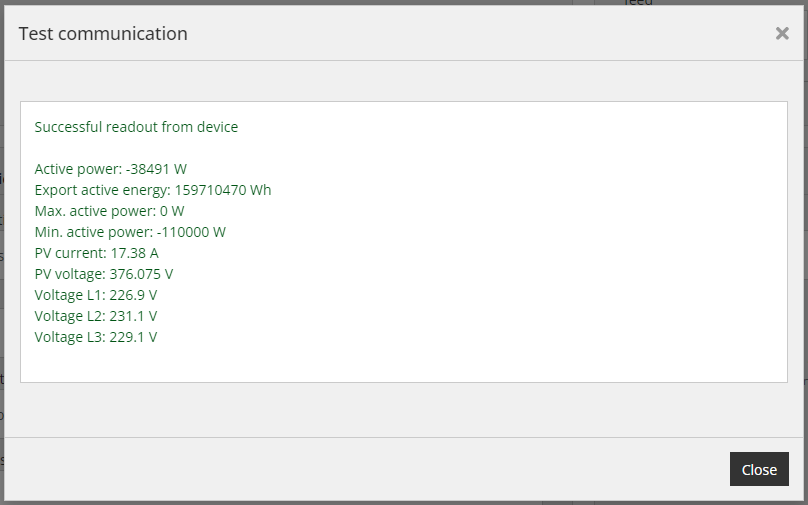

1. De communicatie werkt naar behoren, afbeelding hieronder:

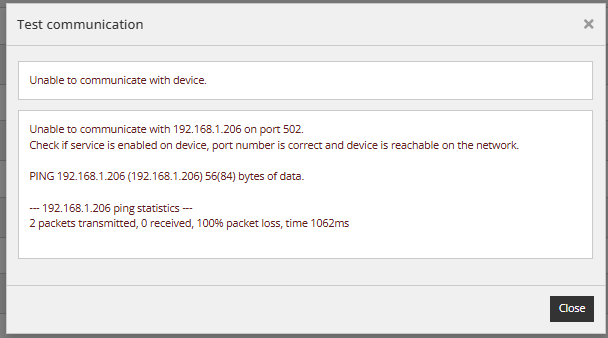

2. De communicatie werkt niet naar behoren, de afbeelding hieronder:

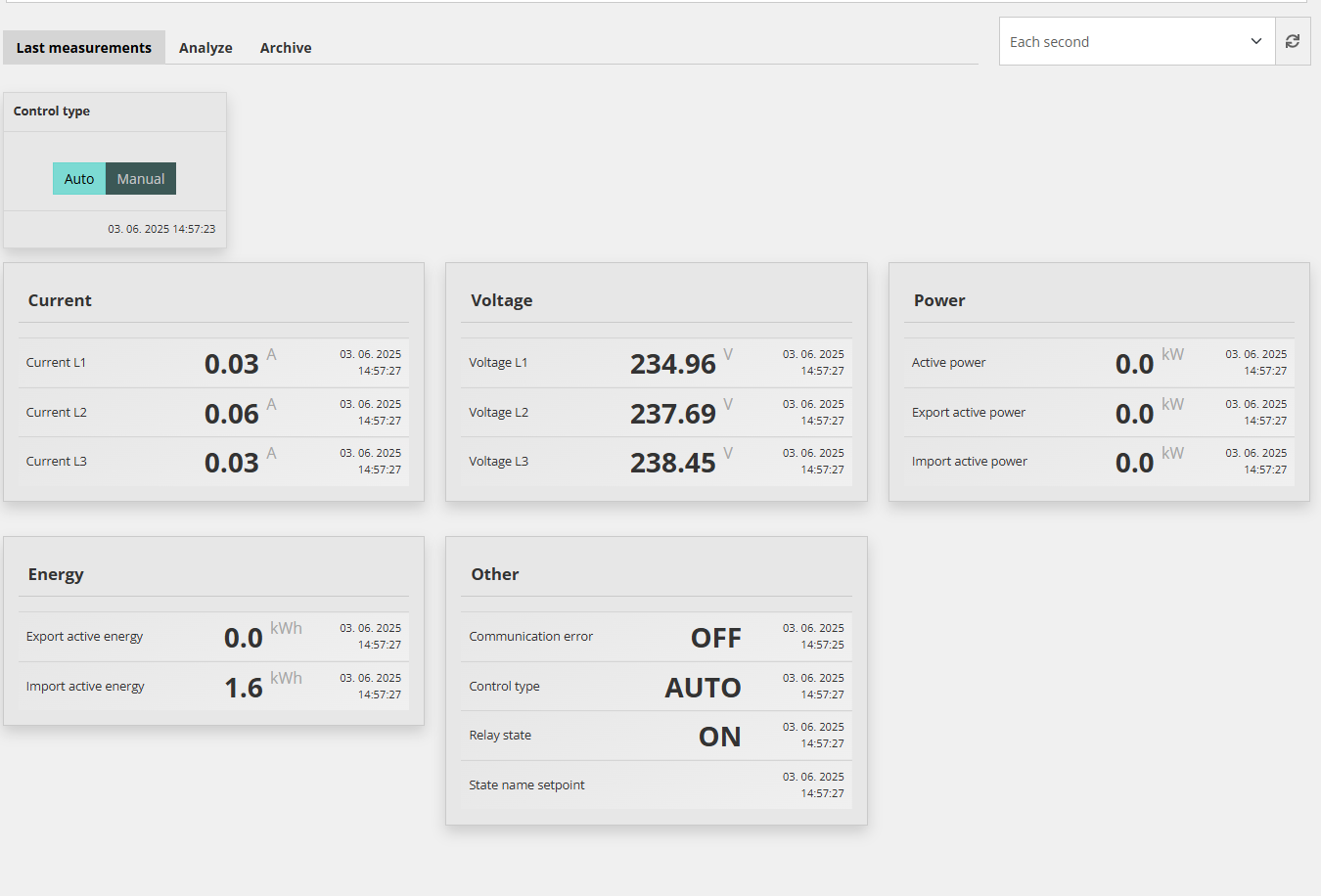

3.5 Laatste metingen
Na een succesvolle communicatie met het nieuw toegevoegde apparaat, kunnen de waarden ervan worden gecontroleerd onder Apparaten - Acond-warmtepomp in de Reduxi-configurator als een extra test.
Voor geavanceerde warmtepompbediening integreert u het apparaat in de Reduxi-systeemstrategie. Onder Apparaten - Acond-warmtepomp in de Reduxi-configurator moet het bedieningstype worden ingesteld op AUTO, zodat opdrachten voor de strategie de warmtepomp beïnvloeden.
Om maximale flexibiliteit en energiekostenreductie te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van de strategie op deze link: Strategieën voor Reduxi-controller.
Na het succesvol toevoegen van het apparaat en het controleren van de waarden, kan het apparaat ook worden geïnspecteerd en bediend via de Reduxi-applicatie.
