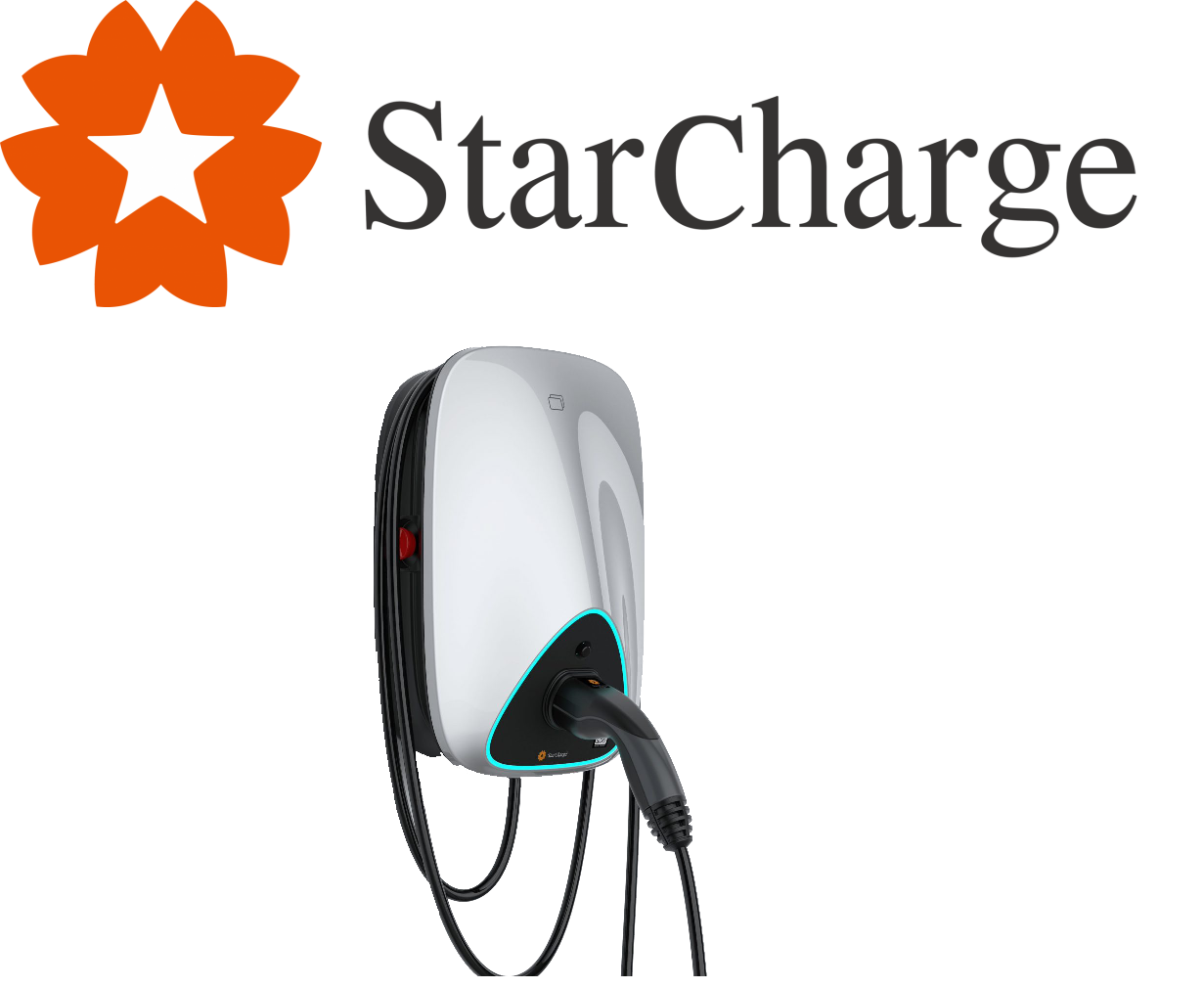

Reduxi met StarCharge Aurora AC EVSE-oplader

Bijgewerkt

Verbind de Reduxi-controller met StarCharge Aurora en profiteer van het OCPP-protocol. Reduxi kan uw elektriciteitsrekening met 70% verlagen.

1. Installeren

Installeer de wallbox volgens de instructies van de fabrikant en neem hem in gebruik.

Voor meer details, volg de link naar de handleiding:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

U hebt drie opties om het laadstation met internet te verbinden: via SIM-kaart, WiFi of Ethernet.

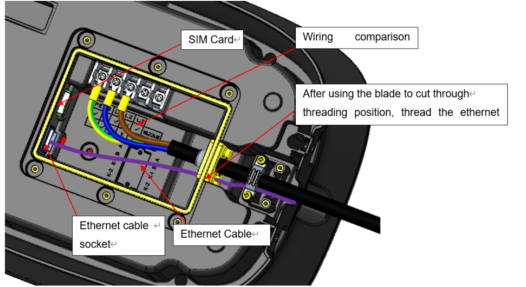

De volgende foto toont het aansluitgebied van het laadstation. Daar kunt u de SIM-kaart plaatsen of de Ethernet-kabel aansluiten naast de AC-aansluiting:

2. Aurora-webpaginalogin

Zodra het laadstation is geïnstalleerd, moet u er verbinding mee maken via uw pc of laptop.



2.1 Verbinding via Ethernet-kabel:

  1. Sluit uw pc of laptop rechtstreeks aan op het laadstation of als alternatief op een lokale switch waarop het laadstation ook is aangesloten.

  2. Stel tijdelijk het IP-adres van uw pc of laptop in. Gebruik een IP-adres tussen 192.168.88.1-200
    We raden programma's aan zoals NetSetMan of vergelijkbaar. Als alternatief kunnen de instellingen ook rechtstreeks in het besturingssysteem worden gemaakt voor de bijbehorende netwerkverbinding.

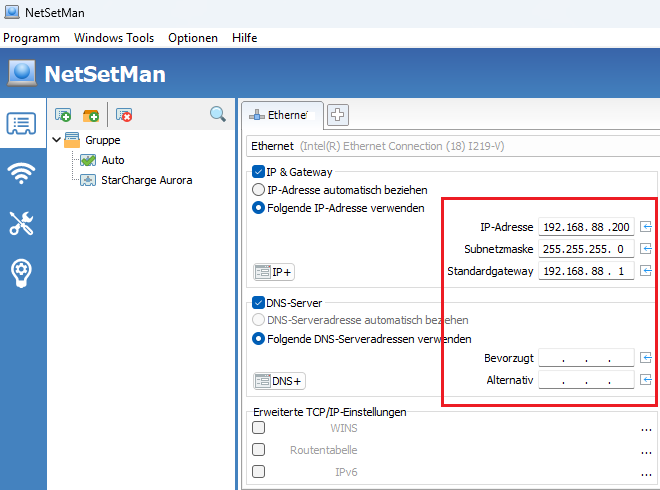

    NetSetMan:

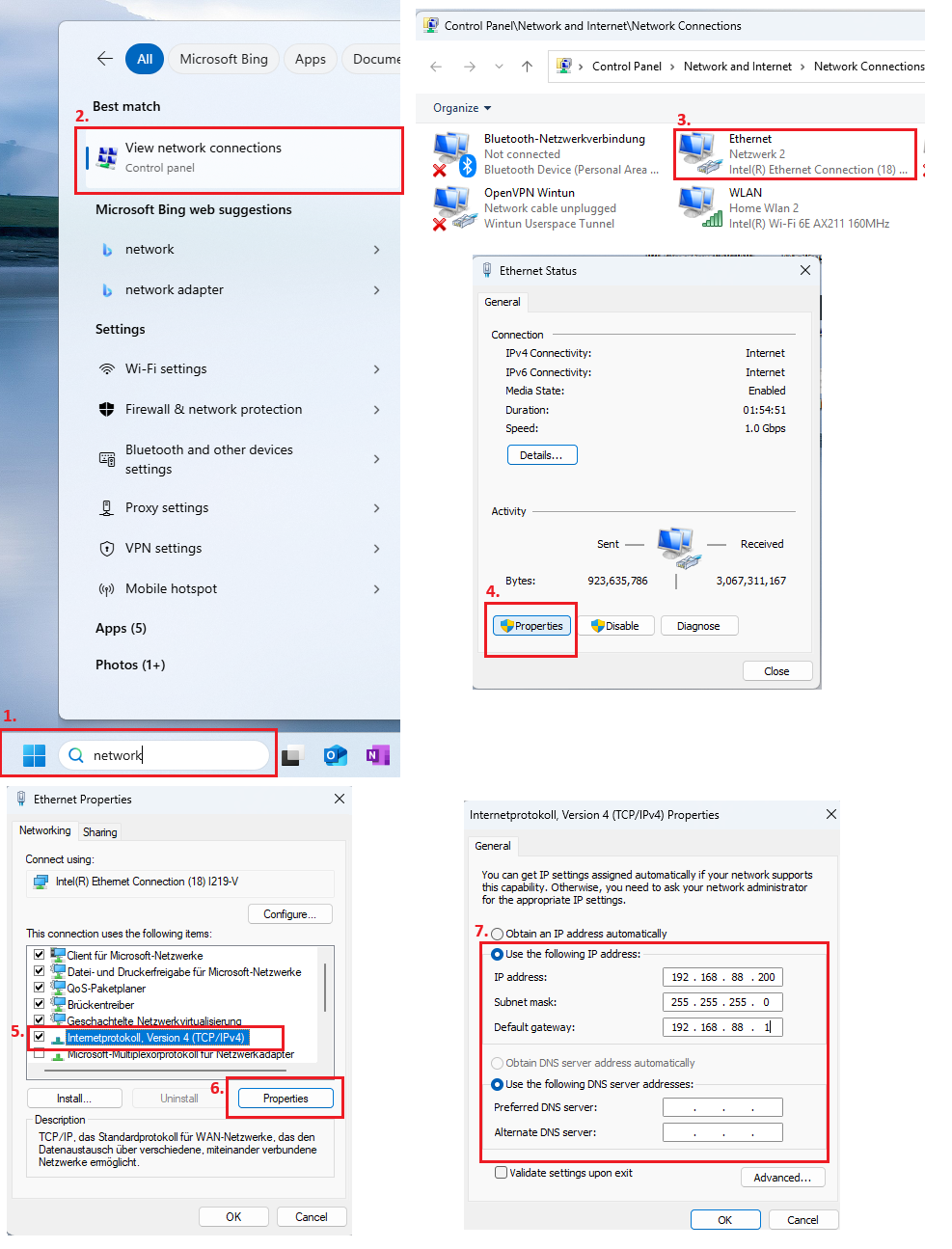

    Windows-instellingen:

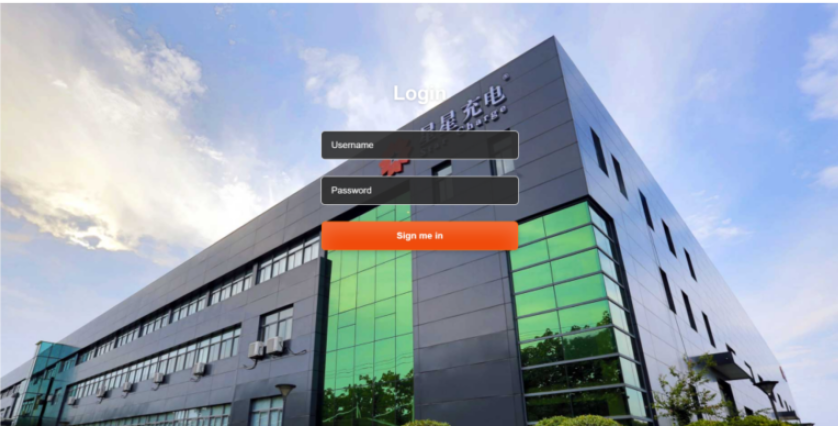

  3. Open uw browser en voer het standaard IP-adres van het laadstation in: 192.168.88.206

    om in te loggen, gebruikt u:
    gebruiker: wbdh
    wachtwoord: 26835941

  4. Nu zou u zich op de webinterface van het laadstation moeten bevinden:

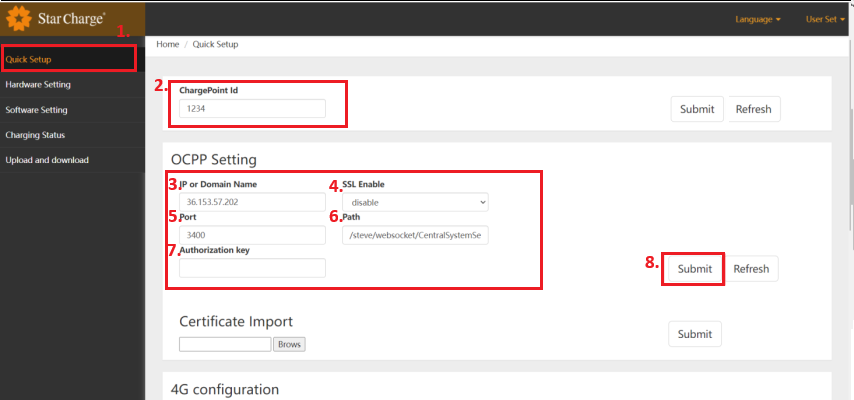

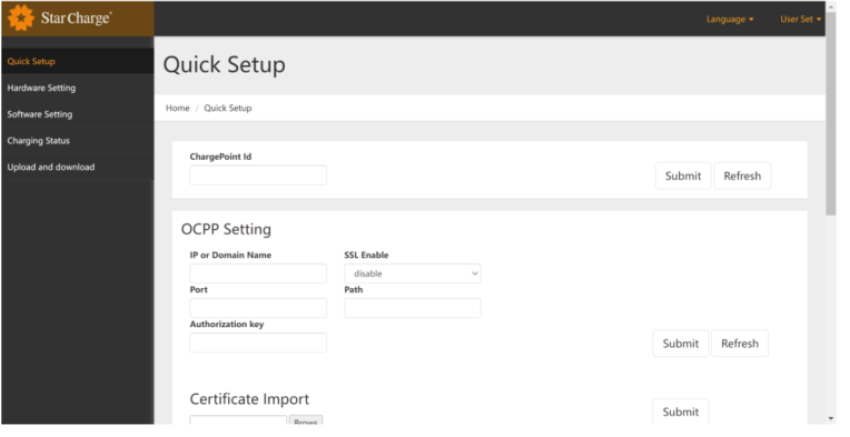

3. Voer Chargepoint-ID in en stel OCPP in

  1. Selecteer Snelle installatie aan de linkerkant van de hoofdpagina
  2. Voer de ChargePoint-ID in en bevestig door op Verzenden te klikken
    Belangrijk: Noteer dit voor later
  3. Voer het IP-adres in van de Reduxi Controller die ter plaatse is geïnstalleerd.
  4. SSL_Enable: De waarde is 1 wanneer de backend TLS gebruikt voor toegang, anders is de waarde 0.
  5. Voer poortnummer 9000 in
  6. Voer het pad van de Reduxi-controller in: /ocpp/1.6/json
  7. Autorisatiesleutel: laat dit gewoon leeg
  8. Klik op de Verzenden in OCPP Part om te bevestigen dat de instellingsinformatie aan de backend wordt geleverd.



4. Configureer netwerkinstellingen van de Aurora

Zodra u zich op de webinterface van het laadstation bevindt, moet u de netwerkinstellingen configureren.

U hebt de volgende opties om het laadstation met internet of een lokaal netwerk te verbinden:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

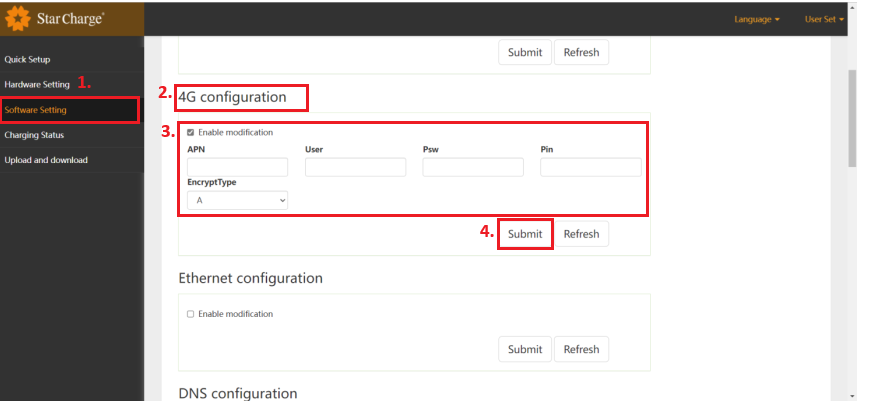

4.1 4G (SIM)

  1. Selecteer Software-instelling aan de linkerkant van de hoofdpagina.
  2. Zoek 4G-configuratie
  3. Klik op Wijziging inschakelen en voer de informatie in die u van uw mobiele provider hebt ontvangen.

  4. Bevestig met verzenden

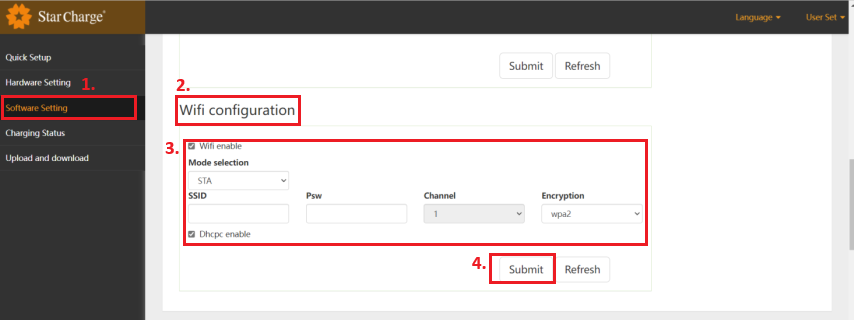

4.2 WiFi

  1. Selecteer Software-instelling aan de linkerkant van de hoofdpagina

  2. Zoek WiFi-configuratie en schakel deze in

  3. Kies onder Modusselectie STA en vul “SSID” (Wi-Fi ID) “Psw” (Wi-Fi-wachtwoord) en “Encryptie” in (kies over het algemeen wpa2)
    We raden u aan een statisch IP-adres toe te wijzen op basis van het netwerk dat op uw locatie beschikbaar is.
    Belangrijk: Noteer dit adres, want u hebt het later nodig.

  4. Bevestig door op verzenden te klikken.

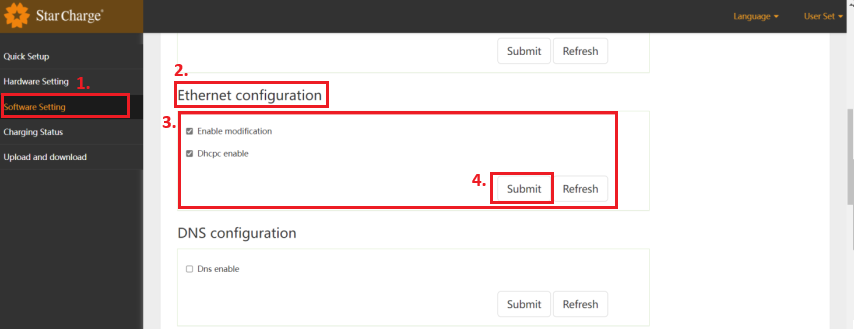

4.3 LAN (Ethernet)

  1. Selecteer Software-instelling aan de linkerkant van de hoofdpagina

  2. Zoek Ethernet-configuratie en schakel deze in

  3. We raden u aan een statisch IP-adres toe te wijzen op basis van het netwerk dat op uw locatie beschikbaar is.
    Belangrijk: Noteer dit adres, want u hebt het later nodig.

  4. Bevestig door op verzenden te klikken.



Zodra u deze instellingen hebt voltooid, koppelt u uw apparaat los van het laadstation en sluit u, als u een LAN-verbinding gebruikt, de Ethernet-kabel aan op de Reduxi-controller of een switch. Ga vervolgens verder met de installatie op de Reduxi-controller.





5. Maak een configuratie voor OCPP-communicatie tussen de Starcharge Aurora en de Reduxi-controller

4.1 Apparaat toevoegen

Log eerst in op de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop Apparaat toevoegen te klikken.

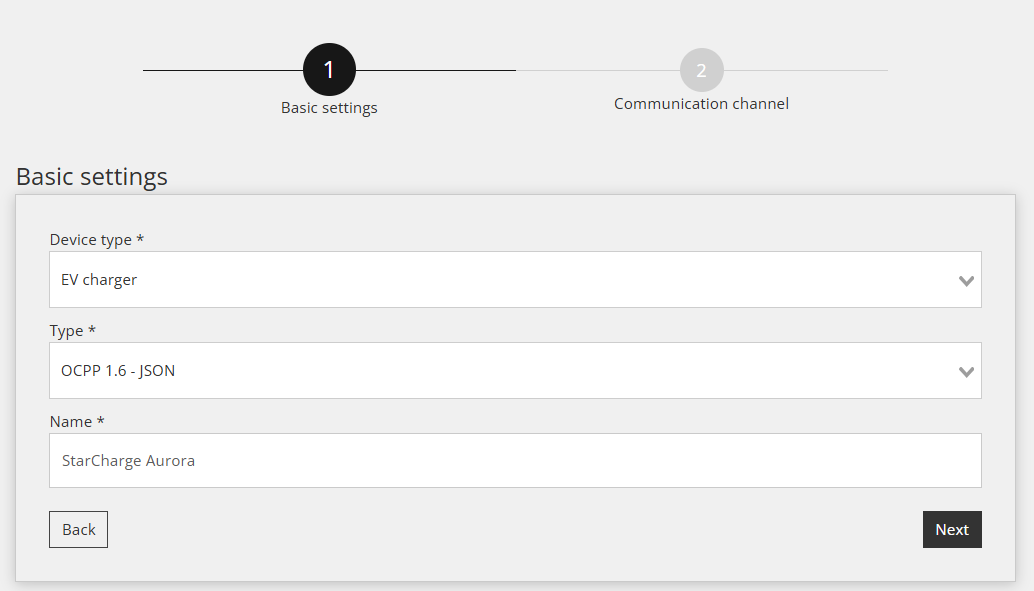

4.2 Selecteer het apparaat dat u wilt toevoegen


Binnen de eerste stap worden basisinstellingen gedefinieerd:

  • Selecteer Apparaattype: EV-oplader,
  • Selecteer Type: OCPP 1.6 - JSON,
  • Geef het apparaat de gewenste naam, bijvoorbeeld: StarCharge Aurora

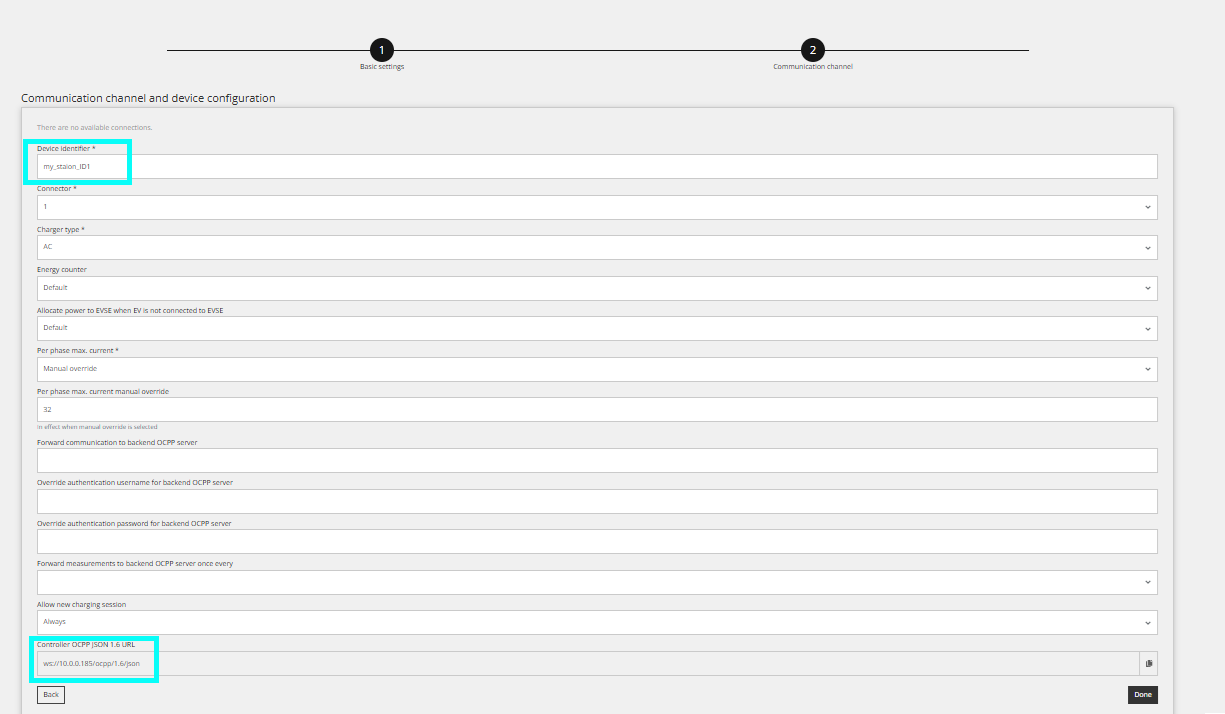

4.3 Apparaatconfiguratie voor OCPP


De tweede stap wordt gebruikt voor het communicatiekanaal, zodat de OCPP-communicatie correct werkt.



Definieer eerst de apparaat-ID (deze moet hetzelfde zijn als op het laadstation).
In het geval van het OCPP json 1.6-protocol is een URL vereist, die automatisch wordt gegenereerd door de Reduxi-controller. Zodra u de URL heeft gegenereerd, moet u /Apparaat-ID aan het einde van de URL toevoegen.  Voorbeeld-URL: ws://192.168.1.200/ocpp/1.6/json/mijn_station_ID1.


4.5 Communicatie testen


Communicatie testen gebeurt via de knop Communicatie testen rechtsonder na alle velden van het communicatiekanaal.



Er zijn drie verschillende gevallen van communicatierespons.

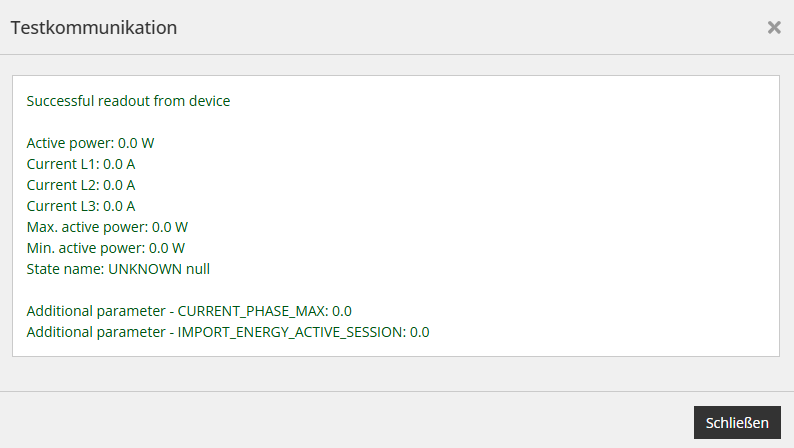

Geval 1: Communicatie werkt correct:

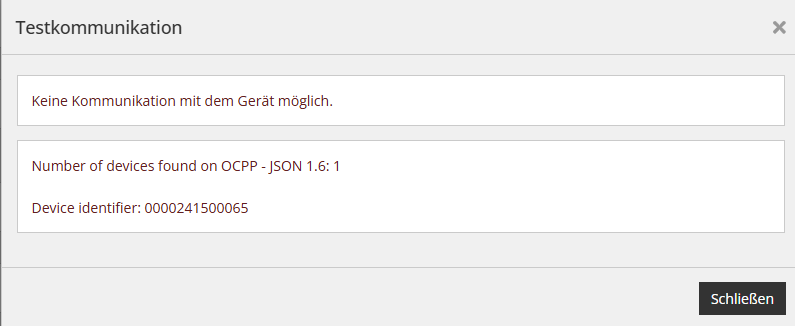

Geval 2: Kan niet communiceren met apparaat 1, de ID van het apparaat is niet ingesteld of is anders:

In dit geval komt de ID die u aan de Reduxi-controller hebt toegewezen niet exact overeen met de ID van het laadstation. Controleer de informatie en probeer het opnieuw.



Case 3: Er is geen apparaat met OCPP 1.6-communicatie gevonden:

In dit geval zijn de instellingen op het laadstation niet opgeslagen, of heeft Aurora geen internetverbinding, of is het pad naar de Reduxi-controller onjuist. Controleer de internetverbinding van de oplader, de bedrading (indien aanwezig) en de instellingen.

Zodra het apparaat succesvol is toegevoegd via de configurator, kan het worden bewaakt en beheerd via de cloudapplicatie Reduxi.
