Starcharge Aurora AC EVSE-laadpaal aansluiten op de Reduxi controller
Sluit de Reduxi Controller via het OCPP-protocol aan op de StarCharge Aurora. Reduxi kan uw energierekening met 70% verlagen.
Tekstbeschrijving van deze afbeelding

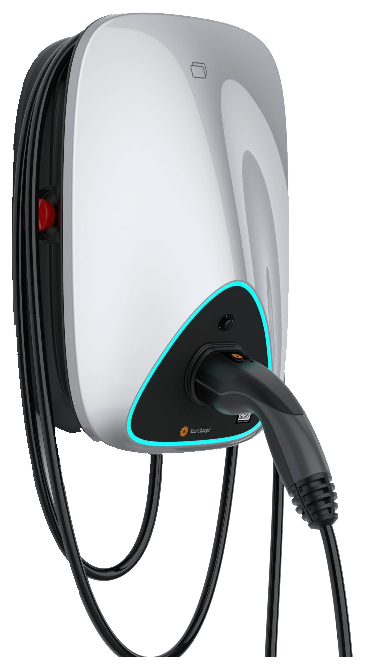

Foto van een aan de muur gemonteerde EV-lader (wallbox) op een witte achtergrond. De behuizing is glanzend wit en zilver met een zwart onderpaneel aan de voorkant, omlijnd door een cyaankleurige lichtstrip. Een zwarte laadstekker zit in het stopcontact aan de voorkant en een dikke zwarte kabel hangt eronder in lussen. Aan de linkerkant van de behuizing is een rode knop of een rood lampje zichtbaar. Op het voorpaneel staat een klein logo. Geen leesbare tekst.
- Technische documentatie
- Benodigde apparatuur
- De laadpaal installeren
- Inloggen op de webinterface van de Aurora
- Het ChargePoint-ID invoeren en OCPP instellen
- De netwerkinstellingen van de Aurora configureren
- Inloggen op de Reduxi-webinterface
- De Aurora toevoegen aan Reduxi
- De meetwaarden controleren
- Samenvatting
- Veelvoorkomende problemen
- Gerelateerde artikelen
1 Technische documentatie
Document van de fabrikant voor de StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Installatie, inbedrijfstelling, laden en onderhoud van de Aurora-wallbox.
2 Benodigde apparatuur
U hebt nodig:
- Reduxi Controller
- StarCharge Aurora AC-wallbox, geïnstalleerd
- Pc of laptop om de webinterface van de laadpaal te openen
- Ethernetkabel (voor de LAN-verbinding of voor de eerste login)
- SIM-kaart (alleen voor de 4G-verbinding)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De laadpaal installeren
Installeer de wallbox volgens de instructies van de fabrikant en neem hem in gebruik. Details staan in de handleiding: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
U hebt drie opties om het laadstation met internet te verbinden: SIM-kaart, Wi‑Fi of Ethernet.
De foto toont het aansluitgedeelte van het laadstation. Plaats de SIM-kaart of sluit de Ethernetkabel aan naast de AC-aansluiting.
Tekstbeschrijving van deze afbeelding
Installatietekening van het aansluitgedeelte in de behuizing van de StarCharge Aurora-laadpaal, schuin gezien: een donkere laadpaalbehuizing met een geel omlijnd vak met het klemmenblok met gekleurde draden (geelgroen, blauw, bruin, zwart) en een paarse Ethernetkabel die rechts door een kabelopening naar buiten loopt. Tekstverwijzingen: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Rode lijnen verbinden elke verwijzing met het bijbehorende onderdeel.
4 Inloggen op de webinterface van de Aurora
Maak na de installatie met een pc of laptop verbinding met het laadstation.
4.1 Verbinding via een Ethernetkabel
192.168.88.1 en 192.168.88.200. Wij raden een programma zoals NetSetMan aan. U kunt het ook instellen in het besturingssysteem bij de netwerkverbinding.Tekstbeschrijving van deze afbeelding
Schermafbeelding van het programma NetSetMan (Duitstalig menu: Programm, Windows Tools, Optionen, Hilfe). Links: een profielboom met de groep Gruppe met de profielen Auto en StarCharge Aurora. Rechts: tabblad Ethernet met de adapter Intel(R) Ethernet Connection (18) I219-V. Sectie IP & Gateway aangevinkt: IP-Adresse automatisch beziehen [IP automatisch verkrijgen] niet geselecteerd; Folgende IP-Adresse verwenden [het volgende IP-adres gebruiken] geselecteerd. In een rood kader: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Sectie DNS-Server aangevinkt: DNS-Serveradresse automatisch beziehen niet geselecteerd; Folgende DNS-Serveradressen verwenden geselecteerd; Bevorzugt [voorkeur]: leeg; Alternativ [alternatief]: leeg (beide in het rode kader). Daaronder: Erweiterte TCP/IP-Einstellungen met WINS, Routentabelle en IPv6, allemaal niet aangevinkt.
Tekstbeschrijving van deze afbeelding
Collage van zes Windows 11-schermafbeeldingen met rode kaders en rode cijfers 1 tot 7 die laten zien hoe u een vast IP-adres instelt op de Ethernetadapter. Stap 1: zoekvak van het startmenu in de taakbalk met de getypte tekst network. Stap 2: zoekresultaat Best match: View network connections, Control panel (rood kader); daaronder websuggesties en instellingenitems (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Stap 3: Control Panel, Network and Internet, venster Network Connections met een lijst van adapters (Bluetooth-Netzwerkverbindung niet verbonden, OpenVPN Wintun netwerkkabel losgekoppeld, Ethernet Network 2 Intel(R) Ethernet Connection (rood kader), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Stap 4: dialoogvenster Ethernet Status met een rood kader om de knop Properties. Stap 5: dialoogvenster Ethernet Properties (Duitstalige lijst met items), met Internet Protocol, Version 4 (TCP/IPv4) geselecteerd (rood kader). Stap 6: rood kader om de knop Properties van dat dialoogvenster. Stap 7: dialoogvenster Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically niet geselecteerd; Use the following IP address geselecteerd, met de velden IP address, Subnet mask en Default gateway ingevuld met getallen in de vorm 192.168.x.x (exacte cijfers; het subnetmasker lijkt op 255.255.255.0); Use the following DNS server addresses geselecteerd, Preferred DNS server en Alternate DNS server leeg; rood kader om deze velden.
192.168.88.206. Log in met de onderstaande standaardgebruiker en het standaardwachtwoord.| Parameter | Waarde |
|---|---|
| Gebruiker | wbdh |
| Wachtwoord | 26835941 |
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de weblogin van de Aurora-laadpaal. Achtergrond: foto van een modern kantoor- of fabrieksgebouw met een donkere gevel en groene glazen delen onder een blauwe lucht; een bedrijfslogo en Chinese tekens zijn vaag zichtbaar op de gevel. In het midden: de kop Login (vaag), twee donkere invoervelden met de labels Username en Password (een klein rood teken zit aan het rechteruiteinde van het veld Username) en een oranje knop Sign me in. De inhoud van de velden wordt niet getoond.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van StarCharge, pagina Quick Setup (kruimelpad Home / Quick Setup). Donker linkermenu: Quick Setup (gemarkeerd), Hardware Setting, Software Setting, Charging Status, Upload and download. Bovenbalk: Language, User Set. Velden: ChargePoint Id: leeg, met de knoppen Submit en Refresh. Sectie OCPP Setting: IP or Domain Name: leeg; SSL Enable: disable (keuzelijst); Port: leeg; Path: leeg; Authorization key: leeg; knoppen Submit en Refresh. Sectie Certificate Import: bestandsveld met een knop Browse en een knop Submit.
5 Het ChargePoint-ID invoeren en OCPP instellen
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van StarCharge, pagina Quick Setup, met rode kaders en rode cijfers 1 tot 8. Rood kader 1: Quick Setup in het donkere linkermenu (andere items: Hardware Setting, Software Setting, Charging Status, Upload and download). Rood kader 2: ChargePoint Id: 1234. Rood kader om het formulier OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (afgesneden, einde niet getoond); 7. Authorization key: leeg. Rood kader 8: knop Submit naast een knop Refresh. Daaronder: Certificate Import met een bestandsveld, een knop Brows en een knop Submit; kop 4G configuration.
1 als de backend TLS gebruikt voor toegang, anders 0.9000 in./ocpp/1.6/json
6 De netwerkinstellingen van de Aurora configureren
Configureer in de webinterface hoe het laadstation verbinding maakt met internet of het lokale netwerk. Opties: 4G (SIM), Wi‑Fi of LAN (Ethernet).
6.1 4G (SIM)
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van StarCharge, pagina Software Setting, met rode kaders en rode cijfers 1 tot 4. Donker linkermenu: Quick Setup, Hardware Setting, Software Setting (gemarkeerd, rood kader 1), Charging Status, Upload and download. Hoofdgedeelte: kop 4G configuration (rood kader 2). Rood kader 3 om het formulier: Enable modification (selectievakje, lijkt aangevinkt); velden APN, User, Pwd, Pin, allemaal leeg; keuzelijst EncrypType. Rood kader 4 om de knop Submit, naast Refresh. Daaronder: kop Ethernet configuration met selectievakje Enable modification (niet aangevinkt) en de knoppen Submit en Refresh; kop DNS configuration.
6.2 Wi‑Fi
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van StarCharge, pagina Software Setting, met rode kaders en rode cijfers 1 tot 4. Donker linkermenu: Quick Setup, Hardware Setting, Software Setting (gemarkeerd, rood kader 1), Charging Status, Upload and download. Hoofdgedeelte: kop Wifi configuration (rood kader 2). Rood kader 3 om het formulier: Wifi enable (aangevinkt); Mode selection: STA (keuzelijst); SSID: leeg; Pwd: leeg; Channel: 1 (grijze keuzelijst); Encryption: WPA2 (keuzelijst); een tweede aangevinkt selectievakje met het label Encryption enable. Rood kader 4 om de knop Submit, naast een knop Refresh.
6.3 LAN (Ethernet)
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van StarCharge, pagina Software Setting, met rode kaders en rode cijfers 1 tot 4. Donker linkermenu: Quick Setup, Hardware Setting, Software Setting (gemarkeerd, rood kader 1), Charging Status, Upload and download. Bovenbalk: Language, User Set. Hoofdgedeelte: kop Ethernet configuration (rood kader 2). Rood kader 3 om twee aangevinkte selectievakjes: Enable modification en Dhcp enable. Rood kader 4 om de knop Submit, naast een knop Refresh. Daaronder: kop DNS configuration met een niet-aangevinkt selectievakje Dns enable en de knoppen Submit en Refresh.
7 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
8 De Aurora toevoegen aan Reduxi
Zet de OCPP-communicatie op tussen de StarCharge Aurora en de Reduxi Controller.
8.1 Basisinstellingen
Log in op de lokale Reduxi Configurator (zie punt 7) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk van de Reduxi Configurator. Koptekst: logo reduxi Configurator. Sectie Devices (met een minpictogram) toont: Iskraemeco AM550 (pictogram van een elektriciteitsmast) en twee items met zonpictogrammen en zonder zichtbare namen. Onderaan staat een knop Add device met een plusteken, gemarkeerd met een cyaan rechthoek.
Selecteer in de eerste stap de basisinstellingen:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Naam: een naam naar keuze, bijvoorbeeld StarCharge Aurora
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator, stap 1 van 2 Basic settings. Stappenindicator: 1 Basic settings (actief), 2 Communication channel (grijs). Formulier Basic settings: Device type (verplicht): EV charger; Type (verplicht): OCPP 1.6 - JSON; Name (verplicht): StarCharge Aurora. Knoppen: Back (links), Next (rechts, donker).
8.2 Communicatie-instellingen
In de tweede stap stelt u het communicatiekanaal voor OCPP in. Definieer de Device identifier. Dit moet dezelfde ID zijn als het ChargePoint-ID op het laadstation. De Reduxi Controller genereert de URL voor OCPP JSON 1.6 automatisch. Voeg /Device ID toe aan het einde van deze URL.
| Parameter | Waarde |
|---|---|
| Apparaat-ID | Hetzelfde als het ChargePoint-ID op het laadstation |
| Controller OCPP JSON 1.6 URL | Gegenereerd door de controller. Voeg /Device ID toe aan het einde. Voorbeeld: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator, stap 2 van 2 Communication channel (stap 1 Basic settings, stap 2 Communication channel). Formulier Communication channel and device configuration, opmerking: There are no available connections. Velden: Device identifier (verplicht): my_staion_ID1 [zoals getoond], gemarkeerd met een cyaankleurige rechthoek; Connector (verplicht): 1; Charger type (verplicht): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (verplicht): Manual override; Per phase max. current manual override: 32, hint: In effect when manual override is selected; Forward communication to backend OCPP server: leeg; Override authentication username for backend OCPP server: leeg; Override authentication password for backend OCPP server: leeg; Forward measurements to backend OCPP server once every: lege keuzelijst; Allow new charging session: Always. Laatste veld, gemarkeerd met een cyaankleurige rechthoek: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, met rechts een kopieerpictogram. Knoppen: Back (links), Done (rechts, donker).
8.3 De communicatie testen
Klik rechtsonder, onder de velden van het communicatiekanaal, op Test communication. De test controleert de OCPP-communicatie en slaat niets op. Als de test slaagt, klikt u op Done: alleen met Done wordt het apparaat aangemaakt.
De test geeft een van drie resultaten:
Geval 1: de communicatie werkt correct.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een Duitstalig dialoogvenster Testkommunikation in de Reduxi Configurator, met een sluit-X. Groene tekst in een wit vak: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Donkere knop rechtsonder: Schließen [Sluiten].
Geval 2: geen communicatie met apparaat 1 mogelijk, de ID van het apparaat is niet ingesteld of wijkt af.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een Duitstalig dialoogvenster Testkommunikation in de Reduxi Configurator, met een sluit-X. Eerste vak, rode tekst: Keine Kommunikation mit dem Gerät möglich. [Geen communicatie met het apparaat mogelijk.] Tweede vak, rode tekst: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Donkere knop rechtsonder: Schließen [Sluiten].
De ID die u in de Reduxi Controller hebt toegewezen, komt niet exact overeen met de ID van het laadstation. Controleer beide en probeer het opnieuw.
Geval 3: er is geen apparaat met OCPP 1.6-communicatie gevonden.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een Duitstalig dialoogvenster Test communication in de Reduxi Configurator, titel: Testkommunikation, met een sluit-X. Bericht in rode tekst in een wit vak: Keine Kommunikation mit dem Gerät möglich. [Geen communicatie met het apparaat mogelijk.] Donkere knop rechtsonder: Schließen [Sluiten].
De instellingen op het laadstation zijn niet opgeslagen, de Aurora heeft geen internetverbinding of het pad naar de Reduxi Controller is onjuist. Controleer de internetverbinding van de laadpaal, de bedrading (indien aanwezig) en de instellingen.
9 De metingen controleren
9.1 Laatste metingen
Controleer nadat de communicatie tot stand is gebracht de metingen van het nieuwe apparaat onder Devices – Last measurements in de Reduxi Configurator.
9.2 Aansturing door Reduxi inschakelen
Voor geavanceerde aansturing van de laadpaal integreert u het apparaat in de Reduxi-strategie. Stel onder Devices in de Reduxi Configurator het control type in op AUTO. Pas dan hebben strategiecommando's invloed op de laadpaal.
Om dynamische prijzen en dynamische tarieven te gebruiken, definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat het apparaat is toegevoegd, kunt u het ook bewaken en aansturen in de Reduxi cloudapplicatie.
✓ Samenvatting
Voorbereiding (punt 1–3): Lees de handleiding, verzamel de apparatuur en installeer de wallbox.
StarCharge Aurora (punt 4–6): Log in op de webinterface, voer het ChargePoint-ID en de OCPP-gegevens van de controller in en stel daarna 4G, Wi‑Fi of LAN in.
Toevoegen aan Reduxi (punt 7–8): Log in, voeg een apparaat van het type OCPP 1.6 - JSON toe met het ChargePoint-ID als Device identifier, voer Test communication uit en klik op Done.
In gebruik nemen (punt 9): Controleer de laatste metingen en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Test communication: de ID van het apparaat is niet ingesteld of wijkt af | De Device identifier in Reduxi moet exact overeenkomen met het ChargePoint-ID van de laadpaal (punt 5, punt 8.2). |
| Test communication: er is geen apparaat met OCPP 1.6-communicatie gevonden | Controleer of de instellingen op de laadpaal zijn opgeslagen, of de Aurora een internetverbinding heeft en of het pad naar de controller juist is (punt 5 en 6). |
| De webinterface van de laadpaal gaat niet open | Stel het IP-adres van uw pc in op 192.168.88.1–200 en open 192.168.88.206 (punt 4.1). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
