Apparaten van SMA Solar Technology aansluiten op de Reduxi Controller
De Reduxi-SMA-integratie maakt flexibele ingebruikname van omvormers mogelijk voor netbalancering, verhoogt de efficiëntie en biedt kostenbesparende arbitragemogelijkheden voor hogere winsten.
Tekstbeschrijving van deze afbeelding

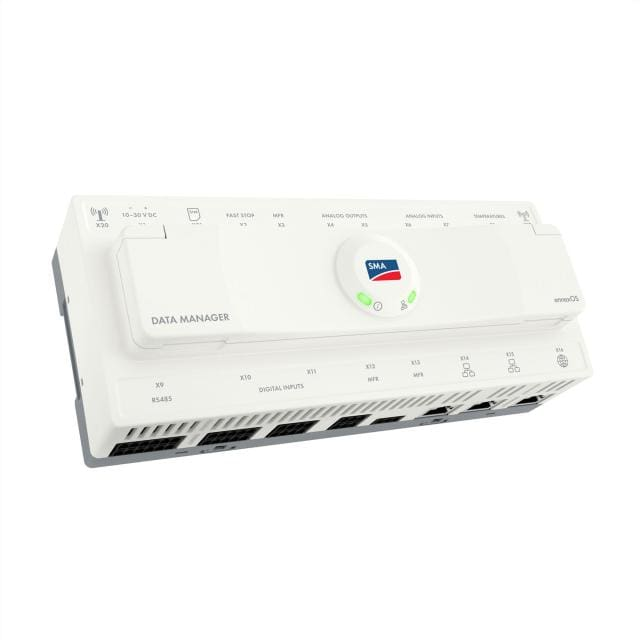

Productfoto van de SMA Data Manager M op een witte achtergrond: een wit, breed behuizing in DIN-railstijl, schuin van boven gezien. Op het deksel staan het SMA-logo in een rond vlak met groene statusleds en de tekst DATA MANAGER linksonder. Rijen kleine opgedrukte klem- en poortlabels lopen langs de bovenrand en de voorrand, met klemmenblokken en netwerkpoorten langs de onderkant van de voorzijde.
1 Technische documentatie
Pagina's en handleidingen van de fabrikant:
- SMA Solar Technology website – Officiële website van de fabrikant
- Enable Modbus TCP/IP on the SMA Data Manager – Online handleiding van SMA (zie de opmerking bij punt 3.1)
- SMA Speedwire/Webconnect Data Module – Installatiehandleiding, Modbus TCP/IP op de module
2 Benodigdheden en aansluitopties
2.1 Benodigdheden
- Reduxi Controller
- SMA Data Manager, SMA Speedwire/Webconnect Data Module of een SMA-omvormer met LAN-poort (zie punt 2.2)
- IP-adres van het SMA-apparaat
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
2.2 Aansluitopties
Het Reduxi-systeem ondersteunt meerdere aansluitopties. Ze gebruiken allemaal het Modbus TCP/IP-protocol voor de communicatie met de omvormers. Deze standaardaanpak zorgt voor betrouwbare gegevensverzameling in real time van uw PV-omvormers en andere apparaten.
| Optie | Hardware | Wat het doet |
|---|---|---|
| 1 | SMA Data Manager | Brug tussen omvormers, energiemeters en batterijen. Reduxi toont alle apparaten per categorie als som. |
| 2 | SMA Speedwire/Webconnect Data Module | Geeft de omvormer LAN-communicatie en maakt Modbus TCP/IP mogelijk. |
| 3 | Directe LAN-verbinding met de SMA-omvormer | Geen extra hardware. Omvormers met een LAN-poort communiceren via Modbus TCP/IP. |
3 Modbus TCP/IP inschakelen op het SMA-apparaat
3.1 Optie 1: SMA Data Manager
De apparaten zijn via RS485 verbonden met de SMA Data Manager. De SMA Data Manager maakt via Modbus TCP/IP verbinding met het Reduxi-systeem. Reduxi telt alle apparaten per categorie op en toont de som:
- PV
- Batterijen
- Energiemeters
- EVSE
Schakel Modbus TCP/IP op de SMA Data Manager in, zoals beschreven in de online handleiding van SMA.
Stappen voor netmetingen
Tekstbeschrijving van deze afbeelding

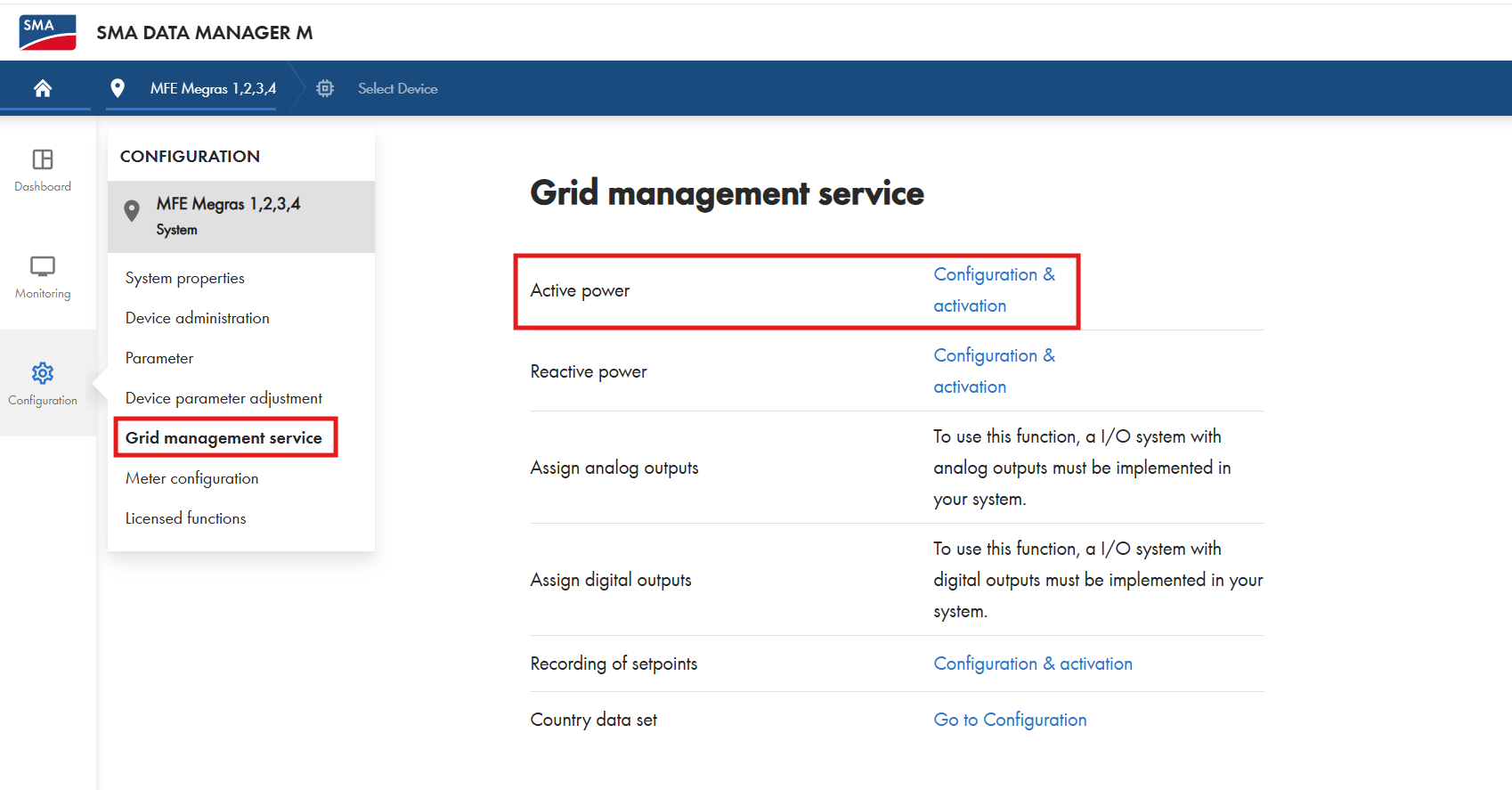

Schermafbeelding van de webinterface van de SMA Data Manager M. Koptekst: SMA-logo, tekst SMA DATA MANAGER M, broodkruimelbalk met MFE Megras 1,2,3,4 en Select Device. Pictogrambalk links: Dashboard, Monitoring, Configuration (geselecteerd). Menu Configuration onder MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (gemarkeerd met een rood kader), Meter configuration, Licensed functions. Hoofdpagina met de titel Grid management service, een tabel met rijen: Active power (rood kader) met link Configuration & activation; Reactive power met link Configuration & activation; Assign analog outputs met de tekst: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs met dezelfde soort tekst voor digitale uitgangen; Recording of setpoints met link Configuration & activation; Country data set met link Go to Configuration.
Tekstbeschrijving van deze afbeelding

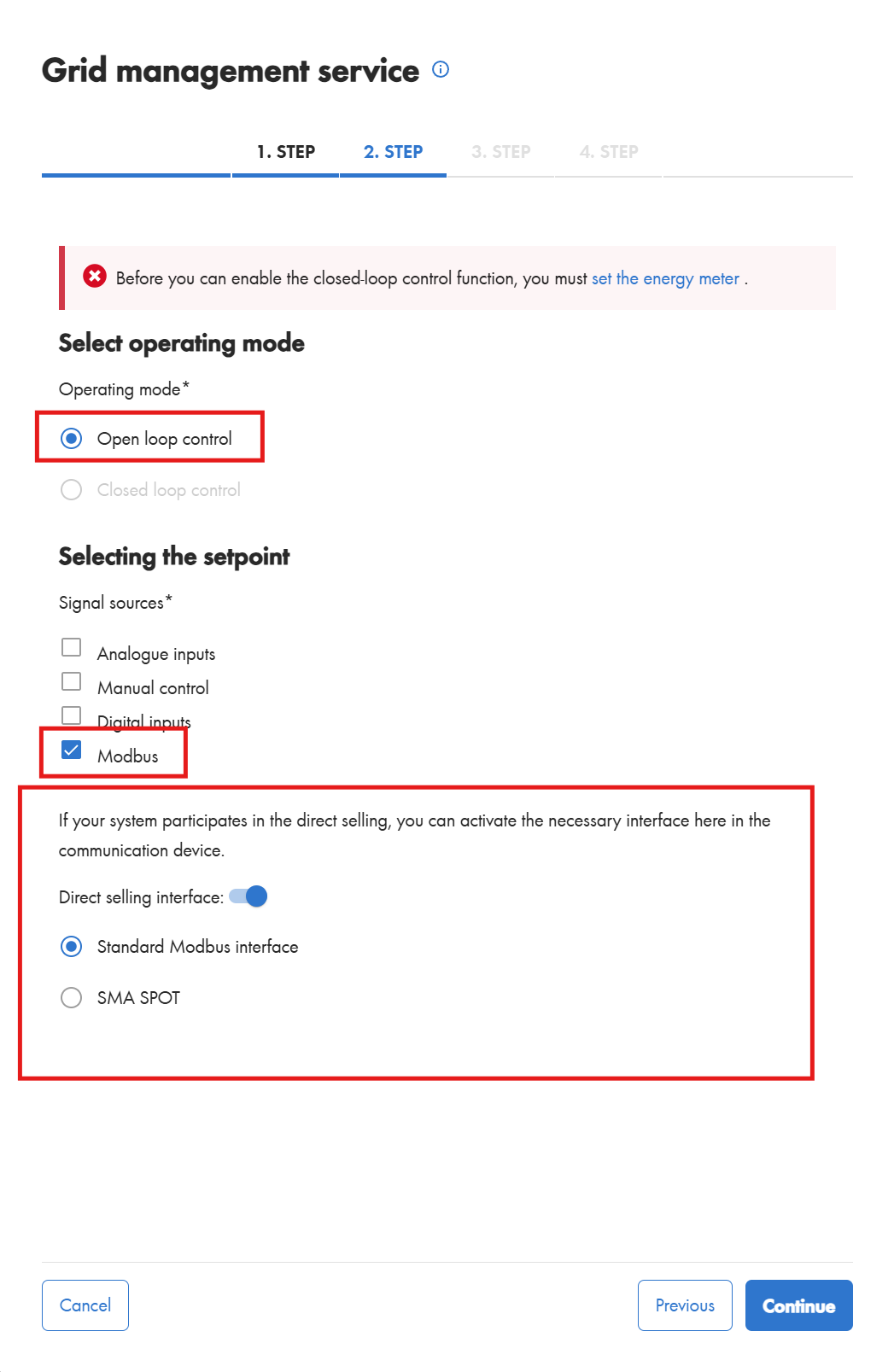

Schermafbeelding van de webinterface van de SMA Data Manager, pagina Grid management service (met infopictogram), hoge afbeelding. Staptabbladen: 1. STEP, 2. STEP (actief, blauw), 3. STEP en 4. STEP (grijs). Rode foutbanner: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter is een blauwe link). Sectie Select operating mode, Operating mode*: keuzerondje Open loop control geselecteerd (rood kader); Closed loop control grijs, niet geselecteerd. Sectie Selecting the setpoint, Signal sources*: selectievakjes Analogue inputs (niet aangevinkt), Manual control (niet aangevinkt), Digital inputs (niet aangevinkt), Modbus (aangevinkt, rood kader). Groot rood kader rond de tekst: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Daarin: Direct selling interface: schakelaar aan; keuzerondje Standard Modbus interface geselecteerd; keuzerondje SMA SPOT niet geselecteerd. Onderaan: knoppen Cancel, Previous, Continue (blauw, gevuld).
Tekstbeschrijving van deze afbeelding

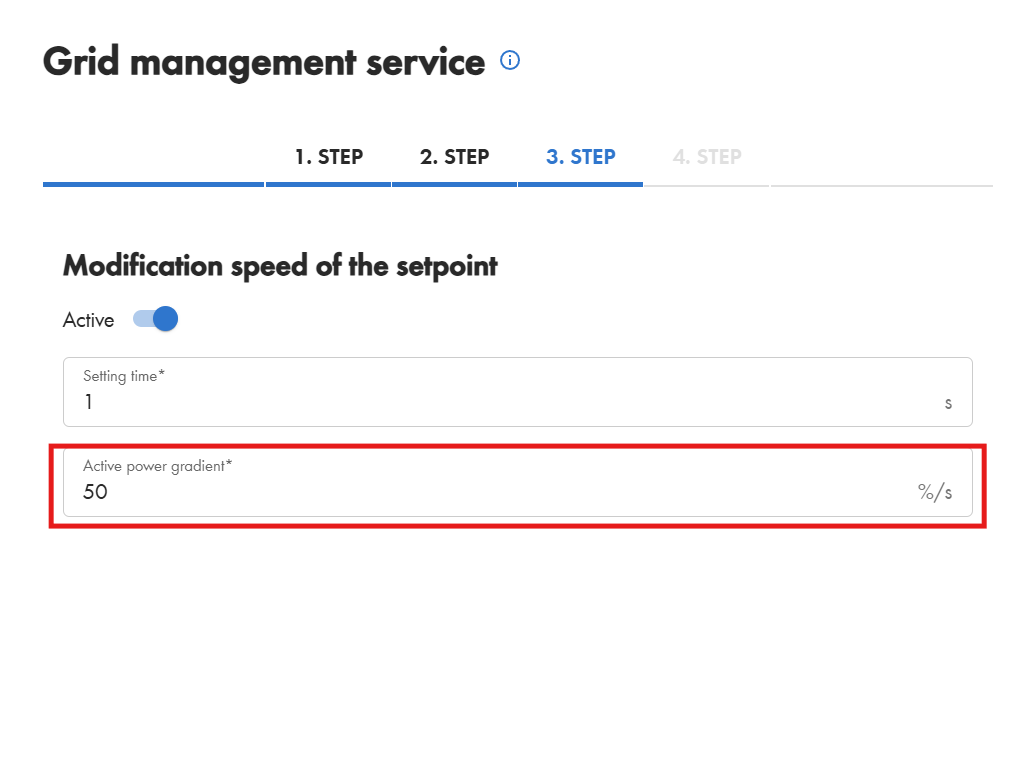

Schermafbeelding van de webinterface van de SMA Data Manager, pagina Grid management service (met een infopictogram). Staptabbladen: 1. STEP, 2. STEP, 3. STEP (actief, blauw), 4. STEP (grijs). Sectiekop: Modification speed of the setpoint. Schakelaar Active: aan. Velden: Setting time*: 1, eenheid s; Active power gradient*: 50, eenheid %/s (dit veld is gemarkeerd met een rood kader).
3.2 Optie 2: SMA Speedwire/Webconnect Data Module
De module geeft de omvormer LAN-communicatie (zie punt 2.4 in het SMA-document waarnaar wordt verwezen in punt 1) en maakt Modbus TCP/IP mogelijk.
Schakel Modbus TCP/IP op de module in, zoals beschreven in de SMA-handleiding. Test daarna de verbinding (zie punt 3).
3.3 Optie 3: directe LAN-verbinding met de SMA-omvormer
Er is geen extra hardware nodig. De omvormer heeft een LAN-poort waarmee communicatie via Modbus TCP/IP mogelijk is.
Maak verbinding met de software-interface van de omvormer en activeer Modbus TCP/IP. Test daarna de verbinding (zie punt 3).
3.4 Poort 502 testen
Test na het inschakelen van Modbus TCP/IP de verbinding in de Reduxi Configurator. Open deze met het IP-adres van de controller of met reduxi.local (zie punt 4).
- Open de Reduxi Configurator.
- Ga naar Settings – System – Tools.
- Voer de TCP-poorttest uit met het IP-adres van het SMA-apparaat en poort
502.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het navigatiemenu links van de Reduxi Configurator (logo: reduxi Configurator). Menu-items van boven: Devices (+, ingeklapt; de eerste letters zijn aan de linkerrand afgesneden); Strategies (+, ingeklapt); Utility Rate Plan; Settings (uitgeklapt, minteken) met subitems Grid, Network, System (uitgeklapt, minteken) met subitems Identifier, License, Update, Reboot, Factory reset, Tools (uitgeklapt, minteken) met subitems Ping test, TCP port test (gemarkeerd met een rood kader), Address scanner; daarna Profile (+) en Users. Het rechterdeel van de afbeelding is leeg en wit.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de SMA Data Manager, pagina Grid management service (met infopictogram), hoge afbeelding. Staptabbladen: 1. STEP, 2. STEP (actief, blauw), 3. STEP en 4. STEP (grijs). Rode foutbanner: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter is een blauwe link). Sectie Select operating mode, Operating mode*: keuzerondje Open loop control geselecteerd (rood kader); Closed loop control grijs, niet geselecteerd. Sectie Selecting the setpoint, Signal sources*: selectievakjes Analogue inputs (niet aangevinkt), Manual control (niet aangevinkt), Digital inputs (niet aangevinkt), Modbus (aangevinkt, rood kader). Groot rood kader rond de tekst: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Daarin: Direct selling interface: schakelaar aan; keuzerondje Standard Modbus interface geselecteerd; keuzerondje SMA SPOT niet geselecteerd. Onderaan: knoppen Cancel, Previous, Continue (blauw, gevuld).
Als Modbus TCP/IP is ingeschakeld, meldt de test dat poort 502 open is. Anders is de poort gesloten.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de tool TCP port test van de Reduxi Configurator. Titel: TCP port test. Velden: Host: 10.100.55.128; Port: 502; knop Test. Daaronder het label Result en een resultaatvak met groene tekst: Port 502 is opened.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 Het SMA-apparaat toevoegen aan Reduxi
Het proces is voor alle apparaten hetzelfde, omdat het Modbus TCP/IP-protocol wordt gebruikt. Het IP-adres van het apparaat is de benodigde invoer.
5.1 Basisinstellingen
Meld u aan bij de Reduxi Configurator (zie punt 4) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de bovenkant van het linkermenu van de Reduxi Configurator. Logo: reduxi Configurator. Devices (uitgeklapt, minteken) toont twee items met doorgestreepte namen (het eerste met een batterij- en zonpictogram, het tweede met een pictogram van een omvormer). Daaronder de knop + Add device, met een blauwe pijl met zwarte rand die ernaar wijst. Daarna Strategies (+), Utility Rate Plan, Settings (+).
Optie 1: SMA Data Manager
De SMA Data Manager werkt als logger. In het Reduxi-systeem fungeert hij als Hybrid Inverter, omdat hij verbindingen met meerdere apparaattypen ondersteunt. De communicatie loopt via IP en Reduxi toont de samengevoegde waarden van elke groep. U kunt ook via de SMA Data Manager bij afzonderlijke apparaten. Definieer in dat geval het slave-adres van het specifieke apparaat.
- Device type:
Hybrid Inverter - Type:
SMA Data Manager - Name: SMA Data Manager, pas zo nodig aan
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatwizard van de Reduxi Configurator, stap 1 Basic settings. Stappenindicator: 1 Basic settings (actief), 2 Communication channel (grijs). Kop: Basic settings. Velden: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (tekst geselecteerd/gemarkeerd). Knoppen: Back, Next.
Optie 2 en 3: SMA-omvormer
U voegt de SMA Speedwire/Webconnect Data Module zelf niet toe. De module zorgt alleen voor LAN-connectiviteit met een specifieke omvormer. Selecteer het type omvormer dat u wilt aansluiten. In het voorbeeld wordt een SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) als afzonderlijke omvormer toegevoegd.
- Device type:
Solar power plant - Type:
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), pas zo nodig aan
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatwizard van de Reduxi Configurator, stap 1 Basic settings. Stappenindicator: 1 Basic settings (actief), 2 Communication channel (grijs). Kop: Basic settings. Velden: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Knoppen: Back, Next.
Klik op Next.
5.2 Communicatie-instellingen
| Optie | In te voeren IP-adres |
|---|---|
| 1: SMA Data Manager | IP-adres van de SMA Data Manager |
| 2: Speedwire/Webconnect Data Module | IP-adres van de SMA Speedwire/Webconnect Data Module |
| 3: directe LAN-verbinding | IP-adres van de LAN-poort van de omvormer (nieuwere omvormerversies) |
Bij optie 2 en 3 zijn alle andere instellingen hetzelfde als bij de omvormer in punt 5.1.
Optie 1: SMA Data Manager. Voer het IP-adres van de SMA Data Manager in.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator, stap 2 van 2 Communication channel (stap 1 Basic settings, stap 2 Communication channel). Formulier Communication channel and device configuration: Connection (verplicht): TCP/IP; IP (verplicht): leeg, met een zwarte pijl die naar het veld wijst; Port (verplicht): 502; Modbus unit ID (verplicht): 2; Is electricity meter installed (verplicht): schakelaar op No; Is battery installed (verplicht): schakelaar op No. Knoppen: Back (links), Test communication en Done (rechts, donker).
Geef daarna aan welke apparaattypen op de SMA Data Manager zijn aangesloten:
- Electricity meter:
YES/NO - Battery:
YES/NO
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatwizard van de Reduxi Configurator, stap 2 Communication channel. Stappenindicator: 1 Basic settings, 2 Communication channel (actief). Kop: Communication channel and device configuration. Velden: Connection *: TCP/IP; IP *: leeg; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: schakelaar op No (uit), met een zwarte pijl die ernaar wijst; Is battery installed? *: schakelaar op No (uit), met een zwarte pijl die ernaar wijst. Knoppen: Back, Test communication, Done.
Optie 2 en 3: SMA-omvormer. Voer het IP-adres van de SMA Speedwire/Webconnect Data Module in, of het IP-adres van de LAN-poort van de omvormer.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator, stap 2 van 2 van de apparaatwizard. Stappenindicator: 1 Basic settings, 2 Communication channel (stap 2 actief). Kop: Communication channel and device configuration. Velden: Connection *: TCP/IP (keuzelijst); IP *: leeg, met een grote zwarte pijl die naar het veld wijst; Port *: 502. Knoppen: Back, Test communication, Done.
5.3 Communicatie testen
Klik op Test communication om te controleren of er gegevens worden ontvangen. Hiermee leest u het apparaat één keer uit en wordt er niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatwizard van de Reduxi Configurator, stap 2 Communication channel. Stappenindicator: 1 Basic settings, 2 Communication channel (actief). Kop: Communication channel and device configuration. Velden: Connection *: TCP/IP; IP *: leeg; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: schakelaar op No (uit); Is battery installed? *: schakelaar op No (uit). Knoppen: Back, Test communication, Done. Een grote zwarte pijl wijst naar de knop Test communication.
SMA Data Manager
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication in de Reduxi Configurator. Tekst: Successful readout from device. Waarden: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Laatste regel: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Knop: Close. Sluitkruisje rechtsboven.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication in de Reduxi Configurator, met een mislukte test. Eerste vak: Unable to communicate with device. Tweede vak (roodbruine tekst): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Knop: Close. Sluitkruisje rechtsboven. Een deel van het formulier achter het dialoogvenster is zwak zichtbaar aan de rechterrand.
SMA-omvormer (optie 2 en 3)
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication in de Reduxi Configurator. Tekst: Successful readout from device. Waarden: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Knop: Close. Sluitkruisje rechtsboven.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication in de Reduxi Configurator, met een mislukte test. Eerste vak: Unable to communicate with device. Tweede vak (roodbruine tekst): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Knop: Close. Sluitkruisje rechtsboven. Een deel van het formulier achter het dialoogvenster is zwak zichtbaar aan de rechterrand.
6 De meetwaarden controleren
6.1 Last measurements
In deze stap ziet u hoe u de metingen van de apparaten controleert.
SMA Data Manager: open Devices – SMA Data Manager in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator, pagina Devices / SMA Data Manager, tabblad Last measurements (andere tabbladen: Analyze, Archive, Details). Rechtsboven: groene status Connected. Linkermenu: Devices (uitgeklapt) met drie zwart gemaakte items (zonpictogrammen) en SMA Data Manager (geselecteerd), knop Add device, daarna Strategies (+), Utility Rate Plan, Settings (+). Kaart Control type: schakelaar met Auto (groen gemarkeerd) en Manual; tijdstempel 20. 06. 2025 13:02:08. Kaart Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: leeg, eenheid kW. Kaart PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (eenheid afgesneden); PV min. active power: -300.0 kW. Kaart Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Kaart Grid: Grid import active power limit: leeg, kW; Grid export active power limit: leeg, kW. Kaart Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: leeg. De tijdstempels van de metingen zijn 20. 06. 2025 13:02:12 (Communication error 13:02:08).
SMA-omvormer via Speedwire/Webconnect Data Module: open Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), zoals toegevoegd in punt 5.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator, pagina Devices / SMA Sunny Tripower CORE1 Inverter, tabblad Last measurements (andere tabbladen: Analyze, Archive, Details). Rechtsboven: groene status Connected. Banner: New patch available. Click here to apply. (met sluitkruisje). Linkermenu: Devices (uitgeklapt) met drie deels zwart gemaakte items (net-, zon- en batterijpictogram), knop Add device, Strategies (+), Utility Rate Plan, Settings (+). Kaart Control type: Auto (groen gemarkeerd), Manual, Off, Boost; tijdstempel 20. 06. 2025 13:10:41. Kaart Current: PV current: 0.01 A. Kaart Voltage: PV voltage: 542.79 V. Kaart Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: leeg, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Kaart Energy: Export active energy: 36,991.1 kWh. Kaart Other: Communication error: ON; Control type: AUTO. De meeste waarden hebben tijdstempel 14. 06. 2025 08:17:57 of 08:17:58; Communication error 20. 06. 2025 13:10:45 en Control type 13:10:49.
6.2 Besturing door Reduxi inschakelen
Voor geavanceerde aansturing van alle apparaten integreert u de apparaten in de optimalisatiemodi van het Reduxi-systeem. Stel onder Devices – all devices in de Reduxi Configurator het control type in op AUTO. Pas dan hebben commando's uit de optimalisatiemodi invloed op de apparaten.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat u het apparaat hebt toegevoegd, kunt u het ook volgen en bedienen via de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (punt 1–2): Kies de verbindingsoptie: SMA Data Manager, SMA Speedwire/Webconnect Data Module of directe LAN-verbinding met de omvormer.
SMA (punt 3): Schakel Modbus TCP/IP in op het SMA-apparaat en test of poort 502 open is.
Toevoegen aan Reduxi (punt 4–5): Log in op de Configurator en voeg het apparaat toe: SMA Data Manager als Hybrid Inverter, of het omvormertype voor optie 2 en 3. Voer het IP-adres in, voer Test communication uit en klik op Done.
In gebruik nemen (punt 6): Controleer de laatste metingen en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De poorttest toont poort 502 als gesloten | Modbus TCP/IP is niet ingeschakeld op het SMA-apparaat. Schakel het in (zie punt 3) en voer de test opnieuw uit. |
| Test communication mislukt: geen communicatie mogelijk op poort 502 | Controleer of de service is ingeschakeld op het apparaat, of het poortnummer klopt en of het apparaat bereikbaar is in het netwerk. |
| Een apparaat achter de SMA Data Manager toont geen waarden | Om een afzonderlijk apparaat via de SMA Data Manager te benaderen, definieert u het slave-adres van dat apparaat (zie punt 5). |
| Strategiecommando's hebben geen effect | Stel het control type van de apparaten in op AUTO (zie punt 6). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
