Daikin ETV/ETB-, ELV/ELB- en EHV/EHB-warmtepomp aansluiten op de Reduxi Gateway
Bespaar tot 30% op energiekosten: gebruik de SG-ready-contacten van uw Daikin ETV/ETB-, ELV/ELB- of EHV/EHB-warmtepomp via de Reduxi Gateway. De dynamische aansturing volgt de schommelende energieprijzen.
Tekstbeschrijving van deze afbeelding
Illustratie op een witte achtergrond van de binnenunit van een vloerstaande warmtepomp: een hoge witte kast met bovenaan een zwart bedieningspaneel met een klein display en een blauw lichtsymbool. Rechtsboven in de afbeelding staat het blauwe DAIKIN-logo. Het bijschrift noemt hem Daikin Altherma 3 R binnenunit.
- Voorbereiding
- De Reduxi Controller en Gateway aansluiten op het lokale netwerk
- De relais van de Gateway aansluiten op de SG-ready-contacten
- De Reduxi Gateway gebruiken als meter met stroomsensoren
- Inloggen op de Reduxi-webinterface
- De warmtepomp toevoegen aan Reduxi
- De meetwaarden controleren
- Samenvatting
- Veelvoorkomende problemen
- Gerelateerde artikelen
1 Voorbereiding
1.1 Technische documentatie
Documentatie voor de Daikin ETV/ETB-, ELV/ELB- en EHV/EHB-warmtepompen vindt u in de Daikin Technical Data Hub.
- Daikin Technical Data Hub – Documentatie voor Daikin ETV/ETB, ELV/ELB en EHV/EHB
1.2 Benodigde apparatuur
Twee Reduxi-componenten verbinden de Daikin-warmtepomp met het Reduxi-systeem:
- Reduxi Controller
- Reduxi Gateway met 3x (30:1A) stroomsensoren (CT's)
- Draden voor de SG-ready-contacten van de warmtepomp
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
Het Reduxi Gateway-apparaat moet eerst worden toegevoegd (gekoppeld) aan de Reduxi Controller. Pas daarna kunt u de bedrijfsmodi van de warmtepomp in gebruik nemen. De verbinding werkt draadloos (WLAN) of bekabeld via een UTP-kabel (LAN). Meer informatie: Verbinding tussen Gateway en Controller.
Het Reduxi Gateway-apparaat heeft twee functies:
- 3x (30:1A) stroomsensoren (transformatoren) meten de elektrische stroom en daarmee het vermogen van elke fase van de warmtepomp.
- Twee relaisuitgangen genereren de signalen voor de SG-ready-contacten. Deze signalen wijzigen de bedrijfsmodi van de warmtepomp.
2 De Reduxi Controller en Gateway aansluiten op het lokale netwerk
2.1 Overzicht van de verbinding
De afbeelding toont de volledige verbinding van de Reduxi Controller naar de warmtepomp.
Tekstbeschrijving van deze afbeelding
Schema van de verbinding tussen de Reduxi Controller en een warmtepomp. Componenten: Controller (donkere Reduxi-kast met een groen display en een Ethernet-poort aan de voorkant); een routerpictogram met Wi-Fi-symbool; Heat pump (buitenunit met ventilator en links een SG Ready-badge); Gateway (Reduxi Gateway-kast met drie blauwe stroomsensoren eraan bevestigd). Blauwgroene lijnen: Controller naar router met het label "Ethernet (Modbus TCP)"; router naar Gateway met het label "Ethernet (Modbus TCP)" en onder de router de opmerking "Wireless or wired"; Gateway naar de SG Ready-contacten van de warmtepomp (lijn van de Gateway omhoog naar de SG Ready-badge); een verticale lijn van de Gateway naar de warmtepomp met het label "L1, L2, L3"; een lijn van de stroomsensoren naar een blauwgroen vak "Heat pump power supply".
2.2 De Reduxi Gateway configureren
Om het Reduxi Gateway-apparaat aan te sluiten, volgt u de handleiding How to configure Reduxi Gateway.
3 De relais van de Gateway aansluiten op de SG-ready-contacten
Zoek eerst de exacte plek van de SG-ready-contacten op de printplaat van de warmtepomp. De eerste afbeelding toont de plek op de printplaat van Daikin. De tweede afbeelding toont de verbindingen van de relais naar de SG-ready-contacten.

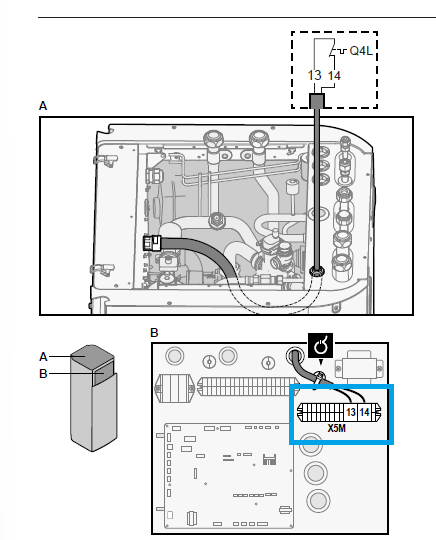

3.1 SG-ready-contacten op de printplaat
De SG-ready-contacten zitten op connector X5M, contacten 5, 6 en 9, 10.
Tekstbeschrijving van deze afbeelding
Schema van een warmtepomp met bedradingsdetail, in zwart-witte lijntekening met één blauwe markering. Bovenaan: een gestippeld vak met het label Q4L met daarin een relaissymbool met contacten 13 en 14 en een kabel die vanaf het relais omlaag de unit in loopt. Paneel A: aanzicht van de geopende warmtepomp met leidingen en onderdelen; de kabel van het relaisvak gaat onderaan via een kabelwartel de unit in. Paneel B: close-up van de printplaat met een kabel die van de wartel naar een klemmenstrook met het label X5M loopt; de kabel eindigt bij de contacten 13 en 14 van X5M, die in een blauw rechthoekig kader zitten. Een klein pictogram boven de kabelingang toont een hand die een draad draait of aansluit. Links: een kleine kastschets met de labels A en B die naar het boven- en onderdeel van de unit wijzen.

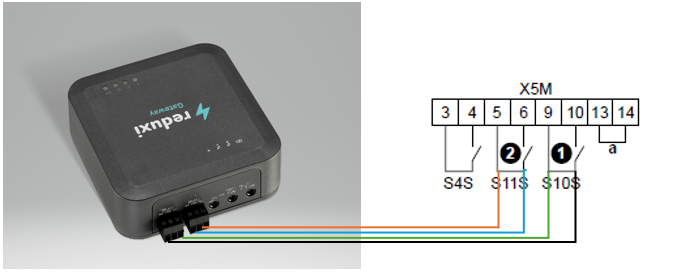

3.2 De relais van de Reduxi Gateway aansluiten
| Relais van de Reduxi Gateway | Contact op X5M | Draadkleur |
|---|---|---|
| Relais 1, NO-contact | Contact 6 | Blauw |
| Relais 1, COM-contact | Contact 5 | Bruin |
| Relais 2, NO-contact | Contact 10 | Zwart |
| Relais 2, COM-contact | Contact 9 | Groen |
Tekstbeschrijving van deze afbeelding
Bedradingsschema met een foto van een donker, vierkant Reduxi Gateway-apparaat (logo reduxi en het woord Gateway bovenaan) en een tekening van een klemmenstrook met het label X5M. De klemmenstrook toont de klemmen 3, 4, 5, 6, 9, 10, 13, 14. Klemmen 3 en 4 zijn verbonden door een schakelaarsymbool met het label S4S. Klemmen 5 en 6 zijn verbonden door een schakelaarsymbool met het label S11S, gemarkeerd met een zwart omcirkeld cijfer 2. Klemmen 9 en 10 zijn verbonden door een schakelaarsymbool met het label S10S, gemarkeerd met een zwart omcirkeld cijfer 1. Klemmen 13 en 14 zijn samen omklemd met de letter a. Vier draden lopen van de zwarte stekkerconnector aan de voorkant van de gateway: een oranje en een blauwe draad gaan naar klemmen 5 en 6 (schakelaar 2), een groene en een zwarte draad gaan naar klemmen 9 en 10 (schakelaar 1).
3.3 De NO-contacten gebruiken
De relaisuitgangen van de Reduxi Gateway kunt u gebruiken als permanent gesloten (Normally Closed, NC) of open (Normally Open, NO) contacten.
Tekstbeschrijving van deze afbeelding
Schema op een witte achtergrond met de titel "A normally closed (NC) contact/switch". Bovenste deel, kop "Normal state": een schakelaar met de hendel op de rechtercirkel, dus het circuit is gesloten. Onderste deel, kop "When activated or pressed": de hendel staat omhoog, open tussen twee cirkels, dus de lijn is onderbroken.

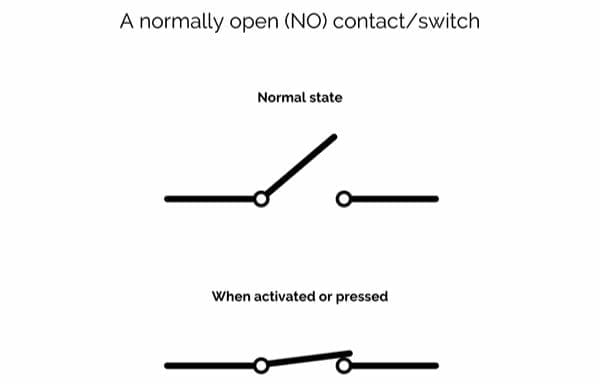

Tekstbeschrijving van deze afbeelding
Schema op een witte achtergrond met de titel "A normally open (NO) contact/switch". Bovenste deel, kop "Normal state": een schakelaar met de hendel omhoog, open tussen twee cirkels, dus de lijn is onderbroken. Onderste deel, kop "When activated or pressed": de hendel ligt neer op de rechtercirkel, dus het circuit is gesloten (onderaan de afbeelding gedeeltelijk afgesneden).
4 De Reduxi Gateway gebruiken als meter met stroomsensoren
4.1 Wat de stroomsensoren meten
De stroomsensoren meten de elektrische stroom van de warmtepomp. Ze leveren realtimegegevens over het stroomverbruik van de warmtepomp. De spanningswaarden komen van de Reduxi Controller. Zijn die niet beschikbaar, dan wordt een standaardspanning van 230 V gebruikt.
4.2 De stroomsensoren aansluiten
Sluit de stroomsensoren (CT's) uit de Reduxi Gateway-set aan op de drie ingangen, één per fase, zoals op de afbeelding.
Tekstbeschrijving van deze afbeelding
Diagram (gerenderde productafbeelding) van een donkergrijs kastje van de Reduxi Gateway, met bovenop het label "reduxi GATEWAY". Aan de voorkant zit een klemmenblok met de opgedrukte labels GND, PORT 1 (A, B), PORT 2 (A, B), 5V en drie ronde aansluitingen met de labels I1, I2, I3. Drie blauwe klapstroomsensoren met zwarte kabels zijn aangesloten op I1, I2 en I3. De kabels hangen in lussen voor het kastje.
4.3 De stroomsensoren op de fasedraden plaatsen
Elke stroomsensor omsluit één fasedraad (L1, L2, L3) van de warmtepomp.
Tekstbeschrijving van deze afbeelding
Foto van de binnenkant van een geopende blauwe metalen kast. Drie blauwe split-core-stroomsensoren staan links op elkaar, elk rond een geleider geplaatst. Eromheen zitten veel kabels: witte, grijze, blauwe, geelgroene en zwarte draden, een blauwe netwerkkabel, een oranje draadconnector in het midden en een klemmenstrook rechtsonder. Linksonder zijn vloertegels te zien. Geen tekst of markeringen leesbaar.
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 De warmtepomp toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe warmtepomp toe of bewerkt u een bestaande.
6.1 Basisinstellingen
Meld u lokaal aan bij de Reduxi Configurator op de controller (zie punt 5) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de bovenkant van het linkermenu van de Reduxi Configurator. Logo: reduxi Configurator. Devices (uitgeklapt, minteken) bevat alleen de knop + Add device (omkaderd). Daaronder: Strategies (+), Utility Rate Plan, Settings (+).
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat:
- Device type:
HVAC - Type:
Daikin ETV/ETB,Daikin ELV/ELBofDaikin EHV/EHB - Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard voor het toevoegen van een apparaat in de Reduxi Configurator, stap 1 van 3. Voortgangsbalk met drie stappen: 1 Basic settings (actief, zwarte cirkel), 2 Communication channel (grijs), 3 Advanced settings (grijs). Kop: Basic settings. Velden: Device type * : lege keuzelijst; Type * : lege keuzelijst; Name * : leeg tekstveld. Knoppen: Back (linksonder), Next (rechtsonder, donker).
6.2 Communicatie-instellingen
Het communicatiekanaal bestaat uit drie delen.
Deel 1: de verbinding tussen de Reduxi Gateway en de Reduxi Controller. De velden worden automatisch ingevuld. Vergelijk ze met de afbeelding.
Tekstbeschrijving van deze afbeelding
Screenshot van de wizard voor het toevoegen van een apparaat in de Reduxi Configurator, communicatiestap, bovenaan deels afgesneden (stappentabbladen afgesneden). Kop: Communication channel and device configuration. Velden: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. De afbeelding is onder het veld Modbus unit ID afgesneden.

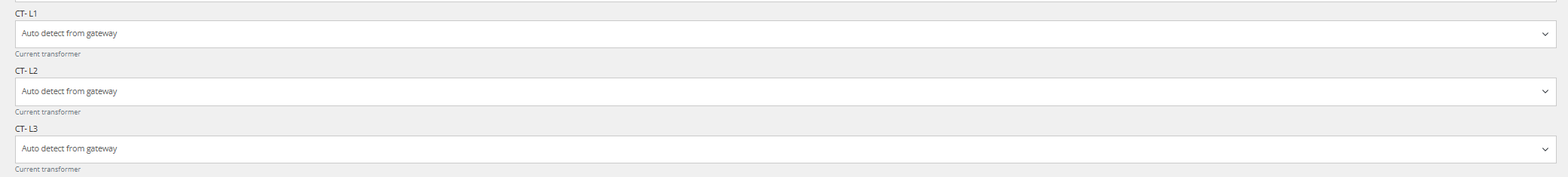

Deel 2: de instellingen voor de stroomsensoren van de Reduxi Gateway. Selecteer voor alle stroomsensoren Auto detect from gateway.
Tekstbeschrijving van deze afbeelding
Screenshot van drie invoerrijen van het communicatiekanaalformulier van de Reduxi Configurator, elk een keuzelijst met een klein grijs bijschrift eronder. Rij 1: label CT- L1, geselecteerde waarde Auto detect from gateway, bijschrift Current transformer. Rij 2: label CT- L2, geselecteerde waarde Auto detect from gateway, bijschrift Current transformer. Rij 3: label CT- L3, geselecteerde waarde Auto detect from gateway, bijschrift Current transformer.
Deel 3: met het laatste veld stelt u in hoe de contacten zijn geplaatst. Kies Default of Reversed. Als u contact 1 op de gateway aansluit op contact 2 op de warmtepomp, gebruikt u deze schakelaar om de richting van de verbinding om te draaien.
6.3 Communicatie testen
Klik onderaan in de wizard op Test communication. De test leest de warmtepomp één keer uit en slaat niets op. Als de test slaagt, klikt u op Done: alleen met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
7 De metingen controleren
7.1 Laatste metingen
Controleer nadat de communicatie tot stand is gebracht als extra test de waarden onder Devices – Daikin in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatpagina van een warmtepomp in Reduxi, tabblad Last measurements (tabbladen: Last measurements, Analysis, Archive; rechtsboven een keuzelijst en een verversicoon). Bovenste tegels: "Control type" met de knoppen Auto (donker) en Manual (turkoois gemarkeerd, geselecteerd); een tweede tegel met een rij van vier kleine knoppen, waarvan één turkoois gemarkeerd (kleine labels: Off.). Kaart "Current": drie waarden 0.55, 0.57, 0.59 (fase-labels en eenheden klein). Kaart "Power": drie waarden 0.4, 0.0, 0.4. Kaart "Energy": één waarde 78.7. Kaart "Other": rijen met de waarden OFF, MANUAL, OFF, OFF, ON. Kaart "Settings": spanningswaarden 246.00, 244.40, 246.30. Elke waarde heeft een kleine tijdstempel.
7.2 Sturing door Reduxi inschakelen
Voor geavanceerde aansturing van de warmtepomp integreert u het apparaat in de Reduxi-strategie. Stel onder Devices – Daikin in de Reduxi Configurator het control type in op AUTO. Pas dan hebben strategiecommando's invloed op de warmtepomp.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat u het apparaat hebt toegevoegd en de waarden hebt gecontroleerd, kunt u het ook bekijken en bedienen in de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (punt 1–2): Controleer de Daikin-documentatie. Maak de Reduxi Controller, de Reduxi Gateway met 3 stroomsensoren en de draden klaar.
Daikin-warmtepomp (punt 3–4): Sluit de twee relais van de Gateway (NO-contacten) aan op de SG-ready-contacten op X5M. Plaats de 3 stroomsensoren op de fasedraden.
Toevoegen aan Reduxi (punt 5–6): Log in op de Reduxi-webinterface. Voeg het HVAC-apparaat toe, controleer het communicatiekanaal en voer Test communication uit.
In gebruik nemen (punt 7): Controleer de laatste metingen. Stel het besturingstype in op AUTO en definieer een strategie.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer de verbinding tussen de Reduxi Gateway en de Reduxi Controller (WLAN of LAN). Controleer de drie delen van het communicatiekanaal. |
| Geen vermogensmetingen van de warmtepomp | Controleer of de stroomsensoren op de fasedraden L1, L2, L3 zitten en of "Auto detect from gateway" voor alle sensoren is geselecteerd. |
| De modus van de warmtepomp verandert niet | Controleer de bedrading naar de contacten 5, 6 en 9, 10 van X5M en of de NO-contacten worden gebruikt. Probeer de schakelaar Default / Reversed in de communicatie-instellingen. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
