Integreer de Sofar 1-70KTL G1-G2 String-omvormer met de Reduxi-controller via Modbus RTU voor maximale flexibiliteit en mogelijke kosten- en energiebesparingen tot 30%.
1. Sofar-documentatie:
Downloaddocumentatie kan worden verkregen via de link:
https://downloads.sofarsolar.eu/
Een voorbeeld van een gebruikershandleiding voor de 10-15kW String-omvormer kan worden verkregen via de link:
2. Fysieke verbinding tussen String omvormer en Reduxi controller
De fysieke verbinding moet tot stand worden gebracht omdat Modbus RTU wordt gebruikt om toegang te krijgen tot de interface van de stringomvormer.

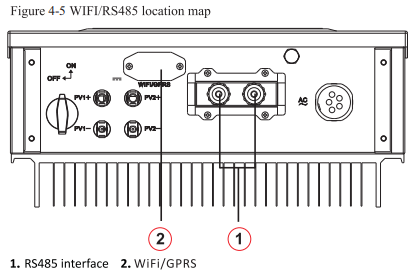

De locatie van de Modbus communicatieconnectoren wordt op de afbeelding weergegeven als RS485-interface.

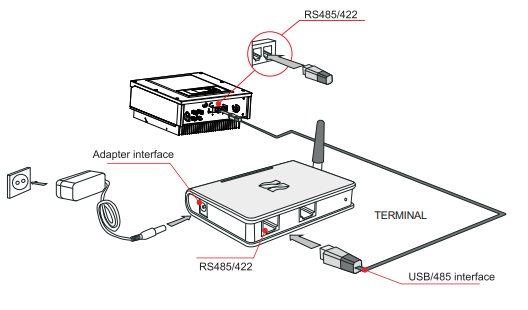

De afbeelding hieronder laat zien hoe de fysieke verbinding tot stand komt, waarbij Reduxi de rol van Terminal speelt. In plaats van de USB/485-interface wordt de interface Port 1 of Port 2 gebruikt op de Reduxi-controller.
3. Sofar String toevoegen aan het Reduxi-systeem.
Nadat u de Reduxi en de String omvormer hebt aangesloten, kunt u deze registreren als een nieuw apparaat (Sofar String omvormer).
3.1 Apparaat toevoegen (Sunways Hybride Omvormer)

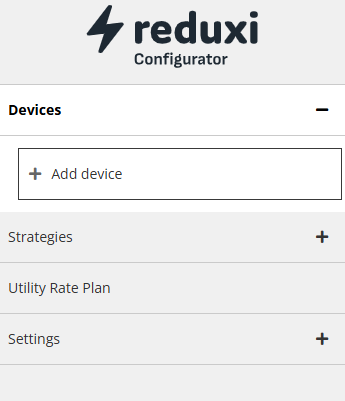

Log eerst in op de lokale Reduxi configurator en voeg een nieuw apparaat toe door op de knop 'Add device' (Apparaat toevoegen) te klikken.
4.2 Selecteer Sofar 70KTL G1-G2

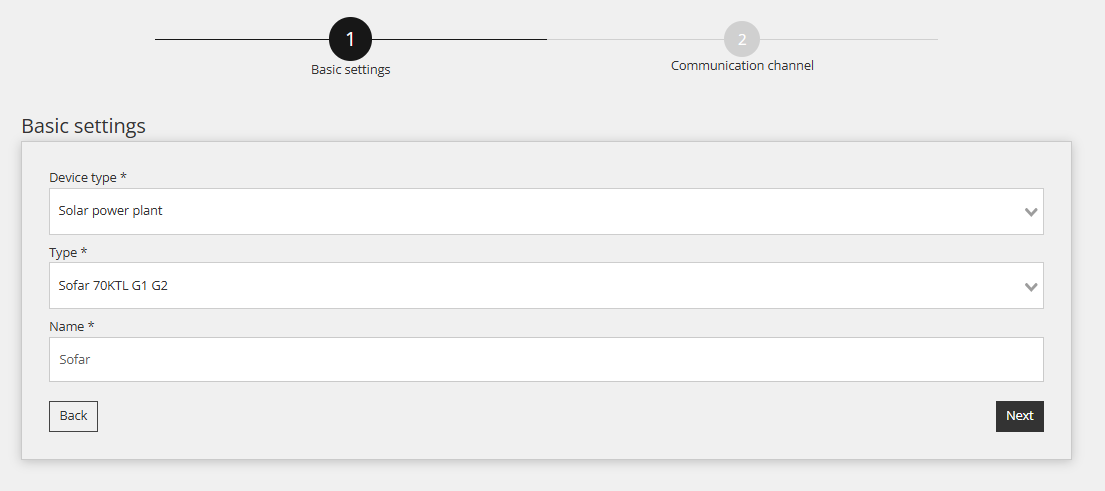

In de eerste stap worden de basisinstellingen gedefinieerd:
- Selecteer Type apparaat: Zonne-energiecentrale
- Selecteer type: Sofar 70KTL G1-G2,
- Geef het apparaat een naam.
4.3 Apparaatconfiguratie voor communicatiekanaal
De tweede stap is het configureren van het communicatiekanaal, wat essentieel is voor een goede Modbus RTU-communicatie. In deze stap wordt de communicatieverbinding tussen de Reduxi-controller en de Sofar String-omvormer tot stand gebracht.

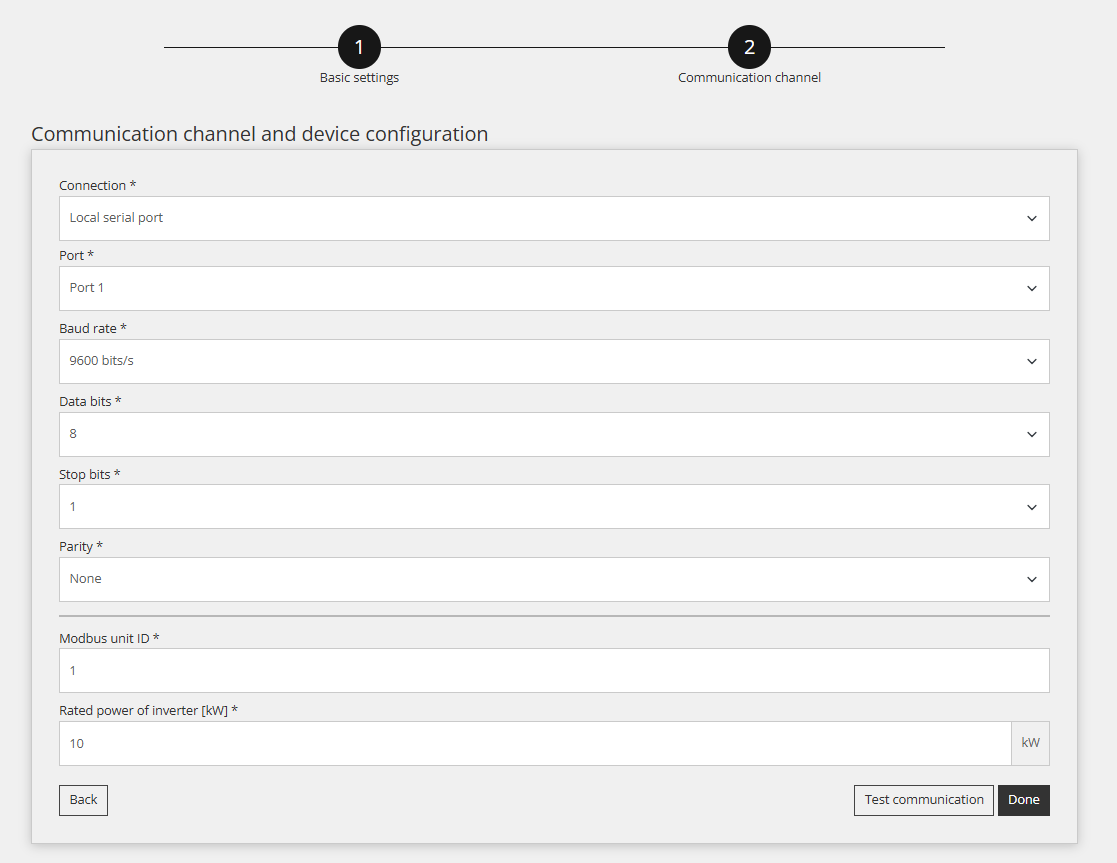

De instellingen voor het communicatiekanaal worden hieronder weergegeven:
De velden Modbus unit ID en Nominaal vermogen moeten worden ingesteld.
4.4 Testcommunicatie
Onder alle velden van het communicatiekanaal dat in de vorige stap is genoemd, bevindt zich een knop "Test Communication". Deze knop wordt gebruikt om te controleren of de Modbus RTU-verbinding tussen de apparaten correct werkt.
Succesvol antwoord:
Geen succesvolle reactie:
5. Uitlezingen van apparaat
Het doel van dit punt is om te laten zien hoe de metingen van het apparaat gecontroleerd kunnen worden. Dit wordt gedaan onder 'Apparaat (Sofar String-omvormer)/Laatste meting'.
Zodra het apparaat met succes is toegevoegd via de configurator, kan het worden bewaakt via de cloudapplicatie Reduxi.
