ChargeAmps-laadpalen aansluiten op de Reduxi Controller
Sluit uw Charge Amps-laadpaal (Halo, Luna, …) via Wi‑Fi en OCPP aan op de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

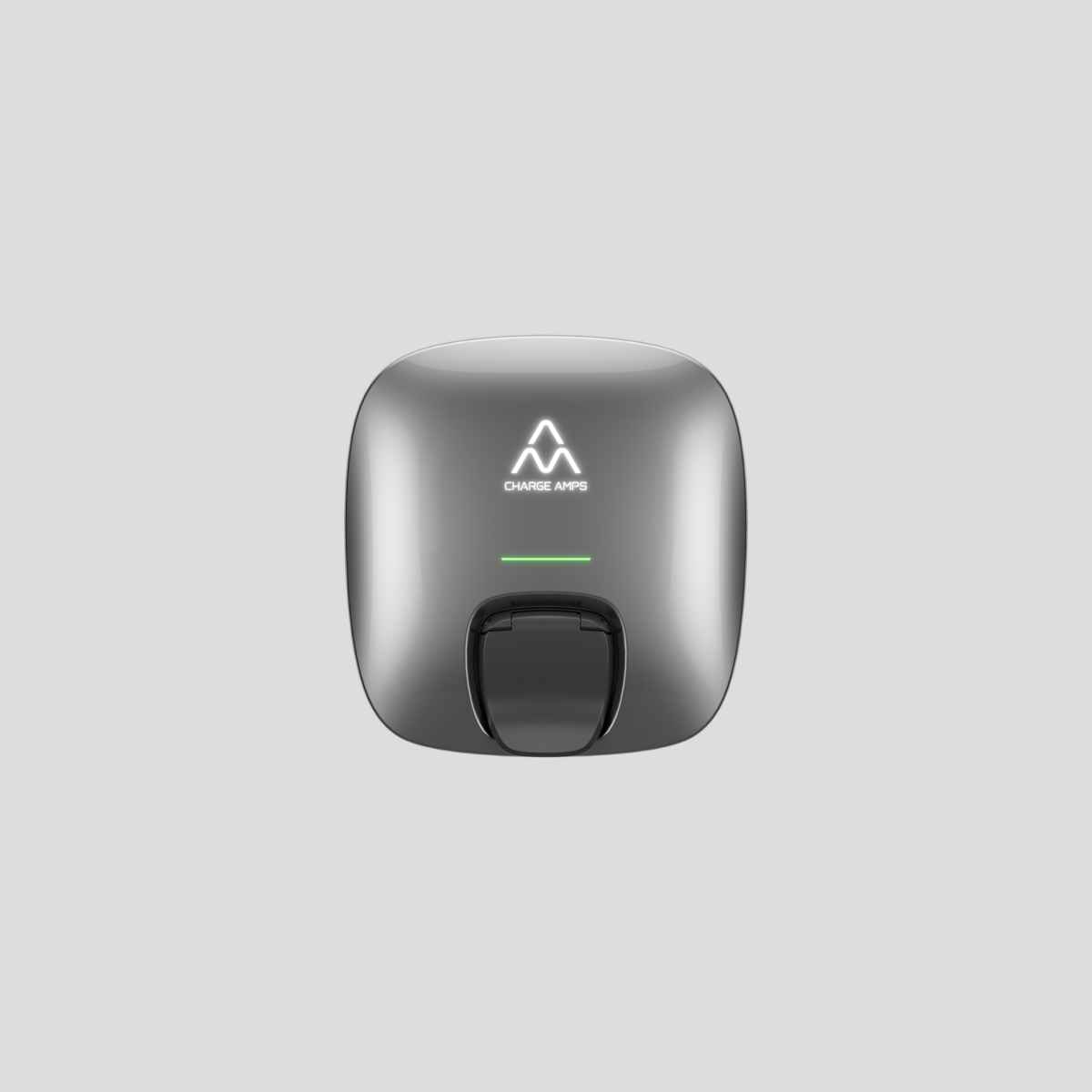

Productfoto van de Charge Amps Luna-laadpaal op een lichtgrijze achtergrond: een wallbox met afgeronde hoeken in donkergrijs metaal. Het CHARGE AMPS-logo (wit bergachtig symbool met tekst) zit boven op de voorkant, daaronder zit een dunne groene lichtlijn en onderin het midden zit een zwarte kabelhouder of uitsparing voor de aansluiting.
- Technische documentatie
- Benodigde apparatuur
- Inloggen op de Reduxi-webinterface
- Een statisch IP-adres instellen voor de Reduxi Controller
- De laadpaal toevoegen aan Reduxi
- OCPP configureren in de Charge Amps Installer-app
- De communicatie testen in Reduxi
- De meetwaarden controleren
- Samenvatting
- Veelvoorkomende problemen
- Gerelateerde artikelen
1 Technische documentatie
Documenten van de fabrikant voor de Charge Amps-laadpaal:
- Charge Amps Luna Installation Manual – Installatiehandleiding van de Luna-laadpaal (Engels).
- Charge Amps Halo product page – Specificaties van de Halo-laadpaal.
- Video: how to connect the charger in the Installer app – Videohandleiding van Charge Amps, zie punt 6.
2 Benodigde apparatuur
U hebt nodig:
- Reduxi Controller
- Charge Amps-laadpaal (Halo, Luna, …) met Wi‑Fi en OCPP
- Serienummer van de laadpaal (wordt gebruikt als apparaat-ID)
- Smartphone met de Charge Amps Installer-app (Android of iOS)
- Wi‑Fi-netwerk waarmee zowel de Reduxi Controller als de laadpaal verbinding kan maken
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
4 Een statisch IP-adres instellen voor de Reduxi Controller
De laadpaal maakt via het IP-adres verbinding met de controller. Een vast adres houdt deze verbinding stabiel.
4.1 De netwerkinstellingen openen
Selecteer in de Reduxi Configurator (zie punt 3) Settings – Network.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi-webinterface in een telefoonbrowser (tijd in statusbalk 22:32, adresbalk 192.168.1.50 met een waarschuwingsdriehoek). Pictogrammenbalk links: bliksemlogo, apparaatpictogram (geselecteerd), bliksempictogram, grafiekpictogram. Koptekst: Home, groene status Connected, tijd 22:32:26. Een klein energiestroomdiagram toont een netpictogram en een PV-pictogram met de waarde 6.800 kW. Menu Settings (uitgeklapt, minteken) met de items Grid en Network; het item Network is gemarkeerd met een dik blauw kader.
4.2 Het statische IP-adres invoeren
Selecteer Static IP. Voer de statische IP-gegevens in voor de communicatiemodule die met uw LAN is verbonden (WAN, LAN of Wi‑Fi). Selecteer Save.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina met netwerkinstellingen in de Reduxi-webinterface op een telefoon (tijd in statusbalk 22:37). Pictogrammenbalk links: bliksemlogo, apparaat-/chippictogram, bliksempictogram, grafiekpictogram, tandwielpictogram (geselecteerd). Paginatitel: Settings. Tabbladen: WAN (met een groene stip), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Velden: Type: STATIC (keuzelijst); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (met infopictogram); Network isolation (met infopictogram): schakelaar met Yes. Knop: Save.
5 De laadpaal toevoegen aan Reduxi
Zet de OCPP-communicatie op tussen de laadpaal en de Reduxi Controller.
5.1 Basisinstellingen
Klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de bovenkant van het linkermenu van de Reduxi Configurator. Logo: reduxi Configurator. Devices (uitgeklapt, minteken) toont één item, Energy Meter (netpictogram), gevolgd door de knop + Add device, die is gemarkeerd met een dik blauw kader. Daaronder: Strategies (+), Utility Rate Plan, Settings (+).
Voer de basisinstellingen in:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi-webinterface, pagina Device, stap 1 Basic settings. Rechtsboven: groene status Connected. Pictogrammenbalk links met bliksemlogo, apparaatpictogram (geselecteerd), bliksempictogram, grafiekpictogram, tandwielpictogram. Stappenindicator: 1 Basic settings (actief), 2 Communication channel (grijs). Kop: Basic settings. Velden: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Knoppen: Back, Next (turquoise).
5.2 Communicatie-instellingen
Configureer het communicatiekanaal voor OCPP:
| Parameter | Waarde |
|---|---|
| Apparaat-ID | Serienummer van de laadpaal |
| Controller OCPP JSON 1.6 URL | Wordt onderaan de configuratiepagina getoond. Voorbeeld: ws://192.168.1.97/ocpp/1.6/json
|
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi-webinterface op een smal scherm, pagina Device, stap 2 Communication channel. Rechtsboven: groene status Connected. Pictogrammenbalk links: bliksemlogo, apparaatpictogram (geselecteerd), bliksempictogram, grafiekpictogram, tandwielpictogram. Stappenindicator: 1 Basic settings, 2 Communication channel (actief). Kop: Communication channel and device configuration. Grijze opmerking: There are no available connections. Velden: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (hint: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: leeg; Override authentication password for backend OCPP server: leeg; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (alleen-lezenveld, gemarkeerd, met een kopieerknop). Knoppen: Back, Done.
U hebt de Controller OCPP JSON 1.6 URL nodig in punt 6.
6 OCPP configureren in de Charge Amps Installer-app
Plak de OCPP-URL van de Reduxi Controller in het menu CPMS Connection van de app.
6.1 De Charge Amps Installer-app installeren
Tekstbeschrijving van deze afbeelding
App-pictogram van de Charge Amps Installer-app: een zwart vierkant met afgeronde hoeken en een wit symbool (twee gestapelde bergtoppen) boven de witte tekst CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Verbinding maken met de Charge Amps-laadpaal
Video: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 De laadpaal verbinden met hetzelfde Wi‑Fi-netwerk als de Reduxi Controller
De Reduxi Controller en de laadpaal moeten zich in hetzelfde Wi‑Fi-netwerk bevinden. Open in de app het menu Internet, selecteer het Wi‑Fi-netwerk en verbind de laadpaal met de inloggegevens van dat netwerk.
6.4 De OCPP-URL invoeren
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Charge Amps Installer-app op een telefoon (tijd in statusbalk 22:59), donker thema, scherm SETTINGS met de tabbladen General en Advanced (Advanced geselecteerd). Apparaat: Charge Amps Luna, serienummer LUNA-020100003. Sectie CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json met de link Edit; groene stip met status Connected. Sectie CHARGE POINT ID: 0201000039. Sectie CHARGER CONFIGURATION met de link Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Knop: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Klik op Connect.Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Charge Amps Installer-app op een telefoon (tijd in statusbalk 22:58), donker thema, scherm CPMS CONNECTION. Tekst: Enter the credentials to connect to the Charge Point Management System (CPMS). Velden: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json met de link Reset en een helppictogram; voorbeeldtekst: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, met een helppictogram; Authorization Password: leeg, met een helppictogram. Knop: Connect (wit).
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een brede witte knop met afgeronde hoeken en donkere tekst Complete configuration op een zwarte achtergrond, uit de Charge Amps Installer-app.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een brede knop met witte tekst I understand op een zwarte achtergrond, met een witte afgeronde rand, uit de Charge Amps Installer-app.
7 De communicatie testen in Reduxi
Ga terug naar de Reduxi Configurator en open de instellingen van het nieuwe apparaat. Klik rechtsonder op Test communication. De test leest de laadpaal één keer uit en slaat niets op. Als de test slaagt, klikt u op Done: alleen met Done wordt het apparaat aangemaakt.
De test geeft een van drie resultaten:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication in de Reduxi-webinterface, met een geslaagde test. Tekst in groen: Successful readout from device. Waarden: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Knop: Close. Sluitkruisje rechtsboven.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication in de Reduxi-webinterface, met een mislukte test. Eerste vak (roodbruine tekst): Unable to communicate with device. Tweede vak: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Knop: Close. Sluitkruisje rechtsboven.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication in de Reduxi-webinterface, met een mislukte test. Eerste vak (roodbruine tekst): Unable to communicate with device. Tweede vak: Number of devices found on OCPP - JSON 1.6: 0. Knop: Close. Sluitkruisje rechtsboven. Een regel van de pagina achter het dialoogvenster is deels zichtbaar onderaan (tekst afgesneden, eindigt op backend OCPP server).
8 De metingen controleren
8.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices – EV charger in de Reduxi Configurator.
8.2 Besturing door Reduxi inschakelen
Stel onder Devices in de Reduxi Configurator het control type van de laadpaal in op AUTO. Pas dan hebben strategiecommando's invloed op de laadpaal.
Om het laden te sturen met dynamische prijzen en dynamische tarieven, definieert u een strategie zoals beschreven in Strategies for Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Verzamel de handleidingen en de apparatuur, inclusief het serienummer van de laadpaal.
Charge Amps-laadpaal (punt 6): Installeer de Installer-app, maak verbinding met hetzelfde Wi‑Fi-netwerk en plak de OCPP-URL van de controller in CPMS Connection.
Toevoegen aan Reduxi (punt 3–5, 7): Log in, stel een statisch IP-adres in, voeg een apparaat van het type OCPP 1.6 - JSON toe met het serienummer als Device identifier, voer Test communication uit en klik op Done.
In gebruik nemen (punt 8): Controleer de laatste metingen en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Test communication: Unable to communicate with device 1 | De Device identifier is niet ingesteld of wijkt af. Voer het serienummer van de laadpaal exact in (punt 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Controleer of de OCPP-URL is ingevoerd in CPMS Connection (punt 6.4) en of de laadpaal en de controller zich in hetzelfde Wi‑Fi-netwerk bevinden (punt 6.3). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
