Reduxi-controller verbinden met ChargeAmps-oplader (Halo, Luna, …). De ChargeAmps-oplader kan via wifi worden verbonden en maakt gebruik van het OCPP-protocol.
1. Log in op de Reduxi-app en stel een statisch IP in voor de Reduxi-controller en

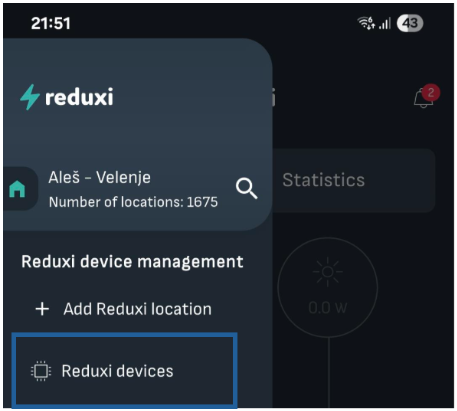

1.1 Log in op de Reduxi-app -> Selecteer menu-icoon en kies »Reduxi-apparaten«

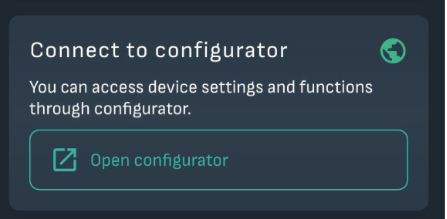

1.2 Selecteer "Configuratie openen"
1.3 Voer gebruikersnaam (admin) en wachtwoord in (standaard is admin).

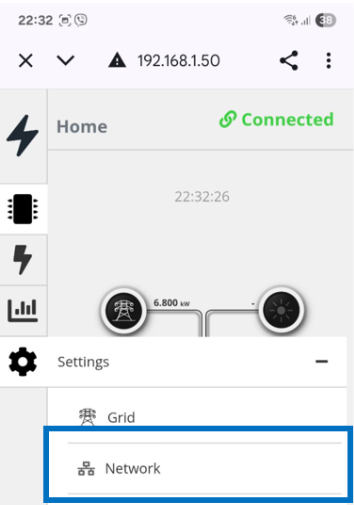

1.4 Selecteer Instellingen -> Netwerk

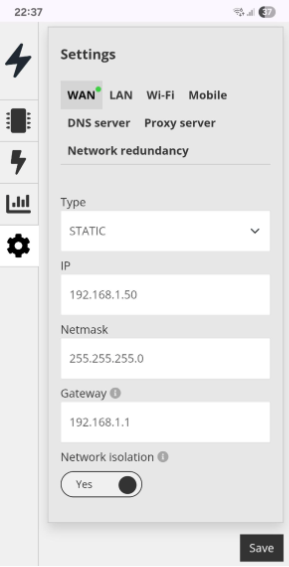

1.5. Selecteer "Statisch IP" en voer de gegevens voor uw statische IP-instellingen in het communicatiemodule in dat is verbonden met uw LAN (WAN, LAN of wifi) en selecteer "Opslaan"
2. Apparaat toevoegen en een configuratie maken voor OCPP-communicatie tussen de oplader en de Reduxi-controller

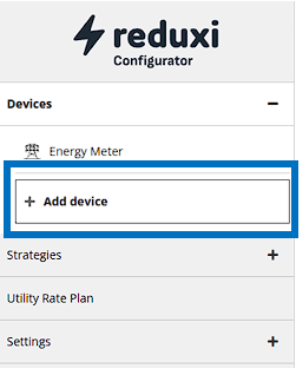

2.1 Selecteer "Apparaat toevoegen"

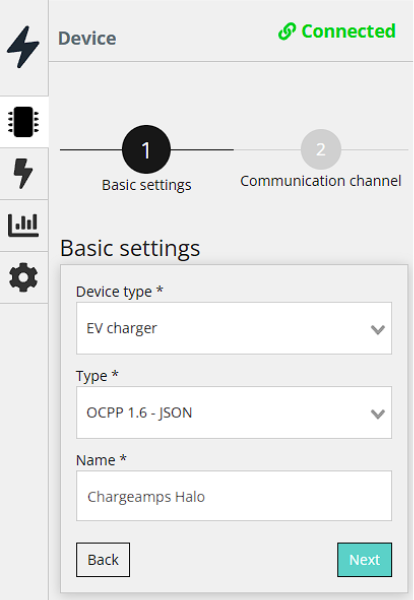

2.2 Basisinstellingen invoeren:
- Apparaattype selecteren: Oplader voor elektrische voertuigen
- Type selecteren: OCPP 1.6 - JSON
- En naam

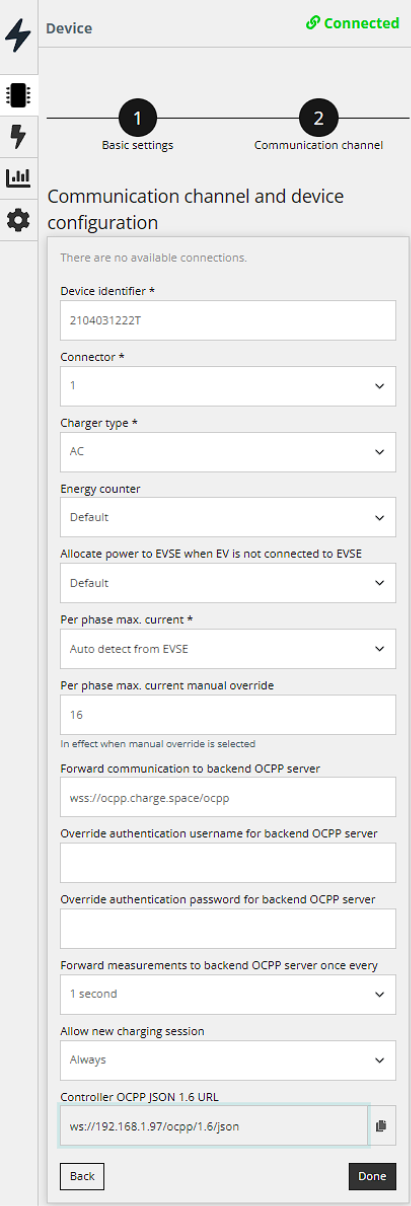

2.3 Communicatiekanaal voor OCPP configureren:
- Voer "Apparaatid" in (serienummer van de oplader)
- Onderaan de configuratiepagina vindt u "Controller OCPP JSON 1.6 URL" - Voorbeeld-URL: ws://192.168.1.97/ocpp/1.6/json
3. OCPP configureren in de Charge Home-app
Nadat u de juiste URL van OCPP hebt verkregen, moet u deze plakken in het menu 'CPMS-verbinding' in de Charge Home-app.
3.1 ChargeAmps Installer-app installeren:
De applicatie is beschikbaar in de Google Store: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
De applicatie is beschikbaar in de Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Verbinding maken met de Charge Amps-applicatie
Video over het maken van een verbinding: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Verbind de oplader met hetzelfde wifi-netwerk als de Reduxi-controller
De Reduxi-controller en ChargeAmps moeten zijn verbonden met hetzelfde wifi-netwerk. Dit kan via het menu 'Internet' in de app. Selecteer gewoon het gewenste wifi-netwerk en verbind de ChargeAmps ermee met behulp van de aanmeldingsgegevens voor dat netwerk.

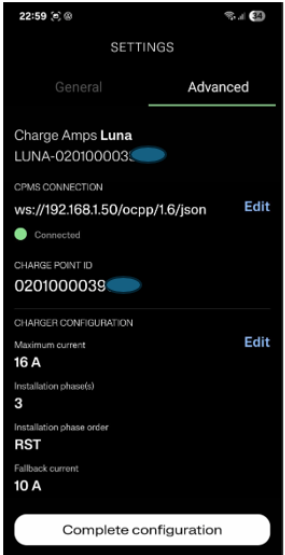

3.4 Selecteer het menu "Geavanceerd" en kies "Bewerken" onder CPMS-verbinding

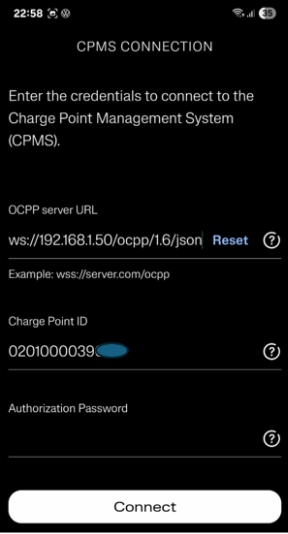

3.5 Kopieer onder OCPP-server-URL het OCPP-URL-adres van de Reduxi-controller in het menu "Geavanceerd" en kies "Bewerken" onder CPMS-verbinding in stap 2.3. (Voorbeeld: ws://192.168.1.97/ocpp/1.6/json) en klik op "Verbinden"
3.6 Klik in de volgende stap op "Configuratie voltooien"
3.7 Klik in de volgende stap op "Ik begrijp het"
4. Communicatie testen in de Reduxi-app
Ga terug naar de instellingen en de Reduxi-app en klik op "Communicatie testen"
Er zijn drie verschillende gevallen van communicatiereactie.

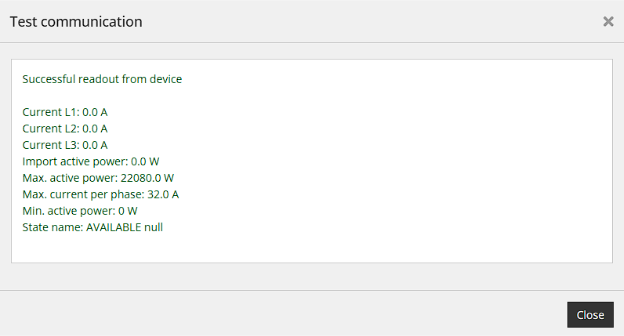

Geval 1: Communicatie werkt correct

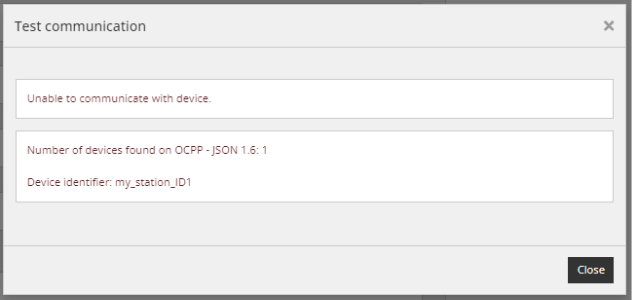

Geval 2: Kan niet communiceren met apparaat 1, ID van apparaat is niet ingesteld of is anders
Geval 3: Er is geen apparaat met OCPP 1.6-communicatie gevonden
