Inleiding tot apparaatintegratie
Dit document is bedoeld voor fabrikanten van apparaten zoals zonne-omvormers, hybride omvormers, EV-laders enzovoort. De integratie van een nieuw apparaat in de Reduxi-omgeving wordt uitgevoerd door het ontwikkelteam van Reduxi. De fabrikanten moeten het proces echter ondersteunen door relevante informatie aan te leveren.
1 Wat is Reduxi?
Reduxi is een slim energiemanagementsysteem (EMS) dat de stroom tussen opwek, opslag en verbruik optimaliseert. Het verbindt en regelt apparaten zoals hybride omvormers, zonne-omvormers of batterij-omvormers, EV-laders, warmtepompen, HVAC-systemen en netmeters, zodat energie zo efficiënt en kosteneffectief mogelijk wordt gebruikt.
Dankzij realtime monitoring en geavanceerde optimalisatie maakt Reduxi meer eigen verbruik van hernieuwbare energie mogelijk, verlaagt het de kosten en ondersteunt het de netstabiliteit. Bij batterijopslag coördineert Reduxi bijvoorbeeld de communicatie tussen het Battery Management System (BMS) en het Power Conversion System (PCS). Reduxi zelf is echter geen omvormer, PCS of BMS: het is de overkoepelende intelligentie die ze beheert en synchroniseert.

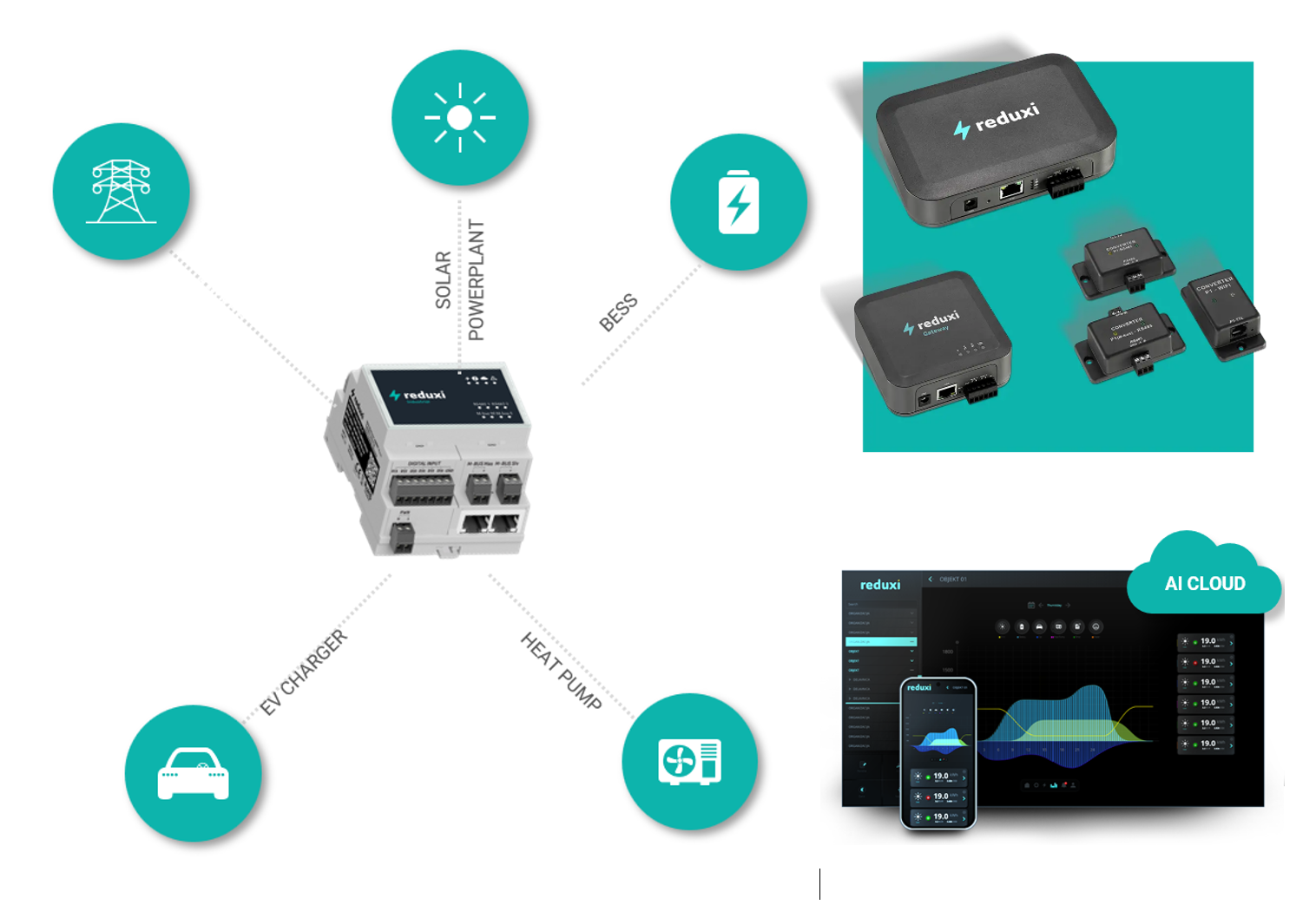

Tekstbeschrijving van deze afbeelding
Diagram op een witte achtergrond. Linkerkant: een grijs DIN-railapparaat met het label reduxi Industrial, met meerdere klemmenblokken (met de labels DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) en twee Ethernetpoorten, in het midden. Stippellijnen leiden ervan naar vijf groene cirkels met witte pictogrammen: een hoogspanningsmast (linksboven, zonder label), een zon met het verticale label SOLAR POWERPLANT (bovenaan), een batterij met een bliksemschicht met het label BESS (rechtsboven van het apparaat), een auto met het label EV CHARGER (linksonder) en een ventilatoreenheid met het label HEAT PUMP (rechtsonder). Rechterkant: een blauwgroen vierkant met vier donkergrijze reduxi-apparaten: een grote controller met een stroomaansluiting, een Ethernetpoort en een groen klemmenblok; een kleinere kast met het label reduxi Gateway; en drie kleine converterkastjes met de labels CONVERTER en P1 - WiFi (labels klein). Onder het blauwgroene vierkant: een groene wolkvorm met de tekst AI CLOUD en een donkere dashboardschermafbeelding met links een reduxi-menu, een gekleurde vermogenscurve, meerdere rijen met de waarde 19.0 rechts en daarvoor een smartphone met de reduxi-app met een vergelijkbare grafiek en rijen met 19.0.
2 Hoe communiceert Reduxi met apparaten?
Om zijn rol als EMS te vervullen, moet Reduxi rechtstreeks communiceren met aangesloten apparaten. Dat omvat zowel:
- Metingen en statussen uitlezen – Reduxi verzamelt realtimedata zoals uitgangsvermogen, verbruiksniveaus, laadtoestand (SOC), bedrijfsstatus en netcondities.
- Commando's en setpoints schrijven – Reduxi stuurt actief stuursignalen terug naar de apparaten om hun gedrag te beïnvloeden, bijvoorbeeld het uitgangsvermogen van de omvormer aanpassen, het laad- en ontlaadvermogen van de batterij regelen, het EV-laadvermogen aanpassen of flexibele belastingen activeren.
Deze tweewegcommunicatie is essentieel: zonder kan Reduxi alleen monitoren, maar niet optimaliseren. Door informatie en commando's uit te wisselen, zorgt Reduxi dat elk apparaat in samenhang met de andere werkt en dat lokale energiestromen aansluiten op economische en technische eisen en op de eisen van het net.
Reduxi ondersteunt gestandaardiseerde communicatieprotocollen (zoals Modbus (RTU en TCP), API, DLMS, OCPP en andere), voor naadloze interoperabiliteit met hybride omvormers, batterij-omvormers, meters en andere regelbare installaties.
De meest gebruikte communicatiemethode is Modbus.
3 Vereisten voor de integratie van apparaten in de Reduxi-omgeving
De Reduxi-omgeving ondersteunt doorgaans de integratie van de volgende apparaattypen:
- Batterijopslagsysteem (BESS)
- Fotovoltaïsche (PV) omvormer
- Hybride omvormer
- Verwarmings-, ventilatie- en airconditioningsysteem (HVAC)
- Laadinfrastructuur voor elektrische voertuigen (EVSE / EV-lader)
- Andere compatibele apparaten
Het belangrijkste communicatieprotocol voor apparaatintegratie is Modbus. API-communicatie, M-bus, analoge sturing (4-20 mA), relaisgestuurde sturing en dergelijke zijn echter ook mogelijk.
Voor sturing via Modbus moet de fabrikant daarom een volledige Modbus-registerkaart aanleveren die duidelijk definieert:
- Input registers voor meetdata (bijvoorbeeld spanning, stroom, laadtoestand).
- Holding registers voor stuurcommando's (bijvoorbeeld laden in-/uitschakelen, vermogenslimieten instellen, setpoints, in-/uitschakelcommando's, modusselectie).
- Discrete inputs voor systeemstatussen (bijvoorbeeld alarmen, beveiligingsstatus).
- Coils voor binaire stuursignalen (bijvoorbeeld start/stop).
Met deze registerkaart moeten zowel het monitoren van systeemparameters als het sturen van bedrijfstoestanden mogelijk zijn.
Voorbeeld van Modbus-registerdefinities voor een batterijopslagsysteem:
| Registertype | Adres (voorbeeld) | Omschrijving | Datatype | Eenheid | Toegang |
|---|---|---|---|---|---|
| Input Register | 30002 | Actief vermogen van de batterij | INT16 | kW | Alleen lezen |
| Input Register | 30003 | Laadtoestand (SOC) | UINT16 | % | Alleen lezen |
| Holding Register | 40001 | Setpoint voor laad-/ontlaadvermogen | INT16 | kW | Lezen/schrijven |
| Coil | 00001 | Batterijsysteem inschakelen | BOOL | — | Schrijven |
| Discrete Input | 10001 | Systeemstoring actief | BOOL | — | Alleen lezen |
(Adressen zijn voorbeelden — de werkelijke waarden moet de fabrikant in de registerkaart definiëren.)
4 Stappen voor het integreren van een nieuw apparaat
- Bevestiging door de fabrikant – De fabrikant controleert of het apparaat voldoet aan de eerder gedefinieerde eisen.
- Aanlevering van documentatie – De fabrikant levert documentatie over communicatie en sturing, meestal in PDF- of Excel-formaat. Die omvat een volledige Modbus-registerkaart en een samenvatting van de belangrijkste registers. Alternatieve integratiemethoden (bijvoorbeeld API) zijn ook mogelijk.
- Installatie van apparaat en controller – Een partner installeert het apparaat op de doellocatie (bijvoorbeeld een woning of industriële locatie). De partner installeert en verbindt ook de Reduxi-controller, zodat het apparaat voor Reduxi bereikbaar is via TCP/IP, RS485 of een andere ondersteunde interface.
- Implementatie en tests door Reduxi – Het Reduxi-team ontwikkelt en valideert de communicatie en sturing volgens de aangeleverde specificaties.
- Ondersteuning door de partner tijdens het testen – De partner helpt bij de validatie, vooral wanneer extra configuratie via de lokale gebruikersinterface van het apparaat nodig is.
- Ondersteuning door de fabrikant – De fabrikant geeft uitleg en technische hulp als er tijdens de integratie vragen ontstaan.
- Certificering – Het Reduxi-team rondt de integratie af en voert een certificeringstestreeks uit om de compatibiliteit van het apparaat te valideren.
- Afronding – Na certificering kan elk apparaat van hetzelfde type in minder dan een minuut op Reduxi worden aangesloten.
5 Specifieke vereisten per apparaattype
Dit onderdeel beschrijft concrete eisen per type apparaat:
- Batterij-omvormers
- Hybride omvormers
- PV-omvormers voor zonne-energie (binnenkort beschikbaar)
- HVAC (binnenkort beschikbaar)
- EV-laders (EVSE) (binnenkort beschikbaar)
