Voltie-laadstation aansluiten op Reduxi controller
Integreer Voltie-laders met Reduxi via Wi‑Fi en het Voltie-platform met het OCPP-protocol. Maximale flexibiliteit en mogelijk tot 30% lagere kosten.
Tekstbeschrijving van deze afbeelding

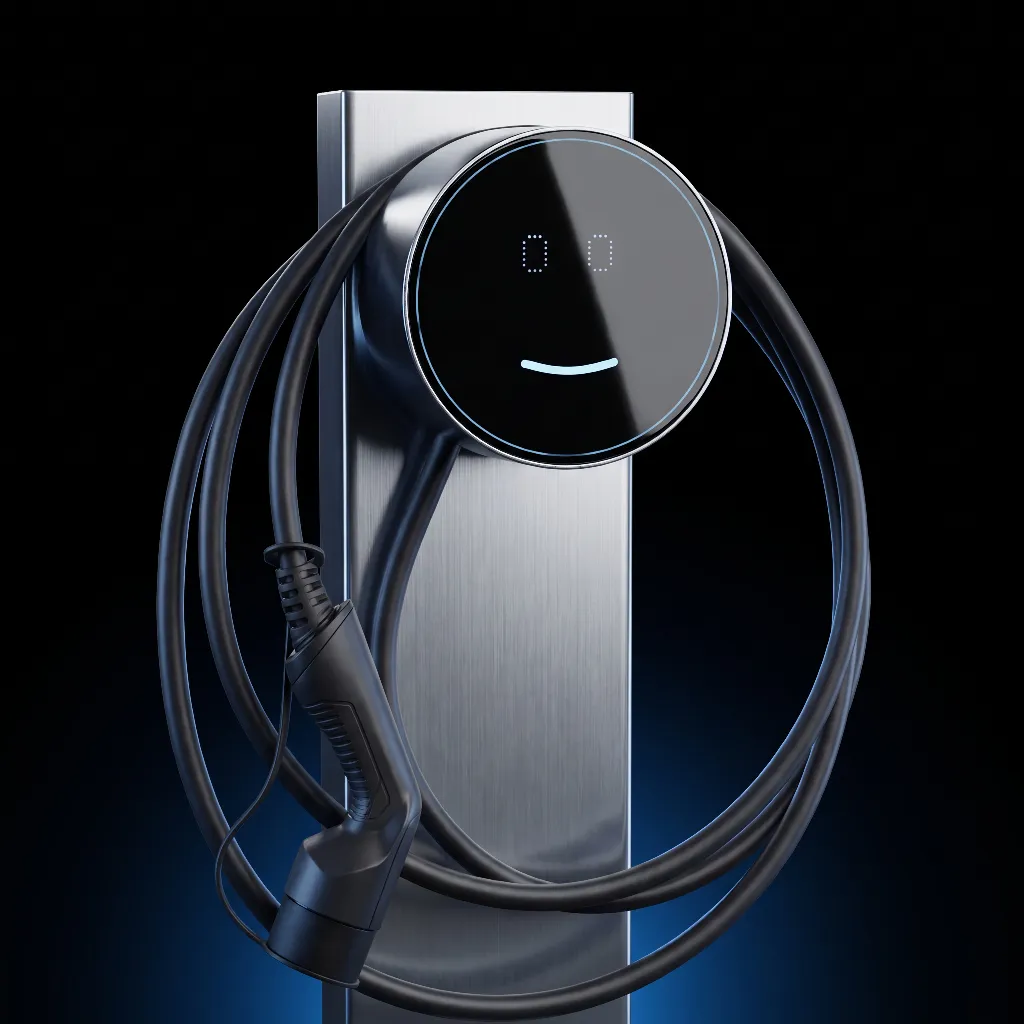

Productfoto van een laadstation op een donkere achtergrond: een aan de muur gemonteerde lader met een ronde zwarte glazen voorkant met een kleine verlichte blauwe lijn in de vorm van een smiley en twee vage rechthoekige cijfers, gemonteerd op een verticale plaat van geborsteld metaal. Een zwarte laadkabel met een connector is in grote lussen om de unit gewikkeld. Onderaan de afbeelding gloeit blauw licht. Er is geen tekst leesbaar. Het onderschrift noemt het Voltie-laadstation.
1 Technische documentatie
Documenten van de fabrikant en meer informatie:
- Voltie Quick start – Installatiebestanden, video's voor het installeren van de lader, app-registratie, Wi‑Fi-verbinding en installateursmodus.
- Voltie technical data sheet – Technische gegevens van de lader.
- Open Charge Alliance – OCPP-specificatie.
2 Benodigde apparatuur
- Voltie-laadstation, geïnstalleerd en in gebruik genomen
- Voltie-app op een smartphone: registratie en Wi‑Fi-verbinding van de lader
- Wi‑Fi-netwerk met een stabiele internetverbinding
- Reduxi Controller in hetzelfde netwerk, met een vast IP-adres
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De Voltie-lader instellen
3.1 Voltie-app en Wi‑Fi-verbinding
Registreer de lader in de Voltie-app en verbind hem met uw Wi‑Fi-netwerk. Voor de installatie wordt het Voltie-platform (de app) gebruikt. De stappen staan in de Voltie-video's op de Quick start-pagina.
3.2 Installatie
Installeer de lader zoals beschreven op de Voltie Quick start-pagina. Voltie noemt het OCPP-protocol als een van de integratieopties van de lader.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De Voltie-lader toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe Voltie-lader toe of bewerkt u een bestaande.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator (zie Punt 4) en voeg een nieuw apparaat toe door op de knop Add device te klikken.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de bovenkant van het linkermenu van de Reduxi Configurator. Logo: reduxi Configurator. Devices (uitgeklapt, minteken) bevat alleen de knop + Add device (omkaderd). Daaronder: Strategies (+), Utility Rate Plan, Settings (+).
Definieer in de eerste stap de basisinstellingen:
- Device type:
EV charger - Type:
Voltie - Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding

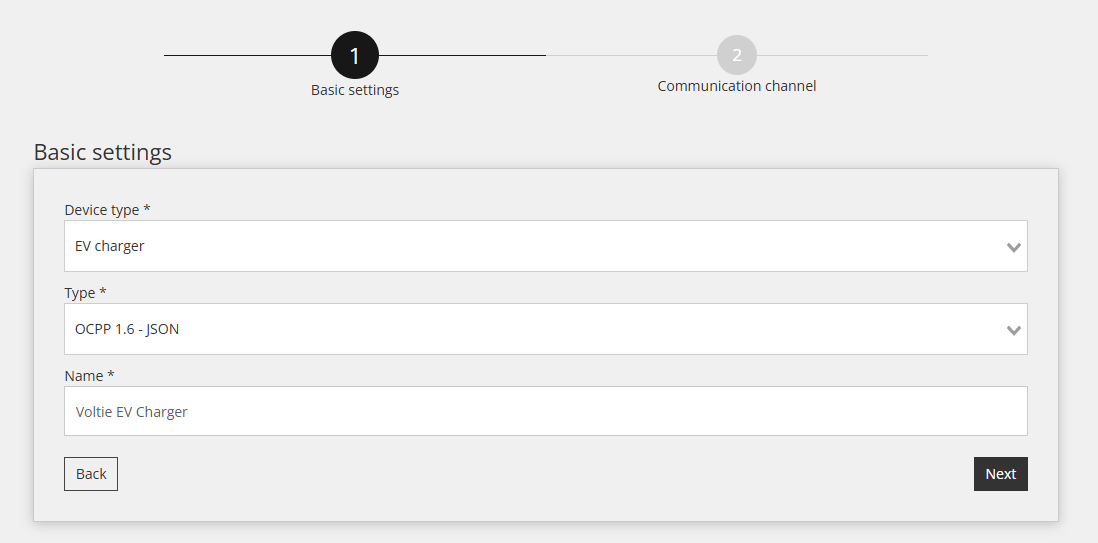

Schermafbeelding van de apparaatwizard in Reduxi Configurator, stap 1 Basic settings. Stappenindicator: 1 Basic settings (actief), 2 Communication channel (grijs). Kop: Basic settings. Velden: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Knoppen: Back, Next.
Druk op Next.
5.2 Communicatie-instellingen
In de tweede stap stelt u het communicatiekanaal voor OCPP in. Definieer eerst de Device identifier. U kunt die vrij kiezen.
Voor het OCPP JSON 1.6-protocol is een URL nodig. De Reduxi Controller genereert die automatisch. Voeg /Device ID toe aan het einde van deze URL.
| Parameter | Waarde |
|---|---|
| Apparaat-ID | Een naam naar keuze, bijvoorbeeld my_station_ID1
|
| URL | De URL die de Reduxi Controller genereert + /Device ID
|
| Voorbeeld | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Tekstbeschrijving van deze afbeelding

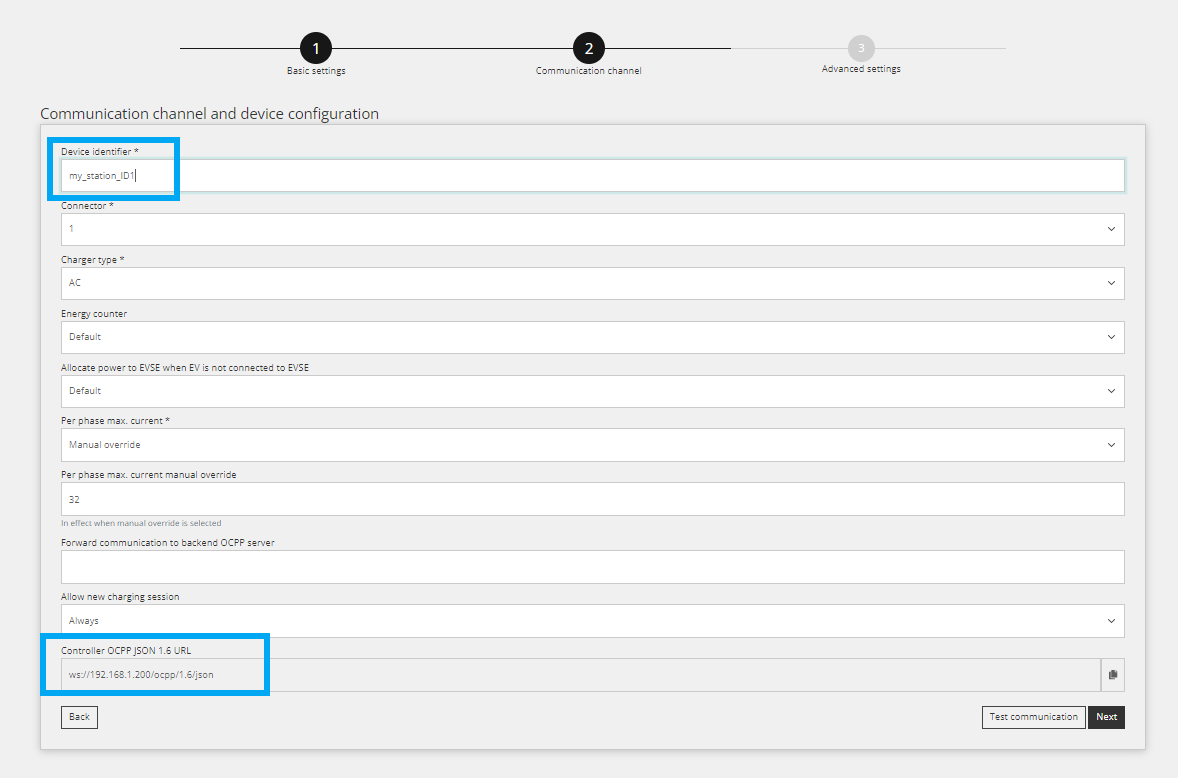

Schermafbeelding van de wizard in Reduxi Configurator, stap 2 Communication channel. Voortgangsbalk: 1 Basic settings (klaar), 2 Communication channel (actief), 3 Advanced settings (grijs). Sectietitel: Communication channel and device configuration. Velden: Device identifier *: my_station_ID1 (blauw gemarkeerd vak); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (hint: In effect when manual override is selected); Forward communication to backend OCPP server: leeg; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (alleen-lezen, blauw gemarkeerd vak, kopieerpictogram rechts). Knoppen: Back (links), Test communication (omlijnd) en Next (donker) rechts.
5.3 De URL invoeren op de lader
Voer de volledige URL, inclusief de Device ID, in als OCPP-serveradres van de Voltie-lader. De Device ID moet identiek zijn aan de Device identifier in Reduxi.
5.4 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Voltie-lader één keer uitgelezen en wordt niets opgeslagen. Als de test slaagt, klikt u op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gekomen de waarden onder Devices in Reduxi Configurator.
6.2 Besturing door Reduxi inschakelen
Voor aansturing door Reduxi stelt u het control type van het apparaat in op AUTO onder Devices in Reduxi Configurator. Alleen dan beïnvloeden strategiecommando's de lader.
Om de energiekosten te verlagen met dynamische prijzen en dynamische tarieven, definieert u een strategie zoals beschreven in Strategies for Reduxi controller.
✓ Samenvatting
Voorbereiding (Punt 1–2): Lees de Voltie-documenten en zorg voor de benodigde apparatuur, inclusief een vast IP-adres voor de Controller.
Voltie-lader (Punt 3): Registreer de lader in de Voltie-app en verbind hem met Wi‑Fi.
Toevoegen aan Reduxi (Punt 4–5): Log in op Reduxi Configurator, voeg de lader toe met OCPP JSON 1.6, voer de URL in op de lader en test de communicatie.
In gebruik nemen (Punt 6): Controleer de meetwaarden en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De lader maakt geen verbinding met de Controller | Controleer of de URL op de lader eindigt met de Device ID en of de Device ID gelijk is aan de Device identifier in Reduxi. Controleer of de Controller een vast IP-adres heeft. |
| De lader heeft na het vervangen van de router de Wi‑Fi-verbinding verloren | Herhaal de Wi‑Fi-installatie in de Voltie-app. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
