Sungrow-omvormers en ST-batterijen aansluiten op de Reduxi-controller
Sluit Sungrow string-omvormers, hybride omvormers en ST-batterijen via Modbus TCP/IP (WiNet-S/S2, Data Logger of LC300) aan op de Reduxi Controller voor maximale flexibiliteit en lagere energiekosten.
- Technische documentatie
- Ondersteunde apparaten en benodigde apparatuur
- De string-omvormer of hybride omvormer aansluiten
- De ESS C&I (ST-batterijserie) aansluiten via de LC300
- Inloggen op de Reduxi-webinterface
- Het Sungrow-apparaat toevoegen aan Reduxi
- De meetwaarden controleren
- Samenvatting
- Veelvoorkomende problemen
- Gerelateerde artikelen
1 Technische documentatie
Handleidingen van de fabrikant voor de Sungrow-communicatieapparaten:
- Gebruikershandleiding WiNet-S/S2 – Dongle voor de Wi‑Fi- of LAN-verbinding van de omvormer
- Gebruikershandleiding Data Logger 1000 – Logger voor de LAN-verbinding van de omvormers
- Gebruikershandleiding Data Logger 4000 – Zie hoofdstuk 2.2 van de handleiding
- Gebruikershandleiding LC300 – Lokale controller voor de ST-batterijserie
2 Ondersteunde apparaten en benodigde apparatuur
2.1 Ondersteunde Sungrow-apparaten
De aansluitmethode hangt af van het type apparaat:
| Type | Modellen | Verbindingstype |
|---|---|---|
| Sungrow string-omvormer 3p | Serie SGXXX-XX | WiNet-S/S2 (zie punt 3) Data Logger (zie punt 3) |
| Sungrow hybride omvormer 3p | Serie SH | WiNet-S/S2 (zie punt 3) Data Logger (zie punt 3) |
| ESS C&I | Serie STXXX kWh / Power stack | Sungrow LC300 lokale controller (zie punt 4) |
2.2 Benodigde apparatuur
- Reduxi Controller
- Sungrow string-omvormer of hybride omvormer, of ST-batterij (ESS C&I)
- WiNet-S/S2-dongle, Data Logger 1000/4000 of LC300 (afhankelijk van het apparaat)
- Ethernetkabel (RJ45)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De string-omvormer of hybride omvormer aansluiten
3.1 Verbinding via de WiNet-S/S2-dongle
De WiNet-S/S2-dongle verbindt de omvormer via Wi‑Fi of LAN met het lokale netwerk.
3.2 De WiNet-S/S2 op de omvormer installeren

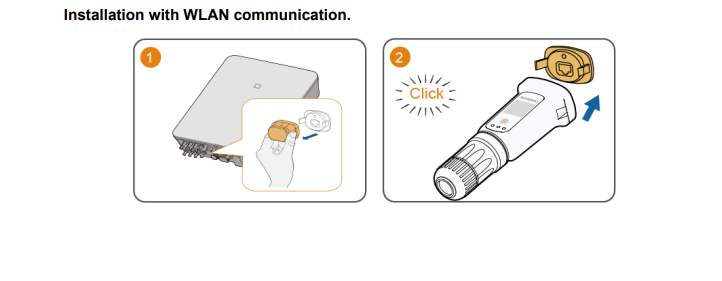

De afbeeldingen tonen de algemene installatie van de WiNet op een Sungrow-omvormer, eerst met WLAN-communicatie en daarna met LAN-communicatie. Zie voor details de handleidingen in punt 1.
Tekstbeschrijving van deze afbeelding
Diagram met de titel Installation with WLAN communication. Twee genummerde vlakken. Vlak 1: een hand houdt een oranje dongledeel tegen de onderkant van een aan de muur gemonteerde omvormer (witte kast met connectoren onderaan), een blauwe pijl toont de insteekrichting. Vlak 2: de witte dongle met een ronde schroefconnector en een klein indicatorpaneel; erboven een oranje kap met het woord Click en een blauwe pijl omhoog.

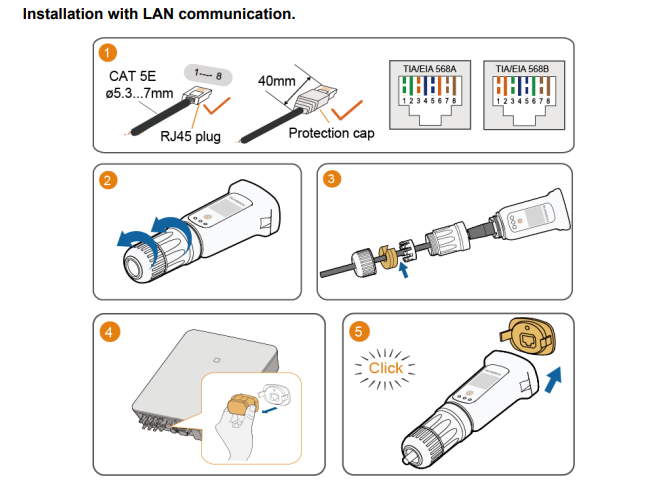

Tekstbeschrijving van deze afbeelding
Diagram met de titel Installation with LAN communication, vijf genummerde stappen. Stap 1: kabel met het label CAT 5E, diameter 5.3...7mm; een RJ45-stekker; een gestript stuk van 40mm met een Protection cap op de kabel; twee kleine aansluittabellen met de labels TIA/EIA 568A en TIA/EIA 568B met pinnen 1 2 3 4 5 6 7 8 en gekleurde draden; vinkjes markeren de juiste onderdelen. Stap 2: de witte dongle met een schroefconnector, een blauwe gebogen pijl toont het draaien van de connectormoer. Stap 3: de kabelonderdelen (moer, afdichting, beschermkap) worden over de kabel geschoven en naar de dongle toe gedrukt, blauwe pijl. Stap 4: een hand houdt het oranje deel tegen de onderkant van de omvormer. Stap 5: de gemonteerde dongle met een oranje kap, het woord Click en een blauwe pijl omhoog.
3.3 Modbus TCP lokaal openen op de WiNet-S/S2
Reduxi kan alleen met de Sungrow-omvormer communiceren als Modbus TCP is ingeschakeld op poort 502. U kunt dit lokaal instellen in de webinterface van de WiNet (dit punt) of in de iSolarCloud-webapp (zie punt 3.4).
- Maak verbinding met de webinterface van de WiNet-S/S2.

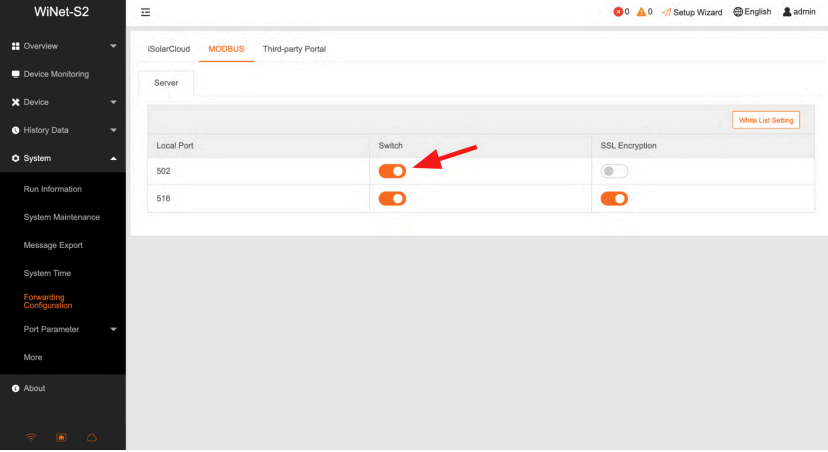

- Ga naar System – Forwarding Configuration en schakel port 502 in.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de WiNet-S2, pagina Forwarding Configuration. Menu links: Overview, Device Monitoring, Device, History Data, System (uitgeklapt; items Run Information, System Maintenance, Message Export, System Time, Forwarding Configuration oranje gemarkeerd, Port Parameter, More), About. Bovenbalk: tellers voor fouten en waarschuwingen, Setup Wizard, English, admin. Tabbladen: iSolarCloud, MODBUS (geselecteerd, oranje), Third-party Portal. Subtabblad: Server. Knop rechts: White List Setting. Tabelkolommen: Local Port, Switch, SSL Encryption. Rij 1: Local Port 502; Switch: aan (oranje schakelaar, gemarkeerd met een rode pijl); SSL Encryption: uit (grijze schakelaar). Rij 2: Local Port 510; Switch: aan; SSL Encryption: aan.

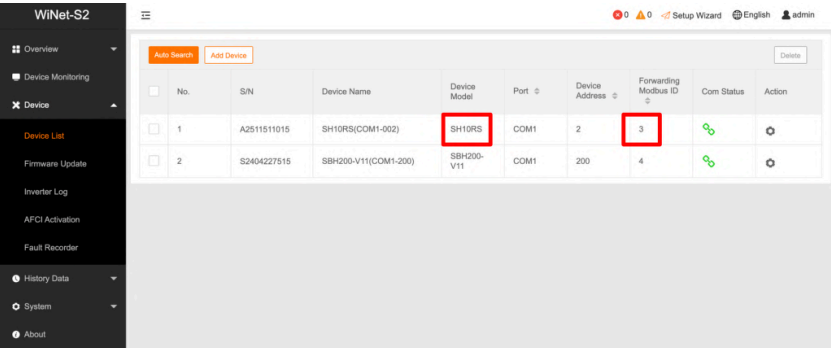

Om de Modbus unit ID van de omvormer te vinden, gaat u naar Device – Device List en controleert u de Forwarding Modbus ID van de omvormer.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de WiNet-S2, pagina Device List. Menu links: Overview, Device Monitoring, Device (uitgeklapt; items Device List oranje gemarkeerd, Firmware Update, Inverter Log, AFCI Activation, Fault Recorder), History Data, System, About. Bovenbalk: tellers voor fouten en waarschuwingen, Setup Wizard, English, admin. Knoppen: Auto Detect, Add Device, Delete. Tabelkolommen: No, S/N, Device Name, Device Model, Port, Device Address, Forwarding Modbus ID, Com Status, Action. Rij 1: No. 1; S/N A2011511015; Device Name SH10RS(COM1-002); Device Model SH10RS (rood kader); Port COM1; Device Address 2; Forwarding Modbus ID 3 (rood kader); Com Status groen linkpictogram. Rij 2: No. 2; S/N; Device Name SBH200-V11(COM1-200); Device Model SBH200-V11; Port COM1; Device Address 200; Forwarding Modbus ID 4; Com Status groen linkpictogram.
3.4 Modbus TCP openen via de iSolarCloud-webapp
- Log op uw computer in op de iSolarCloud-webapp.
- Ga naar Settings – Device parameters – Common Settings van de WiNet-dongle.

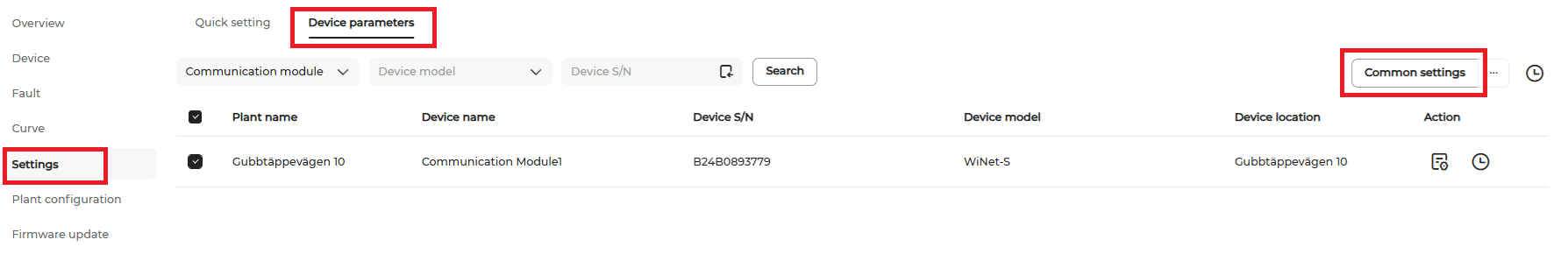

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de iSolarCloud-webapp, Settings, Device parameters (zeer kleine tekst). Menu links: Overview, Device, Fault, Curve, Settings (gemarkeerd met een rood kader), Plant configuration, Firmware update. Tabbladen bovenaan: Quick setting en Device parameters (Device parameters gemarkeerd met een rood kader). Filterrij: keuzelijst Communication module, keuzelijst Device model, een veld Device S/N en een knop Search; rechts een knop Common settings (rood kader). Tabelkolommen: selectievakje, Plant name, Device name, Device S/N, Device model, Device location, Action. Er is één rij te zien: Plant name, Device name: Communication Module, Device S/N, Device model: WiNet-S, Device location, twee actiepictogrammen.
Stel in de common settings van de WiNet-dongle Modbus TCP 502 Port on/off in op open.

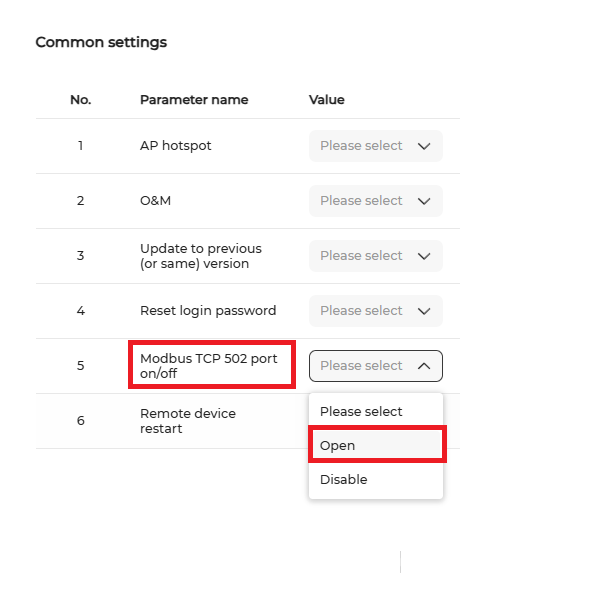

Tekstbeschrijving van deze afbeelding
Schermafbeelding van een instellingentabel van iSolarCloud met de titel Common settings. Kolommen: No., Parameter name, Value. Rijen: 1 AP hotspot (Please select); 2 O&M (Please select); 3 Update to previous (or same) version (Please select); 4 Reset login password (Please select); 5 Modbus TCP 502 port on/off (naam in een rood kader; keuzelijst geopend, opties Please select, Open, Disable; Open is gemarkeerd met een rood kader); 6 Remote device restart (waarde verborgen achter de geopende keuzelijst).
3.5 Verbinding via Data Logger 1000/4000
Zie voor details de Sungrow-documentatie voor Data Logger 1000 en Data Logger 4000.
Stap 1. Verbind de Data Logger met een Ethernetkabel (RJ45) met de omvormers.

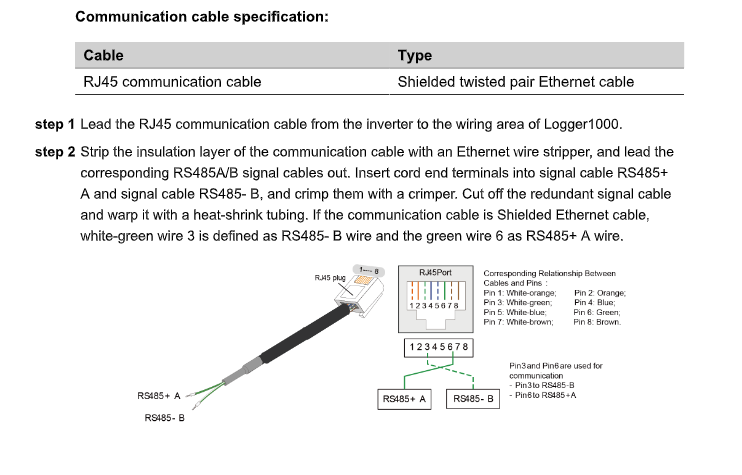

Tekstbeschrijving van deze afbeelding
Afbeelding met de titel Communication cable specification met een tabel: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Tekst: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Daaronder: een tekening van een RJ45-stekker op een zwarte kabel met twee dunne draden met de labels RS485+ A en RS485- B; een pindiagram van de RJ45 Port met de nummering 12345678 en een lijst met pinkleuren (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); vakken RS485+ A en RS485- B; een kleine opmerking dat de pinnen voor de communicatie Pin 3 naar RS485-B en Pin 6 naar RS485-A zijn (kleine letters).

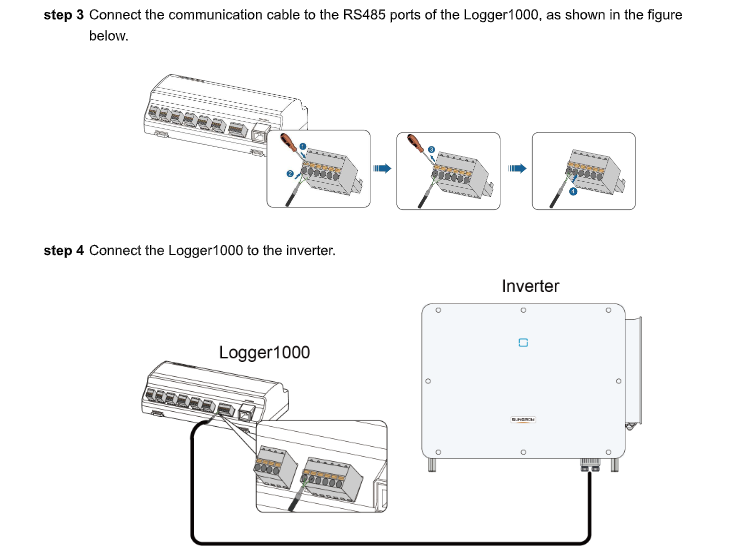

Tekstbeschrijving van deze afbeelding
Afbeelding met twee instructiestappen uit een handleiding van de fabrikant. Stap 3: tekst Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Daaronder drie tekeningen van links naar rechts, verbonden door blauwe pijlen: een Logger1000 DIN-railunit met een klemmenblok en een schroevendraaier bij een klem, een close-up van het klemmenblok met de draad ingestoken en de schroevendraaier die vastdraait (genummerde markeringen 1 en 2) en het klemmenblok met de aangesloten draden. Stap 4: tekst Connect the Logger1000 to the inverter. Tekening: links een kast met het label Logger1000 met twee afneembare klemmenblokken, rechts een grote witte kast met het label Inverter en een zwarte kabellijn die van de klemmenblokken van de Logger1000 onderlangs naar de onderkant van de omvormer loopt.

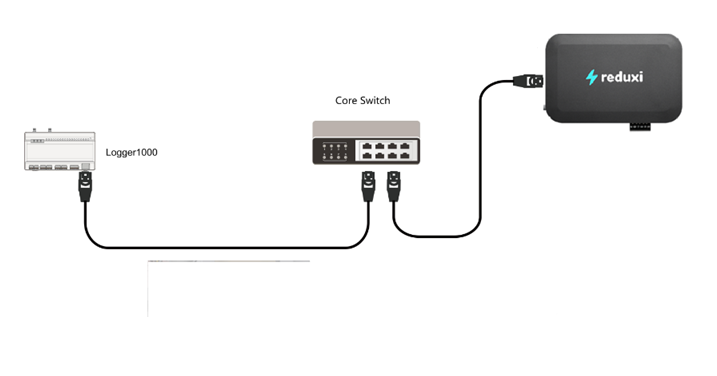

Stap 2. Verbind de Data Logger 1000/4000 met een Ethernetkabel met de Reduxi Controller.
Tekstbeschrijving van deze afbeelding
Diagram op een witte achtergrond. Links: een klein lichtgrijs DIN-railapparaat met het label Logger1000. In het midden: een zwart-grijze netwerkswitch met 8 poorten met het label Core Switch. Rechts: een zwart afgerond vak met het reduxi-logo (bliksemschicht en het woord reduxi) en een connector aan de linkerzijde. Verbindingen: een zwarte kabel met RJ45-stekkers loopt van de Logger1000 naar de Core Switch; een tweede zwarte kabel met RJ45-stekker loopt van de Core Switch naar het reduxi-vak.
4 De ESS C&I (ST-batterijserie) aansluiten via de LC300
4.1 De LC300 aansluiten op de batterij en de Reduxi Controller
Sluit de LC300 op de ST-batterij via Ethernet rechtstreeks aan op de Reduxi Controller. De afbeelding toont de posities van de Ethernet-communicatiepoorten.

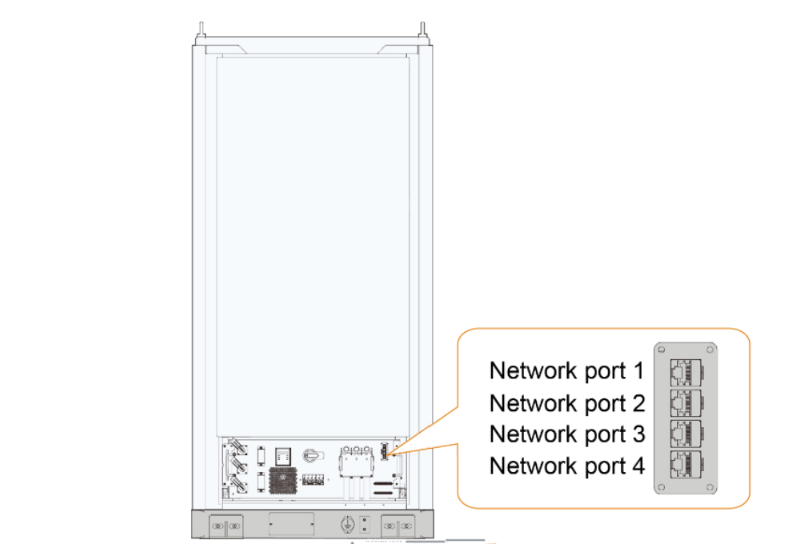

Tekstbeschrijving van deze afbeelding
Tekening van een hoge, smalle kast (batterijkast) van voren gezien, met een groot leeg voorpaneel en een voet onderaan. Linksonder een aansluitgedeelte met klemmen en kleine onderdelen. Een afgeronde oranje omlijnde uitvergroting rechtsonder toont een vergroot grijs connectorblok met vier boven elkaar geplaatste Ethernet-aansluitingen (RJ45), met ernaast de labels: Network port 1, Network port 2, Network port 3, Network port 4 (van boven naar beneden). Een dunne lijn verbindt de uitvergroting met het kleine poortblok onderin de kast.
4.2 De communicatieparameters instellen
Log in op de webinterface van de LC300 en ga naar Parameter Settings – Comm Parameters. Controleer of het IP address, het Subnet mask en de Gateway overeenkomen met het lokale netwerk voor Ethernet.
De Modbus-poort is ingesteld op 502 en staat standaard open, zoals de afbeeldingen tonen. Sla de instellingen op.

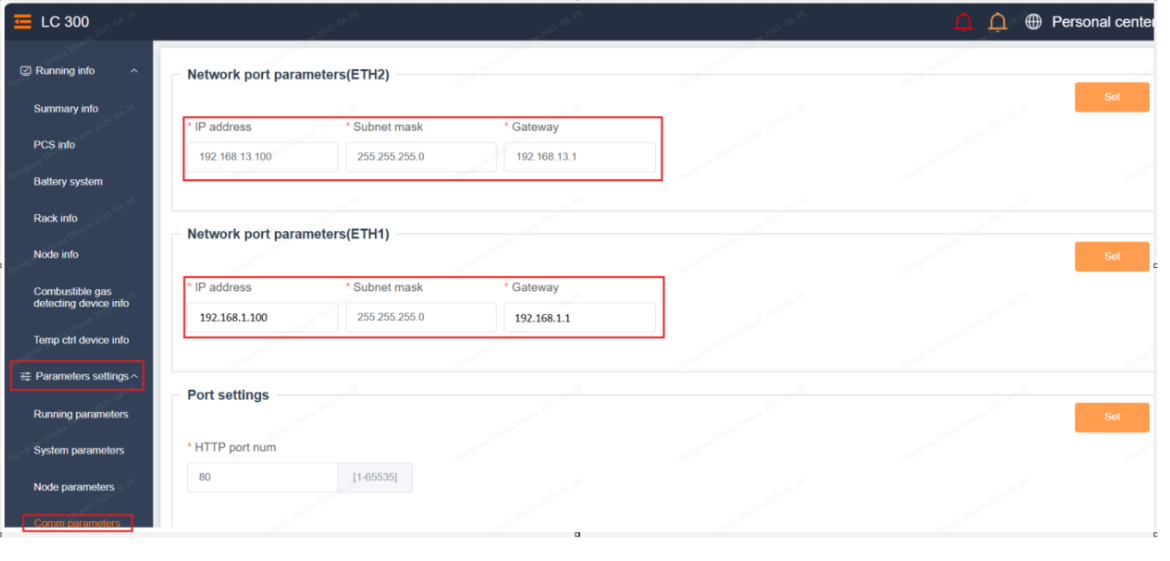

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de LC 300, pagina met netwerkparameters. Menu links: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (gemarkeerd met een rood kader; subitems Running parameters, System parameters, Node parameters en een item in een rood kader eronder, deels afgekapt). Rechtsboven: Personal center. Sectie Network port parameters(ETH2) met een knop Set: IP address, Subnet mask, Gateway in een rood kader (subnetmasker lijkt 255.255.255.0). Sectie Network port parameters(ETH1) met een knop Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (in een rood kader). Sectie Port settings met een knop Set: HTTP port num: 80 (bereik tussen haakjes getoond).

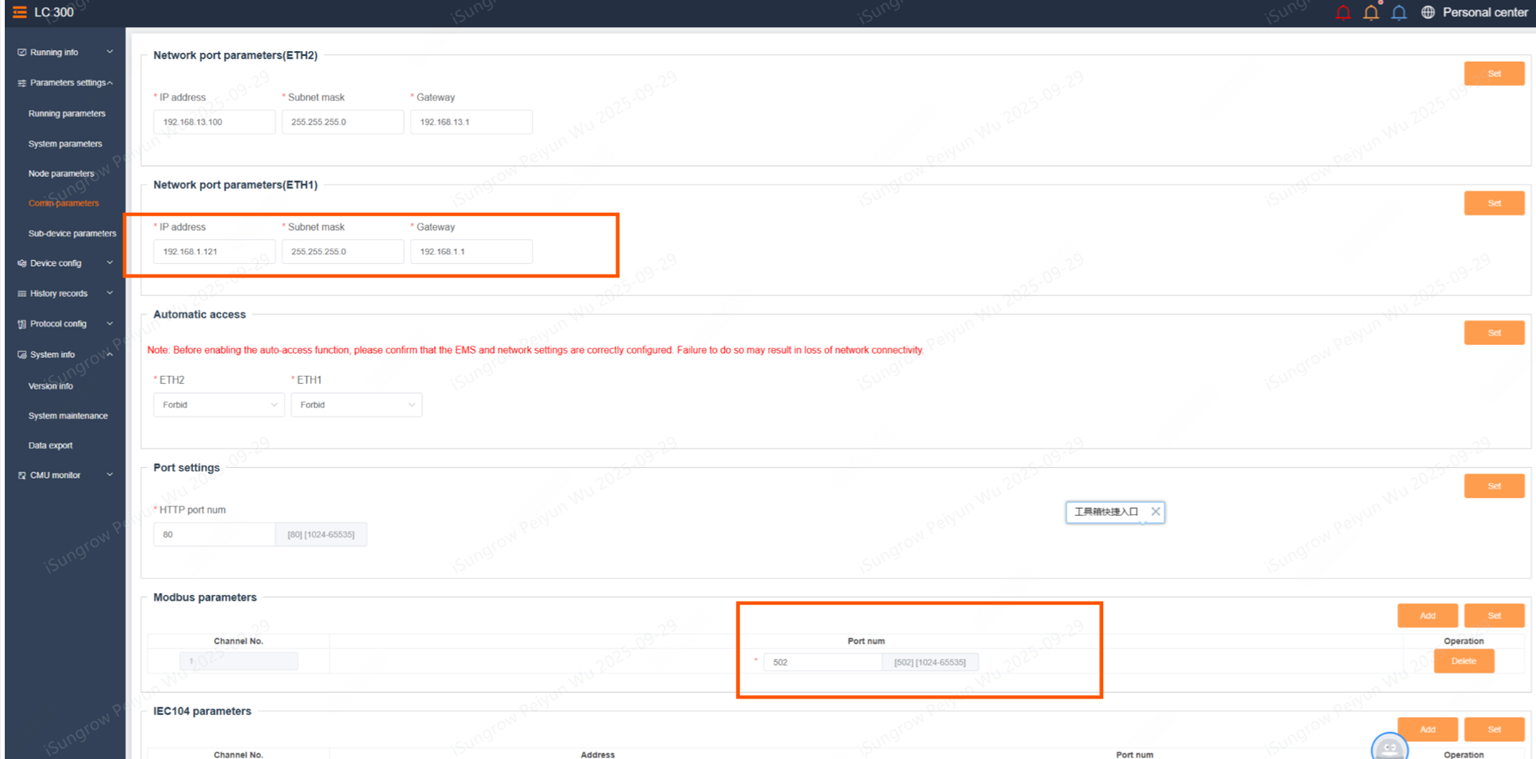

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de LC 300, pagina met communicatieparameters (de tekst is zeer klein). Menu links met Running info, Parameters settings (subitems, één oranje gemarkeerd), Device config, Protocol config, System info en andere. Rechtsboven: Personal center. Secties van boven naar beneden: Network port parameters(ETH2) met een knop Set; Network port parameters(ETH1) met de velden IP address, Subnet mask, Gateway in een oranje kader; Automatic access met een rode opmerking over het inschakelen van de functie voor automatische toegang en twee keuzelijsten; Port settings met een veld voor een poortnummer en rechts een keuzelijst; Modbus parameters met een tabel (kolommen zijn onder meer Channel No, Port num, Operation) en het veld Port num in een oranje kader; daaronder nog een sectie (IEC104 parameters). Bij elke sectie zijn de knoppen Set oranje.
4.3 De systeemparameters instellen

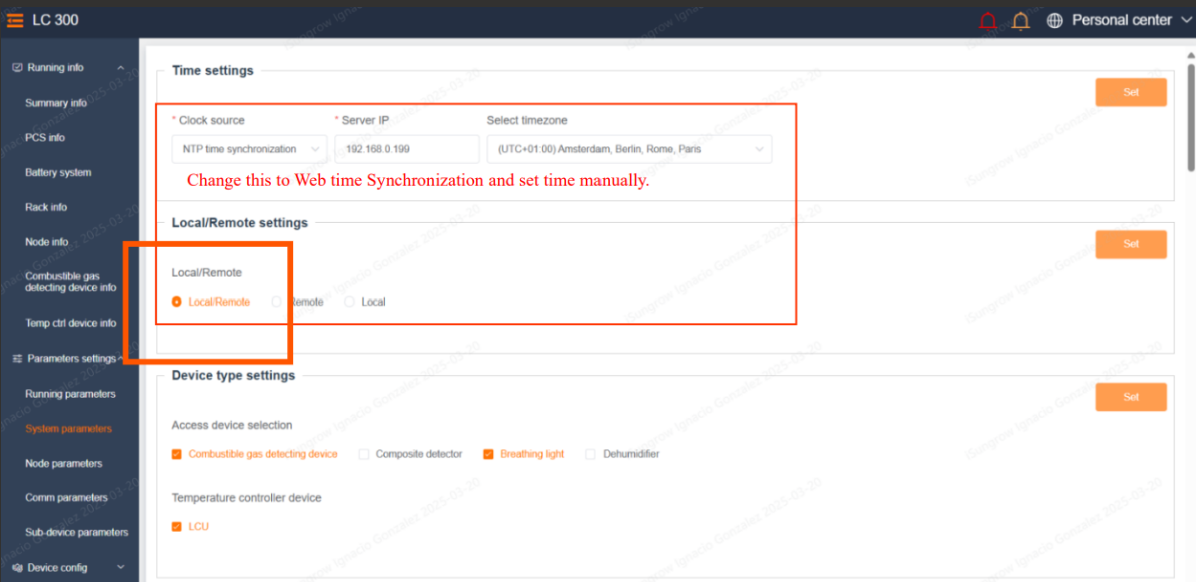

Ga naar System Parameters en stel de instelling voor lokaal/extern in op Local/Remote. Wijzig de tijdinstelling naar Web Time Synchronization en stel de tijd handmatig in.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de LC 300, pagina System parameters. Menu links: Running info (Summary info, PCS info, Battery system, Rack info, Node info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (Running parameters, System parameters oranje gemarkeerd, Node parameters, Comm parameters, Sub device parameters), Device config. Rechtsboven: Personal center. Sectie Time settings met een knop Set: Clock source: NTP time synchronization; Server IP:; Select timezone: (UTC+01:00) Amsterdam, Berlin, Rome, Paris. Een rood omlijnd kader rond deze velden bevat rode tekst: Change this to Web time Synchronization and set time manually. Sectie Local/Remote settings met een knop Set: Local/Remote met de opties Local/Remote (geselecteerd, oranje, in een oranje kader), Remote, Local. Sectie Device type settings met een knop Set: Access device selection: Combustible gas detecting device (aangevinkt), Composite detector (niet aangevinkt), een derde optie, Dehumidifier (niet aangevinkt); Temperature controller device: één optie.
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 Het Sungrow-apparaat toevoegen aan Reduxi
Volg deze stappen om een nieuw Sungrow-apparaat toe te voegen of een bestaand apparaat te bewerken.
6.1 Basisinstellingen
Meld u lokaal aan bij de Reduxi Configurator op de controller (zie punt 5) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de bovenkant van het linkermenu van de Reduxi Configurator. Logo: reduxi Configurator. Devices (uitgeklapt, minteken) bevat alleen de knop + Add device (omkaderd). Daaronder: Strategies (+), Utility Rate Plan, Settings (+).
Definieer in de eerste stap de basisinstellingen.
Sungrow string-omvormer of hybride omvormer
- Device type:
Solar Power PlantofHybrid, afhankelijk van het systeem - Type:
Sungrow string/hybrid inverter 3p - Name: een naam naar keuze

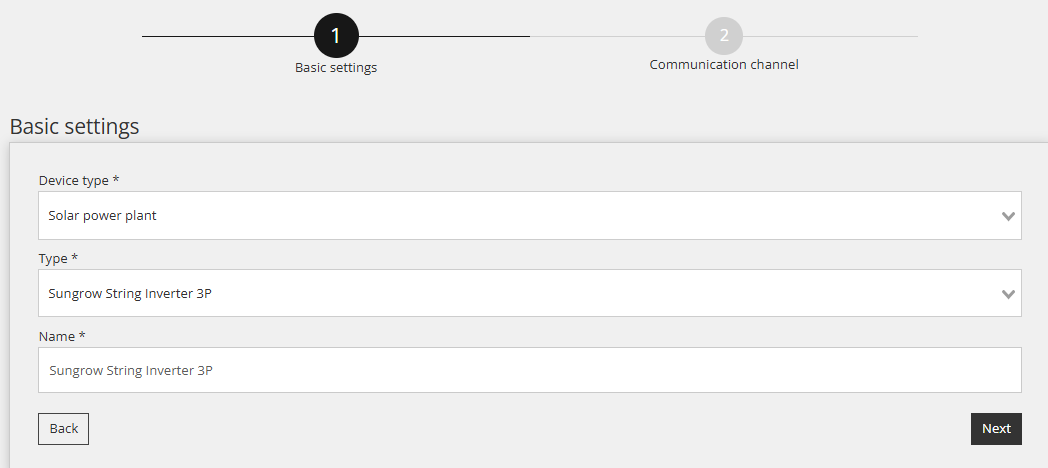

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 Basic settings (stap 2 is Communication channel, grijs). Kop: Basic settings. Velden: Device type *: Solar power plant (keuzelijst); Type *: Sungrow String Inverter 3P (keuzelijst); Name *: Sungrow String Inverter 3P (tekstveld). Knoppen: Back (links), Next (rechts, donker).
Sungrow ESS C&I (ST-batterijserie)
- Device type:
Battery - Type:
Sungrow ST - Name: een naam naar keuze

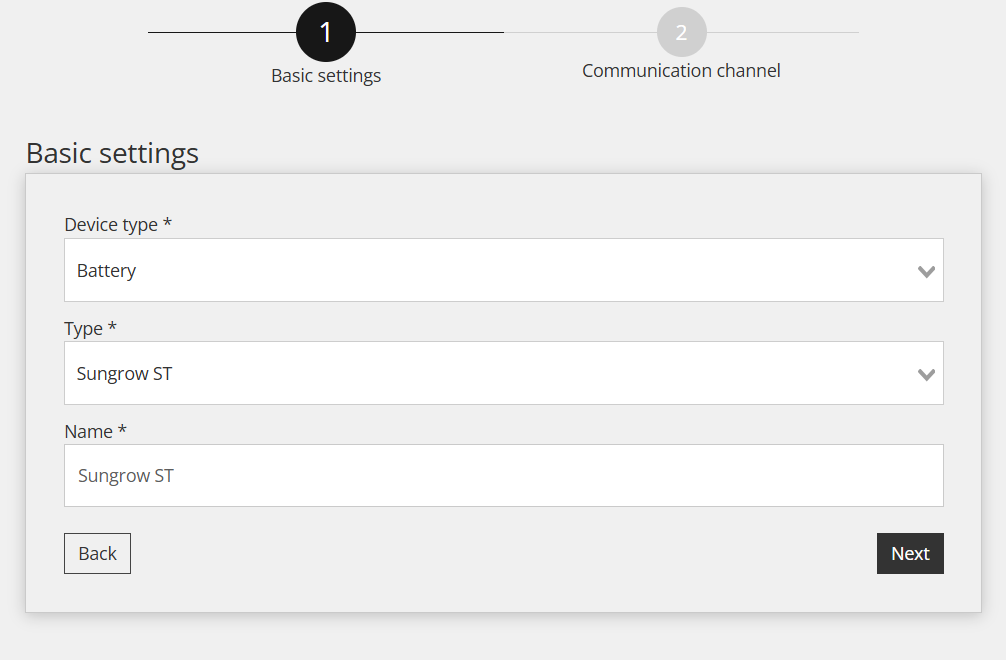

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 Basic settings (stap 2 is Communication channel, grijs weergegeven). Kop: Basic settings. Velden: Device type *: Battery (keuzelijst); Type *: Sungrow ST (keuzelijst); Name *: Sungrow ST (tekstveld). Knoppen: Back (links), Next (rechts, donker).
Klik op Next.
6.2 Communicatie-instellingen
Definieer in de tweede stap het communicatiekanaal tussen de Reduxi Controller en het Sungrow-apparaat.
Sungrow string-omvormer of hybride omvormer
| Parameter | Waarde |
|---|---|
| Verbinding | TCP |
| IP | IP-adres van de omvormer |
| Modbus ID | De Modbus ID van de WiNet-S/S2 of Data Logger (zie punt 3) |

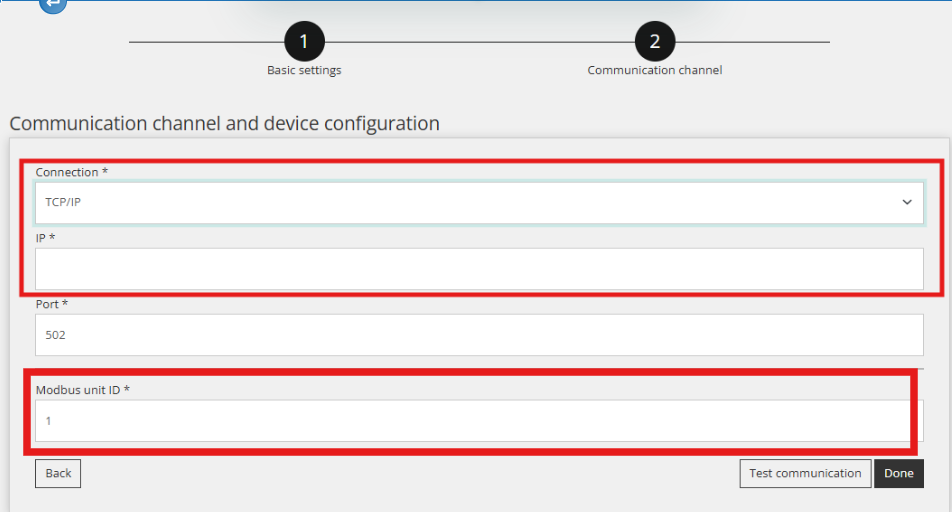

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 2 Communication channel (stap 1 is Basic settings). Kop: Communication channel and device configuration. Velden: Connection *: TCP/IP (keuzelijst, samen met het veld IP in een rood kader); IP *: leeg; Port *: 502; Modbus unit ID *: 1 (in een tweede rood kader). Knoppen: Back (links), Test communication en Done (rechts).
Sungrow ESS C&I (ST-batterijserie)
| Parameter | Waarde |
|---|---|
| Verbinding | TCP/IP |
| IP | IP-adres van de LC300. Klik op Scan for IP om het te vinden. |
| Modbus ID | De Modbus ID uit de webinterface van de LC300 |

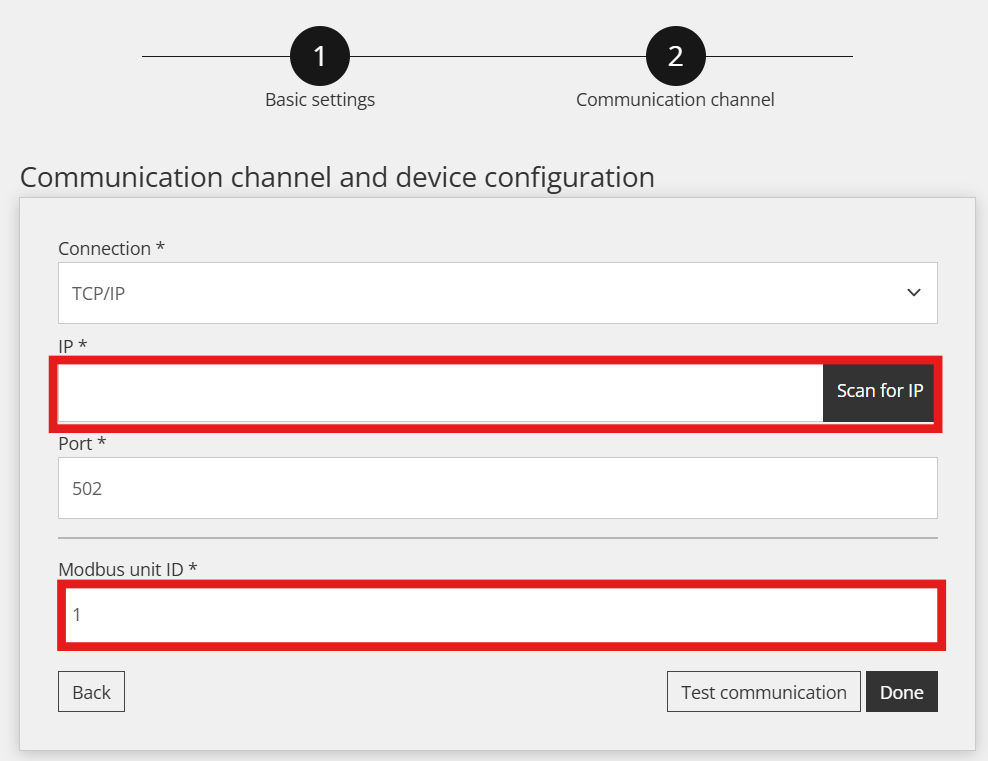

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 2 Communication channel (stap 1 is Basic settings). Kop: Communication channel and device configuration. Velden: Connection *: TCP/IP (keuzelijst); IP *: leeg, met aan het rechteruiteinde een donkere knop Scan for IP (het veld IP en de knop staan in een rood kader); Port *: 502; Modbus unit ID *: 1 (in een tweede rood kader). Knoppen: Back (links), Test communication en Done (rechts).
6.3 Communicatie testen

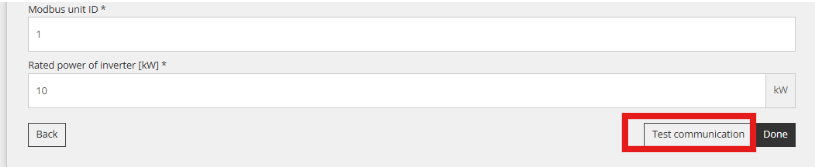

Klik onder de communicatieparameters op Test communication. Daarmee controleert u of de Modbus-verbinding werkt. Het apparaat wordt één keer uitgelezen en er wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderkant van een apparaatformulier in de Reduxi Configurator. Velden: Modbus unit ID *: 1; Rated power of inverter (kW) *: 10 (eenheid kW rechts getoond). Knoppen: Back (linksonder), Test communication en Done (rechtsonder). Een rood kader markeert de knop Test communication.

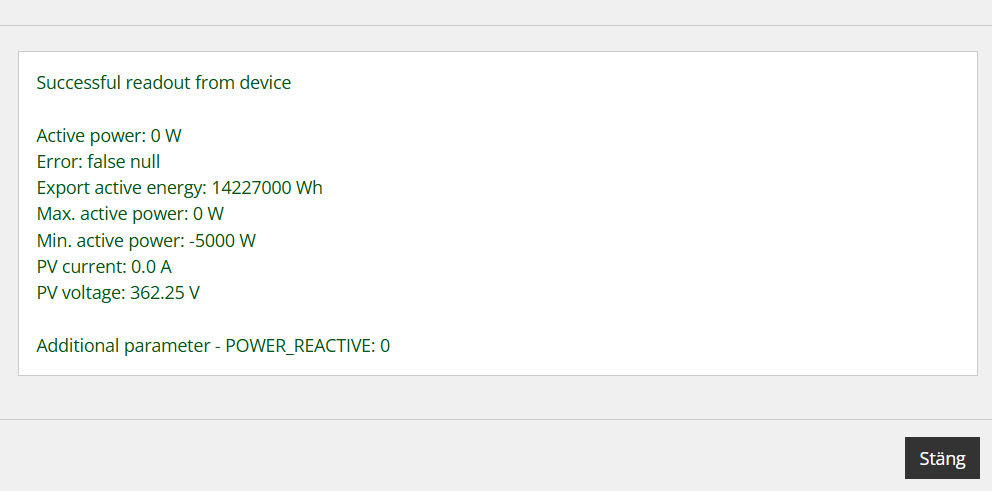

De test geeft een van twee resultaten:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een resultaatdialoog met groene tekst: Successful readout from device. Regels: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Knop rechtsonder: Stäng [Zweeds, Sluiten].
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication en rechtsboven een sluitkruisje. Melding in rode tekst: Unable to communicate with device. Donkere knop rechtsonder: Close.
7 De metingen controleren
7.1 Laatste metingen

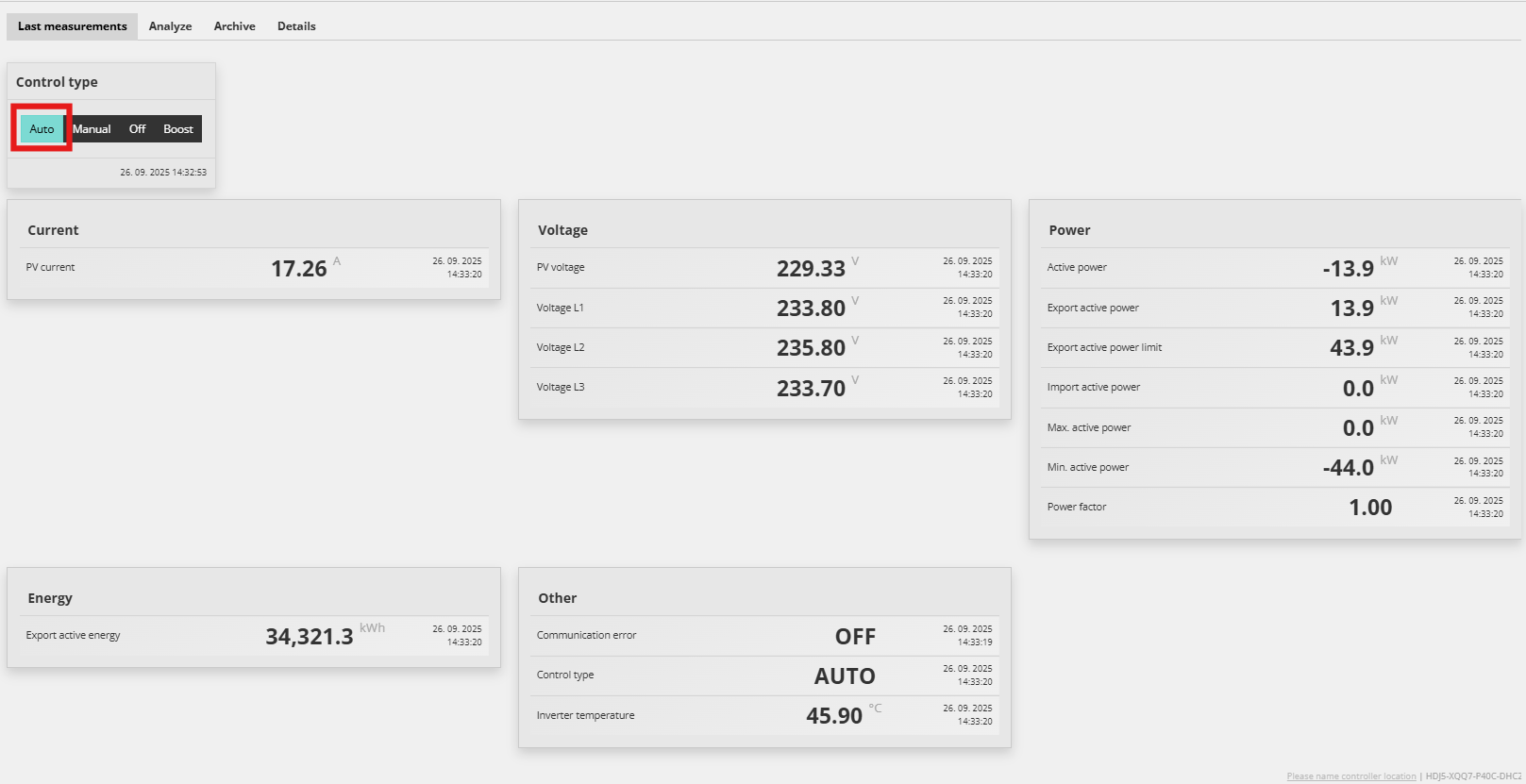

Controleer nadat de communicatie tot stand is gebracht als extra test de waarden onder Devices – Sungrow – Last Measurements in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatpagina van de Reduxi Configurator, tabblad Last measurements (andere tabbladen: Analysis, Archive, Details). Vak Control type met vier knoppen: Auto (geselecteerd, lichtblauw, in een rood kader), Manual, Off, Boost. Kaarten met waarderijen; de rijlabels zijn zeer klein. Kaart Current: één waarde 17.26. Kaart Voltage: 229.33; 233.80; 235.80; 233.70. Kaart Power: -13.9; 13.9; 43.9; 0.0; 0.0; -44.0; 1.00. Kaart Energy: 34,321.3. Kaart Other: OFF; AUTO; 45.90. Bij elke waarde staat rechts een kleine datum- en tijdstempel.
7.2 Sturing door Reduxi inschakelen
Voor geavanceerde sturing van batterij en omvormer integreert u het apparaat in de Reduxi-strategie. Stel onder Devices – Sungrow in de Reduxi Configurator het control type in op AUTO. Alleen dan hebben strategiecommando's invloed op de omvormer.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat u het apparaat hebt toegevoegd, kunt u het ook volgen en bedienen via de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (punt 1–2): Raadpleeg de handleidingen van de fabrikant. Kies de aansluitmethode: WiNet-S/S2 of Data Logger voor string-omvormers en hybride omvormers, LC300 voor ST-batterijen.
Sungrow (punt 3–4): Open Modbus TCP op poort 502 en noteer de Modbus ID van het apparaat. Stel voor de ST-batterij het IP-adres, het subnetmasker en de gateway in op de LC300.
Toevoegen aan Reduxi (punt 5–6): Log in op de Configurator, voeg het apparaat toe, voer IP en Modbus ID in, voer Test communication uit en klik op Done.
Live gaan (punt 7): Controleer de laatste metingen en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Test communication mislukt bij een verbinding via WiNet-S/S2 of iSolarCloud | Modbus TCP is niet geopend. Schakel poort 502 in onder System – Forwarding Configuration in de webinterface van de WiNet, of stel in iSolarCloud Modbus TCP 502 Port on/off in op open (zie punt 3). |
| Test communication mislukt, hoewel poort 502 open is | Controleer de Modbus ID. Lees de Forwarding Modbus ID af onder Device – Device List en voer dezelfde waarde in bij de Reduxi Configurator. |
| De LC300 is niet bereikbaar | Controleer IP address, Subnet mask en Gateway onder Parameter Settings – Comm Parameters (zie punt 4). Klik in de Configurator op Scan for IP om de LC300 te vinden. |
| Strategiecommando's hebben geen effect | Stel het control type van het apparaat in op AUTO (zie punt 7). Controleer voor de ST-batterij of de lokaal/extern-instelling van de LC300 op Local/Remote staat (zie punt 4). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
