Verlaag de energiekosten met tot wel 70%: Reduxi integreert SolaX Power X1/X3 hybride omvormers G4/Pro/Ultra via Modbus TCP/IP of RTU.

1. Solax-firmware

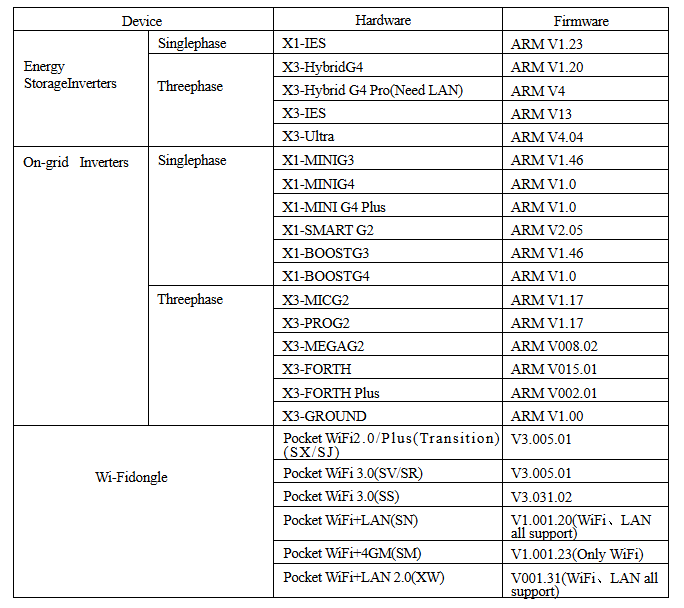

Opmerking: de omvormer moet de nieuwste firmware-update hebben. Neem hiervoor rechtstreeks contact op met Solax Power Support op
2. Fysieke verbinding
2.1 Modbus TCP/IP
Hieronder wordt een symbolische afbeelding weergegeven van de volledige verbinding van de Reduxi-controller naar de omvormer:
Opmerking: om een verbinding via Modbus TCP tot stand te brengen, heb je de wifi 3.0 of de wifi & LAN 3.0-dongle nodig
2.2 Modbus RTU
Hieronder wordt een symbolische afbeelding weergegeven van de volledige verbinding van de Reduxi-controller naar de omvormer:
2.2.1 Bedradingsschema's:
3. Voeg SolaX X1/X3 hybride omvormer toe aan het Reduxi-systeem
Nadat u de Reduxi en de SolaX hybride omvormer hebt aangesloten, kunt u deze registreren als een nieuw apparaat.
3.1 Selecteer Apparaat toevoegen
Log eerst in op de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop 'Apparaat toevoegen' te klikken.
3.2 Selecteer SolaX Power hybride omvormer
Dit hangt af van welke omvormer u hebt. Als u een enkelfasige omvormer (X1) hebt, selecteert u... Als u een driefasige omvormer hebt geïnstalleerd, selecteert u X3.

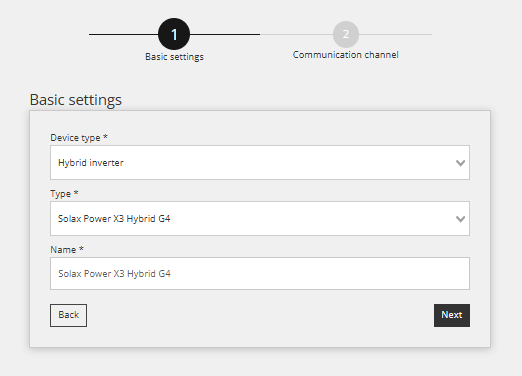

Binnen de eerste stap worden basisinstellingen gedefinieerd:
- Selecteer Apparaattype: Hybride omvormer,
- Selecteer Type: SolaX Power X1 of X3 hybride,
- Geef het apparaat een naam zoals u wilt, bijvoorbeeld: Solax Power X3 Hybrid G4

3.3 Apparaatconfiguratie voor communicatiekanaal
De tweede stap omvat het configureren van het communicatiekanaal, wat essentieel is voor een goede Modbus-communicatie. In deze stap wordt de communicatieverbinding tussen de Reduxi-controller en de Solax Power-omvormer tot stand gebracht.
U kunt kiezen tussen een TCP/IP- of RTU-verbinding (afhankelijk van het gebruikte apparaat)

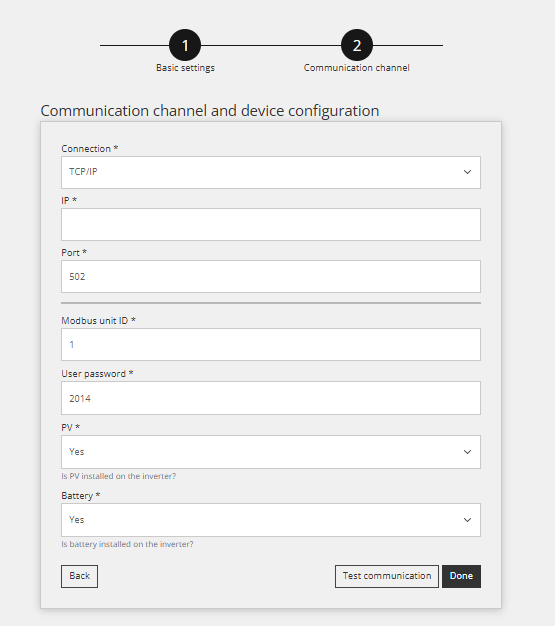

3.3.1 Modbus TCP
- Verbinding: TCP/IP
- IP: Voer het IP-adres van de Solax Power-omvormer in
- Poort: 502
- Modbus-eenheid-ID: Dit is dezelfde ID als ingesteld op de omvormer (als standaard 1)
- Gebruikerswachtwoord: Het is dezelfde pincode als voor het display op de omvormer (bijvoorbeeld 2014)
- PV: is er een PV geïnstalleerd? Ja of Nee
- Batterij: is er een batterij geïnstalleerd? Ja of Nee

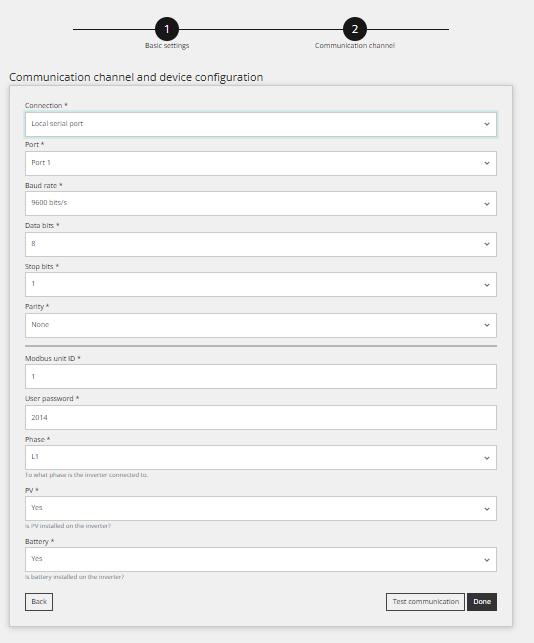

3.3.2 Modbus RTU
- Verbinding: Lokale poort
- Poort: 1
- Baudrate: 9600
- Gegevensbits: 1
- Stopbits: 1
- Pariteit: Geen
- Modbus-eenheid-ID: 1 (zelfde ID als de omvormer)
- Gebruikerswachtwoord: Het is dezelfde pincode als voor het display op de omvormer (bijvoorbeeld 2014)
- PV: is er een PV geïnstalleerd? Ja of Nee
- Batterij: is er een batterij geïnstalleerd? Ja of Nee
3.4 Test de communicatie
Onder alle velden van het communicatiekanaal die in de vorige stap zijn genoemd, bevindt zich een knop "Test communicatie".
Deze knop wordt gebruikt om te controleren of de Modbus-verbinding tussen de apparaten correct functioneert.
Succesvolle reactie (voorbeeld):
Niet-succesvolle reactie (voorbeeld):
Controleer in dit geval de instellingen, de bedrading en probeer het opnieuw.
3.5 Metingen van apparaat
In deze sectie wordt uitgelegd hoe u de gemeten waarden van het apparaat kunt controleren en of het correct communiceert. Dit kan worden gedaan onder "Apparaten /SolaX Power-omvormer /Laatste meting."
Voor geavanceerde bediening integreert u het apparaat in de optimalisatiemodi van het Reduxi-systeem.
Onder Apparaten/SolaX Power Omvormer in de Reduxi-configurator, moet het besturingstype worden ingesteld op AUTO zodat opdrachten voor de strategie van invloed zijn op de batterij.
Om maximale flexibiliteit en energiekostenreductie te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van een strategie via deze link: Strategieën voor de Reduxi-controller.
Nadat het apparaat succesvol is toegevoegd, kan het worden bewaakt en bediend via de Reduxi-applicatie.
