SolaX X1/X3 hybride omvormer G4/Pro/Ultra aansluiten op de Reduxi-controller
Verlaag uw energiekosten met maximaal 70%: koppel SolaX Power X1/X3 hybride omvormers G4, Pro en Ultra via Modbus TCP/IP of RTU aan de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

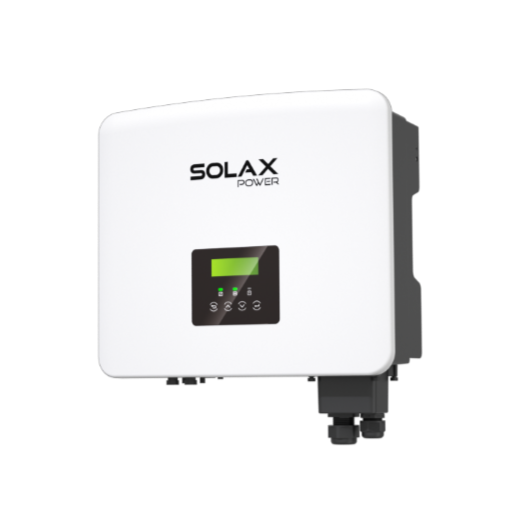

Foto (productrender) van een witte, aan de muur gemonteerde omvormer, onder een lichte hoek gezien tegen een witte achtergrond. Op de voorkant staat SOLAX POWER gedrukt. Onder het logo een klein zwart display met een groen scherm, drie kleine indicatielampjes en vier ronde knoppen. Aan de rechterzijde een donkergrijs zijdeel; daaronder een donkergrijs aansluitblok met twee kabelwartels en kleine connectoren aan de onderrand.
1 De SolaX-omvormer voorbereiden
1.1 Technische documentatie
- SolaX X1-Hybrid G4 – Productpagina
- SolaX downloads – Handleidingen en datasheets
1.2 Benodigde apparatuur
- SolaX Power X1- of X3-hybride omvormer (G4, Pro of Ultra)
- Voor Modbus TCP: WiFi 3.0-dongle of WiFi & LAN 3.0-dongle
- Voor Modbus RTU: RS485-verbinding met de Reduxi Controller (zie de aansluitschema's in punt 2)
- Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
1.3 De nieuwste firmware installeren
De omvormer moet de nieuwste firmware hebben. Neem contact op met SolaX Power support om deze bij te werken: service.global@solaxpower.com
De tabel toont de firmwareversies per apparaat:
Tekstbeschrijving van deze afbeelding
Tabel met apparaten met hardware- en firmwareversies. Kolommen: Device, Hardware, Firmware. Energy Storage Inverters, Singlephase: X1-IES, ARM V1.23. Threephase: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, Singlephase: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Threephase: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Fysieke aansluiting
2.1 Modbus TCP/IP
De afbeelding toont de volledige verbinding van de Reduxi Controller naar de omvormer.
Tekstbeschrijving van deze afbeelding
Diagram van een Modbus TCP/IP-verbinding op een witte achtergrond. Linksboven: zwart afgerond vak met het label Controller, met het reduxi-logo. Bovenaan in het midden: wit vak met het label Hybrid Inverter met SOLAX POWER erop gedrukt en een klein groen display. Links in het midden: een witte router met antennes en een Wi-Fi-symbool, met het label Router. Linksonder: een wereldbol met de letters WWW. Lijnen: een cyaanblauwe doorgetrokken lijn met het label Ethernet van de Controller omlaag naar de Router; een cyaanblauwe doorgetrokken lijn met het label Ethernet van de Router naar de onderkant van de omvormer; een cyaanblauwe stippellijn van de Router naar de WWW-wereldbol. Een cyaanblauwe lijn van de onderkant van de omvormer leidt naar een cyaan omkaderd vak met twee zwarte dongles, een rood uitroepteken ernaast en rode tekst: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
De afbeelding toont de volledige verbinding van de Reduxi Controller naar de omvormer.
Tekstbeschrijving van deze afbeelding
Diagram van een Modbus RTU-verbinding op een witte achtergrond. In het midden: zwart afgerond vak met het label Controller en het reduxi-logo. Rechts: wit vak met het label Hybrid Inverter met SOLAX POWER erop gedrukt. Links: een witte router met antennes met het label Router en daaronder een wereldbol met de letters WWW. Lijnen: een cyaanblauwe doorgetrokken lijn met het label Ethernet van de Router naar de Controller; een cyaanblauwe doorgetrokken lijn met het label RS 485 A/B van de Controller naar de onderkant van de omvormer; een cyaanblauwe stippellijn van de Router naar de WWW-wereldbol.
2.2.1 Aansluitschema's
Sluit de klemmen A en B van de RS485-poort van de Reduxi Controller aan op de COM-poort van de omvormer, zoals getoond voor uw serie.
Tekstbeschrijving van deze afbeelding
Aansluitschema met de titel X1/X3 G4 Series. Links: lijntekening van de onderkant van een SolaX-omvormer met ronde connectoren en ventilatoren; één connector is gemarkeerd met een rode rechthoek. Een cyaanblauwe lijn leidt naar een cyaan omrand gebied rechts. Bovenaan een stekker-/connectorstrip met het label SolaX Inverter COM waarvan één positie is gemarkeerd met een rode rechthoek, met een zwarte lijn omlaag verbonden met de klemmen. Daaronder: een blok met het label Reduxi Controller met een 4-polige klem met het label RS485; ernaast een strip van vier klemmen met de labels GND, A, B, 5VDC. De klemmen A en B staan in een rode rechthoek en zijn met een zwarte lijn verbonden met de COM-aansluiting van de omvormer.
Tekstbeschrijving van deze afbeelding
Aansluitschema met de titel X1/X3 Ultra Series. Links: lijntekening van de onderkant van een SolaX-omvormer met meerdere connectoren en ventilatoren; één connectorblok is gemarkeerd met een rode rechthoek. Een cyaanblauwe lijn leidt naar een tekening van een afdekking met vier aansluitingen, waarvan één is gemarkeerd met een rode rechthoek. Rechts: een groot cyaan omrand gebied. Bovenaan een tabel met het label SolaX Inverter COM 1, met een zwarte lijn verbonden met de afdekking. Daaronder: een blok met het label Reduxi Controller met een 4-polige klem met het label RS485; ernaast een strip van vier klemmen met de labels GND, A, B, 5VDC. De klemmen A en B staan in een rode rechthoek en zijn met een zwarte lijn verbonden met de aansluiting van de omvormer.
Tekstbeschrijving van deze afbeelding
Aansluitschema met de titel X1/X3 PRO Series. Links: lijntekening van de onderkant van een SolaX-omvormer; aan het rechteruiteinde een cyaan omrand gebied met vier gelabelde RJ45-aansluitingen, waarvan één is gemarkeerd met een rode rechthoek. Een cyaanblauwe lijn leidt naar een cyaan omrand gebied rechts. Bovenaan een RJ45-stekker met gekleurde draden en een pintabel met het label Solax Inverter Com 1 / RS485 (kolommen Pin No. en Definition; pin 1 en 2 Not assigned; pin 3 een +12V-lijn; pin 4 en 5 in een rode rechthoek, met REMOTE_485A en REMOTE_485B; pin 6 GND2_COM; pin 7 en 8 Not assigned). Daaronder: een blok met het label Reduxi Controller met een 4-polige klem met het label RS485; ernaast een strip van vier klemmen met de labels GND, A, B, 5VDC. De klemmen A en B staan in een rode rechthoek en zijn met een zwarte lijn verbonden met de RJ45-stekker.
3 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
4 De SolaX-omvormer toevoegen aan Reduxi
Registreer de omvormer als nieuw apparaat nadat u de Reduxi Controller en de SolaX hybride omvormer hebt aangesloten.
4.1 Basisinstellingen
Log in op de lokale Reduxi Configurator (zie punt 3) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk van de Reduxi Configurator. Koptekst: logo reduxi Configurator. Sectie Devices (met een minpictogram) toont: Iskraemeco AM550 (pictogram van een elektriciteitsmast) en twee items met zonpictogrammen en zonder zichtbare namen. Onderaan staat een knop Add device met een plusteken, gemarkeerd met een cyaan rechthoek.
Selecteer in de eerste stap de basisinstellingen. Kies X1 voor een eenfasige omvormer. Kies X3 voor een driefasige omvormer.
- Device type:
Hybrid Inverter - Type:
SolaX Power X1 HybridofSolaX Power X3 Hybrid - Name: een naam naar keuze, bijvoorbeeld Solax Power X3 Hybrid G4
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 Basic settings (stap 2 is Communication channel, grijs). Kop: Basic settings. Velden: Device type *: Hybrid inverter (keuzelijst); Type *: Solax Power X3 Hybrid G4 (keuzelijst); Name *: Solax Power X3 Hybrid G4 (tekstveld). Knoppen: Back (links), Next (rechts, donker).
Klik op Next.
4.2 Communicatie-instellingen
In de tweede stap stelt u het communicatiekanaal voor Modbus tussen de Reduxi Controller en de SolaX-omvormer in. Kies TCP/IP of RTU, afhankelijk van uw aansluiting.
4.2.1 Modbus TCP
| Parameter | Waarde |
|---|---|
| Verbinding | TCP/IP |
| IP | Het IP-adres van de SolaX-omvormer |
| Poort | 502 |
| Modbus unit ID | Dezelfde ID als op de omvormer is ingesteld. Standaard: 1
|
| User password | Dezelfde pincode als voor het display van de omvormer, bijvoorbeeld 2014
|
| PV | Is er PV geïnstalleerd: Yes of No
|
| Batterij | Is er een batterij geïnstalleerd: Yes of No
|
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 2 Communication channel (stap 1 is Basic settings). Kop: Communication channel and device configuration. Velden: Connection *: TCP/IP (keuzelijst); IP *: leeg; Port *: 502; Modbus unit ID *: 1; User password *: er is een waarde ingevoerd (het veld toont een wachtwoord; de waarde is hier weggelaten); PV *: Yes (keuzelijst, hint: Is PV installed on the inverter?); Battery *: Yes (keuzelijst, hint: Is battery installed on the inverter?). Knoppen: Back (links), Test communication en Done (rechts).
4.2.2 Modbus RTU
| Parameter | Waarde |
|---|---|
| Verbinding | Local Port |
| Poort | 1 |
| Baudrate | 9600 |
| Data Bits | 1 |
| Stop Bits | 1 |
| Parity | None |
| Modbus unit ID |
1 (dezelfde ID als op de omvormer) |
| User password | Dezelfde pincode als voor het display van de omvormer, bijvoorbeeld 2014
|
| PV | Is er PV geïnstalleerd: Yes of No
|
| Batterij | Is er een batterij geïnstalleerd: Yes of No
|
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 2 Communication channel (stap 1 is Basic settings). Kop: Communication channel and device configuration. Velden: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: er is een waarde ingevoerd (het veld toont een wachtwoord; de waarde is hier weggelaten); Phase *: L1 (hint: To what phase is the inverter connected to.); PV *: Yes (hint: Is PV installed on the inverter?); Battery *: Yes (hint: Is battery installed on the inverter?). Knoppen: Back (links), Test communication en Done (rechts).
4.3 Communicatie testen
Klik onderaan de wizard op Test communication. Daarmee leest u de SolaX-omvormer één keer uit, zonder iets op te slaan. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
Voorbeelden van het resultaat voor dit apparaat:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster Test communication in de Reduxi Configurator (sluitkruisje rechtsboven, donkere knop Close rechtsonder). Groene tekst in een wit vak: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Extra parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (deels afgesneden in de afbeelding); PV_POWER_ACTIVE_MAX: 0.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication en rechtsboven een sluitkruisje. Melding in rode tekst: Unable to communicate with device. Donkere knop rechtsonder: Close.
Als de test mislukt, controleer dan de instellingen en de bedrading en probeer het opnieuw.
5 De meetwaarden controleren
5.1 Last measurements
Controleer de gemeten waarden en de communicatie onder Devices – SolaX Power Inverter – Last Measurement in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Last measurements' van een apparaat in de Reduxi Configurator. Tabbladen: Last measurements (actief), Analyze, Archive. Rechtsboven: vernieuwingskeuzelijst 'Without refreshing' en een verversknop. Kaart 'Control type': knoppen Auto (lichtgroen) en Manual (donker, geselecteerd); tijdstempel 14. 03. 2025 12:49:13. Alle onderstaande waarden hebben tijdstempel 14. 03. 2025 12:49:01, tenzij anders vermeld. Kaart PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leeg (eenheid kW); enumeration.PV_STATE_NAME: CONNECTED. Kaart Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kaart Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kaart Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kaart Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leeg (kW); Grid export active power limit: leeg (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kaart Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (tijdstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Besturing door Reduxi inschakelen
Voor geavanceerde sturing integreert u het apparaat in de optimalisatiemodi van het Reduxi-systeem. Stel onder Devices – SolaX Power Inverter in de Reduxi Configurator het control type in op AUTO. Alleen dan hebben strategiecommando's invloed op de batterij.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat u het apparaat hebt toegevoegd, kunt u het volgen en bedienen via de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (punt 1): Installeer de nieuwste firmware. Schaf voor Modbus TCP de WiFi 3.0-dongle of de WiFi & LAN 3.0-dongle aan.
SolaX-aansluiting (punt 2): Sluit de omvormer via Modbus TCP/IP aan op de Reduxi Controller of bedraad RS485 voor Modbus RTU.
Toevoegen aan Reduxi (punt 3–4): Log in op de webinterface van Reduxi, klik op + Add device, kies X1 of X3 en voer de communicatie-instellingen in. Klik op Test communication en daarna op Done.
In gebruik nemen (punt 5): Controleer de laatste metingen. Stel het control type in op AUTO en definieer een strategie.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Modbus werkt niet | Installeer de nieuwste firmware. Neem voor de update contact op met service.global@solaxpower.com. |
| Geen Modbus TCP-verbinding | Modbus TCP vereist de WiFi 3.0-dongle of de WiFi & LAN 3.0-dongle. |
| De communicatietest mislukt | Controleer de instellingen en de bedrading. Controleer de Modbus unit ID (standaard 1) en het gebruikerswachtwoord. Dat is de pincode van het display van de omvormer. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
