Easee-laders aansluiten op de Reduxi Controller
Koppel Easee-laders via Wi‑Fi en het Easee-platform aan Reduxi met het OCPP-protocol. U kunt de kosten mogelijk tot 30% verlagen.
Tekstbeschrijving van deze afbeelding
Foto (gerenderde scène) van een witte elektrische auto van achteren gezien, geparkeerd in een lichte, lege hal met een golvend wit dak op witte pilaren en een lichte, reflecterende vloer. Links van de auto staat een slanke zwarte laadpaal (Easee-lader, volgens het onderschrift) met een donkere kop op de vloer; een zwarte laadkabel loopt in een bocht van de paal naar de laadpoort aan de linkerachterkant van de auto. Er is geen tekst zichtbaar.
1 Technische documentatie
Documenten en apps van Easee:
- Easee-app (Google Play) – App voor Android.
- Easee-app (App Store) – App voor iOS.
- Find the Pin and Charger ID – Supportartikel van Easee (Zweeds).
- Getting started with Easee chargers – Supportartikel van Easee met de basis.
2 Benodigde apparatuur
U hebt nodig:
- Reduxi Controller
- Easee-lader die via Wi‑Fi met het Easee-platform is verbonden
- Charger ID en Charger PIN van de lader (zie punt 3)
- Easee-app (optioneel, om de Charger ID en PIN af te lezen)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Charger ID en PIN vinden
Reduxi heeft twee waarden nodig om met de Easee-lader te communiceren: de Charger ID en de Charger PIN. U vindt ze in de Easee-app of op het apparaat zelf.
3.1 Easee-app
Log in op de Easee-app en ga naar Charger Settings. Het serienummer staat op de regel About. Tik op het serienummer voor meer informatie, waaronder de pincode van uw lader.
Tekstbeschrijving van deze afbeelding

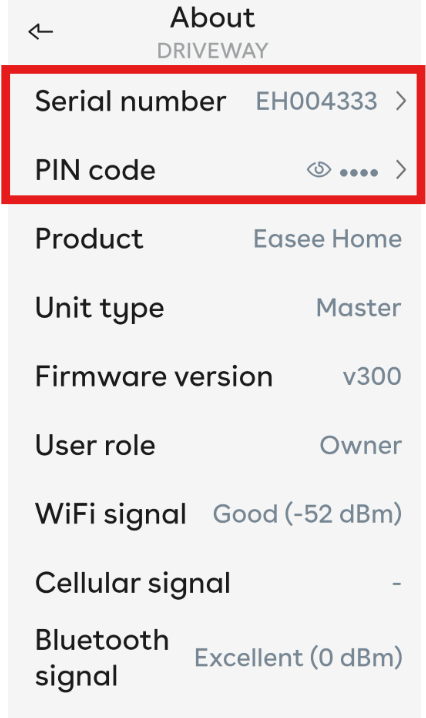

Schermafbeelding van het scherm 'About' van de Easee-app met de ondertitel 'DRIVEWAY' en een pijl terug linksboven. Een rode rechthoek markeert de eerste twee rijen. Rijen (label: waarde): Serial number: EH004333 (met pijl); PIN code: oogpictogram en vier gemaskeerde stippen, PIN niet getoond (met pijl); Product: Easee Home; Unit type: Master; Firmware version: v300; User role: Owner; WiFi signal: Good (-52 dBm); Cellular signal: -; Bluetooth signal: Excellent (0 dBm).
Staat de lader nog niet in de app, voeg hem dan toe:
Tekstbeschrijving van deze afbeelding
Hoge telefoonschermafbeelding van het scherm 'Find charger via Bluetooth' van de Easee-app met een pijl terug linksboven. Instructietekst: '3. Now select your charger from the list of nearby chargers. The charger with the highest signal strength is the one that is closest to you.' Daaronder een lader in de lijst met links een klein zwart laderpictogram en rechts een Bluetooth-signaalpictogram: serienummer EH054073 (blauwe tekst). Kop 'Other chargers nearby'. Volgende item: serienummer EH004333 (blauwe tekst) met laderpictogram en Bluetooth-pictogram. Daaronder begint nog een item dat onderaan de afbeelding is afgekapt.
3.2 De waarden vinden op het apparaat of in de handleiding
Is de lader niet aan de app toegevoegd, dan vindt u het serienummer en de PIN op het apparaat of in de gedrukte handleiding.
- Op het apparaat: verwijder het voorste afdekplaatje om bij de Chargeberry te komen. Het serienummer staat boven de Type 2-connector.
- In de handleiding: het serienummer en de pincode staan op een sticker aan de achterkant van de handleiding.
- De installateur kan de sticker aan de binnenkant van de deur van de meterkast of direct op de lader hebben geplaatst.
Tekstbeschrijving van deze afbeelding

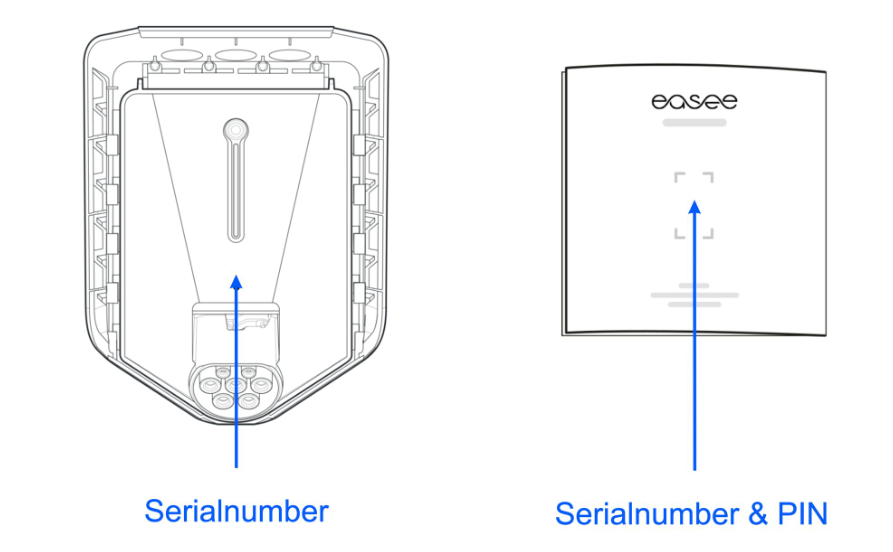

Diagram met twee tekeningen en twee blauwe pijlen. Links: lijntekening van de lader zonder afdekplaatje, van voren gezien, met de behuizing, een verticale sleuf en de kabelaansluiting onderaan; een blauwe pijl wijst vanaf het label Serialnumber omhoog naar de binnenkant van het toestel. Rechts: tekening van een gesloten boekje of kaart met het easee-logo bovenaan en een gestippeld vierkant kader in het midden; een blauwe pijl wijst vanaf het label Serialnumber & PIN omhoog naar dat kader.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De Easee-lader toevoegen aan Reduxi
5.1 Basisinstellingen
Log in op de lokale Reduxi Configurator (zie punt 4) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk links van de Reduxi Configurator. Bovenaan: reduxi-logo met de tekst CONFIGURATOR. Ingeklapte secties: Devices (plusteken) en Strategies (plusteken). Daaronder twee knoppen naast elkaar: Add device (plusteken, gemarkeerd met een blauw kader) en Add strategy (plusteken). Daaronder twee items: Settings en Profile. Het gebied rechts van de zijbalk is leeg en wit.
Selecteer in de eerste stap de basisinstellingen:
- Device type:
EV charger - Type:
Easee - Name: het model van de lader
Tekstbeschrijving van deze afbeelding

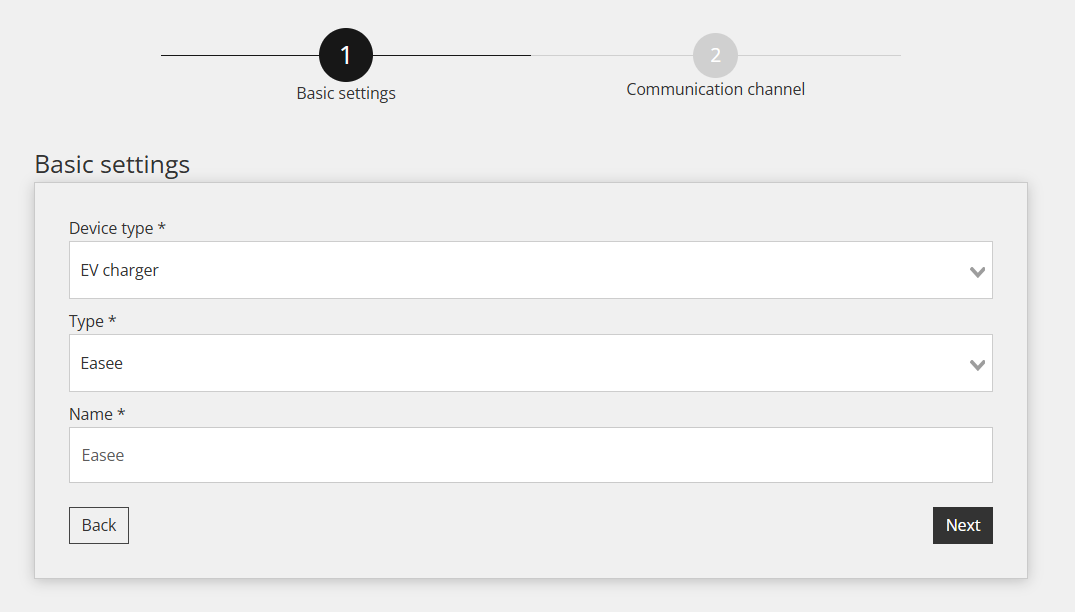

Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 Basic settings (stap 2 is Communication channel, grijs). Kop: Basic settings. Velden: Device type *: EV charger (keuzelijst); Type *: Easee (keuzelijst); Name *: Easee (tekstveld). Knoppen: Back (links), Next (rechts, donker).
5.2 Communicatie-instellingen
Voer de Charger ID en de Charger PIN uit punt 3 in en klik op Done.
| Parameter | Waarde |
|---|---|
| Charger ID | Serienummer van de Easee-lader |
| Charger PIN | Pincode van de Easee-lader |
Tekstbeschrijving van deze afbeelding

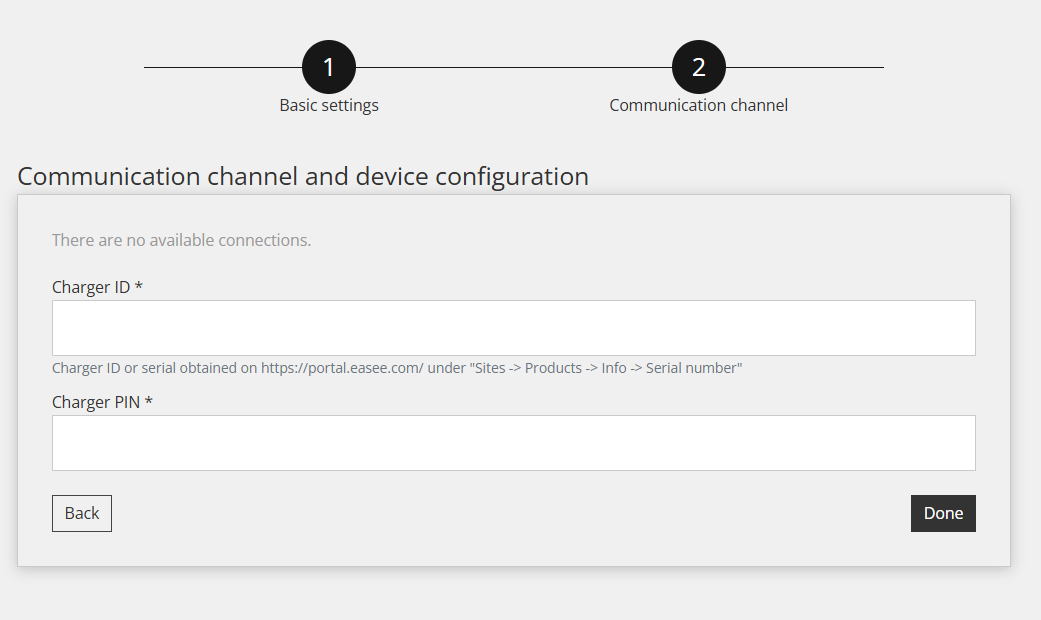

Schermafbeelding van de wizard van de Reduxi Configurator, stap 2 Communication channel (stap 1 is Basic settings). Kop: Communication channel and device configuration. Grijze tekst: There are no available connections. Velden: Charger ID *: leeg (hint: Charger ID or serial obtained on https://portal.easee.com/ under Sites -> Products -> Info -> Serial number); Charger PIN *: leeg. Knoppen: Back (links), Done (rechts, donker).
5.3 Communicatie testen
Tekstbeschrijving van deze afbeelding

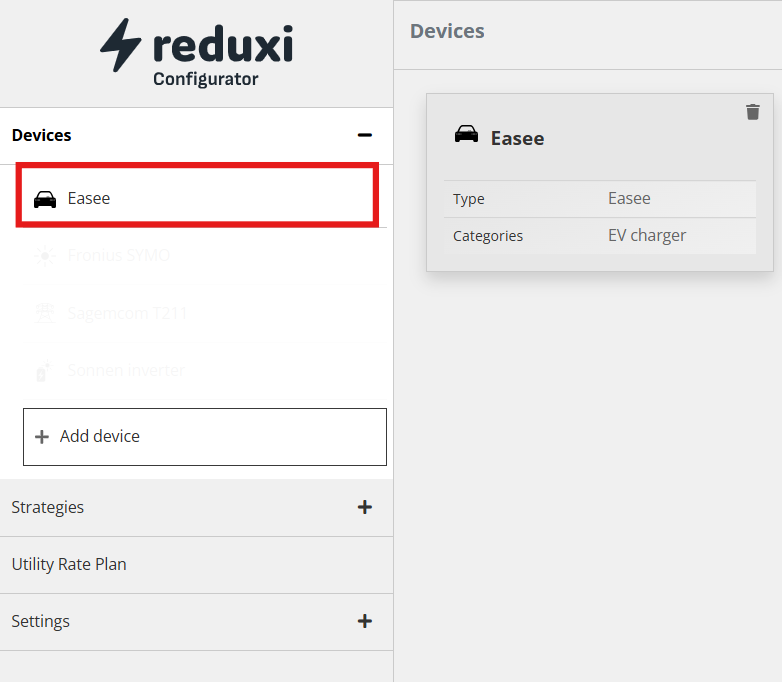

Schermafbeelding van de Reduxi Configurator, weergave Devices. Linkerpaneel: logo reduxi Configurator; sectie Devices (uitgeklapt, minteken) met het item Easee (autopictogram, gemarkeerd met een rode rechthoek); verdere items eronder zijn vervaagd; knop + Add device; ingeklapte secties Strategies (+), Utility Rate Plan, Settings (+). Rechterpaneel met de titel Devices en een kaart voor het apparaat Easee (autopictogram, prullenbakpictogram rechtsboven): Type: Easee; Categories: EV charger.
Tekstbeschrijving van deze afbeelding

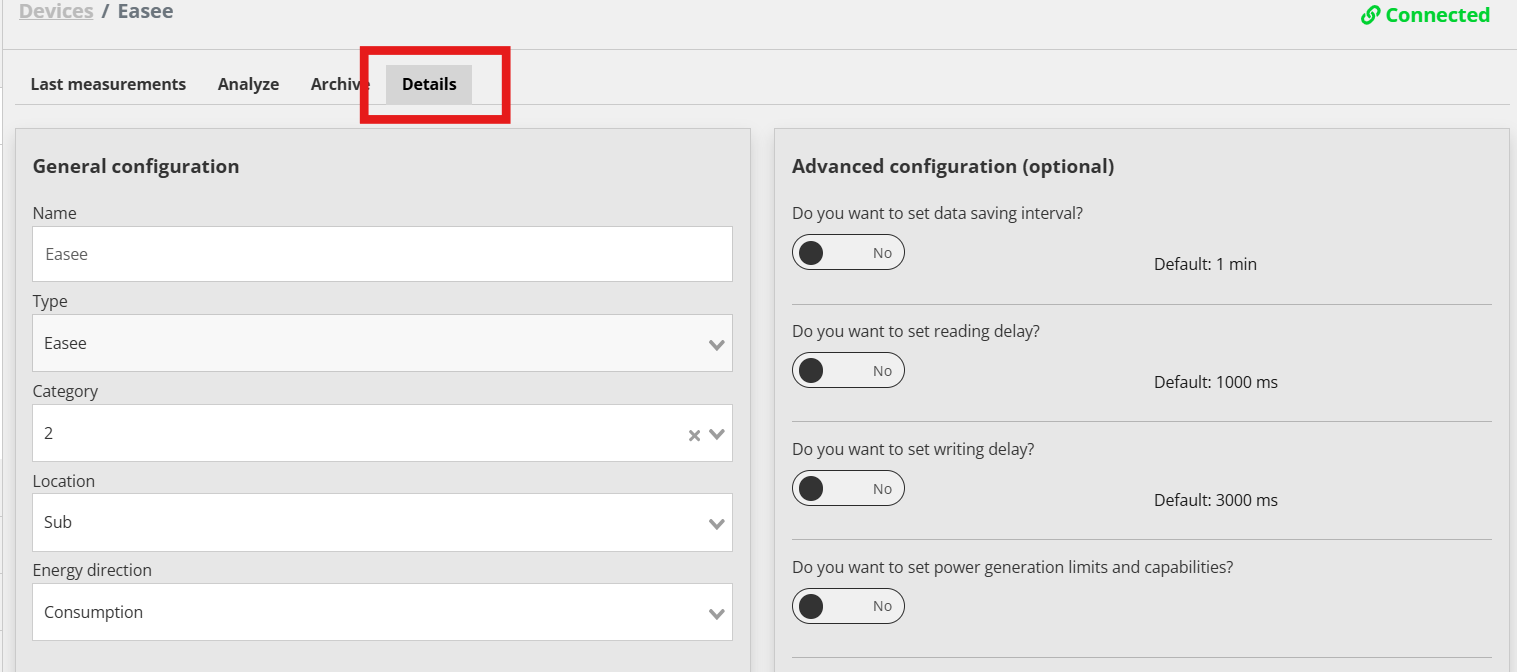

Schermafbeelding van de apparaatpagina van de Reduxi Configurator. Broodkruimelpad: Devices / Easee. Rechtsboven: groene status Connected. Tabbladen: Last measurements, Analyze, Archive, Details (geselecteerd, gemarkeerd met een rode rechthoek). Linkerkaart General configuration: Name: Easee; Type: Easee (keuzelijst); Category: 2 (keuzelijst met wis-x); Location: Sub (keuzelijst); Energy direction: Consumption (keuzelijst). Rechterkaart Advanced configuration (optional) met vier schakelaars, allemaal op No: Do you want to set data saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 3000 ms); Do you want to set power generation limits and capabilities? (geen standaardwaarde getoond).
Tekstbeschrijving van deze afbeelding

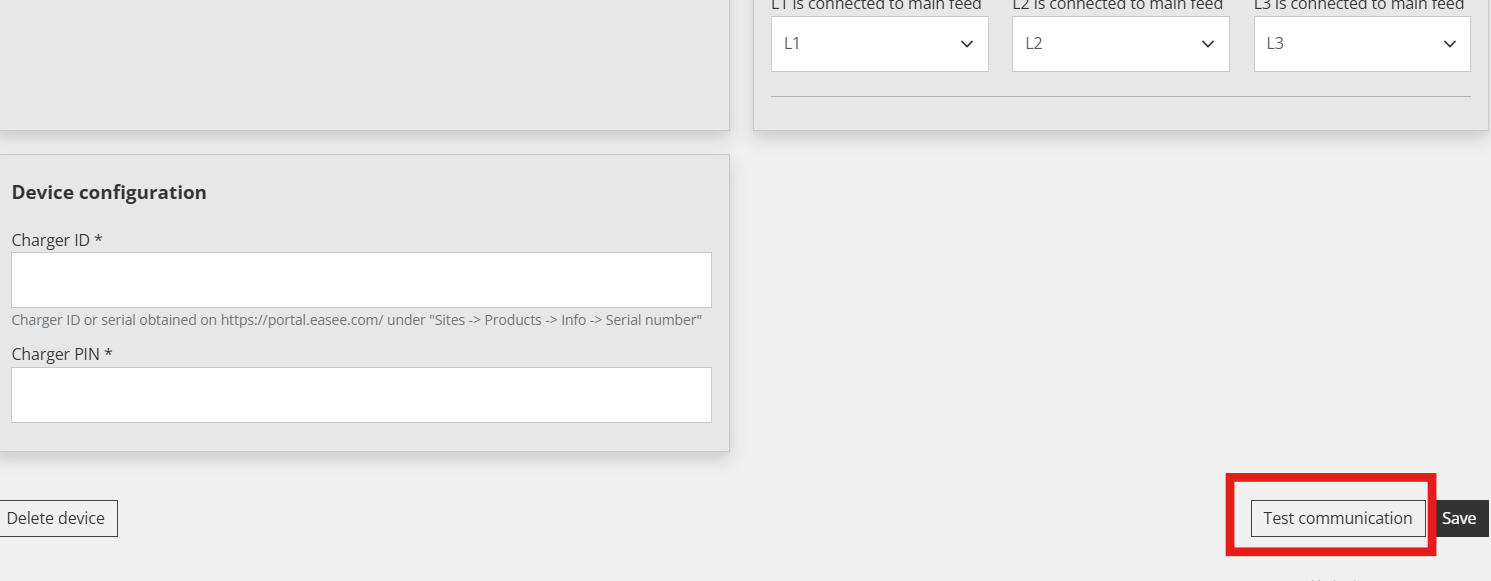

Schermafbeelding van het onderste deel van het tabblad Details van een apparaat in de Reduxi Configurator (bovenaan afgekapt). Rechtsboven drie gedeeltelijk zichtbare keuzelijsten: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Kaart Device configuration: Charger ID *: leeg (hint: Charger ID or serial obtained on https://portal.easee.com/ under Sites -> Products -> Info -> Serial number); Charger PIN *: leeg. Knoppen: Delete device (linksonder), Test communication (rechtsonder, gemarkeerd met een rode rechthoek) en Save (donker).
De test geeft een van twee resultaten:
Tekstbeschrijving van deze afbeelding

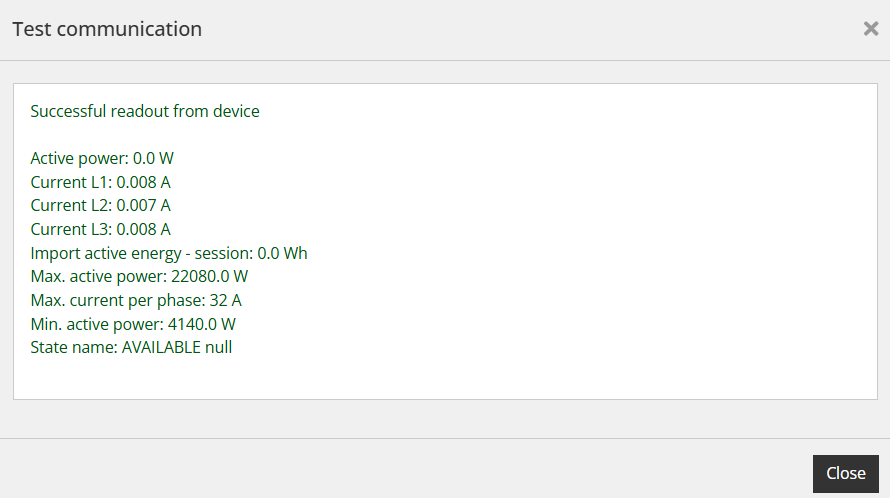

Schermafbeelding van een dialoogvenster met de titel Test communication (sluit-X rechtsboven). Groene tekst: Successful readout from device. Regels: Active power: 0.0 W; Current L1: 0.008 A; Current L2: 0.007 A; Current L3: 0.008 A; Import active energy - session: 0.0 Wh; Max. active power: 22080.0 W; Max. current per phase: 32 A; Min. active power: 4140.0 W; State name: AVAILABLE null. Knop rechtsonder: Close (donker).
Tekstbeschrijving van deze afbeelding

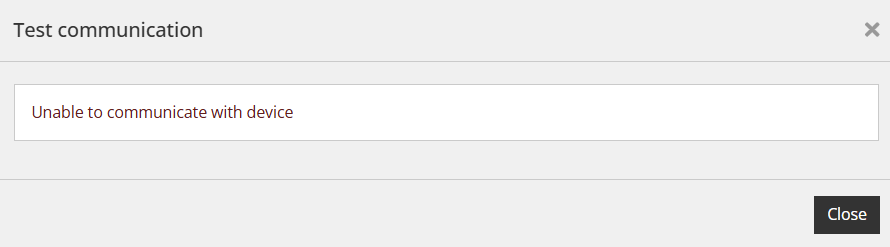

Schermafbeelding van een dialoogvenster met de titel Test communication met een sluit-X rechtsboven. Melding in rode tekst in een wit veld: Unable to communicate with device. Knop rechtsonder: Close (donker).
Is de uitlezing mislukt, controleer dan of de juiste Charger ID en Charger PIN zijn ingevoerd. Blijft het probleem bestaan, neem dan contact op met het Reduxi-supportteam.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht als extra test de waarden onder Devices – Easee in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding

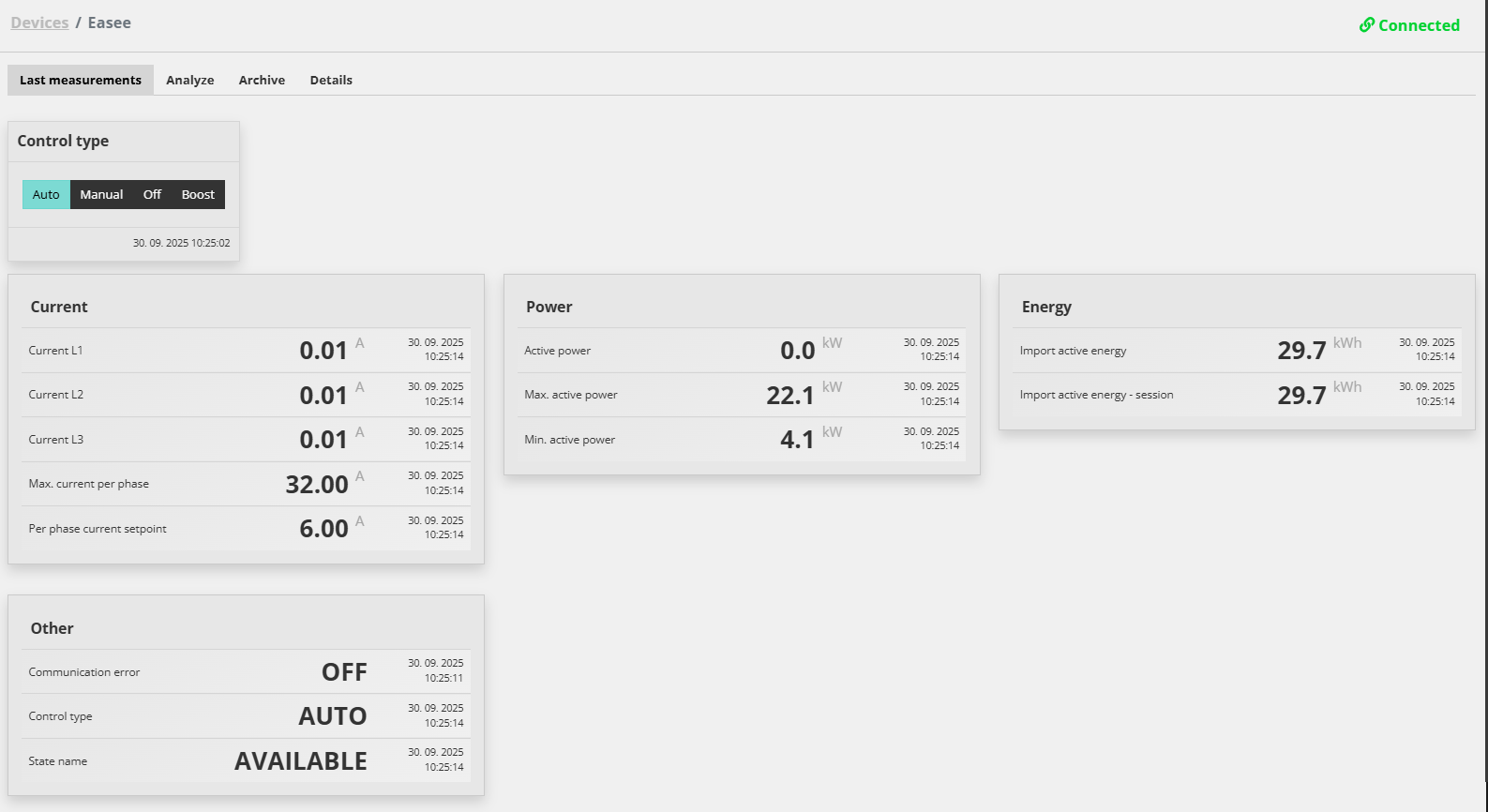

Schermafbeelding van de apparaatpagina 'Devices / Easee' van de Reduxi Configurator, tabblad 'Last measurements' geselecteerd (andere tabbladen: Analyze, Archive, Details). Rechtsboven: groene status 'Connected'. Kaart 'Control type': knoppen Auto (geselecteerd, gemarkeerd), Manual, Off, Boost; tijdstempel 30. 09. 2025 10:25:02. Kaart 'Current': Current L1 0.01 A; Current L2 0.01 A; Current L3 0.01 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A (elk op 30. 09. 2025 10:25:14). Kaart 'Power': Active power 0.0 kW; Max. active power 22.1 kW; Min. active power 4.1 kW (elk 30. 09. 2025 10:25:14). Kaart 'Energy': Import active energy 29.7 kWh; Import active energy - session 29.7 kWh (elk 30. 09. 2025 10:25:14). Kaart 'Other': Communication error OFF (10:25:11); Control type AUTO (10:25:14); State name AVAILABLE (10:25:14).
6.2 Besturing door Reduxi inschakelen
Voor geavanceerde sturing van de lader integreert u het apparaat in de Reduxi-strategie. Stel onder Devices – Easee of Home in de Reduxi Configurator het control type in op AUTO. Alleen dan hebben strategiecommando's invloed op de lader.
Om dynamische prijzen en dynamische tarieven te gebruiken, definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
✓ Samenvatting
Voorbereiding (punt 1–3): Verzamel de apps en documenten en lees daarna de Charger ID en de Charger PIN af in de Easee-app, op het apparaat of in de handleiding.
Easee-lader (punt 3): De lader moet met het Easee-platform zijn verbonden. De Charger ID en PIN identificeren de lader.
Toevoegen aan Reduxi (punt 4–5): Log in, voeg een EV-lader van het type Easee toe, voer Charger ID en PIN in, klik op Done en voer Test communication uit.
Live gaan (punt 6): Controleer de laatste metingen en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Test communication: mislukte uitlezing | Controleer of de juiste Charger ID en Charger PIN zijn ingevoerd (punt 5.2). |
| Lader staat niet in de Easee-app | Voeg hem toe als Charging Robot en activeer Bluetooth met de aanraakknop, 5 seconden (punt 3.1). |
| Trage reactie op commando's | De responstijd is 10 seconden en de API staat 20 schrijfverzoeken per minuut toe (punt 6.2). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
