Een Nibe-warmtepomp aansluiten op de Reduxi Gateway
Sluit Nibe-warmtepompen via de SG-ready-contacten aan op de Reduxi Gateway en bespaar tot 30% op energiekosten: dynamische aansturing stemt de warmtepomp af op schommelende energieprijzen.
Tekstbeschrijving van deze afbeelding
Foto van een hoge vrijstaande binnenmodule van een warmtepomp op een witte achtergrond. Lichtgrijze en zilverkleurige kast met een donkerdere voorrand links, een zwarte plint onderaan en een klein donker logo linksboven op de voorkant. Geen leesbare tekst.
1 De aansluiting voorbereiden
1.1 Technische documentatie
Documentatie van de Nibe S-serie warmtepompen:
- Nibe VVM S320: productpagina – Productinformatie en downloads van documenten (Zweeds)
- Nibe VVM S320: gebruikershandleiding (PDF) – Gebruikershandleiding (Användarhandbok)
- Nibe VVM S320: datasheet (PDF) – Datasheet (Produktblad)
1.2 Benodigde componenten
Twee Reduxi-componenten verbinden de Reduxi Controller met de Nibe-warmtepomp:
- Reduxi Controller
- Reduxi Gateway met 3x (30:1A) stroomsensoren (CT's)
- UTP-kabel, alleen voor de bekabelde verbinding (LAN) van de gateway
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
Voeg eerst het apparaat Reduxi Gateway toe aan de Reduxi Controller. De gateway stuurt daarna de bedrijfsmodi van de warmtepomp aan. De verbinding is draadloos (WLAN) of bekabeld via een UTP-kabel (LAN). Meer hierover: Verbinding tussen gateway en controller.
De gateway meet met de 3x (30:1A) stroomsensoren de stroom van elke fase van de warmtepomp. De twee relaisuitgangen sturen de signalen naar de SG-ready-contacten en stellen de bedrijfsmodus van de warmtepomp in.
2 De Reduxi Gateway en de warmtepomp verbinden

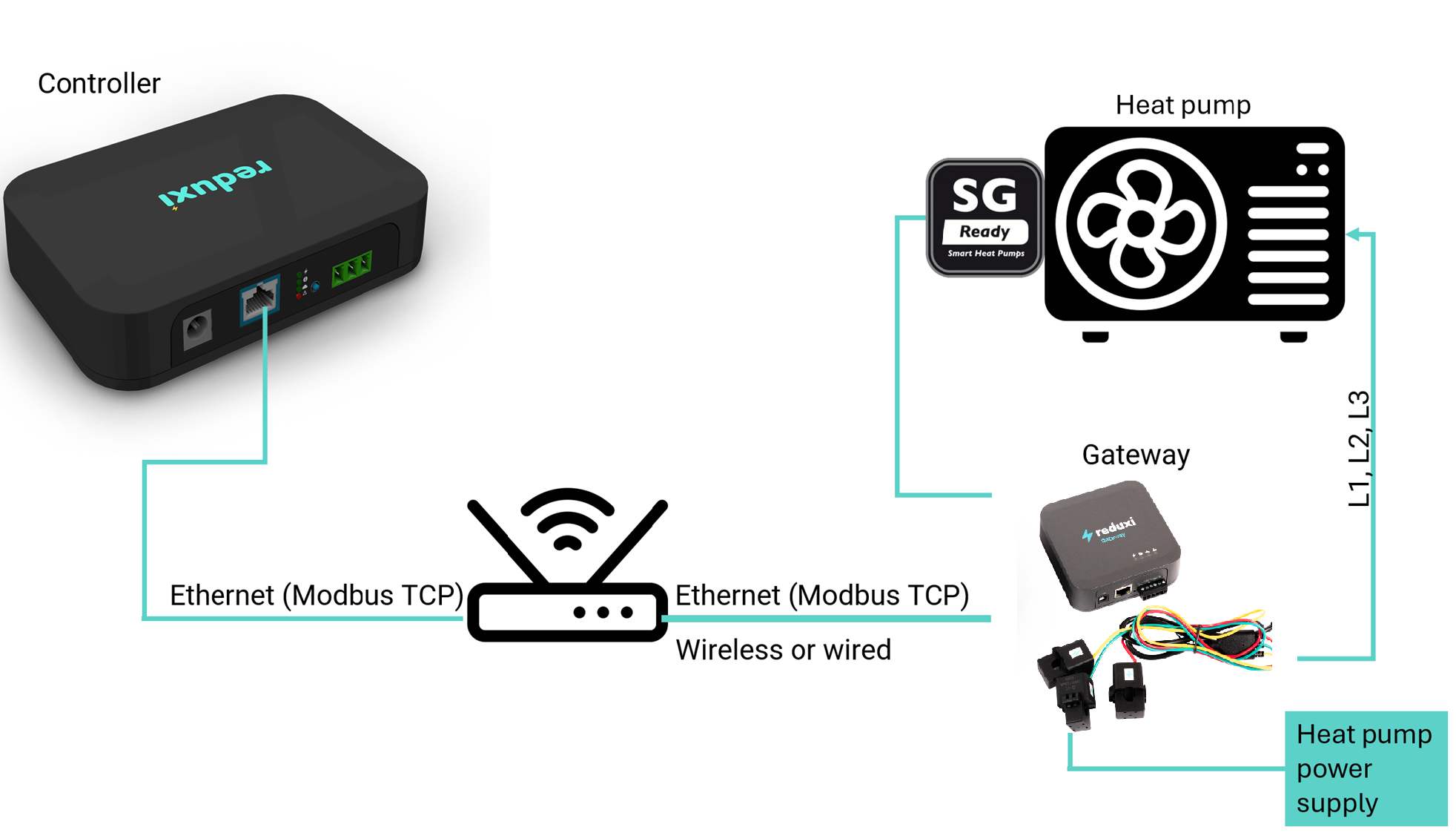

2.1 Aansluitschema van de Reduxi-apparaten en Nibe
De fysieke verbinding tussen de Reduxi Gateway en Nibe bestaat uit twee stappen:
- Verbind de relais van de Reduxi Gateway met de SG-ready-contacten van Nibe (punt 2.2).
- Verbind de stroomsensoren (CT) van de Reduxi Gateway met de fasen L1, L2 en L3 (punt 2.3).
Tekstbeschrijving van deze afbeelding
Aansluitschema op een witte achtergrond. Linksboven: zwarte Reduxi-behuizing met het label Controller, met een netwerkpoort en een groene klem. Midden boven/rechts: een zwart pictogram van een buitenunit van een warmtepomp met een ventilator, met het label Heat pump, met links ervan een kader met het SG Ready-logo. In het midden: een routerpictogram met Wi-Fi-symbool. Rechts in het midden: een grijze Reduxi-behuizing met het label Gateway, met stroomtangen en gekleurde draden. Lijnen in turkoois: Controller naar router met het label Ethernet (Modbus TCP); router naar Gateway met het label Ethernet (Modbus TCP) en de opmerking Wireless or wired; Gateway naar het SG Ready-kader (de lijn gaat omhoog en naar links, naar de kant van de warmtepomp); een verticale lijn van de warmtepomp omlaag naar de Gateway met het label L1, L2, L3; een lijn van de stroomtangen van de Gateway naar een turkooizen kader met het label Heat pump power supply.
2.2 De gatewayrelais verbinden met de SG-ready-contacten van Nibe
Zoek eerst de SG-ready-contacten op de printplaat van de warmtepomp. Gebruik daarvoor de gebruikershandleiding van uw specifieke Nibe-apparaat.

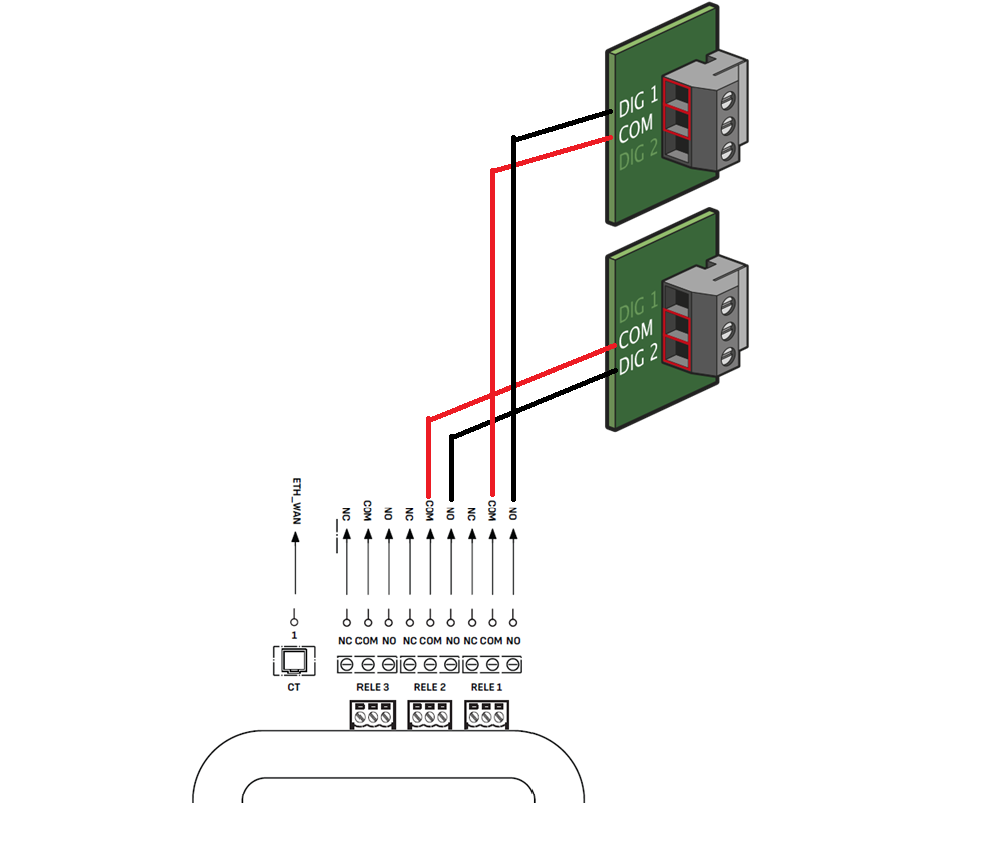

De afbeelding laat zien hoe u de SG-ready-contacten met de Reduxi Gateway verbindt.
Tekstbeschrijving van deze afbeelding
Bedradingsschema. Rechtsboven: twee groene printplaten, elk met een grijs schroefklemmenblok met drie gelabelde posities: bovenste plaat DIG 1, COM, DIG 2; onderste plaat DIG 1, COM, DIG 2. Van elke plaat lopen een zwarte en een rode draad omlaag en naar links naar de relaisklemmen van de gateway onderaan. Onderaan: de klemmenstrook van de gateway van bovenaf getekend, met pijlen omhoog bij elke klem. Labels van links: CT (aansluiting voor stroomtransformator, gemarkeerd met een vierkant), daarna drie relaisgroepen, elk met de klemmen NC, COM, NO, met stekkerblokken met de labels RELE 3, RELE 2, RELE 1 eronder. De draden eindigen bij klemmen in de groepen RELE 2 en RELE 1 (deze labels zijn vetgedrukt weergegeven). Helemaal onderaan staat de omtrek van de behuizing van de gateway.
| Relaiscontact van de Reduxi Gateway | Contact van de Nibe-warmtepomp |
|---|---|
| Relais 1, NO-contact (Smart Grid Ready 1) | DIG 1 |
| Relais 1, COM-contact | COM-contact dat bij relais 1 op de warmtepomp hoort |
| Relais 2, NO-contact (Smart Grid Ready 2) | DIG 2 |
| Relais 2, COM-contact | COM-contact dat bij relais 2 op de warmtepomp hoort |
2.3 De stroomsensoren aansluiten
De stroomsensoren meten de stroom van de warmtepomp. Zo ziet u het actuele stroomverbruik van de warmtepomp. De spanning komt van de Reduxi Controller. Is deze niet beschikbaar, dan geldt de standaardspanning van 230 V.
De stroomsensoren (CT's) zitten in de set van de Reduxi Gateway.
Tekstbeschrijving van deze afbeelding
Foto van de Reduxi Gateway met stroomsensoren op een witte achtergrond. Bovenaan: een donkergrijs vierkant apparaat met het reduxi-logo (bliksemschicht en het woord reduxi) en het woord Gateway in blauw op de voorkant; vier kleine indicatielampjes bovenop; aan de voorrand een ronde voedingsaansluiting, een RJ45-netwerkpoort en een 6-polig schroefklemmenblok. Eronder: drie zwarte opklikbare stroomtransformatoren (split-core-sensoren), elk met een klein blauwwit logolabel; op één sensor staat kleine tekst. Dunne kabels in rood, groen, geel en zwart lopen van de sensoren, zijn met een kabelbinder gebundeld en eindigen rechtsboven in een kleine zwarte connector.
Elke stroomsensor omsluit één fasedraad (L1, L2, L3) van de warmtepomp:
Tekstbeschrijving van deze afbeelding
Foto van de binnenkant van een geopende blauwe metalen kast. Drie blauwe split-core-stroomsensoren staan links op elkaar, elk rond een geleider geplaatst. Eromheen zitten veel kabels: witte, grijze, blauwe, geelgroene en zwarte draden, een blauwe netwerkkabel, een oranje draadconnector in het midden en een klemmenstrook rechtsonder. Linksonder zijn vloertegels te zien. Geen tekst of markeringen leesbaar.
3 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
4 De warmtepomp toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe warmtepomp toe of bewerkt u een bestaande.
4.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator op de controller (zie Punt 3) en klik op de knop Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk links van de Reduxi Configurator. Bovenaan: reduxi-logo met de tekst CONFIGURATOR. Ingeklapte secties: Devices (plusteken) en Strategies (plusteken). Daaronder twee knoppen naast elkaar: Add device (plusteken, gemarkeerd met een blauw kader) en Add strategy (plusteken). Daaronder twee items: Settings en Profile. Het gebied rechts van de zijbalk is leeg en wit.
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat:
- Device type:
HVAC - Type:
Reduxi Meter - Naam: een naam volgens het model, bijvoorbeeld Nibe S320
Tekstbeschrijving van deze afbeelding

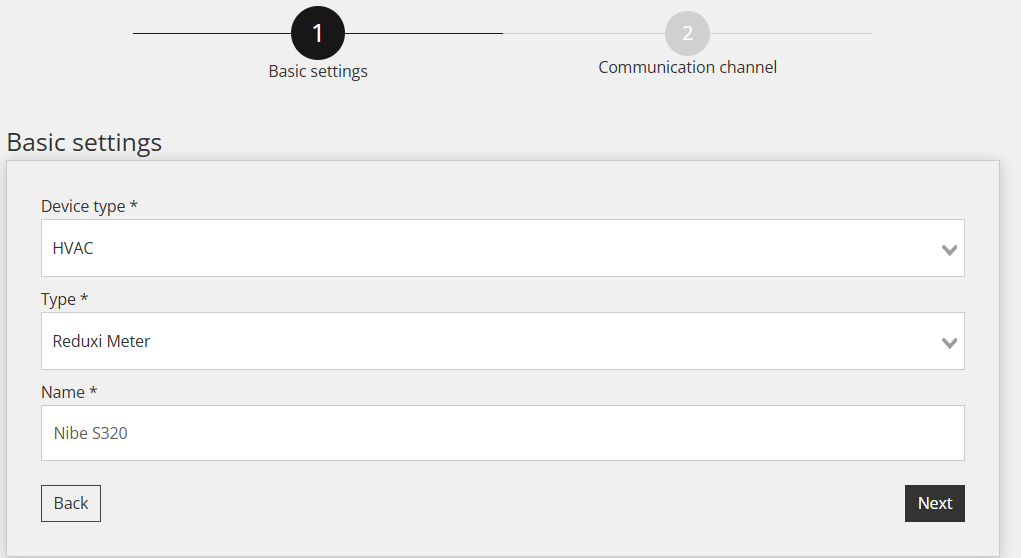

Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 Basic settings (stap 2 is Communication channel, grijs weergegeven). Kop: Basic settings. Velden: Device type *: HVAC (keuzelijst); Type *: Reduxi Meter (keuzelijst); Name *: Nibe gevolgd door een modelcode die S320 luidt. Knoppen: Back (links), Next (rechts, donker).
Klik op Next nadat u alles hebt ingevuld.
4.2 Communicatie-instellingen
De communicatie-instellingen bestaan uit drie delen:
- Communicatiekanaal
- Instellingen van de stroomsensoren (CT's)
- Definitie van de relaissignalen ten opzichte van de SG-ready-contacten

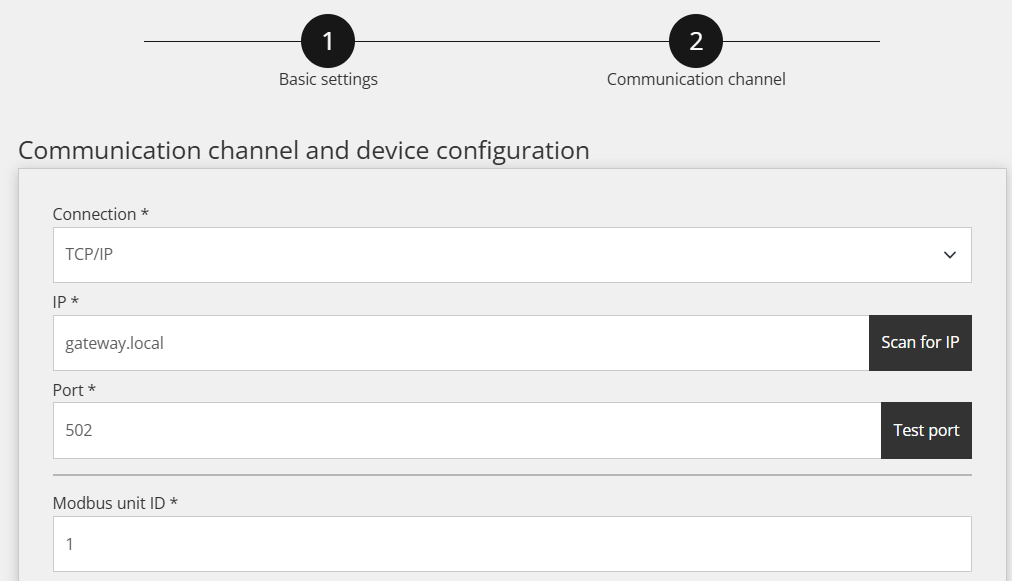

Deel 1: communicatiekanaal. Verbindingstype TCP/IP, IP-adres van de Reduxi Gateway, Modbus-poort en Modbus unit ID. Deze instellingen zijn vooraf ingevuld. Laat ze ongewijzigd. Mislukt de verbinding, klik dan op Scan for IP om het IP-adres van de Reduxi Gateway te vinden.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 2 Communication channel (stap 1 is Basic settings), bovenste deel. Kop: Communication channel and device configuration. Velden: Connection *: TCP/IP (keuzelijst); IP *: gateway.local, met rechts een donkere knop Scan for IP; Port *: 502, met rechts een donkere knop Test port; Modbus unit ID *: 1.

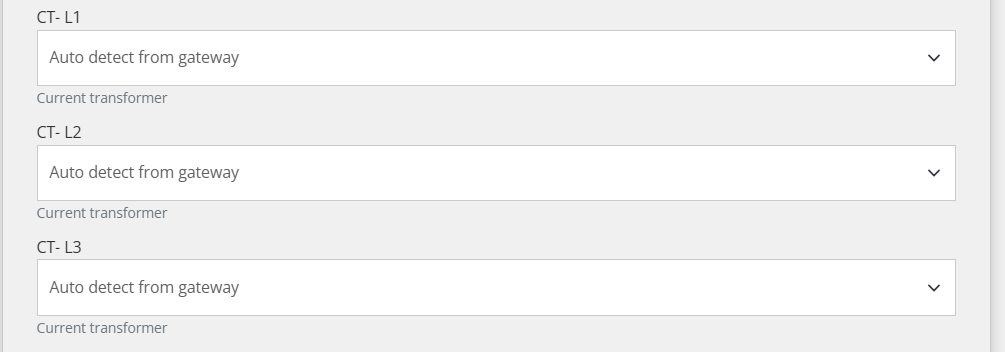

Deel 2: stroomsensoren. Selecteer Autodetect from Gateway.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie keuzelijsten uit de communicatie-instellingen van de Reduxi Configurator (deel 2). CT- L1: Auto detect from gateway (hint: Current transformer). CT- L2: Auto detect from gateway (hint: Current transformer). CT- L3: Auto detect from gateway (hint: Current transformer).
Deel 3: relaissignalen. De tabel toont de bedrijfsmodi van de warmtepomp:
| Reduxi-bedrijfsmodus | Nibe-bedrijfsmodus | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | aan (gesloten) | uit (open) |
| ECO | Normal operation | uit (open) | uit (open) |
| ON | Enhanced comfort | uit (open) | aan (gesloten) |
| BOOST | Forced ON | aan (gesloten) | aan (gesloten) |
Stel de relaissignalen als volgt in de Reduxi Configurator in.

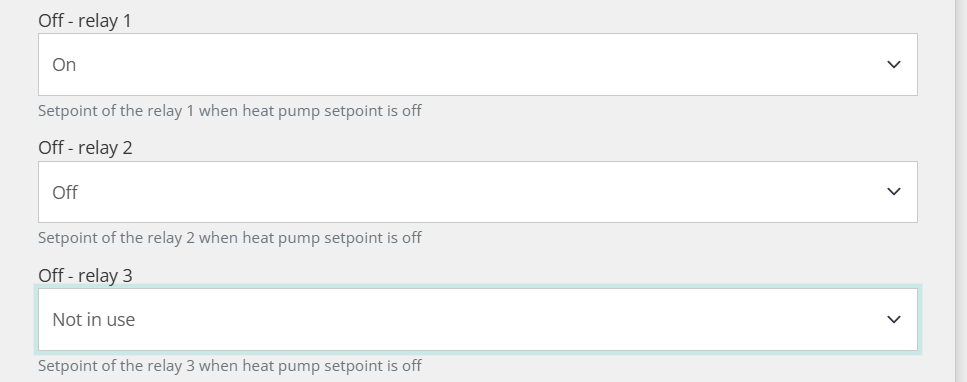

Modus Forced OFF (OFF in Reduxi)
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie keuzelijsten uit de communicatie-instellingen van de Reduxi Configurator. Off - relay 1: On (hint: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (hint: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (hint: Setpoint of the relay 3 when heat pump setpoint is off); dit veld heeft een groen gemarkeerde rand.

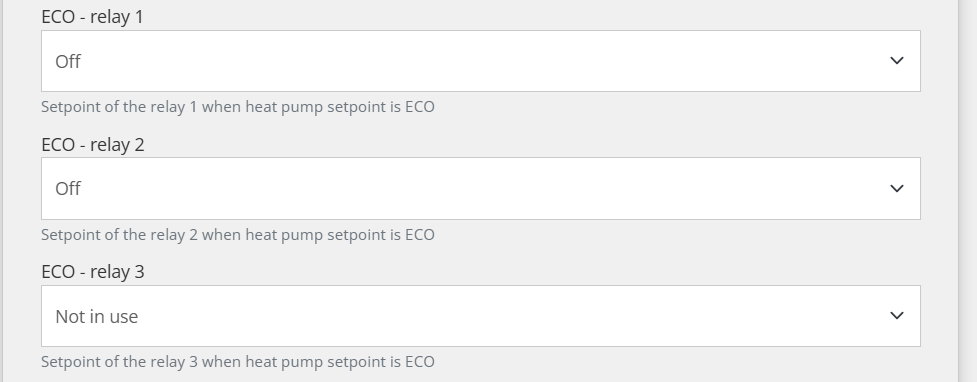

Modus Normal operation (ECO in Reduxi)
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie keuzelijsten uit de communicatie-instellingen van de Reduxi Configurator. ECO - relay 1: Off (hint: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (hint: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (hint: Setpoint of the relay 3 when heat pump setpoint is ECO).

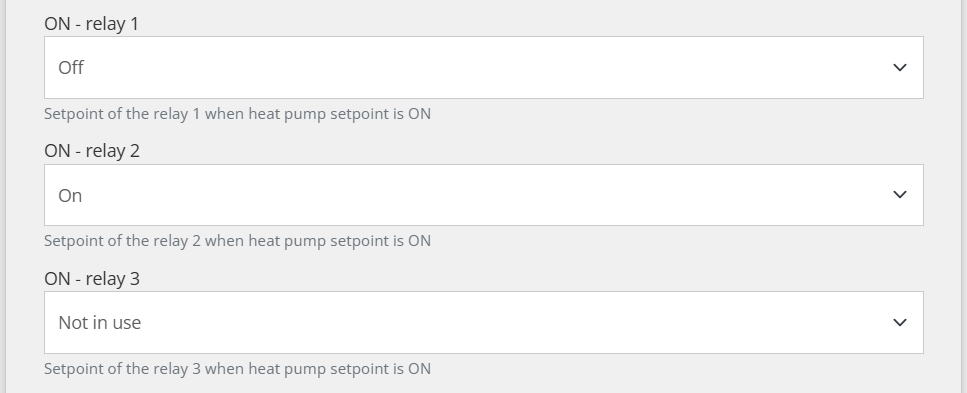

Modus Enhanced Comfort (ON in Reduxi)
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie keuzelijsten uit de communicatie-instellingen van de Reduxi Configurator. ON - relay 1: Off (hint: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (hint: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (hint: Setpoint of the relay 3 when heat pump setpoint is ON).

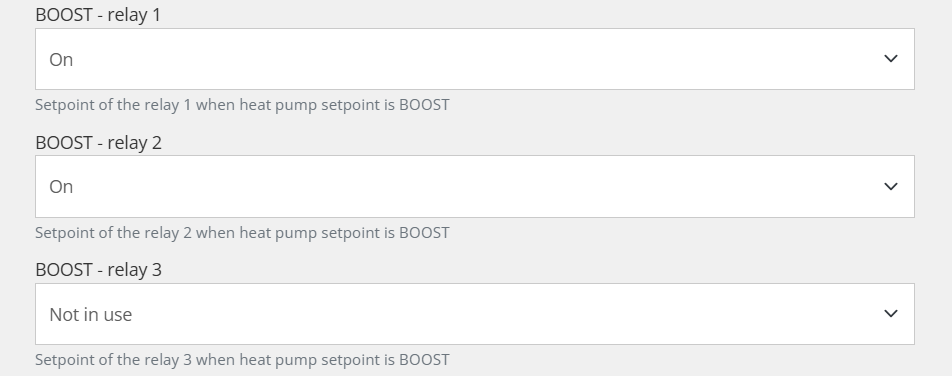

Modus Forced ON (BOOST in Reduxi)
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie keuzelijsten uit de communicatie-instellingen van de Reduxi Configurator. BOOST - relay 1: On (hint: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (hint: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (hint: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Communicatie testen
Klik rechtsonder, onder de communicatieparameters, op Test communication. De test leest het apparaat één keer uit en slaat niets op. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenrij van een formulier in de Reduxi Configurator. Links: knop Back. Rechts: knop "Test communication" gemarkeerd met een blauw kader en rechts ernaast een donkere knop Next.
De test geeft een van twee resultaten:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een Sloveense dialoog met de titel "Test komunikacije" [Communicatietest] met een sluitknop (x) rechtsboven. Groene tekst: "Successful readout from device". Waarden: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Knop rechtsonder: "Zapri" [Sluiten].
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoog met de titel Test communication (sluitknop x rechtsboven). Eerste vak: Unable to communicate with device. Tweede vak (rode tekst): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Donkere knop rechtsonder: Close.
5 De meetwaarden controleren
5.1 Last measurements
Controleer als extra test, nadat de communicatie tot stand is gebracht, de waarden onder Devices – Nibe heat pump in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatpagina van een warmtepomp in Reduxi, tabblad Last measurements (tabbladen: Last measurements, Analysis, Archive; rechtsboven een keuzelijst en een verversicoon). Bovenste tegels: "Control type" met de knoppen Auto (donker) en Manual (turkoois gemarkeerd, geselecteerd); een tweede tegel met een rij van vier kleine knoppen, waarvan één turkoois gemarkeerd (kleine labels: Off.). Kaart "Current": drie waarden 0.55, 0.57, 0.59 (fase-labels en eenheden klein). Kaart "Power": drie waarden 0.4, 0.0, 0.4. Kaart "Energy": één waarde 78.7. Kaart "Other": rijen met de waarden OFF, MANUAL, OFF, OFF, ON. Kaart "Settings": spanningswaarden 246.00, 244.40, 246.30. Elke waarde heeft een kleine tijdstempel.
5.2 Besturing door Reduxi inschakelen
Voor geavanceerde besturing van de warmtepomp integreert u het apparaat in de systeemstrategie van Reduxi. Stel onder Devices – Nibe in de Reduxi Configurator het control type in op AUTO. Alleen dan hebben strategiecommando's invloed op de warmtepomp.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat u het apparaat hebt toegevoegd en de waarden hebt gecontroleerd, kunt u het ook bekijken en bedienen in de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (punt 1): Open de documentatie van Nibe. Zorg voor de Reduxi Controller en de Reduxi Gateway met 3 stroomsensoren.
Nibe-warmtepomp (punt 2): Verbind de gatewayrelais met de contacten DIG 1 en DIG 2 en hun COM-contacten. Monteer de stroomsensoren op de fasen L1, L2 en L3.
Toevoegen aan Reduxi (punt 3–4): Log in op de Reduxi-webinterface. Voeg het apparaat toe met type Reduxi Meter, stel de relaissignalen in en test de communicatie.
In gebruik nemen (punt 5): Controleer de laatste metingen. Stel het control type in op AUTO en definieer een strategie.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De warmtepomp wisselt niet van modus | Controleer de bedrading van relais 1 naar DIG 1 en van relais 2 naar DIG 2, telkens met het bijbehorende COM-contact (zie Punt 2.2). Controleer de relaisstatus van de modus (zie Punt 4.2). Controleer of het control type op AUTO staat (zie Punt 5.2). |
| Vermogensmetingen ontbreken of zijn onjuist | Controleer of elke stroomsensor één fasedraad L1, L2 of L3 omsluit (zie Punt 2.3). Controleer of Autodetect from Gateway is geselecteerd (zie Punt 4.2). |
| Gateway niet gevonden in de communicatie-instellingen | Klik in de communicatie-instellingen op Scan for IP (zie Punt 4.2). Voeg eerst de Reduxi Gateway toe aan de Reduxi Controller, draadloos (WLAN) of via een UTP-kabel (LAN). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
