Schema van de verbinding via LAN-kabel. Componenten: Reduxi Controller (grijze behuizing met reduxi-logo, label 'Controller'); router (witte Wi-Fi-router, label 'Router'); wereldbolpictogram WWW (internet); hybride omvormer (witte AlphaESS-unit met batterijstapel, label 'Hybrid Inverter'). Verbindingen: Controller naar router: doorgetrokken cyaanblauwe lijn met label 'Ethernet'; router naar hybride omvormer: doorgetrokken cyaanblauwe lijn met label 'Ethernet'; router naar internet (WWW): gestippelde cyaanblauwe lijn.

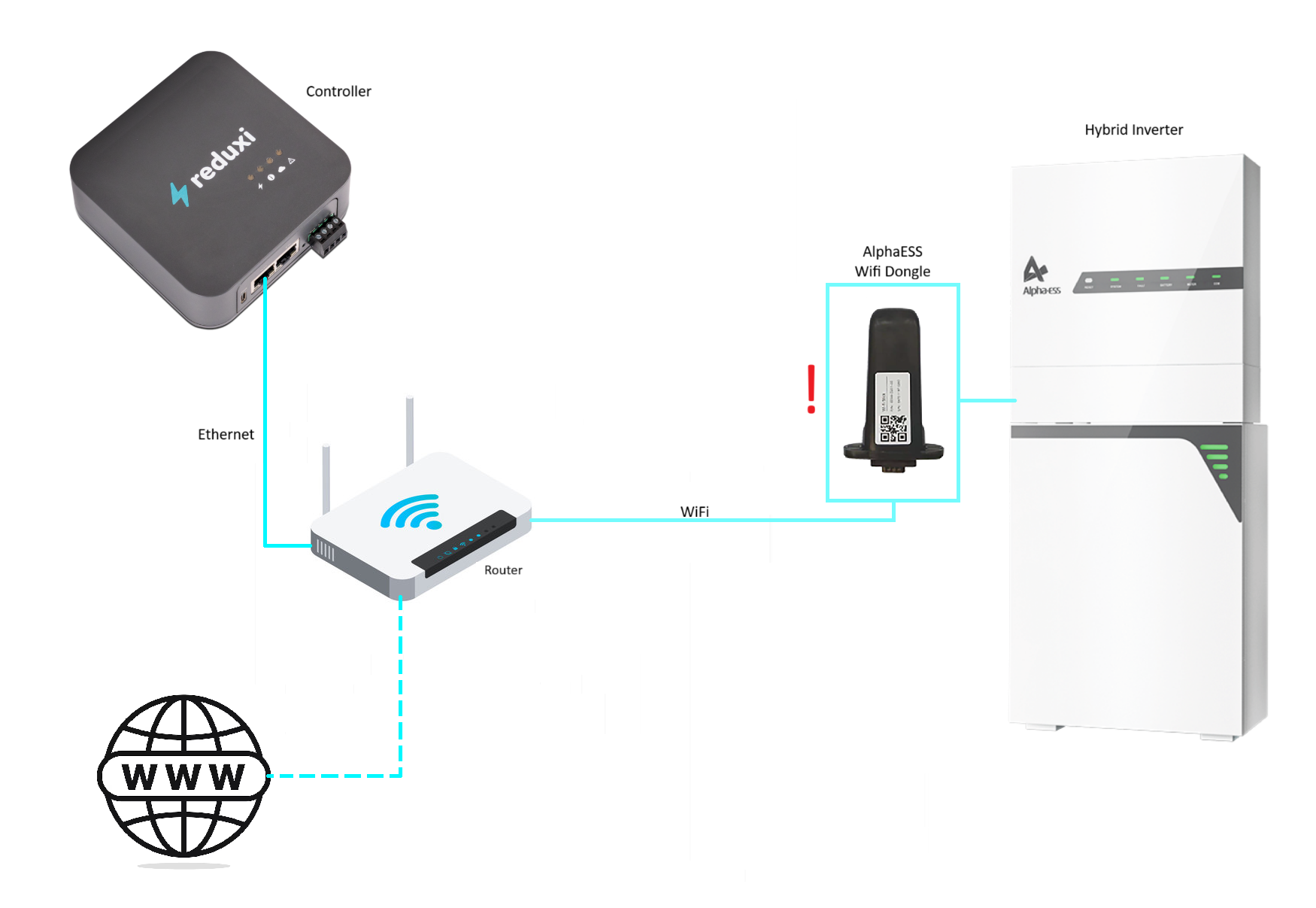

Schema van de verbinding via Wi-Fi-dongle. Componenten: Reduxi Controller (grijze behuizing met reduxi-logo, label 'Controller'); router (witte Wi-Fi-router, label 'Router'); wereldbolpictogram WWW (internet); AlphaESS Wi-Fi-dongle (zwarte dongle, label 'AlphaESS WiFi Dongle', met een rood uitroepteken ernaast); hybride omvormer (witte AlphaESS-unit met batterijstapel, label 'Hybrid Inverter'). Verbindingen: Controller naar router: doorgetrokken cyaanblauwe lijn met label 'Ethernet'; router naar internet (WWW): gestippelde cyaanblauwe lijn; router naar AlphaESS Wi-Fi-dongle: doorgetrokken cyaanblauwe lijn met label 'WiFi'; dongle naar hybride omvormer: korte cyaanblauwe lijn.

Schema van de verbinding via Modbus RTU. Componenten: Reduxi Controller (grijze behuizing met reduxi-logo, label 'Controller'); router (witte Wi-Fi-router, label 'Router'); wereldbolpictogram WWW (internet); hybride omvormer (witte AlphaESS-unit met batterijstapel, label 'Hybrid Inverter'). Verbindingen: router naar Controller: doorgetrokken cyaanblauwe lijn met label 'Ethernet'; Controller naar hybride omvormer: doorgetrokken cyaanblauwe lijn met label 'RS 485 A/B'; router naar internet (WWW): gestippelde cyaanblauwe lijn.

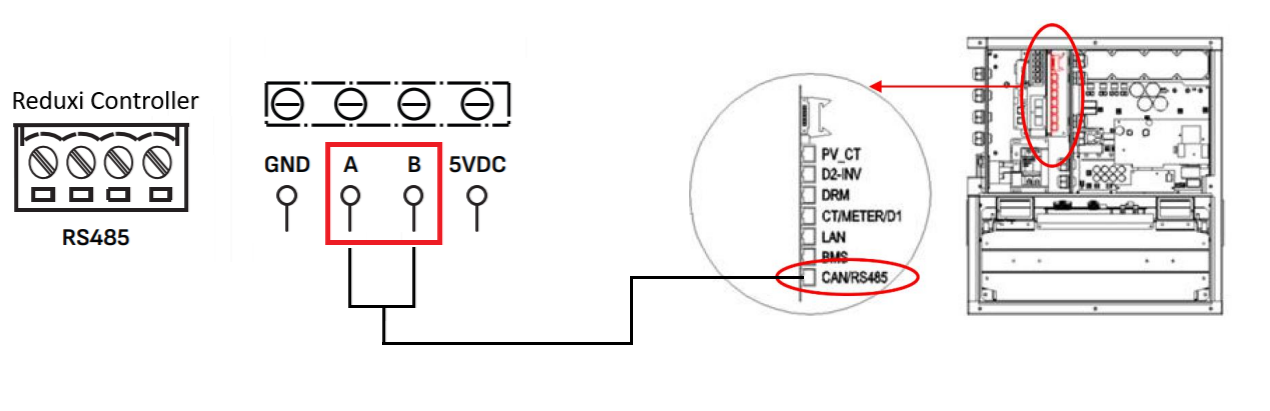

Bedradingsschema voor de AlphaESS Smile B-serie. Links: 'Reduxi Controller' met een 4-polig klemmenblok met het label 'RS485'. Erboven heeft de klemmenstrook de labels GND, A, B, 5VDC; de klemmen A en B zijn met een rode kader omcirkeld. Een zwarte lijn loopt van A en B naar de omvormer aan de rechterkant. Rechts: een vergrote cirkel met de lijst van aansluitingen van de omvormer met de vermeldingen PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS en CAN/RS485; de vermelding CAN/RS485 is rood omcirkeld en de draad van A en B eindigt daar. Een rode pijl verbindt de cirkel met de tekening van de omvormerbehuizing, waar het aansluitgedeelte rood is omcirkeld.

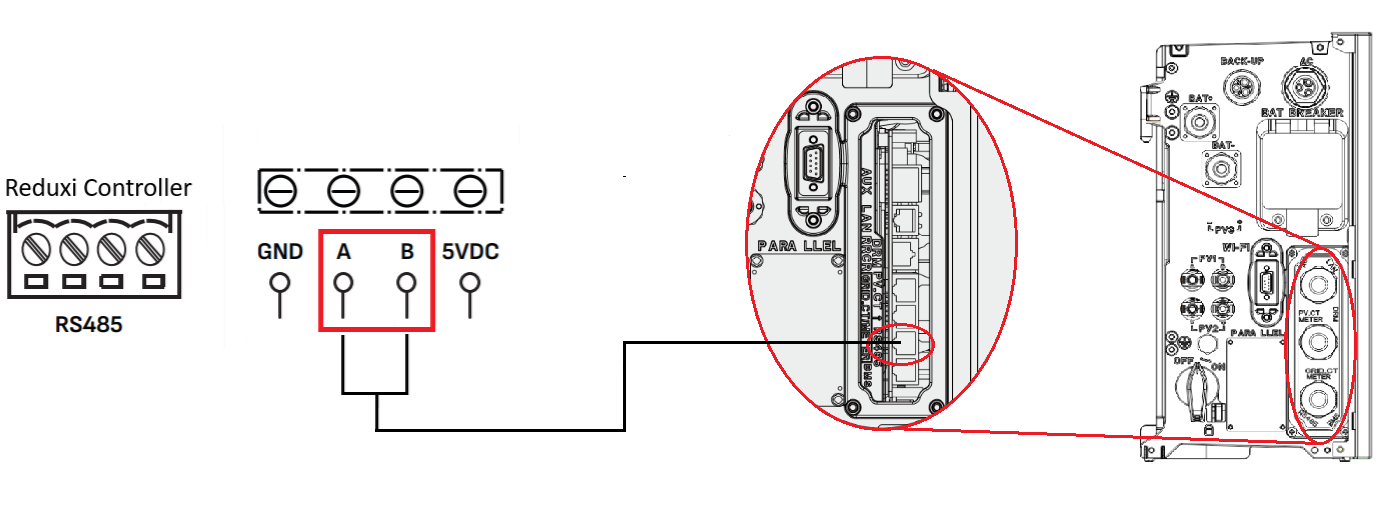

Bedradingsschema voor de AlphaESS Smile G-serie. Links: 'Reduxi Controller' met een 4-polig klemmenblok met het label 'RS485'. Erboven heeft de klemmenstrook de labels GND, A, B, 5VDC; de klemmen A en B zijn met een rood kader omcirkeld. Een zwarte lijn loopt van A en B naar een connector in de omvormer. Rechts: een vergroot ovaal beeld van een connectorblok op de omvormer met bovenaan een kleine poort en meerdere poorten in RJ45-stijl; de draad eindigt bij een van de poorten, die rood is omcirkeld. Rode lijnen verbinden het ovaal met de tekening van de omvormer rechts, waar twee poortgroepen aan de rechterkant rood zijn omcirkeld; labels op de tekening van de omvormer.

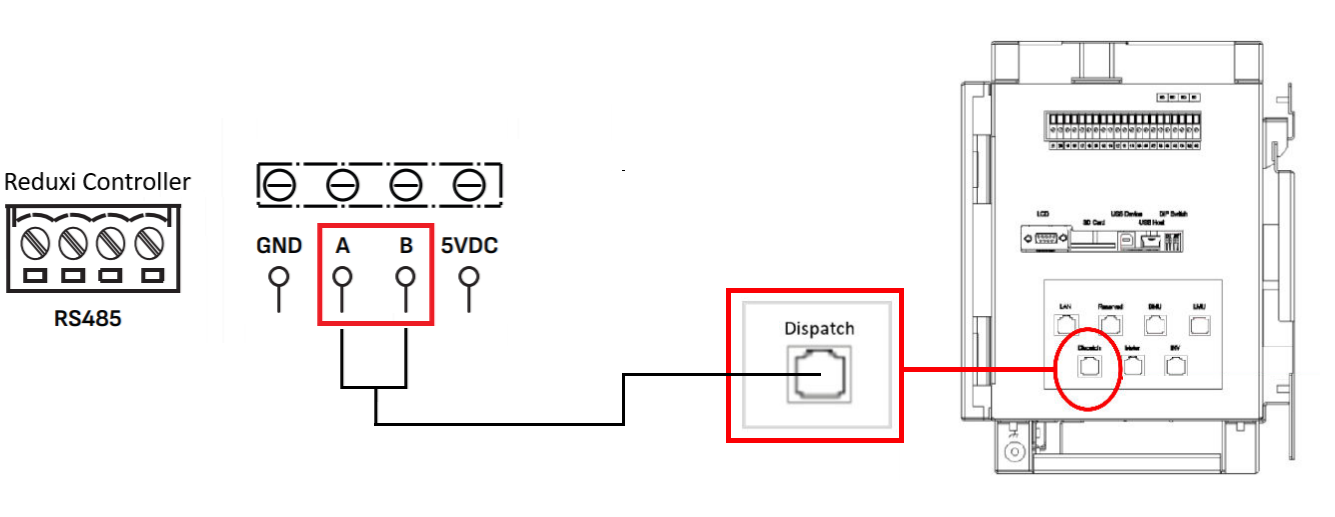

Bedradingsschema voor de AlphaESS Smile T-10-serie. Links: 'Reduxi Controller' met een 4-polig klemmenblok met het label 'RS485'. Erboven heeft de klemmenstrook de labels GND, A, B, 5VDC; de klemmen A en B zijn met een rood kader omcirkeld. Een zwarte lijn loopt van A en B naar een rood omkaderd vak met het label 'Dispatch', met een RJ45-achtige aansluiting. Een rode lijn leidt van dit vak naar een rode cirkel op de tekening van de omvormer rechts, die de poort markeert waarop de kabel wordt aangesloten.

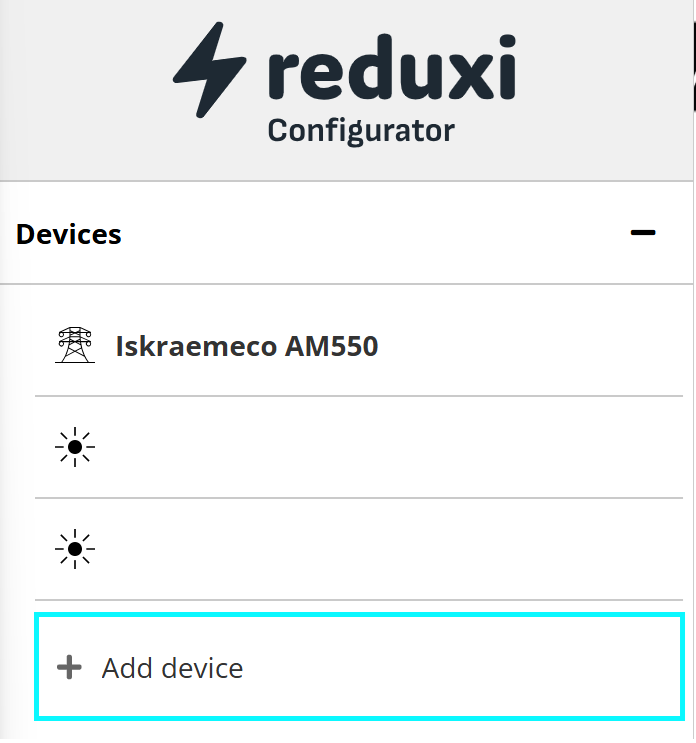

Schermafbeelding van de zijbalk van de Reduxi Configurator. Koptekst: logo reduxi Configurator. Sectie Devices (met een minpictogram) toont: Iskraemeco AM550 (pictogram van een elektriciteitsmast) en twee items met zonpictogrammen en zonder zichtbare namen. Onderaan staat een knop Add device met een plusteken, gemarkeerd met een cyaan rechthoek.

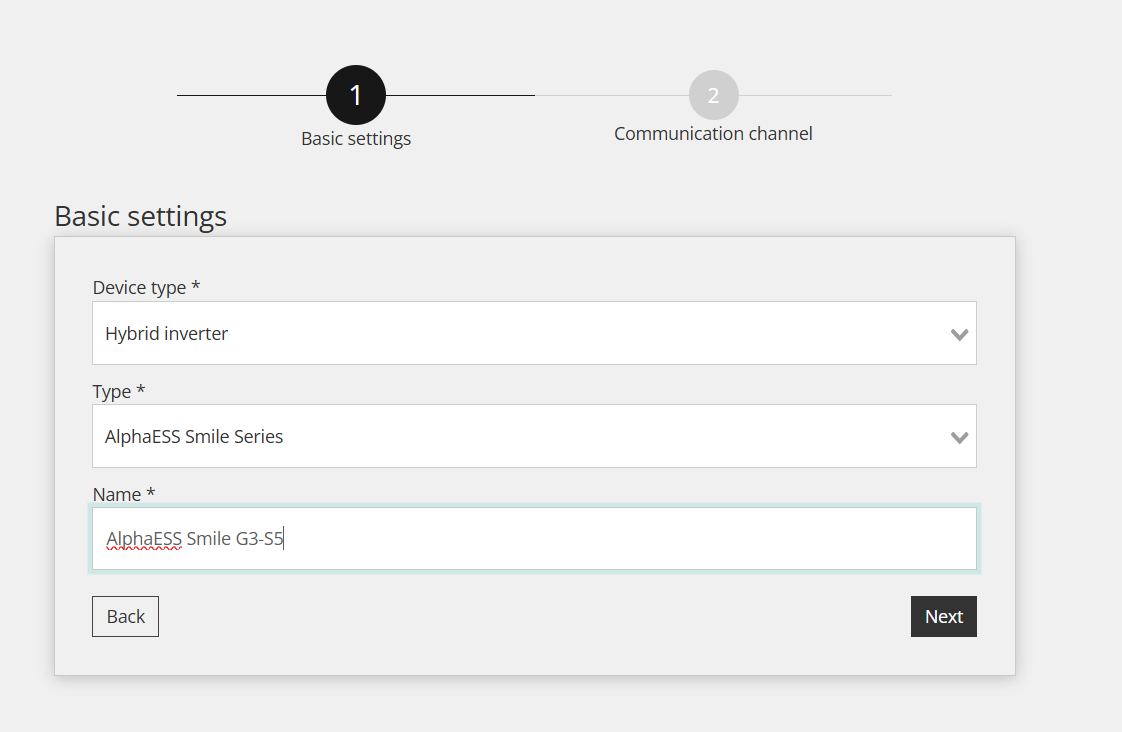

Schermafbeelding van stap 1 'Basic settings' van de wizard van de Reduxi Configurator (stap 2 is 'Communication channel', grijs weergegeven). Formulier: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (veld actief met cursor, spelling onderstreept). Knoppen: Back, Next.

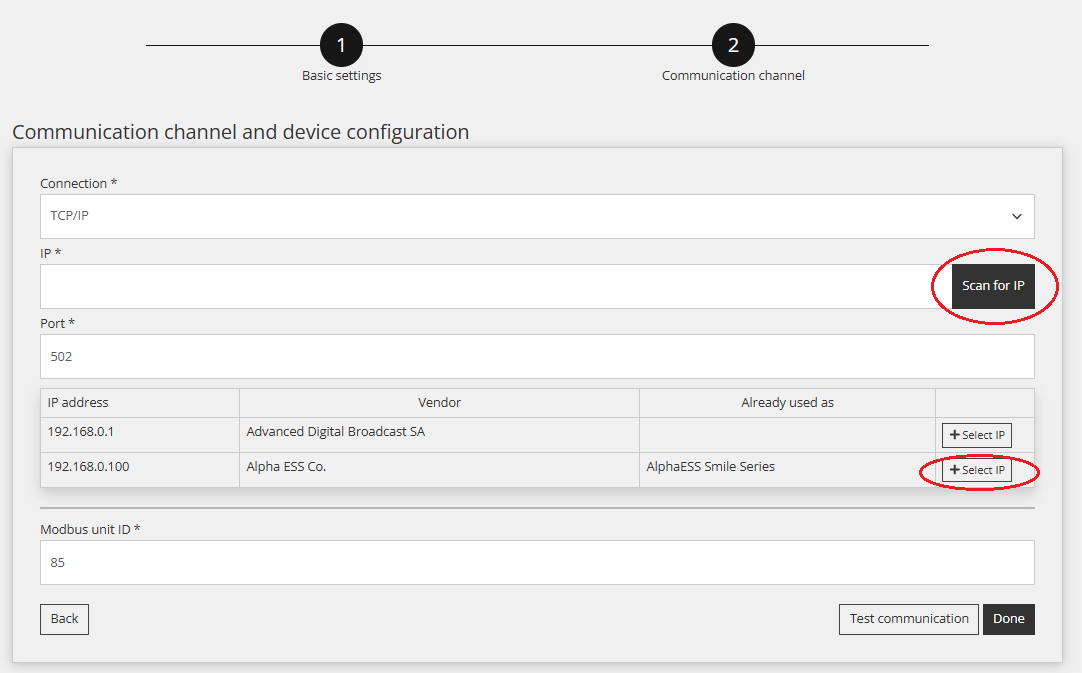

Schermafbeelding van stap 2 'Communication channel' van de wizard van de Reduxi Configurator (stap 1 'Basic settings' voltooid), met de titel 'Communication channel and device configuration'. Velden: Connection *: TCP/IP; IP *: leeg, met de knop 'Scan for IP' rood omcirkeld; Port *: 502. Tabel met gevonden apparaten, kolommen IP address, Vendor, Already used as, elke rij met een knop '+ Select IP': rij 1: 192.168.0.1, Advanced Digital Broadcast SA, (leeg); rij 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, met de knop '+ Select IP' rood omcirkeld. Modbus unit ID *: 85. Knoppen: Back, Test communication, Done.

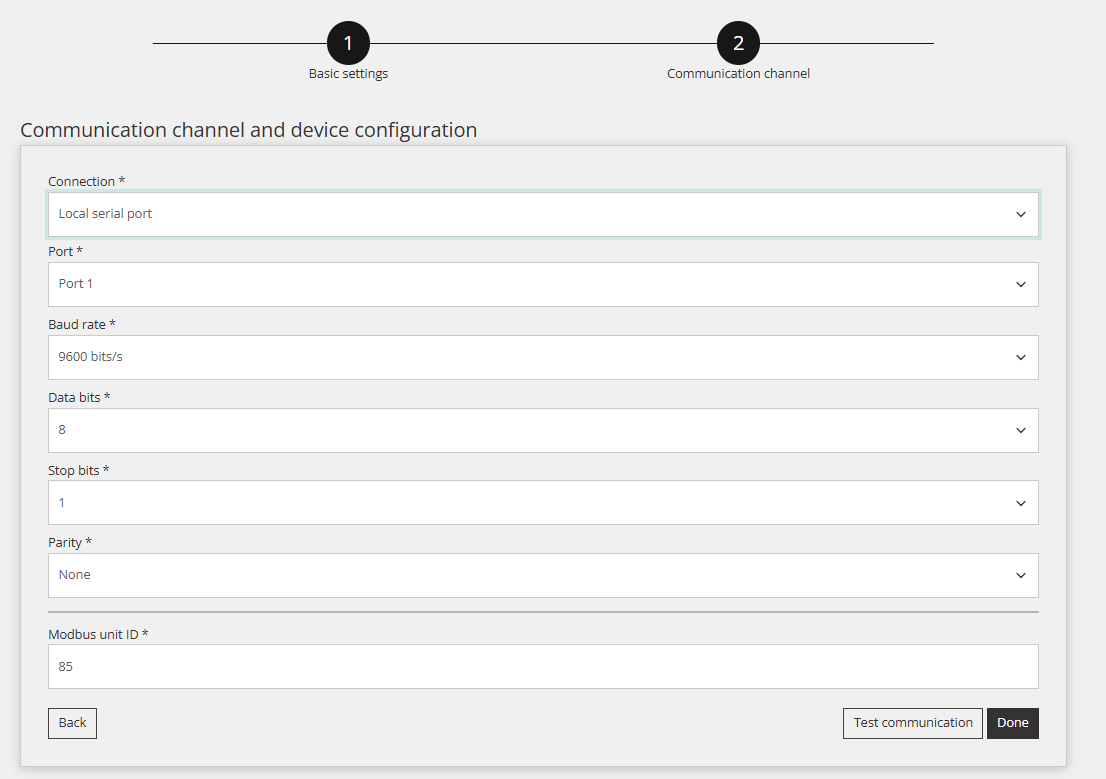

Schermafbeelding van stap 2 'Communication channel' van de wizard van de Reduxi Configurator (stap 1 'Basic settings' voltooid), met de titel 'Communication channel and device configuration'. Velden: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Knoppen: Back, Test communication, Done.

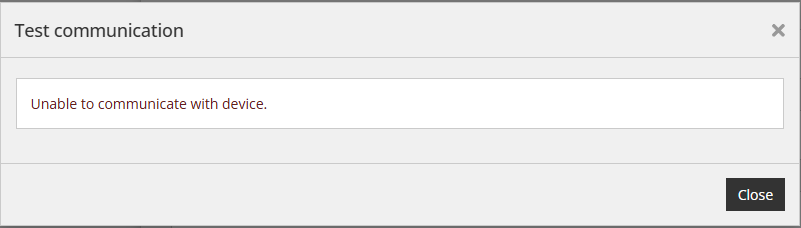

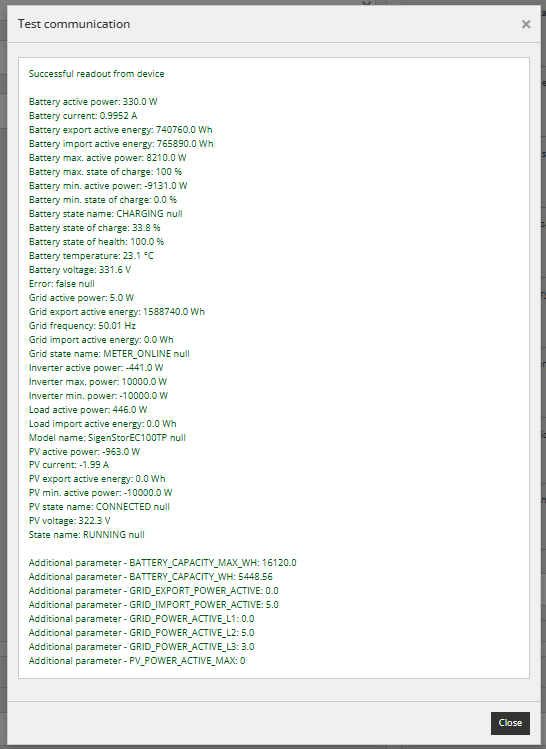

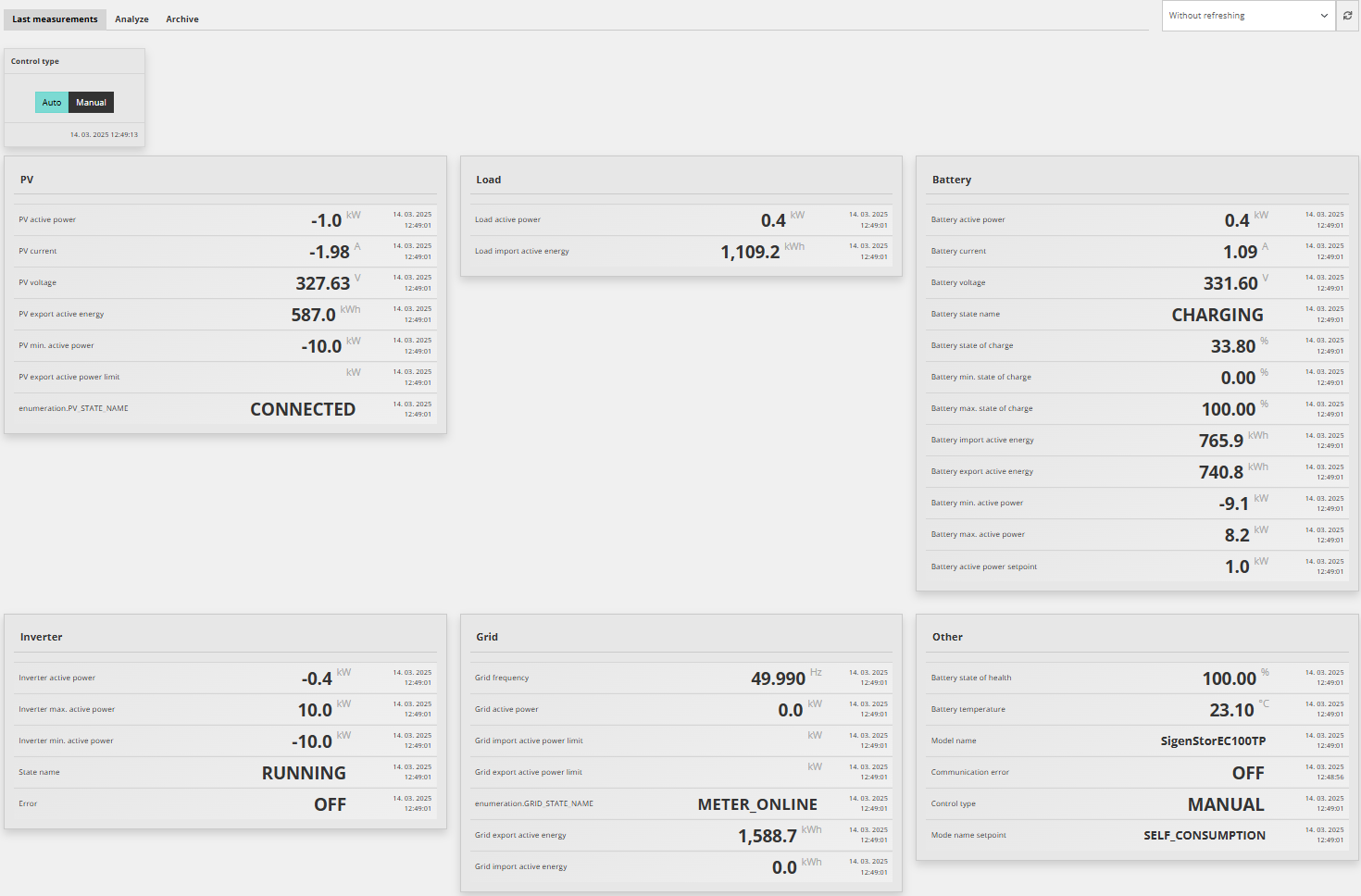

Schermafbeelding van de pagina 'Last measurements' van een apparaat in de Reduxi Configurator. Tabbladen: Last measurements (actief), Analyze, Archive. Rechtsboven: vernieuwingskeuzelijst 'Without refreshing' en een verversknop. Kaart 'Control type': knoppen Auto (lichtgroen) en Manual (donker, geselecteerd); tijdstempel 14. 03. 2025 12:49:13. Alle onderstaande waarden hebben tijdstempel 14. 03. 2025 12:49:01, tenzij anders vermeld. Kaart PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leeg (eenheid kW); enumeration.PV_STATE_NAME: CONNECTED. Kaart Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kaart Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kaart Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kaart Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leeg (kW); Grid export active power limit: leeg (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kaart Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (tijdstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
