Een AC-gekoppelde zonne-omvormer (Deye hybride omvormer, extra PV op GEN-poort) aansluiten op de Reduxi controller
Instellingen voor een Deye hybride omvormer met een extra AC-gekoppelde PV-omvormer op de GEN-poort.
Tekstbeschrijving van deze afbeelding

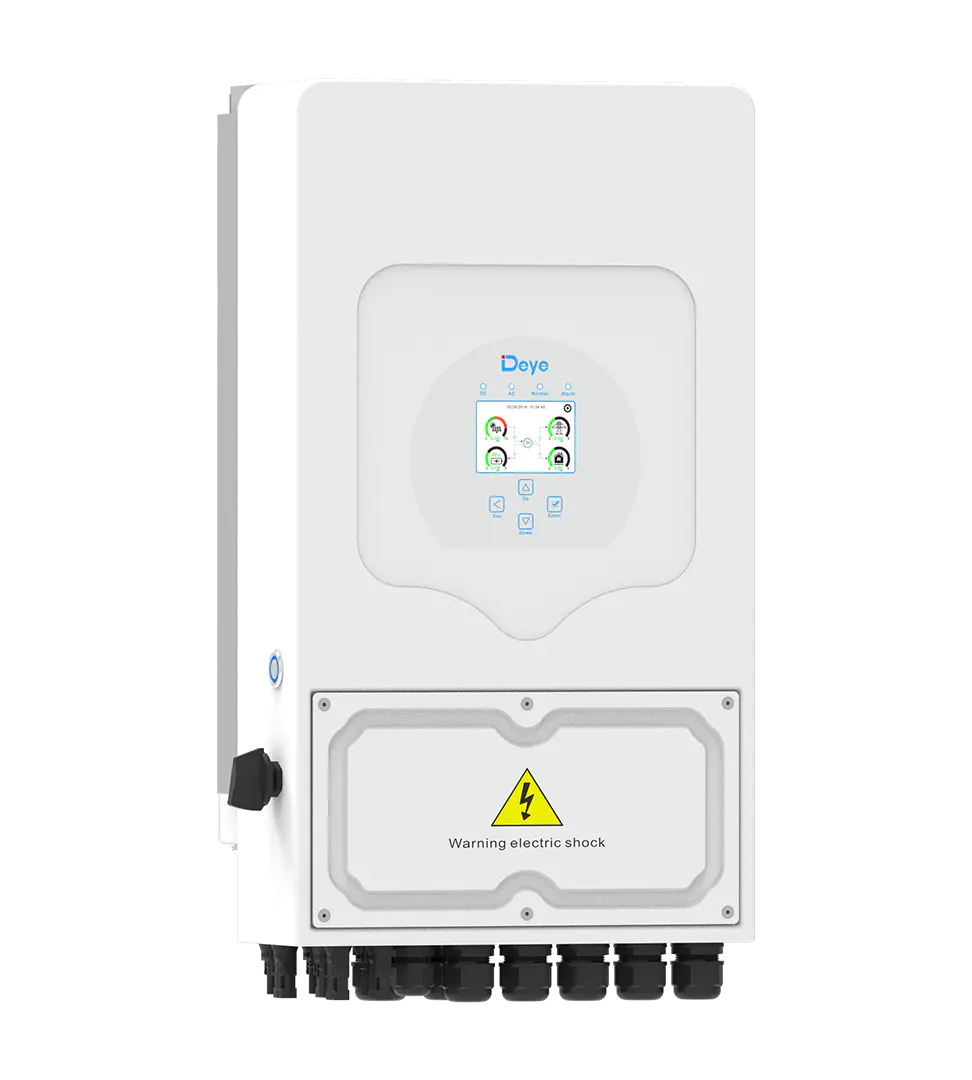

Foto van een witte, aan de wand gemonteerde hybride omvormer met het logo 'Deye' op de voorkant. Hij heeft een rond displaypaneel met een klein kleurenscherm en aanraakknoppen onder het logo, en onderaan een afdekking met afgeronde hoeken met een geel waarschuwingsdriehoekje met het opschrift 'Warning electric shock'. Aan de onderrand zitten kabelwartels.
1 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Deye hybride omvormer met de extra PV-omvormer aangesloten op de GEN-poort
- Extra Grid Tie-meter (Grid_Tie_meter2), of de Reduxi RS485-emulator als de meter niet op de Deye hybride omvormer kan worden aangesloten (zie punt 4)
- Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
2 Systeemoverzicht en bedrading

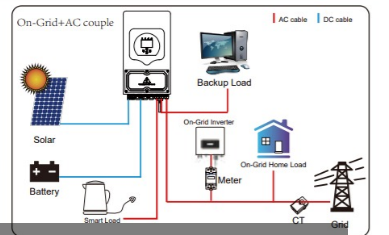

2.1 Schema
Het schema toont de AC-gekoppelde zonne-omvormer en de Deye hybride omvormer met de extra PV aangesloten op de GEN-poort.
Tekstbeschrijving van deze afbeelding
Schema met de titel 'On-Grid+AC couple' met een legenda: rode lijn 'AC cable', blauwe lijn 'DC cable'. Componenten met labels: hybride omvormer (midden boven); Backup Load (computerpictogram); Solar (paneelpictogram); Battery; Smart Load (waterkokerpictogram); On-Grid Inverter (kleine omvormerdoos); Meter; On-Grid Home Load (huispictogram); CT; Grid (mast). Solar en Battery zijn met blauwe DC-lijnen verbonden met de hybride omvormer. Rode AC-lijnen verbinden de omvormer met Backup Load, Smart Load, de On-Grid Inverter en de Meter, en lopen naar de CT en Grid rechts; de On-Grid Inverter en Meter voeden de On-Grid Home Load.

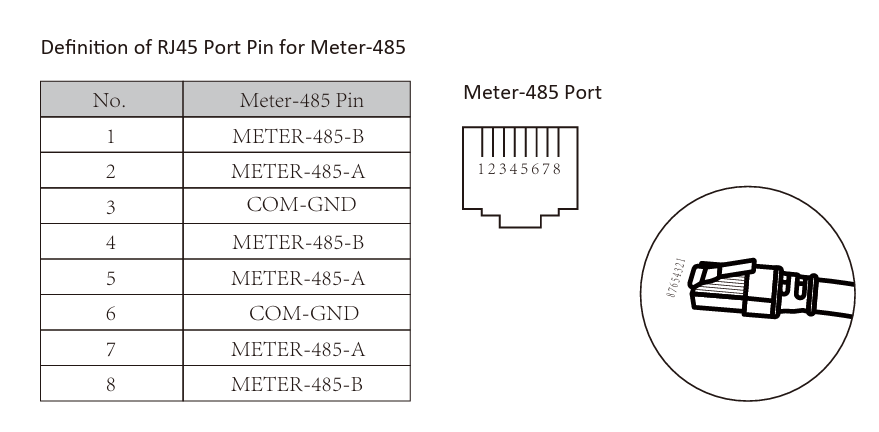

2.2 Pindefinitie
- Pin 1 en 2:
EX_meter_for_CT - Pin 4 en 5:
Grid_Tie_meter2
Tekstbeschrijving van deze afbeelding
Schermafbeelding uit een handleiding met de titel 'Definition of RJ45 Port Pin for Meter-485'. Tabel met de kolommen No. en Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Rechts: een tekening van de 'Meter-485 Port' als RJ45-aansluiting met pinnen genummerd 1 2 3 4 5 6 7 8 en een omcirkelde close-up van een RJ45-stekker met kabel.
3 Apparaatconfiguratie (Deye hybride omvormer)
3.1 Geavanceerde instellingen

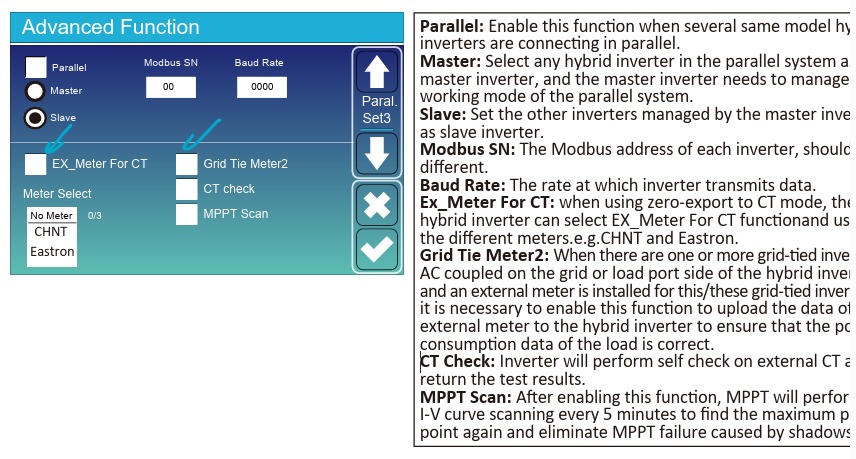

Zet onder Advanced Settings beide opties op TRUE en kies uw meter.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het scherm 'Advanced Function' (blauw paneel) van de Deye-omvormer naast een helptekst. Linkerkant: selectievakje Parallel (niet aangevinkt); keuzerondjes Master (niet geselecteerd) en Slave (geselecteerd); Modbus SN: 00; Baud Rate: 9600; selectievakje EX_Meter For CT met een blauwe pijl die ernaar wijst; selectievakje Grid Tie Meter2 met een blauwe pijl die ernaar wijst; selectievakje CT check; selectievakje MPPT Scan; keuzelijst Meter Select met 'No Meter' en de lijstitems CHNT en Eastron. In deze afbeelding lijken de twee selectievakjes met een pijl leeg (geen vinkje zichtbaar), wat afwijkt van het bijschrift 'beide opties op TRUE'. Zijknoppen: Paral Set3, pijl omlaag, X, vinkje. Rechterkant: helptekst (afgesneden aan de rechterrand) die Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check en MPPT Scan beschrijft.
3.2 Modbus-instellingen voor Grid_Tie_meter2
| Parameter | Waarde |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |

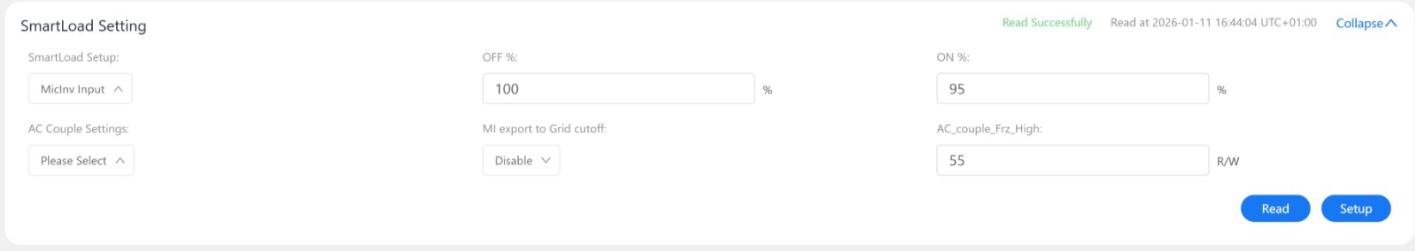

3.3 Extra PV op de GEN-poort
De extra PV is aangesloten op de GEN-poort.
Tekstbeschrijving van deze afbeelding
Kleine schermafbeelding van een instellingenpaneel met de titel 'SmartLoad Setting' (webinterface van de Deye-omvormer). Twee rijen velden: eerste rij: een keuzelijst SmartLoad setup, OFF % met waarde 100 en eenheid %, ON % met waarde 95 en eenheid %; tweede rij: keuzelijst 'AC Couple Settings' met 'Please select', keuzelijst 'MI export to Grid cut-off' met 'Disable' en een veld met een waarde van ongeveer 55 en een eenheid. Rechtsboven: een groene statusmelding 'Read Successfully' met een tijdstempel en een link 'Collapse'. Twee blauwe knoppen rechtsonder: 'Read' en 'Setup'.
4 Emulator voor de extra Grid Tie-meter
Gebruik de emulator als de extra Grid Tie-meter niet op de Deye hybride omvormer kan worden aangesloten. In dat geval emuleert de RS485-interface van de Reduxi Controller de metergegevens voor de Deye hybride omvormer.

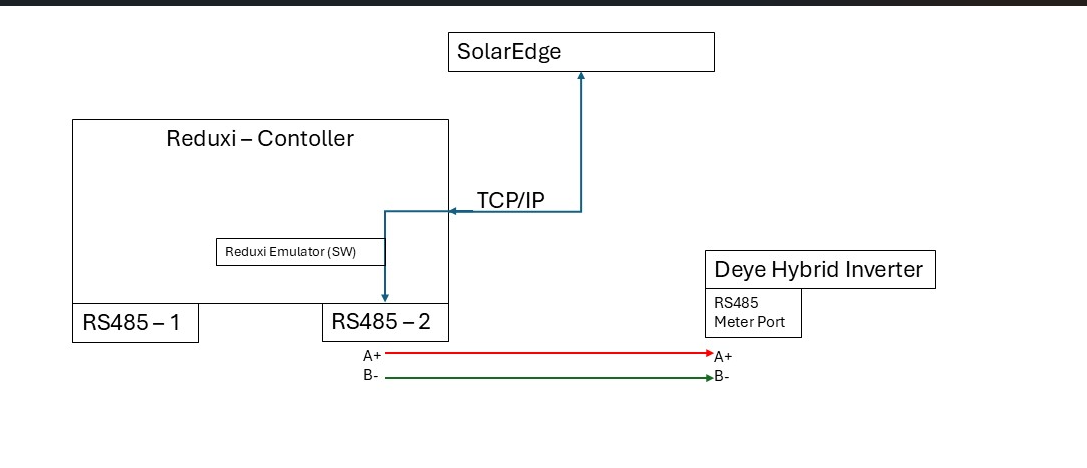

Bedradingsschema:
Tekstbeschrijving van deze afbeelding
Bedradingsschema van de emulator. Vakken: 'SolarEdge' bovenaan; groot vak 'Reduxi – Contoller' [zo gespeld in de afbeelding] met een klein vak 'Reduxi Emulator (SW)' en twee poortvakken 'RS485 – 1' en 'RS485 – 2'; vak 'Deye Hybrid Inverter' met een subvak 'RS485 Meter Port'. Een blauwe lijn met het label 'TCP/IP' loopt van het vak SolarEdge naar het vak Reduxi Emulator (SW) in de controller, met een pijl naar RS485 – 2. Van RS485 – 2 lopen twee lijnen naar de RS485 Meter Port van de Deye: een rode lijn A+ naar A+ en een groene lijn B- naar B-.
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 Het apparaat aan Reduxi toevoegen
6.1 Basisinstellingen
Voeg de Deye hybride omvormer toe in de Reduxi Configurator zoals beschreven in Hybride omvormer Deye aansluiten op Reduxi. Meld u lokaal aan bij de Reduxi Configurator (zie punt 5) en klik op + Add device.
6.2 Test communication
Klik onderaan in de wizard op Test communication. Hiermee leest Reduxi de Deye hybride omvormer eenmalig uit en slaat niets op. Als de test slaagt, klikt u op Done: pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
7 De metingen controleren
7.1 Laatste metingen
Controleer nadat de communicatie tot stand is gebracht de waarden van de apparaten in de Reduxi Configurator onder Devices.
7.2 Sturing door Reduxi inschakelen
Stel het besturingstype in op AUTO. Alleen dan hebben strategiecommando's effect op het apparaat. Hoe u een strategie definieert, leest u in Strategieën voor de Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Leg de Deye hybride omvormer, de extra Grid Tie-meter of de Reduxi RS485-emulator en de bedrading klaar.
Deye hybride omvormer (punt 3–4): Zet beide geavanceerde instellingen op TRUE, stel Grid_Tie_meter2 in op 9600 baud en slave 2 en schakel MI export to Grid uit.
Toevoegen aan Reduxi (punt 5–6): Meld u aan bij de Reduxi Configurator, voeg het apparaat toe en test de communicatie.
In gebruik nemen (punt 7): Controleer de metingen en stel het besturingstype in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Grid_Tie_meter2 reageert niet | Controleer de pinaansluiting (pin 4 en 5), baudrate 9600 en slave-adres 2. |
| Extra PV levert terug aan het net | Controleer of MI export to Grid op Disabled staat (punt 3.3). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
