CHINT POWER CPS ES-125kW-261kWh-EU-energieopslagsysteem aansluiten op de Reduxi controller
Integreer het CHINT C&I-energieopslagsysteem via Modbus TCP/IP met de Reduxi controller voor maximale flexibiliteit en lagere energiekosten.
Tekstbeschrijving van deze afbeelding

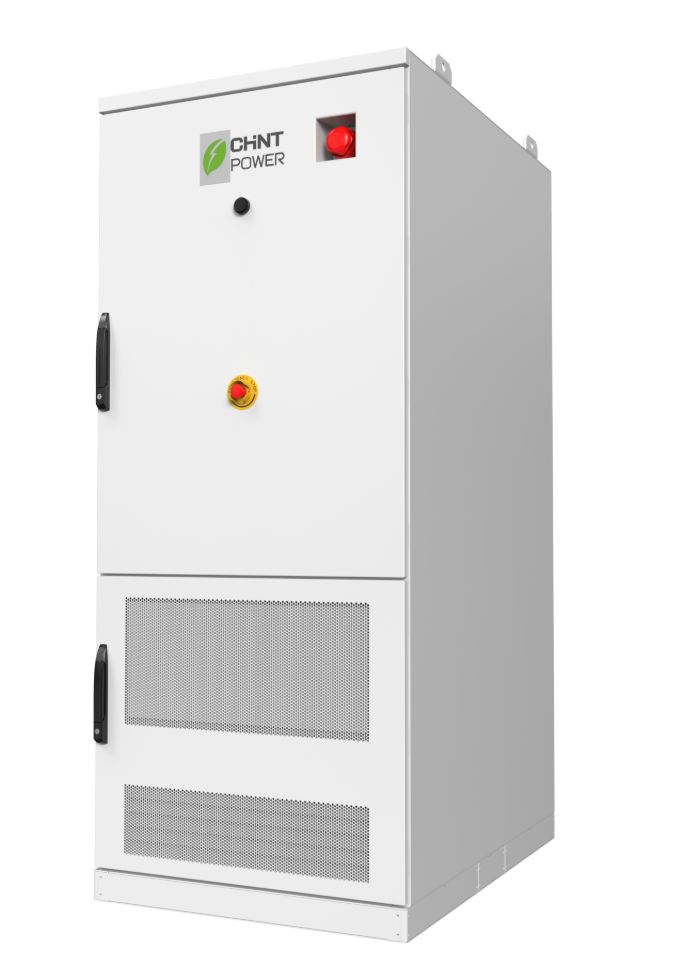

Productfoto (afbeelding van de fabrikant) van een vrijstaande witte energieopslagkast voor buiten met het logo 'CHINT POWER' (groen bladsymbool) bovenaan op de voorkant van de deur. Een rode noodknop zit in een uitsparing rechtsboven op de voorkant en een andere ronde geel-rode noodstopknop zit midden op de deur; onder het logo zit een kleine zwarte ronde knop. De deur heeft een zwarte greep aan de linkerrand. Geperforeerde ventilatieroosters zitten onderaan de deur en boven de plint. Weergegeven op een witte achtergrond.
1 Technische documentatie
De onderstaande kerngegevens komen uit het datasheet van de fabrikant voor de CPS ES-125kW/261kWh-EU.
Documenten van de fabrikant:
- Datasheet – CPS ES-125kW/261kWh-EU (PDF, EN)
- Gebruikershandleiding – US-editie, Rev. 1.6 (PDF, EN)
- Gebruikershandleiding, EU-model – CPS ES-125kW/261kWh-EU, v2.1, april 2026 (PDF, EN)
- Productpagina CHINT POWER – CPS ES-125kW/261kWh-EU
2 Benodigde apparatuur
- Reduxi Controller (geïnstalleerd en online)
- CHINT CPS ES-125kW-261kWh-EU-energieopslagsysteem, in gebruik genomen
- Ethernetkabel (Cat5 of Cat6) voor de LAN1-poort van de LEMS-module
- Lokaal netwerk dat het ESS en de Reduxi controller delen, of een directe kabelverbinding met het Reduxi-apparaat
- IP-adres van het ESS (u vindt het met de netwerkscan in de Reduxi Configurator)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Systeemoverzicht en bedrading
Het CHINT-energieopslagsysteem (ESS) ondersteunt het Modbus TCP-protocol voor communicatie met de Reduxi controller. Sluit het met een Ethernetkabel (Cat5 of Cat6) aan op hetzelfde lokale netwerk als de Reduxi controller, of rechtstreeks op het Reduxi-apparaat. De verbinding wordt gemaakt via de LAN1-netwerkpoort op de LEMS-module van het ESS.
Tekstbeschrijving van deze afbeelding
Schema van de netwerkverbinding. Componenten: Reduxi controller (grijze doos met reduxi-logo, label 'Controller'); Router (witte Wi-Fi-router, label 'Router'); WWW-wereldbolpictogram (internet); CHINT ESS-kast (witte kast met CHINT POWER-logo, rode schakelaar en label 'CHINT ESS CPS'). Verbindingen: Controller naar Router: ononderbroken lichtblauwe lijn met het label 'Ethernet'; Router naar CHINT ESS: ononderbroken lichtblauwe lijn met het label 'Ethernet'; Router naar Internet (WWW): onderbroken lichtblauwe lijn.
Tekstbeschrijving van deze afbeelding
Tekening van de fabrikant, 'Figure 3-10 LEMS Location'. Links: lijntekening van een geopende energieopslagkast met links gestapelde batterijmodules en rechts een deur; de LEMS-module op de deur is gemarkeerd met een lichtblauw kader en een verwijslijn met het label 'LEMS'. Rechts: een uitvergroting in een lichtblauw kader van de LEMS-module met een label '4n', een LAN-poort bovenaan en twee poorten met de labels 'COM1' en 'COM2'. Een lichtblauwe lijn loopt van de bovenste poort naar een turquoise Ethernetstekker die omlaag wijst, met het label 'Ethernet'.
4 Apparaatconfiguratie op het ESS
Twee instellingen op het ESS bereiden het voor op Reduxi: de Modbus TCP-verbinding en de modus voor remote dispatch.
4.1 Modbus TCP
Het ESS ondersteunt Modbus TCP-communicatie voor EMS'en van derden, zoals Reduxi. De communicatie loopt via de LAN1-poort van de LEMS-module. In de meeste installaties is geen aparte actie "Modbus inschakelen" nodig. Controleer na de inbedrijfstelling het volgende:
- de LEMS heeft een geldig IP-adres in het lokale netwerk,
- Reduxi kan het apparaat via het netwerk bereiken en
- TCP-poort
502is open op het ESS.
Als de communicatie niet werkt, controleer dan de ESMU-netwerkinstellingen in de lokale interface en raadpleeg de CHINT-documentatie of de support.
4.2 EMS-instellingen (System remote dispatch)
Zodat Reduxi het CHINT ESS kan aansturen, past u de instellingen in de webinterface van het ESS aan.
Het BMS zit aan de binnenkant van de deur. Als bij het activeren van het touchscreen om een wachtwoord wordt gevraagd, voert u de volgende standaardgegevens in:
Gebruikersnaam: admin · Wachtwoord: 12345678
Tekstbeschrijving van deze afbeelding
Tekening van de fabrikant, 'Figure 3-8 BMS Location' [zoals in de afbeelding gedrukt]. Lijntekening van een geopende energieopslagkast met links gestapelde batterijmodules en rechts een geopende deur. Een lichtblauw vierkant markeert een displaypaneel aan de binnenkant van de deur.
Daarna komt u op de hoofdpagina van het systeem.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van het CHINT POWER ESS. Bovenste menu: Home, Setting (gemarkeerd met een lichtblauw kader), Monitor, History, Operation, Help; rechtsboven: knop Auto, gebruiker admin, taal English. Menu links: Basic parameters (geselecteerd), On-grid, Off-grid, Equipment parameters, User management. Tabbladen: Strategy (geselecteerd), Economic, Others. Subtabbladen: Operation (geselecteerd), Backup, Fault handling, External ac solar. Velden: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. De paginakiezer onderaan toont pagina 1.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van het CHINT POWER ESS. Bovenste menu: Home, Setting (geselecteerd), Monitor, History, Operation, Help; rechtsboven: knop Auto, gebruiker admin, taal. Menu links: Basic parameters (geselecteerd), On-grid, Off-grid, Equipment parameters, User management. Tabbladen: Strategy (geselecteerd), Economic, Others. Subtabbladen: Operation (geselecteerd), Backup, Fault handling, External ac solar. Velden: Dispatch mode: Self-consumption (tekst afgesneden tot 'Self-consumptio') met de pijl van de keuzelijst gemarkeerd met een lichtblauw kader; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. De paginakiezer onderaan toont pagina 1.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het dialoogvenster 'Modify parameter' van de CHINT ESS-webinterface (sluitkruisje rechtsboven). Veld: Dispatch mode (verplicht) met de gesloten keuzelijst, waarde 'Self-consu.' (afgesneden). De geopende lijst toont: No control; System remote dispatch (gemarkeerd met een lichtblauw kader); Device remote dispatch; Self-consumption (in groen, huidige waarde); TOU; Remote plan dispatch; Peak shaving; nog een item is onderaan afgesneden. Een groene knop is deels verborgen achter de lijst; de achtergrondpagina is grijs.
5 Inloggen op de Reduxi-webinterface
Het apparaat wordt toegevoegd in de Configurator, de webinterface van de Reduxi Controller. U voegt het niet toe in de Reduxi app zelf of in de Reduxi Cloud. U kunt de Configurator op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
reduxi.app), open de locatie, ga naar Manage location → OEM devices en klik op Activate tunnel connection. Bevestig met OK, wacht ongeveer 30 seconden en klik op Go to controller. De Configurator opent in een nieuw tabblad zonder wachtwoord.http://reduxi.local in. U vindt het IP-adres in de apparatenlijst van uw router of in de Reduxi-app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling). Als het wachtwoord tijdens de installatie is gewijzigd, gebruikt u dat wachtwoord. Het is niet het wachtwoord van uw Reduxi-account.Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
admin is niet uw Reduxi-account. reduxi.local werkt alleen in hetzelfde netwerk als de controller.6 Het CHINT ESS aan Reduxi toevoegen
Registreer het ESS als nieuw apparaat (CHINT CPS ES-125kW-261kWh-EU) zodra het is aangesloten en geconfigureerd (zie punt 4) en de Configurator is geopend (zie punt 5).
6.1 Basisinstellingen
Hybrid Inverter. Selecteer bij Type: CHINT CPS ES-125kW-261kWh-EU. Geef het apparaat een naam naar keuze, bijvoorbeeld Chint Power ESS.Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk van de Reduxi Configurator. Koptekst: logo reduxi Configurator. Sectie Devices (met een minpictogram) toont: Iskraemeco AM550 (pictogram van een elektriciteitsmast) en twee items met zonpictogrammen en zonder zichtbare namen. Onderaan staat een knop Add device met een plusteken, gemarkeerd met een cyaan rechthoek.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 'Basic settings' (stap 2 'Communication channel' grijs). Formulier: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Knoppen: Back, Next.
6.2 Communicatie-instellingen
In de volgende stap configureert u het communicatiekanaal, dat essentieel is voor goede Modbus TCP/IP-communicatie. Het legt de verbinding tussen de Reduxi controller en het CHINT ESS.
| Parameter | Waarde |
|---|---|
| Verbinding | TCP/IP |
| IP | IP-adres van het CHINT ESS (u kunt het netwerk scannen om het gewenste IP-adres te vinden) |
| Poort | 502 |
| Modbus unit ID | Dezelfde ID als op de omvormer is ingesteld (standaard: 1) |
| Control mode | Kies welke EMS-modi worden gebruikt om het EMS aan te sturen |
| Zijn energiemeter en PV aangesloten | Zet dit op Yes als de energiemeter en PV rechtstreeks op het ESS-apparaat zijn aangesloten |
Tekstbeschrijving van deze afbeelding
Schermafbeelding van stap 2 'Communication channel' van de wizard van de Reduxi Configurator (stap 1 'Basic settings' voltooid), met de titel 'Communication channel and device configuration'. Velden: Connection *: TCP/IP; IP *: leeg, met de knop 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: schakelaar Yes; Is PV installed?: schakelaar Yes. Knoppen: Back, Test communication, Done.
6.3 Communicatie testen
Klik onder de velden van het communicatiekanaal op Test communication. Hiermee wordt het apparaat eenmalig uitgelezen en niets opgeslagen, en wordt gecontroleerd of de Modbus TCP/IP-verbinding tussen de apparaten werkt. Als de test slaagt, klikt u op Done: pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het dialoogvenster 'Test communication' van de Reduxi Configurator (sluitkruisje rechtsboven). Tekst in groen: 'Successful readout from device'. Waarden: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Knop: Close.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel Test communication en rechtsboven een sluitkruisje. Melding in rode tekst: Unable to communicate with device. Donkere knop rechtsonder: Close.
Als de test mislukt, controleer dan de netwerkbekabeling, de IP-instellingen en de instellingen op de Reduxi controller en probeer het opnieuw.
7 De metingen controleren
7.1 De metingen controleren
Controleer onder Devices → Chint Power ESS → Last measurements de gemeten waarden van het apparaat en of het correct communiceert.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatpagina in de Reduxi Configurator, tabblad 'Last measurements' geselecteerd (andere tabbladen: Analyze, Archive, Details). Kaart 'Control type': knoppen Auto (geselecteerd) en Manual. Kaart 'Battery', rijen (label: waarde): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; volgende rij: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; volgende rij: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; volgende rij: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Kaart 'Inverter', rijen: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Kaart 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Elke waarde heeft een datum- en tijdstempel.
7.2 Sturing door Reduxi inschakelen
Voor geavanceerde aansturing integreert u het apparaat in de optimalisatiemodi van het Reduxi-systeem. Stel onder Devices → Chint Power ESS in de Reduxi configurator het besturingstype in op AUTO, zodat de commando's van de strategie de batterij beïnvloeden.
Om maximale flexibiliteit en lagere energiekosten te bereiken met dynamische prijzen en dynamische tarieven, definieert u uw strategie zoals beschreven in Strategieën voor de Reduxi controller.
Nadat u het apparaat met succes hebt toegevoegd, kunt u het bewaken en aansturen via de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (punt 1–3): Lees de documenten van de fabrikant, leg de Ethernetkabel en een laptop of tablet klaar en verbind de LAN1-poort van de LEMS-module met het lokale netwerk van de Reduxi controller.
CHINT ESS (punt 4): Zorg dat de LEMS een geldig IP-adres heeft en TCP-poort 502 open is. Activeer daarna System remote dispatch in de ESS-instellingen.
Toevoegen aan Reduxi (punt 5–6): Open de Configurator, voeg het apparaat toe met het type CHINT CPS ES-125kW-261kWh-EU, voer het IP-adres, poort 502 en de Modbus unit ID (standaard 1) in en voer Test communication uit.
In gebruik nemen (punt 7): Controleer de metingen onder Last measurements en stel het besturingstype in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Test communication toont “Unable to communicate with device”, apparaat offline | Controleer de netwerkbekabeling, de IP-instellingen en de instellingen op de Reduxi controller. Controleer of het ESS bereikbaar is, of het IP-adres, poort 502 en de Modbus unit ID kloppen en of Modbus TCP beschikbaar is op het ESS (zie punt 4). |
| Geen communicatie, hoewel de kabel is aangesloten | Controleer of de LEMS een geldig IP-adres heeft in het lokale netwerk, of Reduxi het apparaat kan bereiken en of TCP-poort 502 open is op het ESS. Controleer de ESMU-netwerkinstellingen in de lokale interface en raadpleeg de CHINT-documentatie of de support. |
| Het touchscreen vraagt om een wachtwoord | Voer de standaardgegevens in: gebruikersnaam admin · wachtwoord 12345678. |
| Reduxi-commando's hebben geen effect op de batterij | Controleer of System remote dispatch is geactiveerd op het ESS (zie punt 4) en of het besturingstype in Reduxi op AUTO staat (zie punt 7). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is waarschijnlijk tijdens de installatie gewijzigd: vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt daar niet. |
reduxi.local laadt niet |
U zit niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnel. |
