Integreer CHINT C&I ESS met de Reduxi-controller via Modbus TCP/IP voor maximale flexibiliteit, kosten- en energiebesparingen.

1. Chint Power documentatie

CPS ES-125kW-261kWh-EU:

Datasheet

Gebruikershandleiding

2. Hoe Chint Power ESS aan te sluiten

2.1 Fysieke verbinding

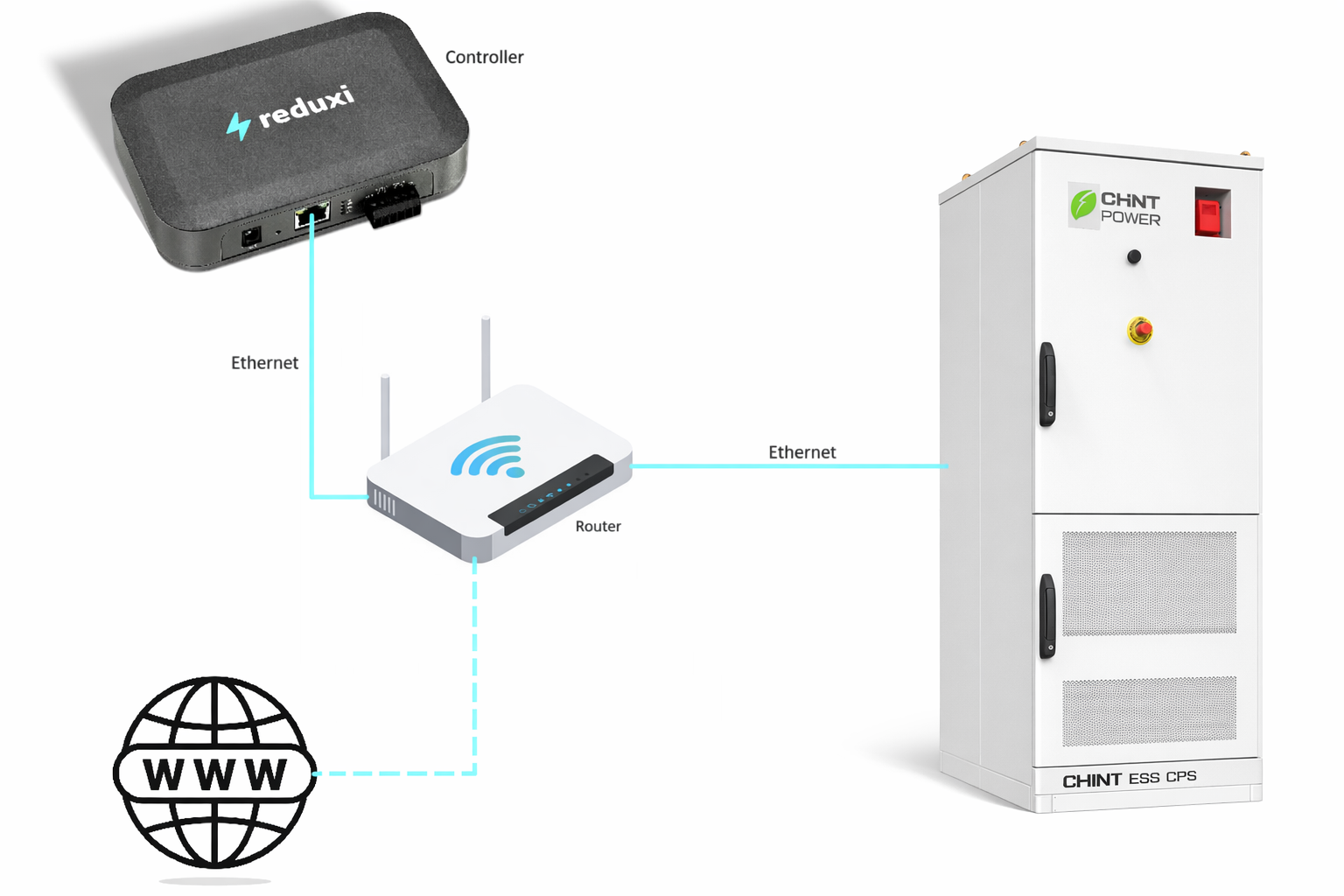

Het CHINT energieopslagsysteem (ESS) ondersteunt het Modbus TCP-protocol voor communicatie met de Reduxi-controller. Het moet via een Ethernet-kabel (Cat5 of Cat6) worden aangesloten op hetzelfde lokale netwerk als de Reduxi-controller, of rechtstreeks op het Reduxi-apparaat. De verbinding wordt gemaakt via de LAN1-netwerkpoort op de LEMS-module van de ESS.

2.2 Communicatie activeren

2.2.1 Modbus TCP

Het ESS-systeem ondersteunt Modbus TCP-communicatie voor EMS/Reduxi van derden. Communicatie verloopt via de LAN1-poort van de LEMS-module. In de meeste installaties is geen speciale actie "Modbus inschakelen" vereist. Zorg er na de inbedrijfstelling voor dat:

• de LEMS een geldig IP-adres heeft op het lokale netwerk,
• Reduxi het apparaat via het netwerk kan bereiken, en
• TCP-poort 502 is geopend op de ESS

Als de communicatie niet werkt, controleer dan de ESMU-netwerkinstellingen in de lokale interface en raadpleeg de CHINT-documentatie/ondersteuning.



2.2.2 EMS-instellingen (Systeem Remote Dispatch Mode)

Om Reduxi de Chint ESS te laten besturen, moeten de instellingen in de webinterface worden aangepast.

De BMS bevindt zich aan de binnenkant van de deur. Als u bij activering via aanraking om een wachtwoord wordt gevraagd, moeten de volgende gegevens standaard worden ingevoerd:

Gebruikersnaam: admin
Wachtwoord: 12345678

Daarna wordt u naar de hoofdpagina van het systeem geleid.

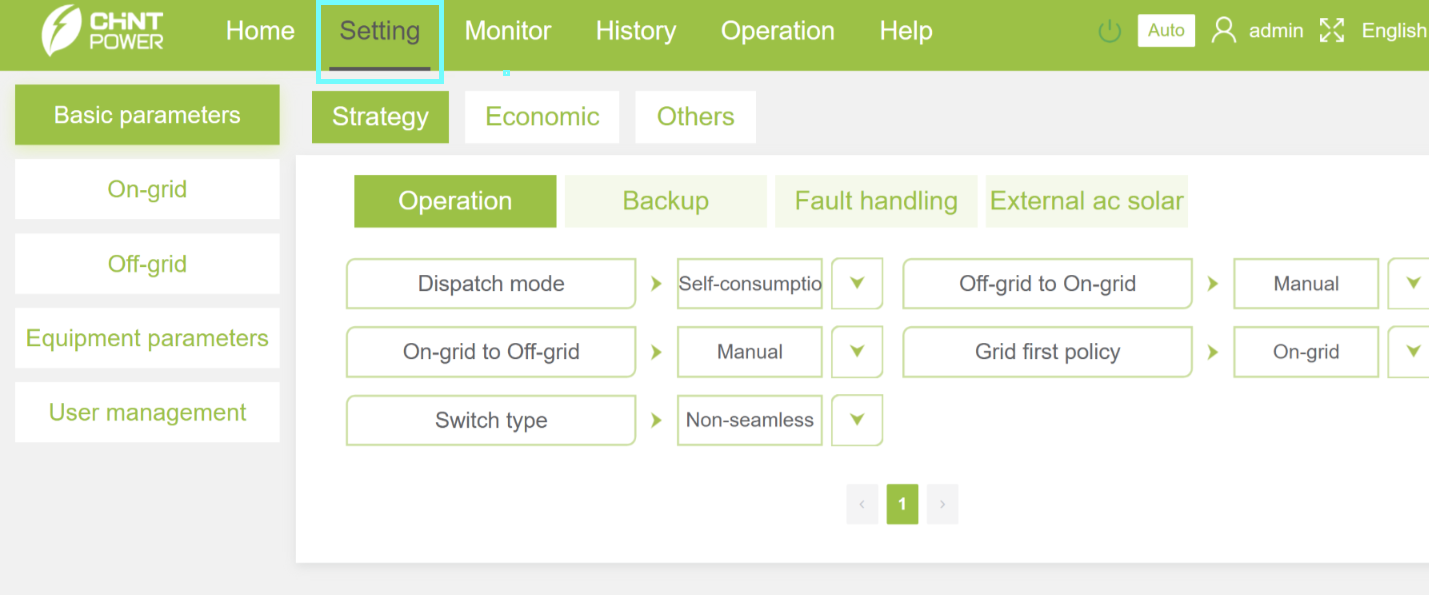

1. Ga naar het submenu "Settings":

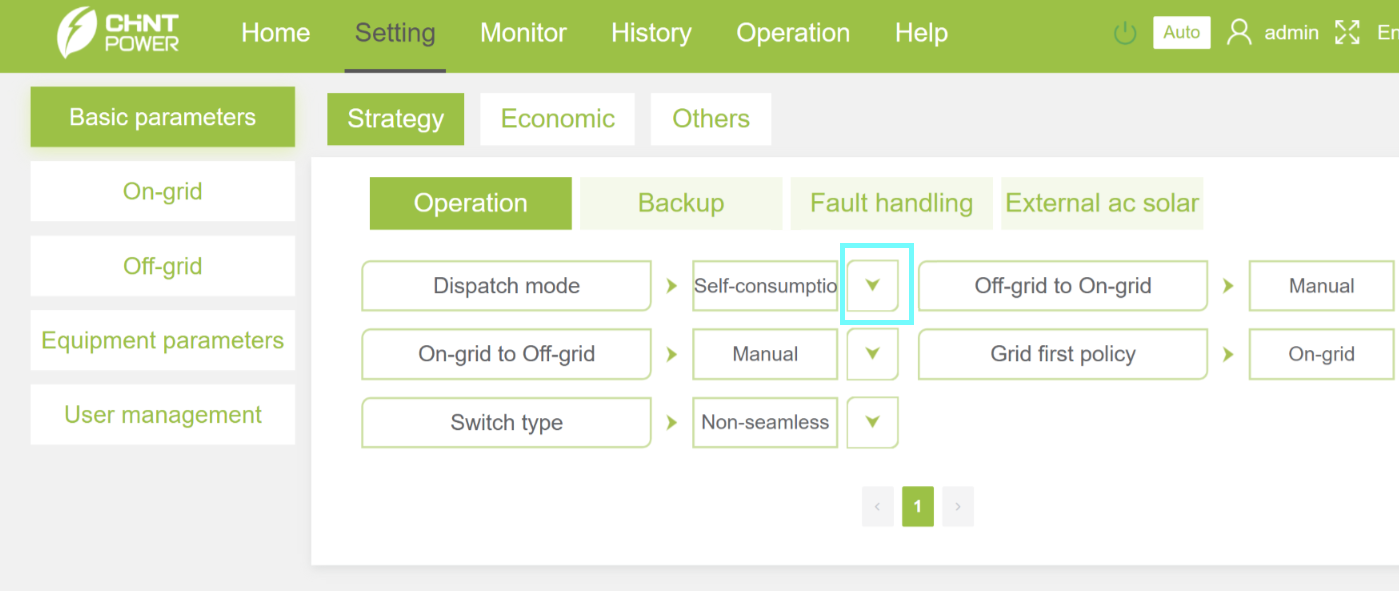

2. Selecteer "Dispatch mode":

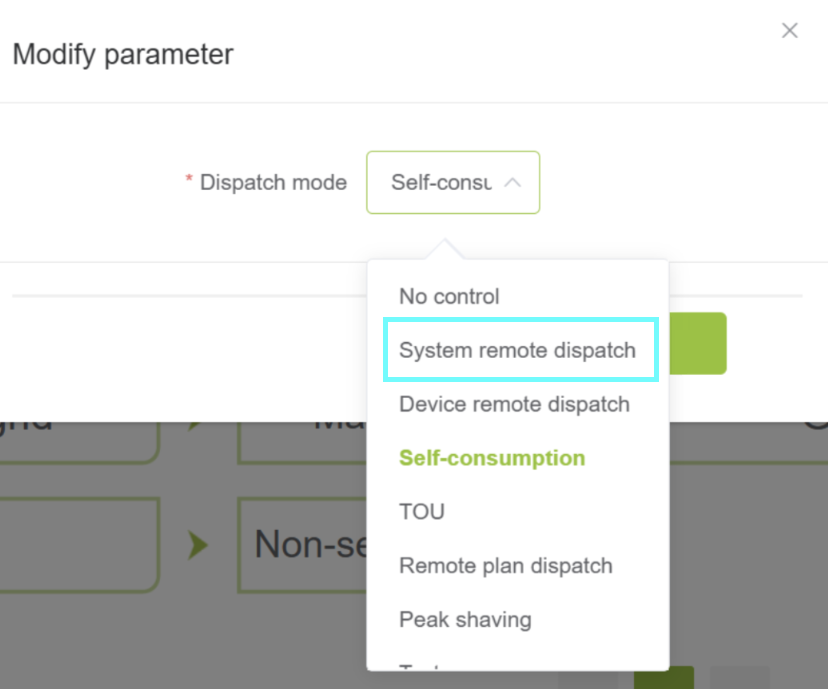

3. activeer "System remote Dispatch"




3. Voeg Chint Power ESS toe in Reduxi Configurator

Nadat u de Reduxi en het ESS-apparaat hebt aangesloten, kunt u het registreren als een nieuw apparaat (CHINT CPS ES-125kW-261kWh-EU).

3.1 Apparaat toevoegen

Log eerst in op de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop 'Apparaat toevoegen' te klikken.

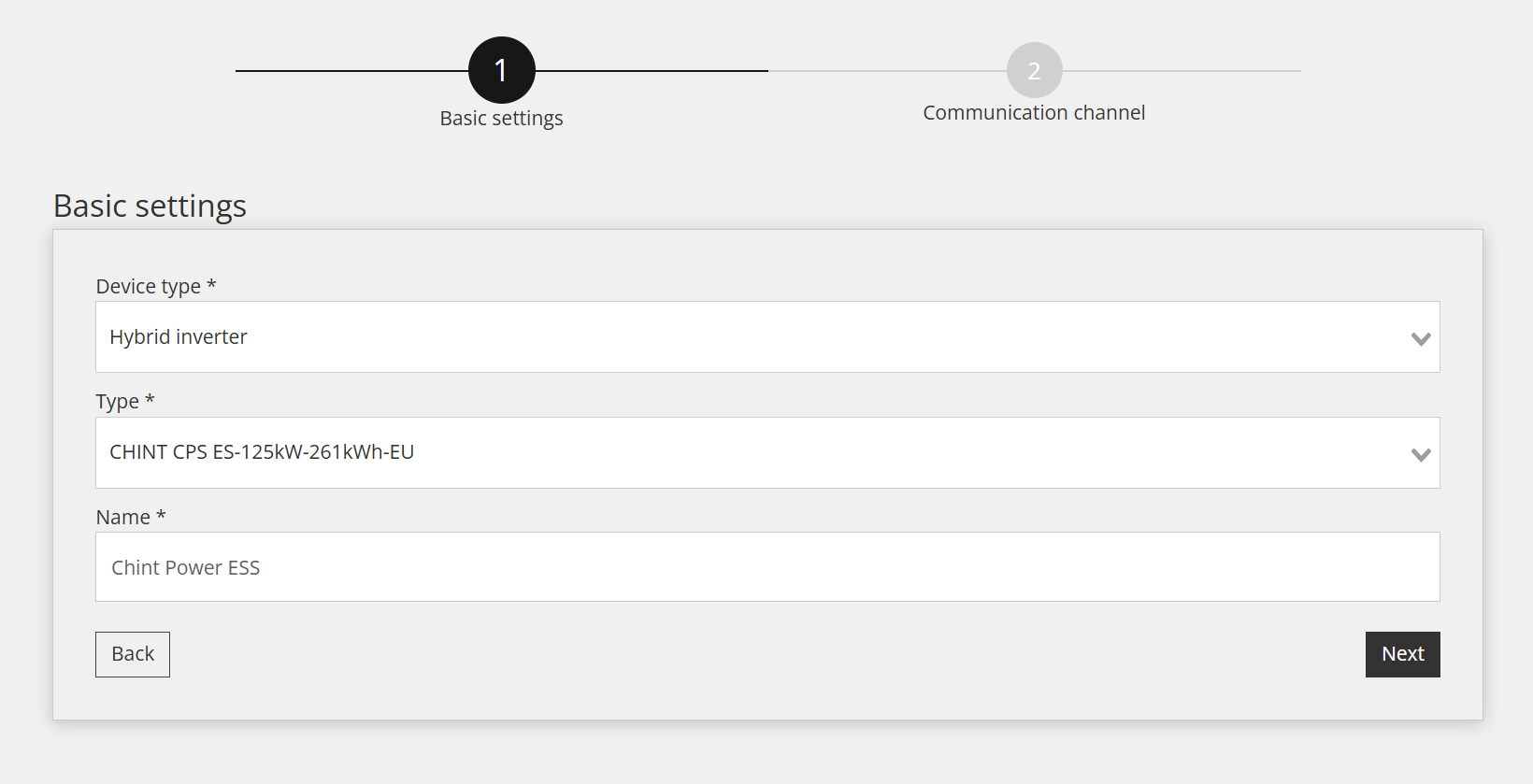

3.2 Selecteer CHINT CPS ES-125kW-261kWh-EU

Binnen de eerste stap worden basisinstellingen gedefinieerd:

• Selecteer Apparaattype: Hybride omvormer,
• Selecteer Type: CHINT CPS ES-125kW-261kWh-EU,
• Geef het apparaat de gewenste naam, bijvoorbeeld: Chint Power ESS

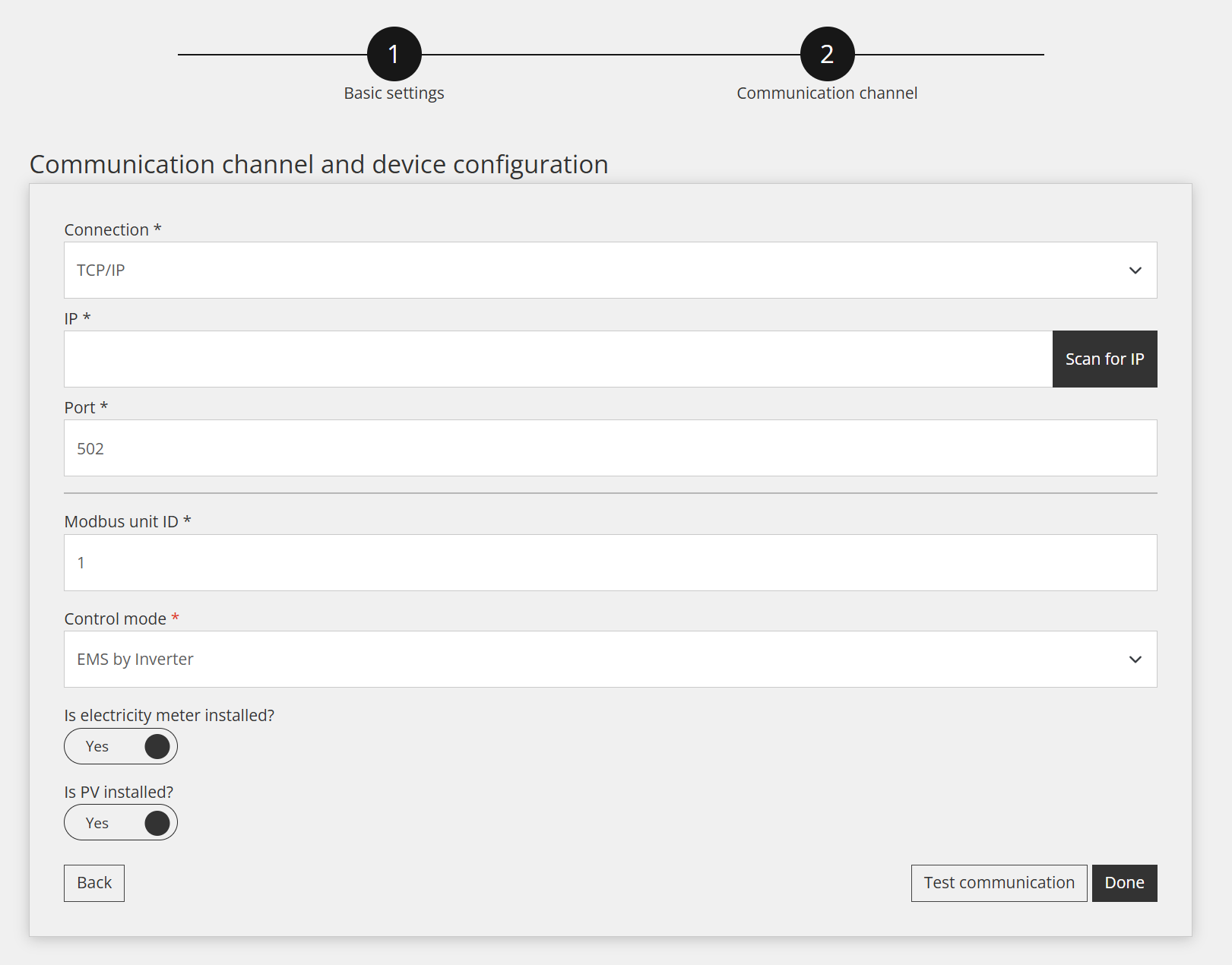

3.3 Apparaatconfiguratie voor communicatiekanaal

De derde stap omvat het configureren van het communicatiekanaal, wat essentieel is voor een goede Modbus TCP/IP-communicatie. In deze stap wordt de communicatielink tussen de Reduxi-controller en het Chint Power ESS-apparaat tot stand gebracht.

Instellingen voor het communicatiekanaal worden hieronder weergegeven:

• Verbinding: TCP/IP
• IP: Voer het IP-adres van de Chint Power ESS in (u kunt het netwerk scannen om het gewenste IP-adres te vinden)
• Poort: 502
• Modbus-eenheid-ID: Dit is dezelfde ID als ingesteld op de omvormer (als standaard 1)
• Besturingsmodus: Kies welke EMS-modi moeten worden gebruikt om de EMS te besturen.
• Zijn elektriciteitsmeter en PV aangesloten: Stel in op ja als de elektriciteitsmeter en PV rechtstreeks op het ESS-apparaat zijn aangesloten.

3.4 Test communicatie

Onder alle velden van het communicatiekanaal die in de vorige stap zijn genoemd, bevindt zich een knop "Test communicatie". Deze knop wordt gebruikt om te controleren of de Modbus TCP/IP-verbinding tussen de apparaten correct functioneert.

Succesvolle reactie (voorbeeld):

Niet-succesvolle reactie (voorbeeld):

Controleer in dit geval de netwerkbekabeling, de IP-instellingen en de instellingen op de Reduxi-controller en probeer het opnieuw.

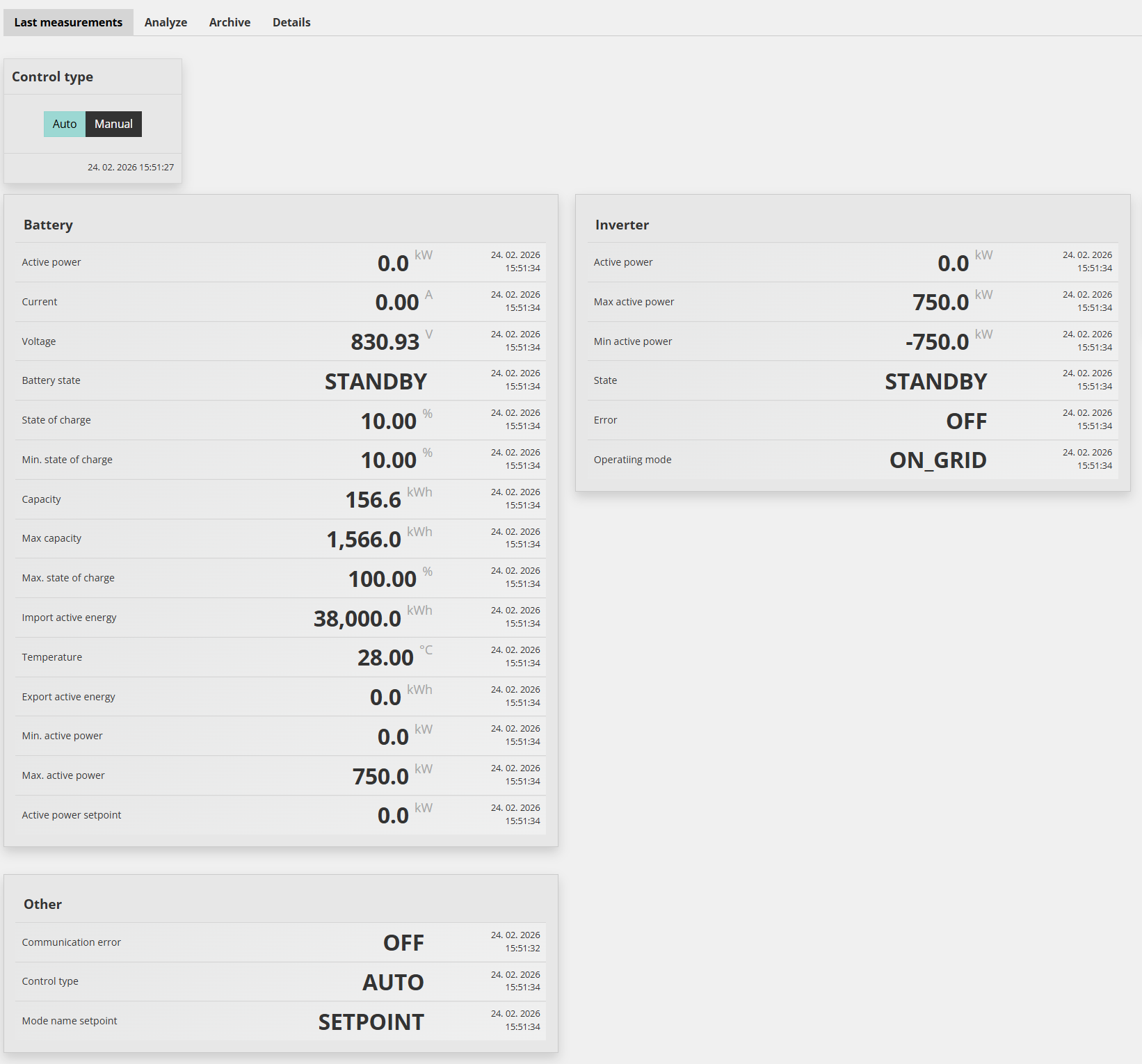

3.5 Metingen van apparaat

Deze sectie laat u zien hoe u de gemeten waarden van het apparaat kunt controleren en of het correct communiceert. Dit kan worden gedaan onder "Apparaten /Chint Power ESS /Laatste meting."

Voor geavanceerde besturing integreert u het apparaat in de optimalisatiemodi van het Reduxi-systeem. Onder Apparaten /Chint Power ESS in de Reduxi-configurator, moet het besturingstype worden ingesteld op AUTO zodat opdrachten voor strategie de batterij beïnvloeden.

Om maximale flexibiliteit en energiebesparing te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies over het definiëren van een strategie via deze link: Strategieën voor Reduxi-controller.

Na het succesvol toevoegen van het apparaat kan het worden bewaakt en bestuurd via de Reduxi-applicatie.
