Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) aansluiten op de Reduxi controller
Sluit de Sunwoda Energy SW12KH3UT ALL IN ONE via RS485 (RJ45) en Modbus RTU aan op de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

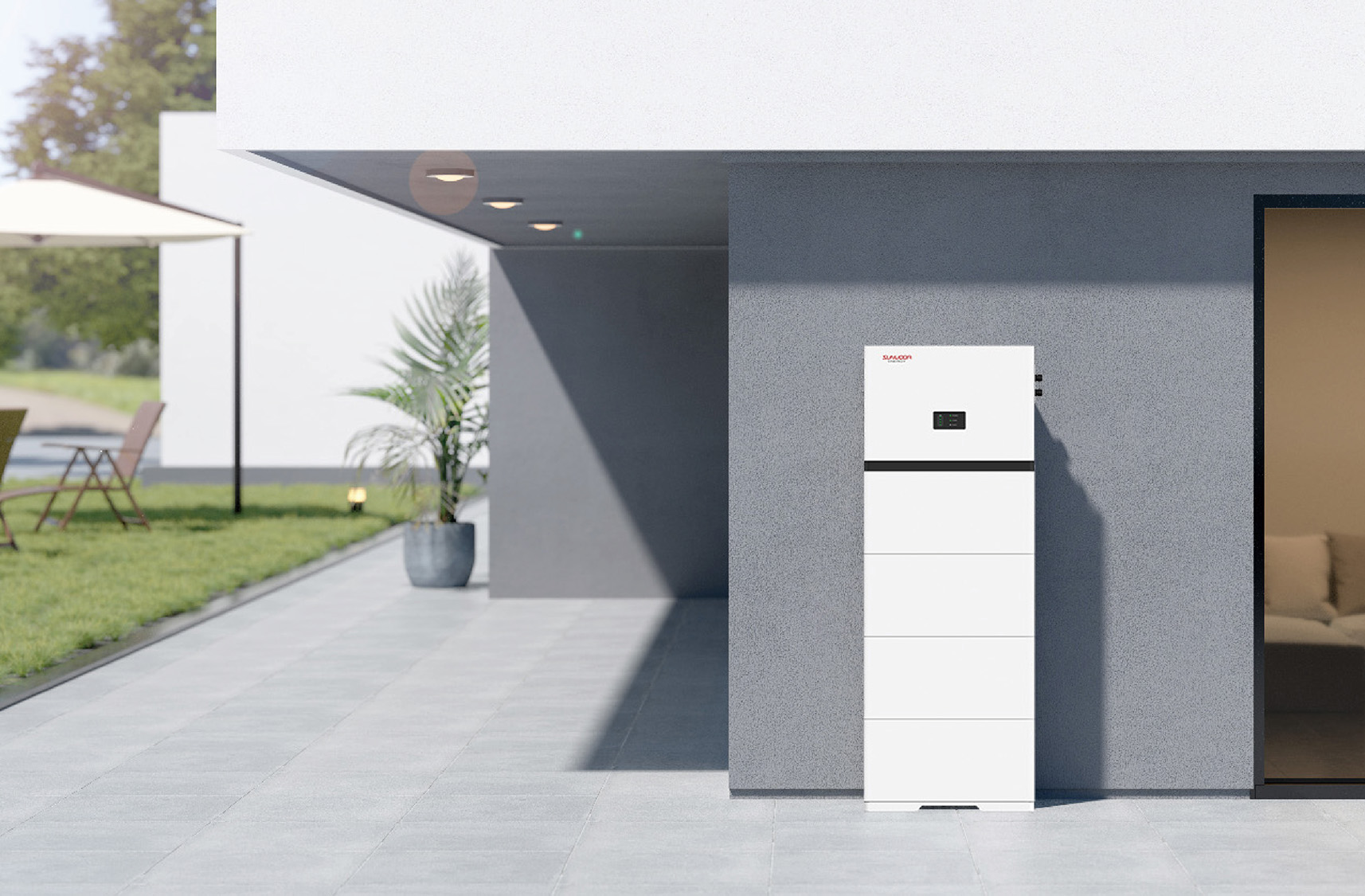

Productfoto (afbeelding van de fabrikant) van een hoog wit vrijstaand thuisbatterijsysteem met bovenaan een klein display, een stapel witte batterijmodules en een klein logo op de bovenste module. Het staat buiten op een grijs bestraat terras tegen een grijze huismuur, met links een gazon met een tuinstoel en een plant en rechts een open glazen deur.
- Technische documentatie
- Benodigde apparatuur
- De Reduxi Controller met de Sunwoda ALL IN ONE verbinden
- De Sunwoda ALL IN ONE configureren
- Inloggen op de Reduxi-webinterface
- De Sunwoda ALL IN ONE aan Reduxi toevoegen
- De meetwaarden controleren
- Samenvatting
- Veelvoorkomende problemen
- Gerelateerde artikelen
1 Technische documentatie
Sunwoda publiceert de documenten van de SunESS Power op de productpagina.
- Productpagina SunESS Power – Productpagina van Sunwoda Energy met downloads
- Gebruikershandleiding SunESS Power (PDF) – Gebruikershandleiding V1.4
- Quick Installation Guide (PDF) – Beknopte installatiehandleiding
- Brochure SunESS Power (PDF) – Productoverzicht
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Standaard netwerkkabel (RJ45), voorbereid zoals beschreven in punt 3
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De Reduxi Controller met de Sunwoda ALL IN ONE verbinden
3.1 De communicatiekabel voorbereiden
Gebruik een standaard netwerkkabel (RJ45). De draadkleuren volgen deze pinout:
| Pin | Draadkleur | Functie |
|---|---|---|
| 1 | wit-oranje | |
| 2 | oranje | |
| 3 | wit-groen | |
| 4 | blauw | |
| 5 | wit-blauw | |
| 6 | groen | |
| 7 | wit-bruin | RS485 A |
| 8 | bruin | RS485 B |
Tekstbeschrijving van deze afbeelding
Technische lijntekening van een RJ45-connector in vier aanzichten van links naar rechts: vooraanzicht van de aansluiting met de pinnummers '1' bovenaan en '8' onderaan, een vooraanzicht van de stekker, een bovenaanzicht van de stekker en een stekker met kabel met knikbescherming en klemlip. Geen kleuren of andere labels.
3.2 Toegang tot de connector
Open op het apparaat ALL IN ONE de beschermkap (onderhoudspoort).
Tekstbeschrijving van deze afbeelding
Foto van de aansluitzijde van een witte Sunwoda all-in-one-unit. Een wit label met rode tekst 'Open the maintenance port' wijst naar een kleine rechthoekige afdekplaat met twee schroeven, gemarkeerd met een rode rechthoek, in het onderste midden van de behuizing. Andere zichtbare onderdelen: PV-connectoren aan de linkerkant, twee zwarte draaischakelaars bovenaan, een blauwe ronde connector rechtsboven, twee zwarte kabelwartels en een kabel rechts en een geperforeerde ventilatiestrip langs de onderkant.
3.3 RS485-aansluiting
Verbind de LAN-poort (RJ45) van het ALL IN ONE-apparaat met de voorbereide netwerkkabel met de Reduxi Controller.
Tekstbeschrijving van deze afbeelding
Foto van het aansluitgedeelte van een witte Sunwoda all-in-one-unit met rode tekstlabels op witte vakken. Label 'Connect the network cable to theLAN port' [zoals gedrukt] wijst naar een LAN-poort (rode omlijning) waarin een blauwe netwerkkabel is gestoken. Een tweede label 'Brown and white Brown' [zoals gedrukt] wijst naar een rood omlijnd gebied waar het andere uiteinde van de blauwe kabel met zijn draden is aangesloten op een groen schroefklemmenblok van een blauwe USB-naar-serieel-adapter met een brandende rode led. Ook zichtbaar: een ronde zwarte connector, een blauwe ronde connector rechtsboven, kabelwartels, een zilveren ronde knop links, een geel voorwerp rechtsonder en een geperforeerde ventilatiestrip langs de onderkant.
RS485-pinout:
- Pin 7 (wit-bruin): RS485 A
- Pin 8 (bruin): RS485 B
4 De Sunwoda ALL IN ONE configureren
4.1 De DEBUG-schakelaar instellen
Zoek naast de RJ45-poort op de omvormer de DEBUG-schakelaar. Zet deze op stand 2 (ON).
Tekstbeschrijving van deze afbeelding
Close-upfoto van een groene printplaat met links een witte USB-A-aansluiting (opdruk 'USB' en 'U4' ernaast) en daarnaast een kleine schuifschakelaar. Op de print staat 'SW3' naast de schakelaar, het woord 'debug', de cijfers '1' en '2' bij de schakelstanden en 'M3' naast een schroef rechtsonder. Bovenaan is een groen aansluitdeel zichtbaar. De schakelaar staat met een klein zwart schuifje tussen de twee standen.
4.2 RS485-communicatieparameters
| Parameter | Waarde |
|---|---|
| Baudsnelheid | 57600 |
| Gegevensformaat | 1 startbit, 8 databits, geen pariteit, 1 stopbit |
4.3 Modbus RTU-instellingen
| Parameter | Waarde |
|---|---|
| Communicatieadres |
1 tot 247 (standaard: 1) |
| Ondersteunde functies |
03H, 04H, 10H
|
| Registerbereik met alleen lezen |
0 to 1500
|
| Registerbereik voor lezen/schrijven |
0 to 1000
|
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 De Sunwoda ALL IN ONE aan Reduxi toevoegen
Met deze stappen voegt u een nieuw apparaat toe of bewerkt u een bestaand apparaat.
6.1 Basisinstellingen
Meld u lokaal aan bij de Reduxi Configurator op de controller (zie punt 5) en druk op de knop Add device. Selecteer vervolgens onder Basic settings het apparaat dat u wilt toevoegen.
Tekstbeschrijving van deze afbeelding
Screenshot van het linkermenu van de Reduxi Configurator onder het reduxi Configurator-logo. Menu-items: Devices (uitgeklapt, met een minteken) met de knop '+ Add device' (omlijnd); Strategies (plusteken); Utility Rate Plan; Settings (plusteken). De rechterkant is leeg en wit.
Configureer in de eerste stap de basisparameters van het apparaat:
- Device type: kies het apparaattype
- Type: kies het type
- Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 'Basic settings' (stap 2 'Communication channel' grijs). Formulier met alle velden leeg: Device type *: lege keuzelijst; Type *: lege keuzelijst (grijs); Name *: leeg. Knoppen: Back, Next.
Druk op Next.
6.2 Communicatie-instellingen
Voer de communicatieparameters van het apparaat in. Gebruik de waarden uit punt 4:
| Parameter | Waarde |
|---|---|
| Verbinding | Local serial port |
| Poort | De poort van de Reduxi Controller waarop u de kabel hebt aangesloten |
| Baudsnelheid | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Standaard 1 (bereik 1 tot 247) |
6.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee leest Reduxi de Sunwoda ALL IN ONE eenmalig uit en slaat niets op. Als de test slaagt, klikt u op Done: pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
7 De metingen controleren
7.1 Laatste metingen
Controleer nadat de communicatie tot stand is gebracht als extra test de waarden onder Devices – your Sunwoda device – Last measurement in de Reduxi Configurator.
✓ Samenvatting
Voorbereiding (punt 1–2): Zorg voor de Sunwoda-documenten. Leg de Reduxi Controller, de Sunwoda ALL IN ONE en een standaard RJ45-netwerkkabel klaar.
Sunwoda ALL IN ONE (punt 3–4): Sluit RS485 A aan op pin 7 en RS485 B op pin 8 van de RJ45-kabel. Verbind de kabel met de LAN-poort. Zet de DEBUG-schakelaar op stand 2 (ON).
Toevoegen aan Reduxi (punt 5–6): Meld u aan bij de Reduxi Configurator en voeg het apparaat toe. Voer 57600 bit/s, 8 databits, 1 stopbit, geen pariteit en het Modbus-adres in. Test de communicatie en druk op Done.
In gebruik nemen (punt 7): Controleer de metingen onder Last measurement.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer de bedrading van de A/B-lijnen (pin 7 = RS485 A, pin 8 = RS485 B), de stand van de DEBUG-schakelaar (stand 2, ON) en de communicatieparameters (57600 bit/s, 8N1, standaard adres 1). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
