KEBA KeContact P30 EV-lader (Modbus TCP/IP, LAN) aansluiten op de Reduxi controller
Sluit uw KEBA KeContact P30 EV-lader via Modbus TCP/IP over LAN aan op de Reduxi Controller.

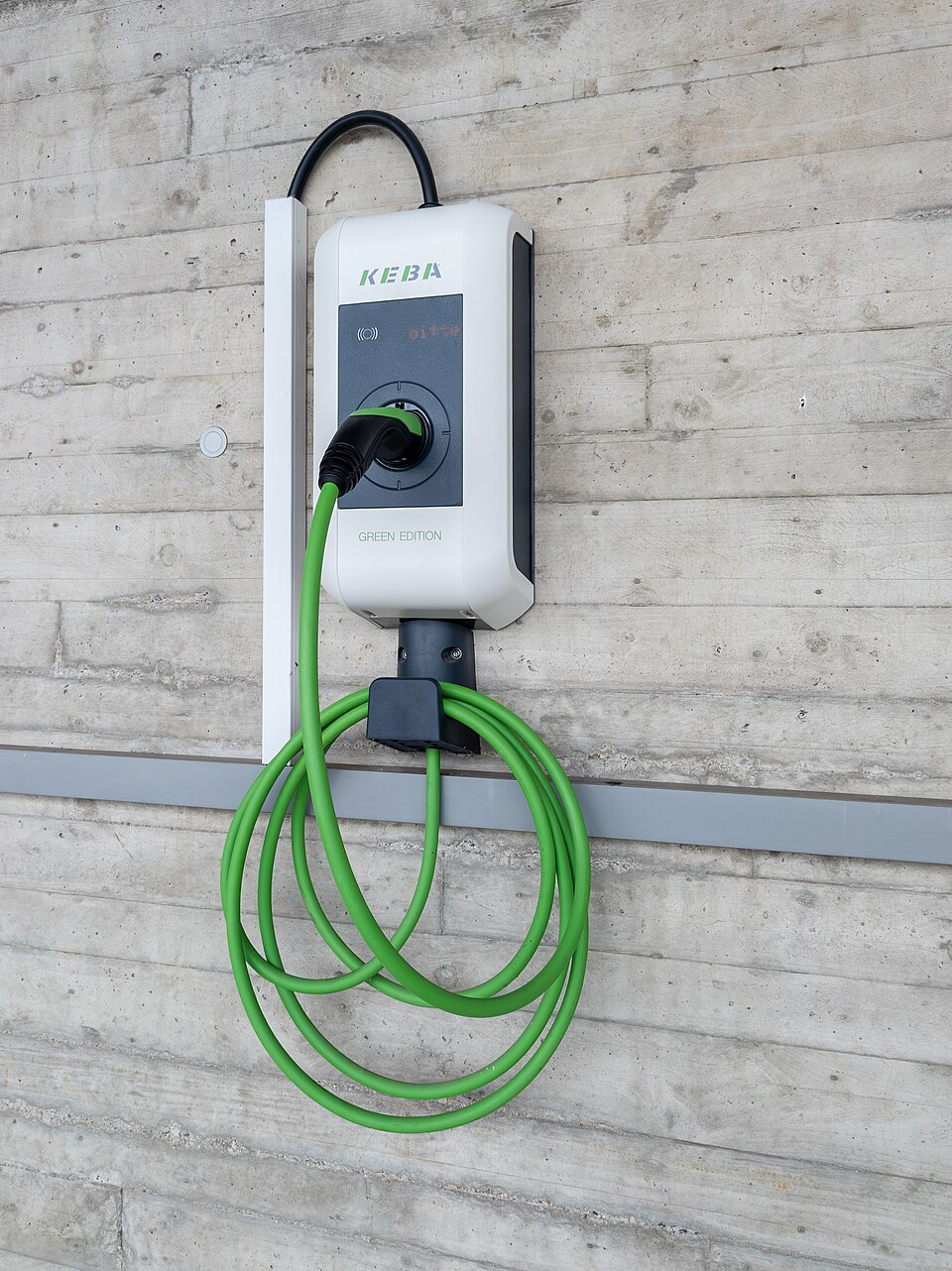

Tekstbeschrijving van deze afbeelding
Hoge foto van een witte, aan de wand gemonteerde EV-lader op een betonnen muur met zichtbare afdrukken van bekistingsplanken. De lader heeft bovenaan het groene 'KEBA'-logo, een donkergrijs voorpaneel met een RFID-symbool en een rode matrixdisplaytekst (leest 'bitte'), een laadaansluiting met een zwart-groene stekker erin en daaronder de tekst 'GREEN EDITION'. Een groene kabel loopt van de stekker omlaag; een zwarte kabel komt bovenin de lader binnen vanuit een witte kabelgoot links. Onderaan de foto hangt de groene laadkabel in lussen aan een zwarte houder op de betonnen muur, boven een grijze horizontale strip.
1 Technische documentatie
Documenten van KEBA en FENECON voor de KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Ethernet-verbinding en installatiestappen
- KEBA-downloads – Handleidingen, firmware en software van KEBA
- Configuratiehandleiding KeContact P30 x-series – Configuratiehandleiding (PDF) van KEBA
2 Benodigde apparatuur
Controleer deze voorwaarden voordat u begint:
- De KEBA KeContact P30 is mechanisch en elektrisch geïnstalleerd
- De lader is ingeschakeld
- Ethernetkabel
- Reduxi Controller
- Laptop of controller met Ethernet-interface
- U hebt toestemming om de configuratie van de lader te openen
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De lader met het netwerk verbinden
3.1 Fysieke Ethernet-aansluiting
- Zoek de Ethernet-poort (RJ-45) in de lader.
- Sluit een Ethernetkabel aan op een netwerkswitch, rechtstreeks op de controller of rechtstreeks op een servicelaptop.
- Controleer of de link-led's actief zijn na het inschakelen.
Tekstbeschrijving van deze afbeelding
Figuur van de fabrikant 'Fig. 7-16: Connection overview' met de binnenkant van de lader als grijze behuizing met een groene printplaat en verwijzingslabels, gevolgd door een legenda. Verwijzingen op de print: F1; klemmen 1, 2, 3, N, PE; DSW1 en DSW2 (rode DIP-schakelaarblokken); T1; LED; X1; X2; Shd; X4; X3 (RJ45-aansluiting); SIM; USB. Legenda (label ... betekenis): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 De laadpaal configureren
4.1 De webinterface openen
De KEBA P30 heeft geen display. U configureert hem in de geïntegreerde webinterface (Web UI). Hiervoor hebt u het IP-adres van de lader nodig.
Het IP-adres vinden (DHCP):
- Zet de DIP-schakelaar voor DHCP op ON (fabrieksinstelling).
- Schakel de lader in.
- De lader vraagt een IP-adres aan bij de DHCP-server van het netwerk.
- Zoek het toegewezen IP-adres met een van deze methoden: de DHCP-leaselijst van de router, een netwerkscantool of de KEBA-servicetool (indien beschikbaar).
Aanmelden bij de Web UI:
- Open een webbrowser.
- Voer het IP-adres van de lader in:
http://<charger-ip-address> - Meld u aan met de beheerdersgegevens.
Tekstbeschrijving van deze afbeelding
Afbeelding van een gedrukt label met de titel 'Configuration Information' in een afgeronde omlijsting. Rijen (label: waarde): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Ethernet-IP-configuratie
Ga in de Web UI naar Network → Ethernet. De huidige IP-configuratie wordt weergegeven.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de KEBA Web UI, pagina 'Overview', met het KEBA-logo bovenaan en datum/tijd linksboven. Menubalk met de items: Status (groen, geselecteerd, met keuzelijst), Charging Sessions, RFID Cards, Charging Network, System (keuzelijst), Configuration (keuzelijst); de menubalk heeft een grijs kader met een zwarte badge '1'. Vier pictogrammen rechtsboven zijn gemarkeerd met een zwarte badge '2'. Overzichtstabel met de kolommen Type, Serial No, IP Address (blauwe links), MAC Address, State en een knop 'Actions' per rij; zoekvak erboven. Rijen: KeContact M20/P30 en drie KeContact P20/P30-apparaten, allemaal met de status 'Idle'; de IP-adressen liggen in het bereik 192.168.42.x (laatste getallen: 42, 129, 122, 144); serienummers en MAC-adressen zijn klein en deels leesbaar. Paginering toont Previous, 1, Next. Sectie 'Network Connection': tabel met IP Address 192.168.42.1 en State: LAN: ONLINE (groen); WAN: OFFLINE (rood); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (grijs). Sectie 'Backend': URL, State: Not Reachable (rood), Last Heartbeat: N/A.
Als u een vast IP-adres nodig hebt:
- Selecteer IP configuration mode: Static.
- Voer de parameters in: IP-adres (voorbeeld
192.168.1.50), subnetmasker (voorbeeld255.255.255.0) en standaardgateway (indien nodig). - Sla de instellingen op.
- Start de lader opnieuw op.
- Open de Web UI met het nieuwe IP-adres.
4.3 Modbus TCP inschakelen
- Ga in de Web UI naar Communication settings.
- Schakel de benodigde TCP/IP-communicatie-interface in: Modbus TCP (als de controller via Modbus communiceert).
- Schakel ongebruikte communicatie-interfaces uit.
- Sla de instellingen op.
- Start de lader opnieuw op.
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 De laadpaal toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe lader toe of bewerkt u een bestaande.
6.1 Basisinstellingen
Meld u lokaal aan bij de Reduxi Configurator op de controller (zie punt 5) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Screenshot van het linkermenu van de Reduxi Configurator onder het reduxi Configurator-logo. Menu-items: Devices (uitgeklapt, met een minteken) met de knop '+ Add device' (omlijnd); Strategies (plusteken); Utility Rate Plan; Settings (plusteken). De rechterkant is leeg en wit.
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat:
- Device type: kies het apparaattype
- Type: kies het type
- Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 'Basic settings' (stap 2 'Communication channel' grijs). Formulier met alle velden leeg: Device type *: lege keuzelijst; Type *: lege keuzelijst (grijs); Name *: leeg. Knoppen: Back, Next.
Klik op Next.
6.2 Communicatie-instellingen
Vul de communicatieparameters van de lader in:
| Parameter | Waarde |
|---|---|
| Verbinding | TCP/IP |
| IP | Het IP-adres van de lader (zie punt 4) |
| Poort |
502 (Modbus TCP-standaard van de KEBA KeContact P30) |
| Modbus-adres | Het Modbus-adres (unit ID) dat op de lader is ingesteld. Zie de KEBA-documentatie in punt 1. |
6.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee leest Reduxi de KEBA KeContact P30 eenmalig uit en slaat niets op. Als de test slaagt, klikt u op Done: pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
7 De metingen controleren
7.1 Laatste metingen
Open nadat de communicatie tot stand is gebracht de lader onder Devices in de Reduxi Configurator en controleer de waarden als extra test.
7.2 Sturing door Reduxi inschakelen
Om de lader met Reduxi-strategieën aan te sturen, stelt u het besturingstype van het apparaat in op AUTO. Alleen dan hebben strategiecommando's effect op de lader.
Hoe u een strategie definieert, leest u in Strategieën voor de Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Zorg voor de KEBA-documenten. Installeer de lader en schakel hem in. Leg de Ethernetkabel, de Reduxi Controller en een laptop of tablet klaar.
KEBA-lader (punt 3–4): Verbind de lader met het netwerk. Zoek het IP-adres, stel zo nodig een statisch IP-adres in en schakel Modbus TCP in via de Web UI. Start de lader opnieuw op.
Toevoegen aan Reduxi (punt 5–6): Meld u aan bij de Reduxi-webinterface. Voeg het apparaat toe en stel de communicatieparameters in. Voer Test communication uit en klik op Done.
In gebruik nemen (punt 7): Controleer de laatste metingen. Stel het besturingstype in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De Web UI is niet bereikbaar | Controleer of de DIP-schakelaar voor DHCP op ON staat en de Ethernetkabel is aangesloten. Controleer of de link-led's actief zijn. Zoek het IP-adres in de DHCP-leaselijst van de router (zie punt 4). |
| Aanmelden bij de Web UI lukt niet | Gebruik het beheerderswachtwoord van het label in de lader, het inbedrijfstellingsformulier of de leveringsdocumentatie van KEBA. |
| De communicatietest mislukt | Controleer of Modbus TCP is ingeschakeld onder Communication settings in de Web UI en of de lader na het opslaan opnieuw is opgestart. Controleer het IP-adres en de poort in punt 6. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
