Sluit KEBA KeContact P30 EV-laadpaal aan en configureer deze met de Reduxi-controller via Modbus TCP IP (LAN)

Bijgewerkt



1. Voorwaarden

  • KEBA KeContact P30 is mechanisch en elektrisch geïnstalleerd
  • Laadpaal is ingeschakeld
  • Ethernetkabel is beschikbaar
  • Laptop of controller met Ethernet-interface is beschikbaar
  • Gebruiker heeft toestemming om de configuratie van de laadpaal te openen

Aanvullende documentatie:
Installatie- en configuratiehandleiding — KEBA KeContact P30 x-serie :: FENECON Documenten
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Ethernet fysieke verbinding

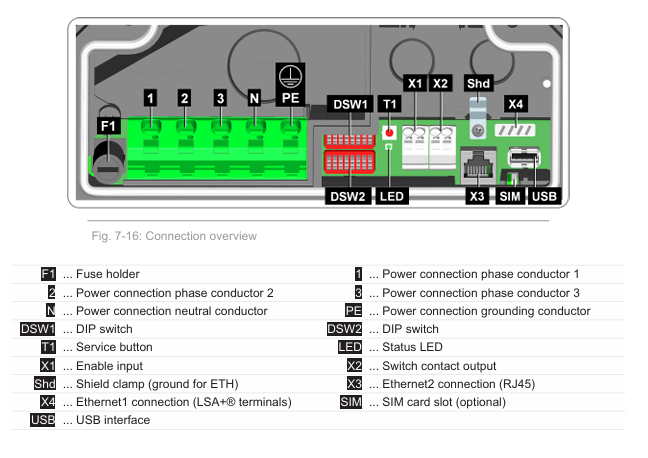

  1. Zoek de Ethernet (RJ‑45) poort in de lader.
  2. Sluit een Ethernet-kabel aan:
    • naar een netwerkswitch, of
    • rechtstreeks op de controller, of
    • rechtstreeks op een servicelaptop.
  3. Zorg ervoor dat de link-LED's actief zijn na het inschakelen.


3. De laadconfiguratie openen

3.1 Netwerktoegangsmethode

De KEBA P30 heeft geen display. Alle configuratie gebeurt via de geïntegreerde webinterface (Web UI).

Om de Web UI te openen, moet het IP-adres van de lader bekend zijn.

3.2 Initiële IP-toegang (DHCP)

  1. Stel de DIP-schakelaar voor DHCP in op AAN (fabrieksinstelling).
  2. Schakel de lader in.
  3. De lader vraagt een IP-adres aan bij de DHCP-server van het netwerk.
  4. Identificeer het toegewezen IP-adres met een van de volgende methoden:
    • DHCP-lease lijst van de router
    • Netwerkscan-tool
    • KEBA-servicetool (indien beschikbaar)

3.3 Web UI-login

  1. Open een webbrowser.

  2. Voer het IP-adres van de lader in:

    http://
  3. Log in met de beheerdersgegevens.

Opmerking:

Voor KEBA KeContact P30-laders wordt het administrator (of service) wachtwoord geleverd door KEBA en is meestal te vinden op een van de volgende plaatsen:

  • Op het apparaatlabel in de lader
  • Op het inbedrijfstellingsblad dat met de lader is meegeleverd
  • Op de KEBA-leveringsdocumentatie

4. Ethernet IP-configuratie

4.1 Open netwerkinstellingen

  1. Navigeer in de Web UI naar: Netwerk → Ethernet
  2. De huidige IP-configuratie wordt weergegeven.

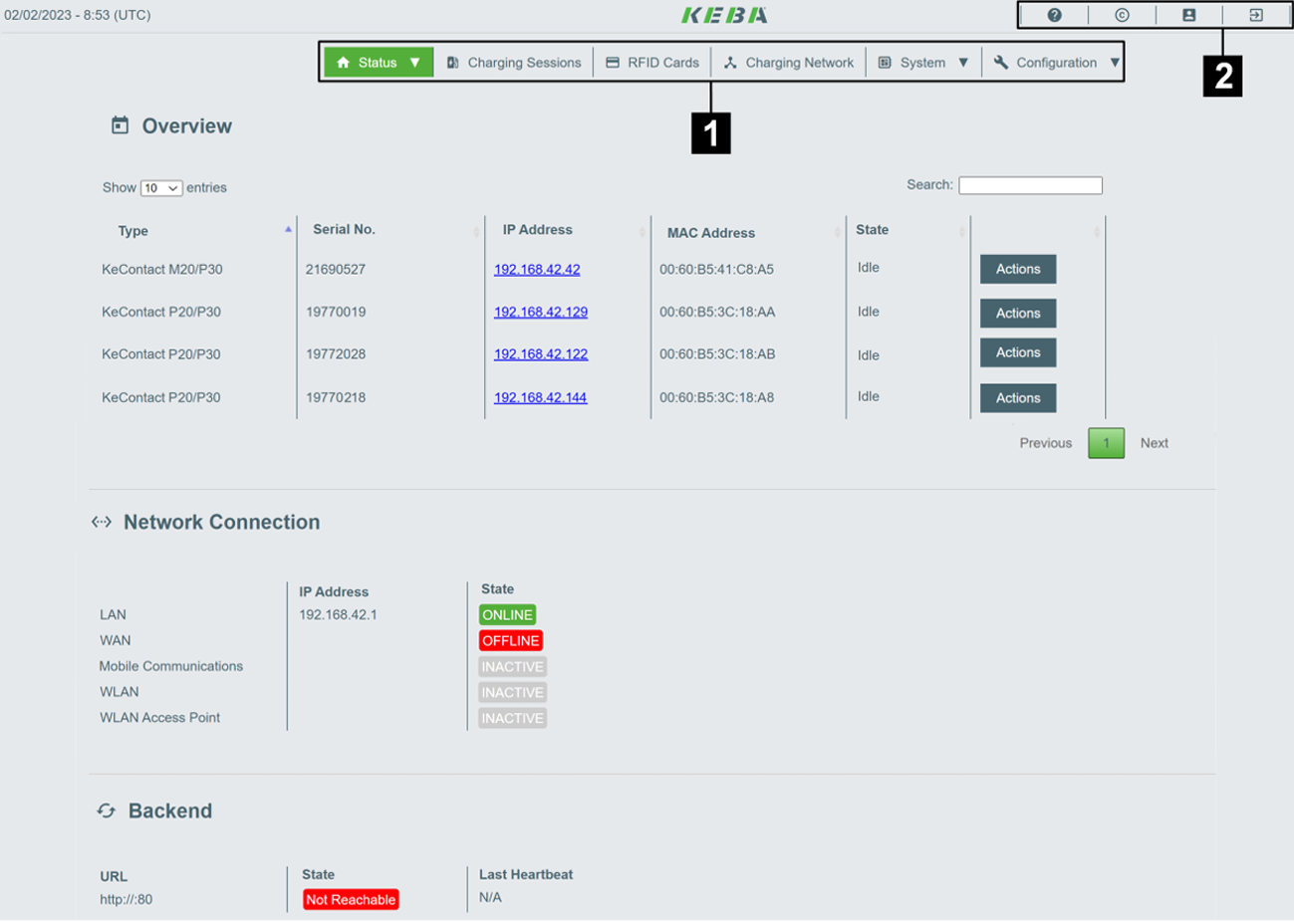

WebUI Voorbeeld:

4.2 Statische IP-configuratie

Indien een vast IP-adres vereist is:

  1. Selecteer IP-configuratiemodus: Statisch
  2. Voer de volgende parameters in:
    • IP-adres
      Voorbeeld: 192.168.1.50
    • Subnetmasker
      Voorbeeld: 255.255.255.0
    • Standaardgateway (indien vereist)
  3. Instellingen opslaan.
  4. Herstart de lader.
  5. Open de Web UI met het nieuwe IP-adres.

5. TCP/IP-communicatie inschakelen

5.1 Communicatie-instellingen

  1. Navigeer in de Web UI naar: Communicatie-instellingen
  2. Schakel de vereiste TCP/IP-communicatie-interface in:
    • Modbus TCP (indien de controller communiceert via Modbus)
  3. Schakel ongebruikte communicatie-interfaces uit.
  4. Instellingen opslaan.
  5. Herstart de lader.

6. Nieuw apparaat toevoegen aan Reduxi-controller

Volg de onderstaande stappen om een nieuw apparaat toe te voegen of een bestaand apparaat te bewerken.

6.1 Inloggen/Nieuw apparaat toevoegen

  1. Log in op de Reduxi Configurator-applicatie en druk op de knop “Apparaat toevoegen”.
  2. Selecteer het apparaat dat u wilt toevoegen onder Basisinstellingen.

6.2 Basisapparaatparameters

Configureer in de eerste stap de basisparameters van het apparaat:

  • Apparaattype: Kies apparaattype
  • Type: Kies type
  • Naam: Voer de gewenste apparaatnaam in

6.3 Communicatie-instellingen

Vul de communicatieparameters in voor het nieuwe apparaat dat u aan Reduxi toevoegt en druk vervolgens op Test communicatie. Als u een reactie krijgt, druk dan op Opslaan.
