1. Fysieke Aansluiting
- RS485 A (D+)
- RS485 B (D−)
- optionele GND
Sluit als volgt aan:
- RS485 A op omvormer → RS485 A op Reduxi controller
- RS485 B op omvormer → RS485 B op Reduxi controller
- GND kan worden aangesloten als een afgeschermde kabel wordt gebruikt
2. Aansluiting van Meerdere Omvormers

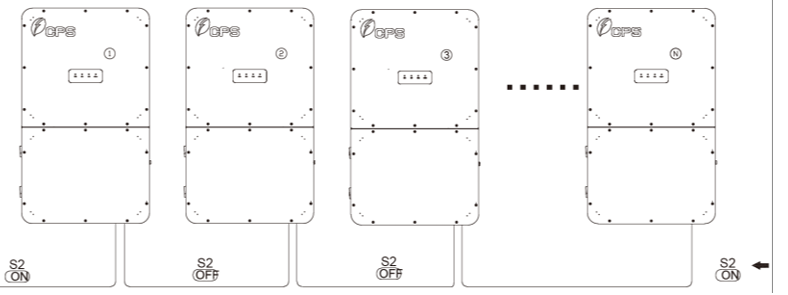

Gebruik bij het aansluiten van meerdere omvormers een lineaire (daisy chain) topologie:
Gebruik geen sterverbinding.

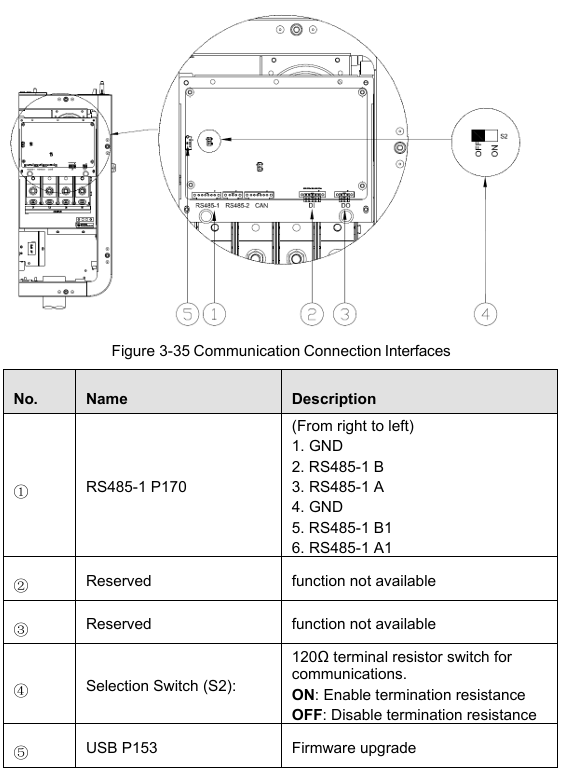

Bij het eerste en laatste apparaat in de reeks moet de schakelaar zijn ingeschakeld zoals aangegeven in de afbeelding.
3. Omvormerinstellingen (meerdere opties)
3.1 Omvormers met display (met LCD-display)
Om de RS485-adres direct op de omvormer in te stellen:
Procedure:
- Gebruik het display van de omvormer en navigeer naar:
Instellingen → Communicatie → RS485 - Zoek de parameter Adres (Modbus ID)
- Stel de vereiste waarde in (bijv. 1, 2, 3, … afhankelijk van het systeem)
- Bevestig en sla de instellingen op de omvormer op
Er zijn geen extra tools of software nodig. Alle configuratie gebeurt lokaal via het scherm van de omvormer.
3.2 Omvormers zonder display (zonder LCD-display)
Voor omvormers zonder display moet het RS485-adres worden ingesteld met behulp van een pc.
RS485 naar USB-verbinding
Vereist:
- Laptop
- RS485 naar USB-adapter
- CHINT configuratie-/service-software
Procedure:
- Sluit de RS485 USB-adapter aan op de omvormer:
- Adapter A → omvormer RS485 A
- Adapter B → omvormer RS485 B
- Sluit de adapter via USB aan op de pc
- Open de CHINT-configuratiesoftware op de pc
- Selecteer de juiste COM-poort (bijv. COM3) en stel de communicatieparameters in:
- BaudRate: 9600
- DataBits: 8
- Pariteit: Geen
- StopBit: 1
- Maak verbinding met de omvormer (Connect / Read)
- Zoek de parameter Adres (Modbus ID)
- Stel het vereiste adres in en schrijf/sla de instellingen op de omvormer op
Als directe verbinding via RS485 niet wordt ondersteund door de firmware van de omvormer, moet het adres worden ingesteld met behulp van een compatibele gateway of service-interface.

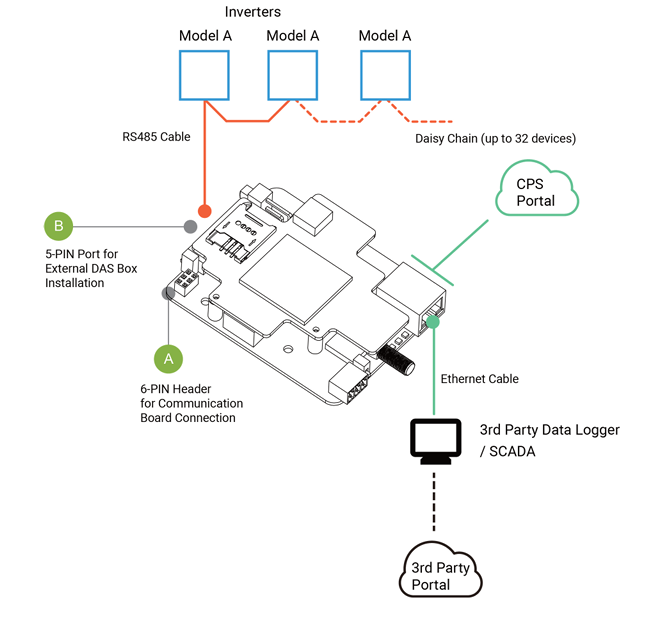

4. Optioneel: FlexOM Gateway Module
Als optionele toevoeging kan een module genaamd FlexOM Gateway worden geïnstalleerd.
Deze module maakt het mogelijk:
- Externe toegang tot de omvormer
- Communicatie via TCP/IP (Ethernet) (Poort: 502)
- Eenvoudigere configuratie en monitoring via een webinterface
Met de FlexOM Gateway kan de omvormer via het netwerk worden benaderd, waardoor directe RS485-configuratie via een pc in de meeste gevallen niet meer nodig is.
De FlexOM Gateway vereist een internetverbinding via Ethernet. Alle LAN-firewallpoorten moeten beide richtingen worden geopend (voor inkomende en uitgaande communicatie) voordat de gateway in gebruik wordt genomen, specifiek TCP 1884 met bestemming-IP 47.254.52.209 (mqtt.chintpowersystems.com).
Officiële documentatie voor FlexOM Gateway Module: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Een nieuw apparaat toevoegen (CHINT String Inverter)
Om een nieuw apparaat toe te voegen (Huawei SUN2000) of om een bestaand apparaat te bewerken, worden de volgende punten gepresenteerd
5.1 Nieuw apparaat toevoegen
Log in op de Reduxi-configuratorapplicatie en druk op de knop "Apparaat toevoegen".
5.2 Selecteer het apparaat dat u wilt toevoegen (Basisinstellingen)
Selecteer in de eerste stap de basisspecificaties van het apparaat dat u wilt toevoegen:
- Apparaattype: Zonne-energiecentrale,
- Tip: Huawei SUN2000,
- Naam: Geef de naam van het apparaat op.
5.3 Communicatiekanaal
Vul de parameters in voor communicatie met de SmartLogger, namelijk:
- Verbinding: TCP/IP,
- IP: vul de IP van de SmartLogger in,
- Poort: altijd 502,
- Modbus unit ID: vul het logische adres in voor de Modbus-instelling van de SmartLogger.
5.4 Communicatietest
Onder alle instellingen in het communicatiekanaal bevindt zich de knop "Communicatie testen", die wordt gebruikt om de test uit te voeren.
De communicatietest kan twee antwoorden opleveren:
1. Communicatie werkt naar behoren, zie onderstaande afbeelding:
2. Communicatie werkt niet naar behoren, zie onderstaande afbeelding:
5.5 Geavanceerde instellingen
De geavanceerde instellingen zijn willekeurig en afhankelijk van de specifieke behoeften van de locatie waar de Reduxi Controller is geïnstalleerd. Nadat alle geavanceerde instellingen zijn voltooid, drukt u op de knop "Klaar" rechtsonder
5.6 Laatste metingen
Na het succesvol tot stand brengen van de communicatie met het apparaat, kunnen gemeten waarden van het apparaat worden gecontroleerd als aanvullende test. Klik op de sectie "Apparaat" op de startpagina van de Reduxi-configurator en kies de nieuw toegevoegde Huawei SUN2000 omvormer in de boomstructuur.
Als we willen dat het apparaat wordt beheerd door een strategie, moet de beheermodus op "Automatisch" worden ingesteld, maar als we overschakelen naar de handmatige modus, kunnen we de werking van verschillende staten testen.
Nadat het apparaat succesvol is toegevoegd en de waarden zijn gecontroleerd, kan het apparaat worden geïnspecteerd en beheerd via de Reduxi-applicatie.
