Overzicht

Multi-level regeling breidt de vermogensbegrenzing van de controller uit van één meetpunt naar elk relevant niveau in de elektrische hiërarchie van een locatie: de hoofdnetaansluiting en elke onderliggende elektrische aansluiting of energiemeter daaronder. Een onderliggend niveau is meestal een energiemeter met een energietak, maar hetzelfde mechanisme geldt ook voor elke andere elektrische aansluiting of energietransformator in de hiërarchie. Elk niveau wordt met een eigen meter gemeten en als eigen strategie geconfigureerd, met eigen limieten voor import en export en eigen lokaal optimalisatiegedrag (bijvoorbeeld piekafvlakking).

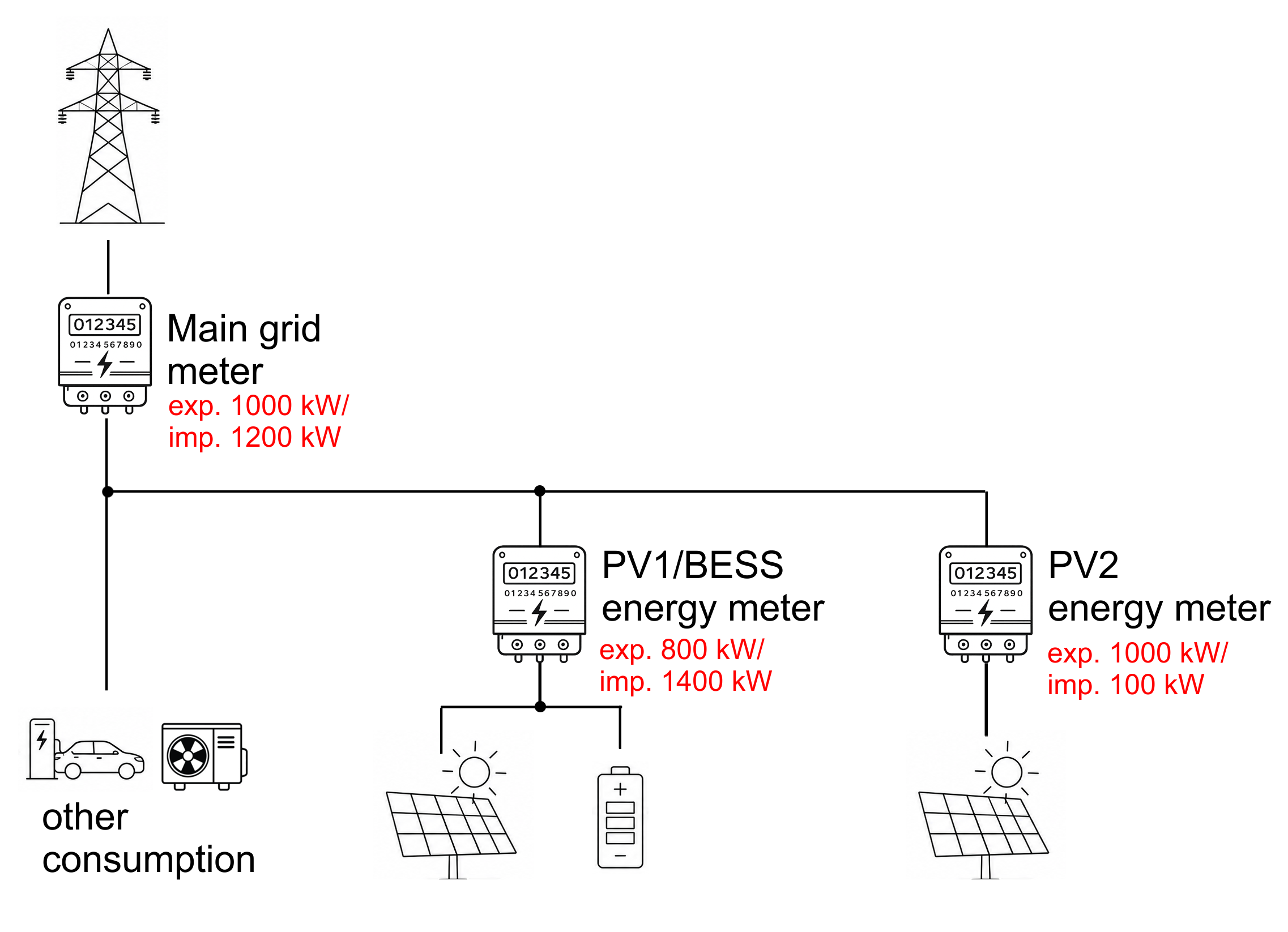

De regeling is hiërarchisch: een onderliggend niveau kan er nooit voor zorgen dat het gecombineerde vermogen op een bovenliggend niveau de ingestelde limiet van dat niveau overschrijdt, ook al handhaaft elk niveau daarnaast zijn eigen lokale limiet. Dit is nodig, omdat locaties vaak zijn gebouwd met een hoofdaansluiting die twee of meer kleinere onderliggende aansluitingen voedt. Die zijn elk lager gedimensioneerd, in de buurt van of zelfs hoger dan het eigen nominale vermogen van de hoofdaansluiting. Als elk onderliggend niveau tegelijk zijn volledige nominale vermogen zou mogen gebruiken, kan hun gecombineerde vermogen hoger zijn dan waarvoor het hoofdaansluitpunt daadwerkelijk is gedimensioneerd.

Vereisten

• Een locatie met meer dan één elektrisch niveau om te regelen: een hoofdnetaansluiting plus ten minste één onderliggende elektrische aansluiting of energiemeter (meestal een transformatortak). Locaties met één niveau hebben geen multi-level regeling nodig.
• Een eigen, onafhankelijk uitleesbare meter op elk niveau dat een eigen limiet nodig heeft (hoofdaansluiting en elke onderliggende aansluiting).
• Elk niveau is als eigen strategie geconfigureerd in het controllerplatform.
• Er kunnen meer dan twee niveaus van strategieën zijn. Het kan ook een combinatie zijn van gewone strategieën met één niveau en multi-level strategieën. De gebruiker kan de structuur volledig vrij definiëren.
• Als op de locatie de optimalisatiemodus AI energy manager wordt gebruikt, moet deze worden toegewezen aan de strategie op het hoogste (hoofd)niveau

Hoe het werkt

1. Elk niveau is een eigen strategie. Een strategie is meestal vernoemd naar het fysieke onderdeel dat ze vertegenwoordigt, bijvoorbeeld een energiemeter op het hoofdnet of een onderliggende ("PV") energiemeter. Elke strategie meet zelfstandig haar eigen niveau en kan een eigen optimalisatiemodus uitvoeren (bijvoorbeeld piekafvlakking of zelfconsumptie).
2. Limieten worden van boven naar beneden gehandhaafd. Elk niveau heeft eigen minimale en maximale limieten voor actief import- en exportvermogen. Als het gecombineerde vermogen op een bovenliggend niveau de ingestelde limiet bereikt, beperkt de controller de onderliggende niveaus verder, ook als die hun eigen afzonderlijk ingestelde limieten nog niet hebben bereikt.
3. Ongebruikte capaciteit wordt dynamisch herverdeeld. Als een tak minder verbruikt of exporteert dan het toegewezen aandeel, komt de vrijgekomen ruimte onder de limiet van het bovenliggende niveau beschikbaar voor andere takken op hetzelfde bovenliggende niveau. Die ruimte wordt dus niet statisch per tak gereserveerd.
4. De structuur wordt bepaald doordat een bovenliggende strategie naar een onderliggende strategie verwijst. Een onderliggende strategie wordt toegevoegd aan de lijst "regulated devices" van de bovenliggende strategie, op dezelfde manier als elk ander afzonderlijk regelbaar apparaat. Zo krijgt de bovenliggende strategie de opdracht om die specifieke onderliggende strategie aan te sturen.
5. De optimalisatiemodus AI energy manager moet op het hoogste niveau staan. Als een AI-strategie wordt toegepast, moet die op het hoogste niveau staan. Ze heeft namelijk inzicht nodig in de gegevens van elke onderliggende strategie om het vermogen over de hele locatie te verdelen. De optimalisatiemodus AI energy manager staat daarom altijd op de strategie van het hoogste niveau, nooit op een onderliggende. Onderliggende niveaus worden meestal gebruikt voor piekafvlakking of zelfconsumptie.

Configuratie

1. Maak eerst een aparte onderliggende strategie aan voor elke onderliggende tak, met eigen minimale en maximale import- en exportlimieten.

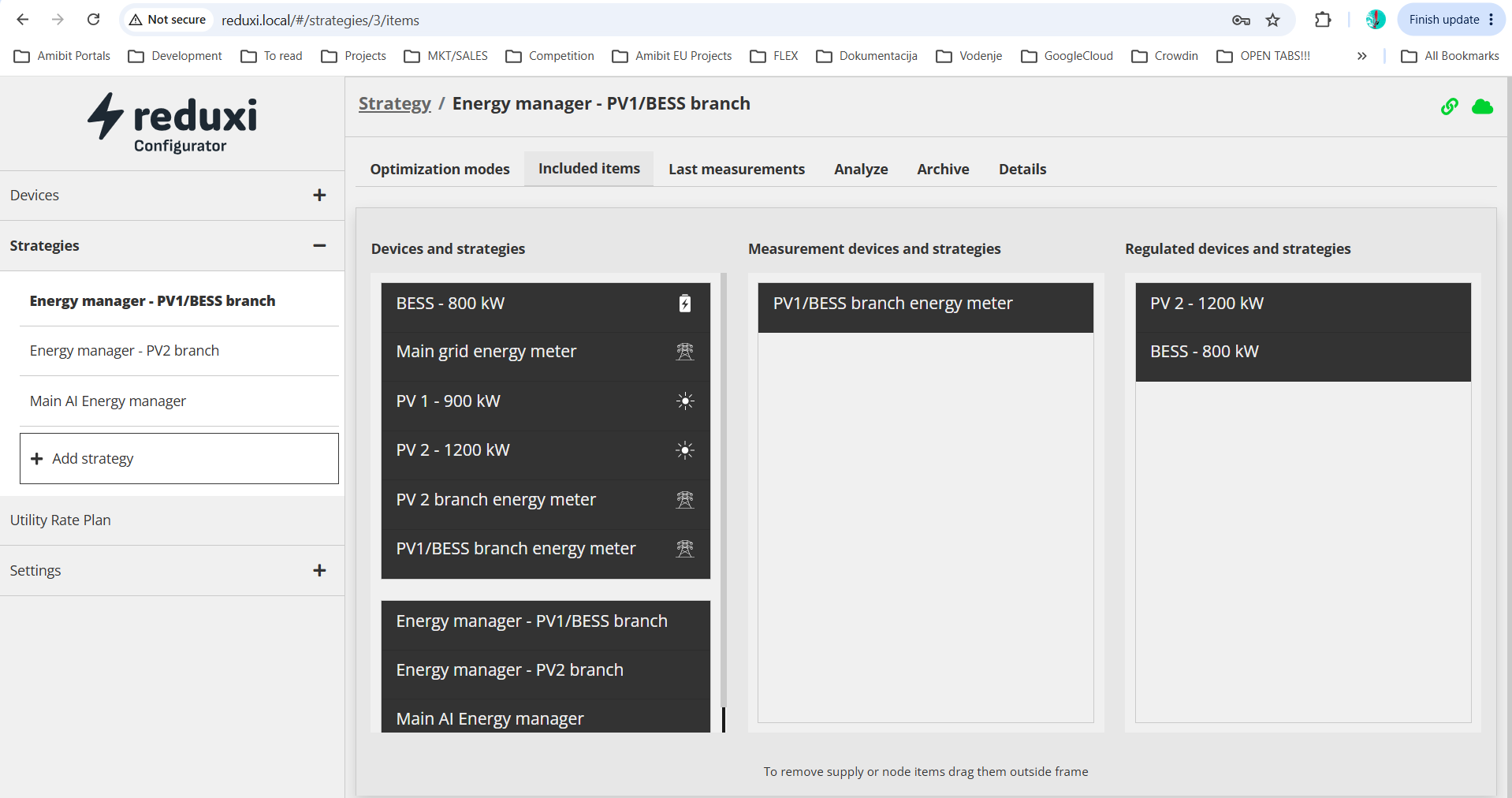

2. Open bij elk van deze strategieën Included items en wijs drie groepen toe: de meter waarmee dat niveau wordt gemeten (Measurement devices and strategies), de apparaten die de strategie moet aansturen (Regulated devices and strategies) en, optioneel, andere onderliggende strategieën die kunnen worden aangestuurd (Regulated devices and strategies).

3. Stel de optimalisatiemodus in (bijvoorbeeld zelfconsumptie)

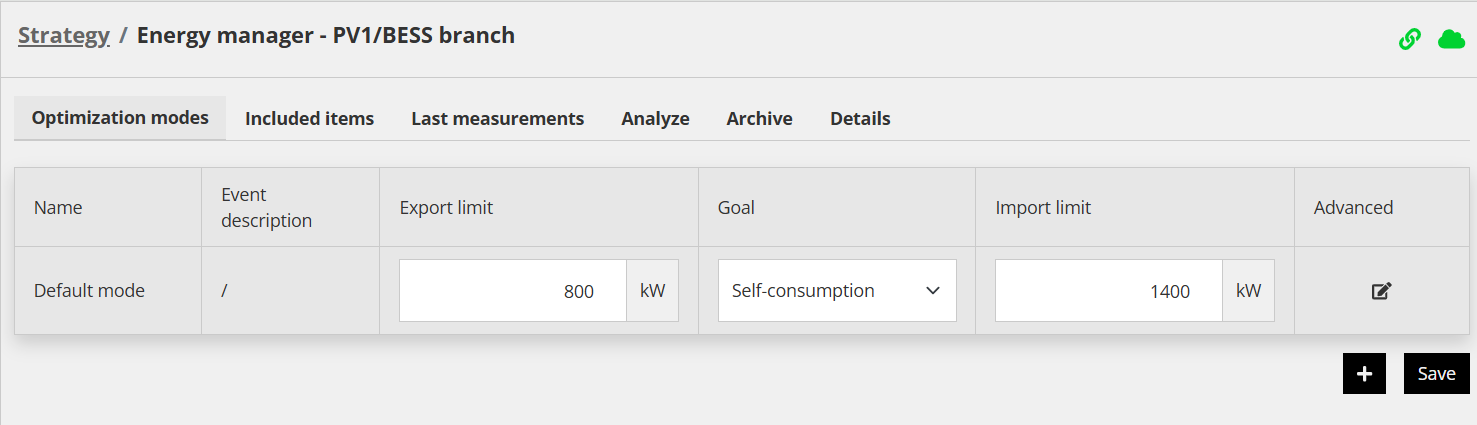

Voorbeeld van een typische instelling van een onderliggende strategie

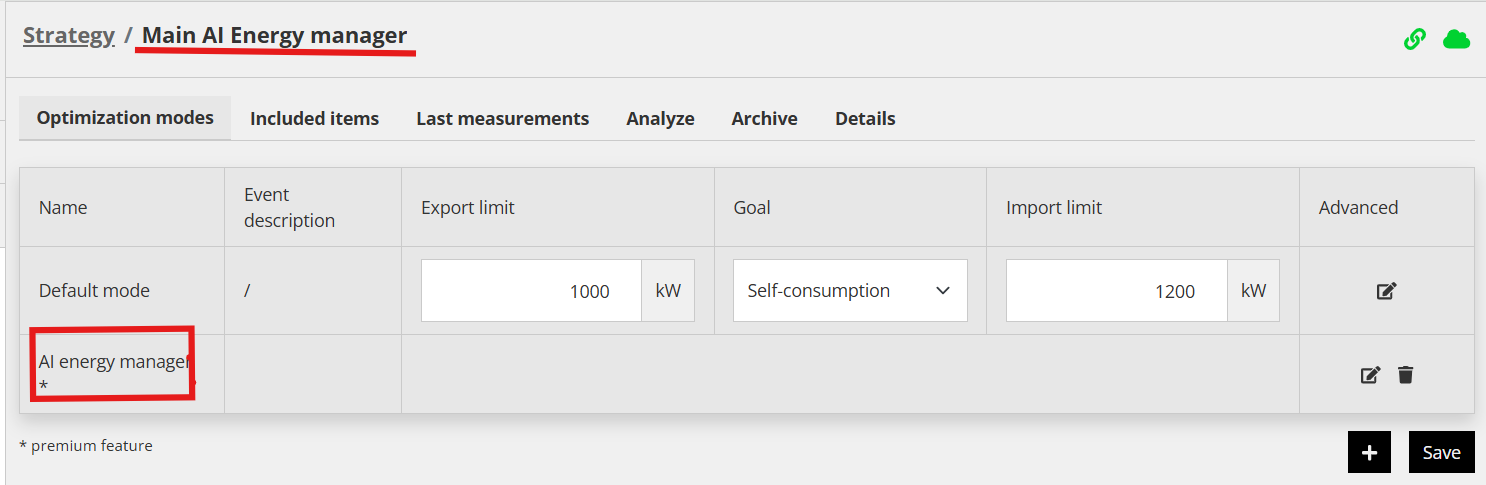

4. Nadat u alle onderliggende strategieën hebt gedefinieerd, maakt u een strategie voor het hoofdniveau (hoogste niveau) aan en configureert u de Grid-instellingen: minimaal/maximaal actief importvermogen en minimaal/maximaal actief exportvermogen.

5. Als belangrijkste stap: open voor deze hoofdstrategie Included items en wijs drie groepen toe: de meter waarmee dat niveau wordt gemeten (Measurement devices and strategies), meestal de netmeter, de apparaten die de strategie moet aansturen (Regulated devices and strategies) en (het allerbelangrijkste) voeg de andere onderliggende strategieën toe die de hoofdstrategie ook moet aansturen (Regulated devices and strategies).

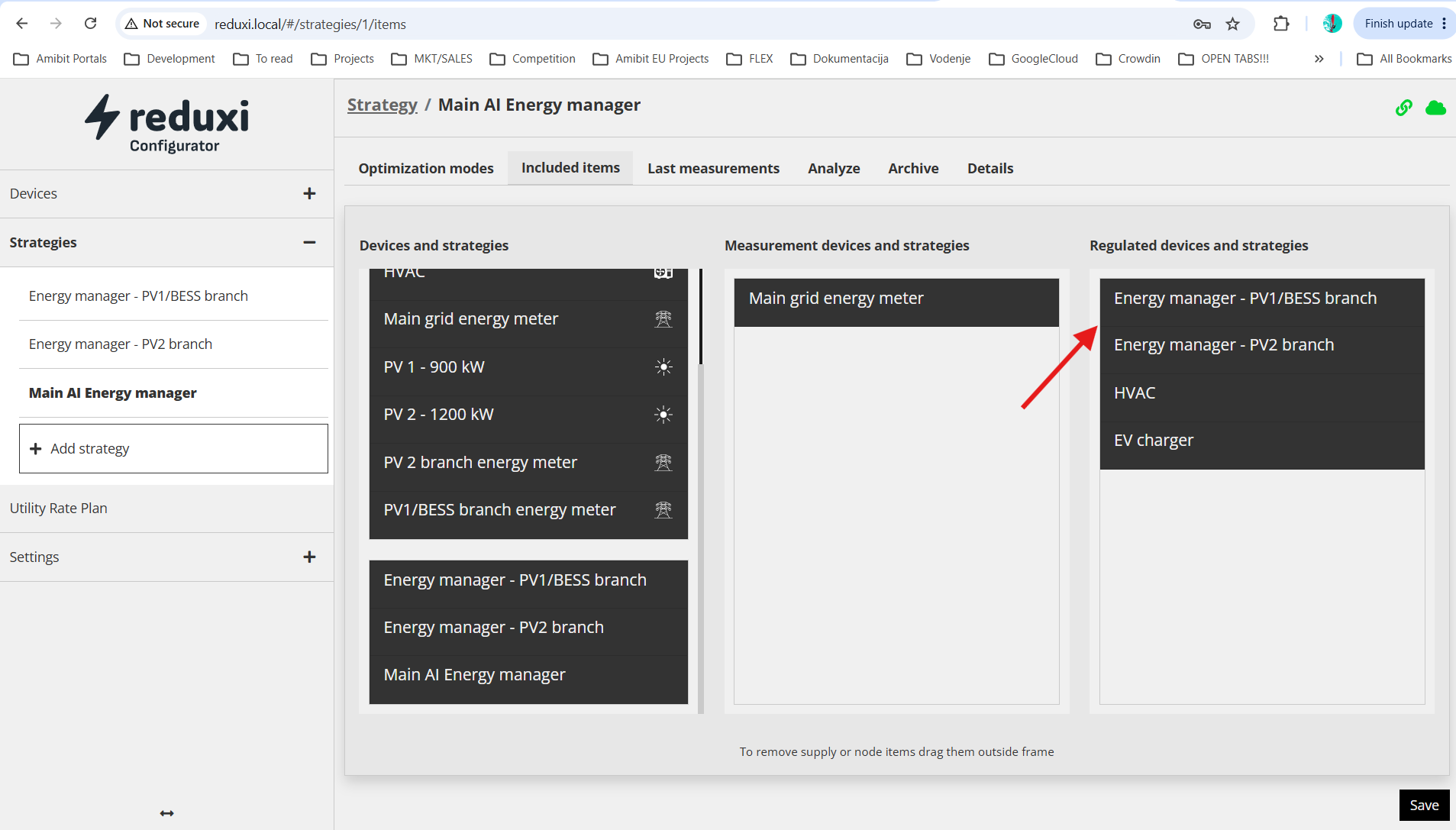

Configuratiescherm Included items voor de hoofdstrategie, met geregelde apparaten, waaronder twee strategieën van een onderliggend niveau.

6. Als de locatie de optimalisatiemodus AI energy manager gebruikt, voeg deze dan alleen toe aan de strategie van het hoogste niveau en niet aan een onderliggende strategie.

7. Afzonderlijke apparaten, zoals een batterij, hebben op apparaatniveau ook eigen velden voor minimaal/maximaal actief vermogen. Deze geven het eigen nominale vermogen van het apparaat weer en staan los van de import-/exportlimieten op strategieniveau.

Beperkingen en belangrijke opmerkingen

• Multi-level regeling is alleen zinvol voor locaties met meer dan één gemeten niveau. Het vraagt extra configuratiewerk (een aparte strategie, toewijzing van meters en limietwaarden per niveau) dat een locatie met één niveau niet nodig heeft.
• De eigen minimale en maximale import-/exportlimieten van een onderliggende strategie worden samen met de limiet van het bovenliggende niveau gehandhaafd, niet in plaats daarvan. De strengste van de twee bepaalt op elk moment de onderliggende tak.

Probleemoplossing

Veelgestelde vragen

Waar moet de optimalisatiemodus AI energy manager staan op een locatie met meerdere niveaus?

Altijd op de strategie van het hoogste niveau. Die heeft de gegevens van elke onderliggende strategie nodig om het vermogen goed over de hele locatie te verdelen, en die krijgt ze alleen als ze bovenaan de hiërarchie staat.

Kan een tak meer gebruiken dan zijn "aandeel" van de limiet van het bovenliggende niveau?

Ja. De verdeling tussen takken is dynamisch: als een tak minder gebruikt dan zijn aandeel, kunnen andere takken onder hetzelfde bovenliggende niveau de vrijgekomen capaciteit gebruiken, zolang de totale limiet van het bovenliggende niveau niet wordt overschreden.

Kan één locatie meer dan één flexibiliteitsunit (Flex) aan een aggregator aanbieden?

Ja. Door afzonderlijke apparaten aan afzonderlijke strategieën toe te wijzen, elk met een eigen gecertificeerde meter, kan één locatie twee of drie onafhankelijke Flex-units registreren in plaats van één voor de hele locatie.
