Modbus slave-connector

📄 Downloaden als pdf

Dit artikel beschrijft de Modbus Slave Connector. Hiermee kan een extern systeem de bedrijfsmodus (zelfconsumptie, piekafvlakking enzovoort) en de netafname- en terugleverlimieten van een energiemanagementstrategie bepalen en aanpassen. Reduxi voert de strategie uit binnen de opgegeven limieten en stuurt de aangesloten apparaten continu aan om deze te handhaven. De limieten kunnen in realtime worden bijgewerkt, zodat het externe systeem het energieverbruik, de energieopwekking en de uitwisseling met het net dynamisch kan beïnvloeden.

Om deze functie te gebruiken, moet de Modbus Slave Connector eerst in Reduxi worden ingeschakeld.

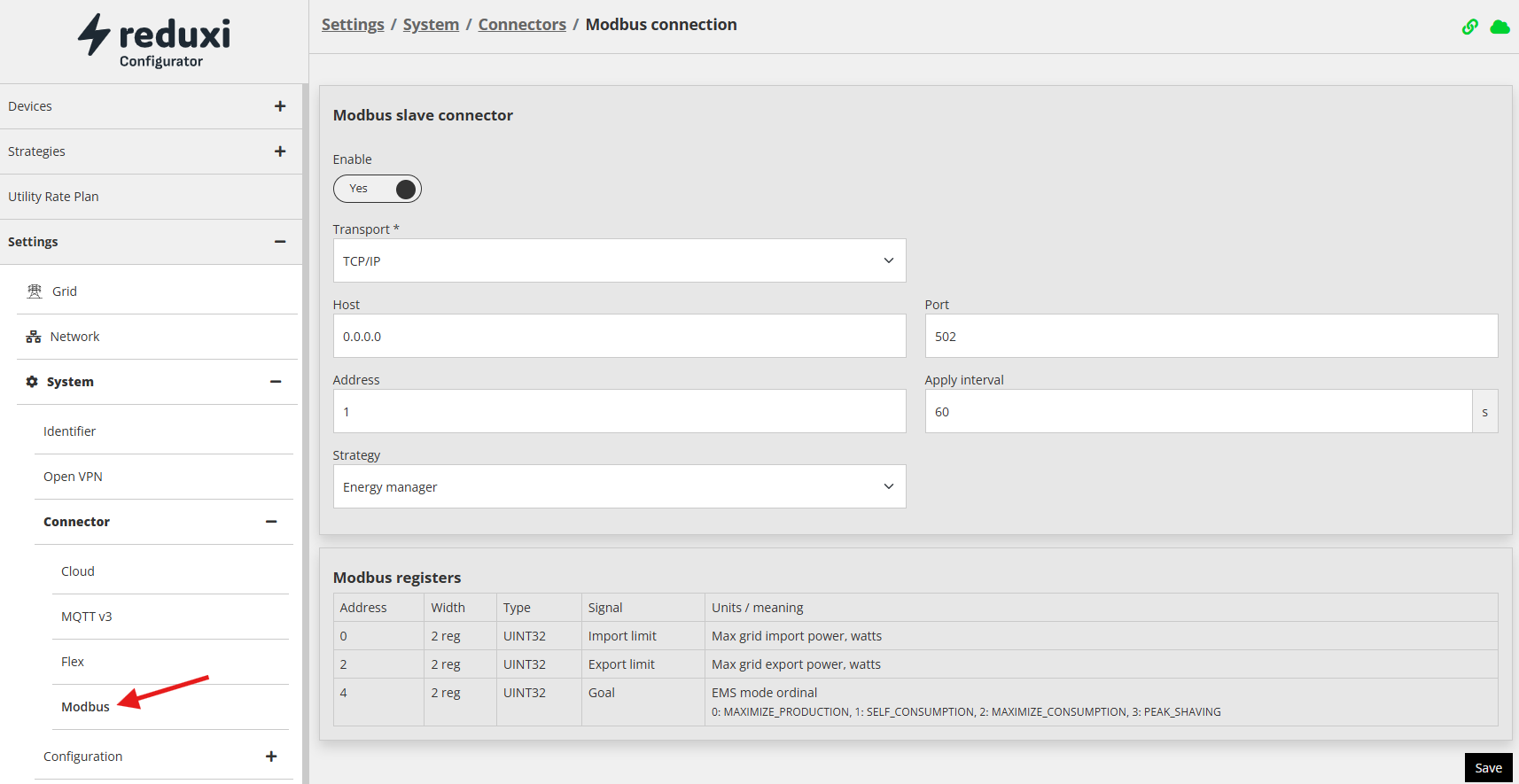

Reduxi Configurator, Modbus slave connector: ingeschakeld, TCP/IP, poort 502, adres 1, Energy manager
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de Reduxi Configurator, pagina Settings / System / Connectors / Modbus connection. Menu links: Devices (+), Strategies (+), Utility Rate Plan, Settings (geopend): Grid, Network, System (geopend): Identifier, Open VPN, Connector (geopend): Cloud, MQTT v3, Flex, Modbus (vet, aangegeven met een rode pijl); daaronder Configuration (+). Hoofdpaneel "Modbus slave connector": Enable: Yes (schakelaar aan); Transport *: TCP/IP; Host: 0.0.0.0; Port: 502; Address: 1; Apply interval: 60 s; Strategy: Energy manager. Paneel "Modbus registers", tabel met de kolommen Address, Width, Type, Signal, Units / meaning: 0, 2 reg, UINT32, Import limit, Max grid import power, watts; 2, 2 reg, UINT32, Export limit, Max grid export power, watts; 4, 2 reg, UINT32, Goal, EMS mode ordinal (0: MAXIMIZE_PRODUCTION, 1: SELF_CONSUMPTION, 2: MAXIMIZE_CONSUMPTION, 3: PEAK_SHAVING). Zwarte knop Save rechtsonder. Groene link- en cloudpictogrammen rechtsboven.

De bedrijfsmodus en de netlimieten stelt u in via de Modbus-registers, zoals vermeld in de tabel onderaan.

Parameters

  • Transport: Kies het Modbus-communicatietype: TCP/IP of RTU.
  • Host: Voer het IP-adres van de Modbus master in. Gebruik 0.0.0.0 om verbindingen zonder IP-adresbeperking toe te staan.
  • Apply interval: Bepaalt hoe vaak Reduxi de registerwaarden uitleest en toepast op de geselecteerde strategie.
  • Strategy: Kies de Reduxi-strategie waarop de Modbus Slave Connector de ontvangen limieten en de bedrijfsmodus toepast.

Let op: de aanpassing via de Modbus slave connector wordt alleen toegepast op de standaardstrategie:

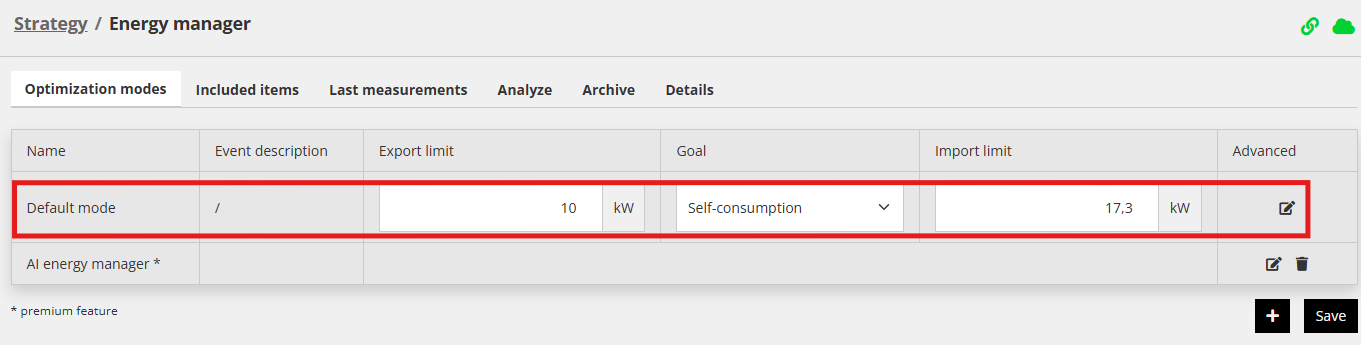

Reduxi Configurator, Energy manager, standaardmodus: terugleverlimiet 10 kW, afnamelimiet 17,3 kW, Self-consumption
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de Reduxi Configurator-pagina Strategy / Energy manager, tabblad Optimization modes (andere tabbladen: Included items, Last measurements, Analyze, Archive, Details). Tabelkolommen: Name, Event description, Export limit, Goal, Import limit, Advanced. Rij 1 (gemarkeerd met een rood kader): Name: Default mode; Event description: /; Export limit: 10 kW; Goal: Self-consumption (keuzelijst); Import limit: 17,3 kW; Advanced: bewerkpictogram. Rij 2: AI energy manager * met bewerk- en verwijderpictogram (prullenbak). Voetnoot: * premium feature. Knoppen rechtsonder: plus (+) en Save. Groene link- en cloudpictogrammen rechtsboven.
