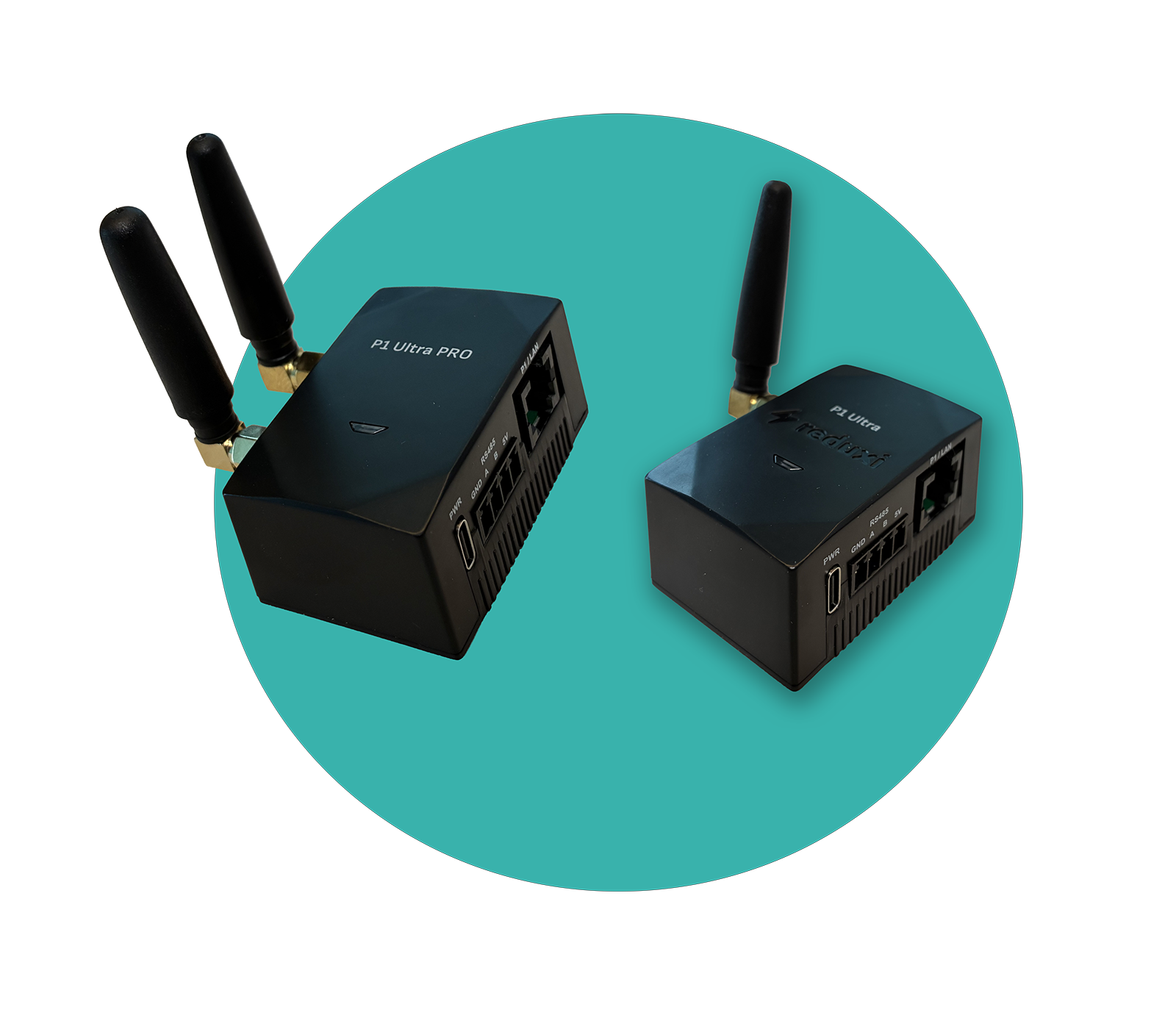

1 Over de P1 Ultra en P1 Ultra Pro

1.1 Beschrijving van het apparaat

Het apparaat verzamelt gegevens van de slimme meter en zet de metercommunicatie om in TCP/IP-communicatie. Het stuurt de gegevens door naar de Reduxi Controller.

De P1 Ultra Pro ondersteunt ook LTE via een simkaart en een externe LTE-antenne. Zie voor de LTE-configuratie Punt 4.

De ondersteunde interface en het communicatieprotocol zijn afhankelijk van het model slimme meter en het land.

1.2 Ondersteunde meterinterfaces en communicatieprotocollen

Meterinterfaces:

• P1 / HAN / I1
• TTL (P1) via RJ12
• M-Bus via een 2-draads aansluiting, RJ12 of RJ45
• RS485 via een 2-draads aansluiting

Communicatieprotocollen:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Bekijk de lijst met ondersteunde modellen slimme meters: Lijst met ondersteunde apparaten.

2 Benodigde apparatuur

U hebt de volgende onderdelen nodig:

• Reduxi P1 Ultra of P1 Ultra Pro
• Voeding voor het apparaat
• RJ12-kabel (meegeleverd) of een kabel met dezelfde draadvolgorde aan beide uiteinden (1:1-verbinding)
• Slimme meter met een geactiveerde HAN/P1-poort
• P1 Ultra Pro met LTE: actieve simkaart en externe LTE-antenne
• Reduxi Controller in hetzelfde netwerk
• Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren

3 Het apparaat verbinden met de slimme meter

3.1 Aansluitingen van het apparaat

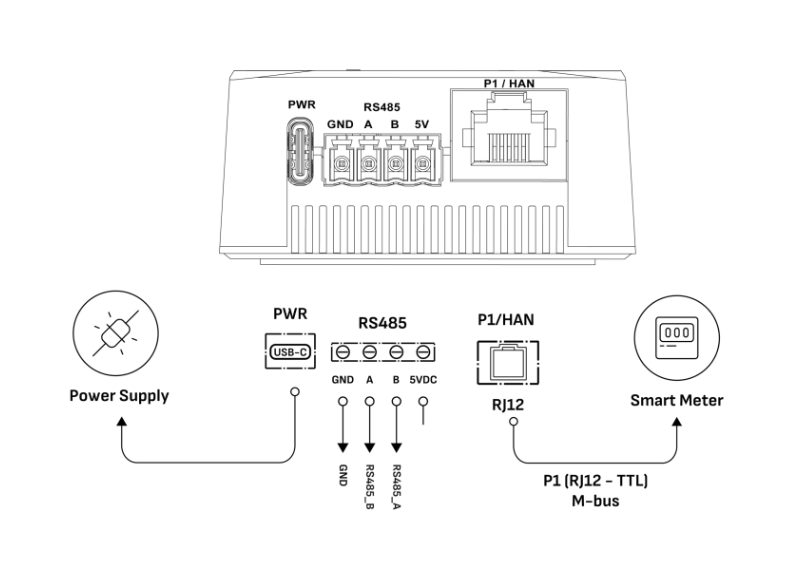

Aansluitingen van de P1 Ultra

Tekstbeschrijving van deze afbeelding

Schema van de aansluitingen van de P1 Ultra. Bovenaan: een omtrektekening van het apparaat gezien vanaf de connectorzijde met de labels PWR (USB-C-poort), RS485 met klemmen GND, A, B, 5V, en P1 / HAN (RJ12-aansluiting). Daaronder een aansluitschema. Links: Power Supply (stekkerpictogram) met een pijllijn verbonden met PWR (USB-C). Midden: RS485-klemmenblok met klemmen GND, A, B, 5VDC; pijlen van GND, A en B lopen omlaag naar de labels GND, RS485_B en RS485_A (5VDC heeft een korte lijn zonder pijl). Rechts: P1/HAN, RJ12 verbonden met een lijn met het label P1 (RJ12 - TTL) M-bus met een Smart Meter (meterpictogram).

3.2 P1 / HAN (RJ12)

Met deze communicatieaansluiting verbindt u het apparaat met de slimme meter. Sluit deze met de meegeleverde RJ12-kabel aan op de geactiveerde HAN/P1-poort van de slimme meter.

Controleer welke slimme meters worden ondersteund:

3.3 M-Bus

De P1 Ultra en P1 Ultra Pro communiceren via M-Bus met compatibele slimme meters. U kunt M-Bus aansluiten met:

• een 2-draads M-Bus-aansluiting: pin 3 – M-Bus +, pin 4 – M-Bus –
• een RJ12-connector
• een RJ45-connector

Sluit de twee M-Bus-draden van de slimme meter aan op pin 3 en 4 van de RJ12-connector.

3.4 Verbinden met de slimme meter

4 De P1 Ultra configureren

4.1 Verbinden met een Wi‑Fi-netwerk

1

Het apparaat van stroom voorzien

Sluit het apparaat aan op de voeding.

2

Verbinden met het netwerk van het apparaat

Zoek op uw telefoon of computer naar het Wi‑Fi-netwerk P1WIFI en maak er verbinding mee.

3

De webinterface openen

Open een webbrowser en ga naar http://p1wifi.local

4

Log in

Gebruikersnaam: admin
Wachtwoord: staat op het label van het apparaat.

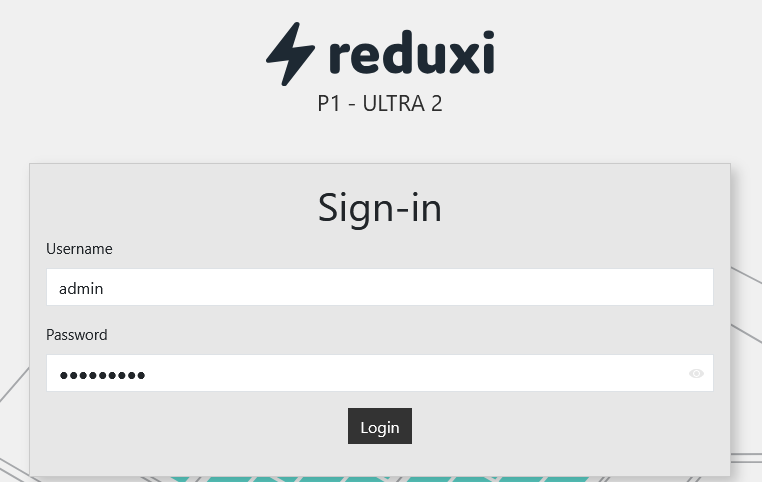

Inlogpagina van de P1 Ultra

Tekstbeschrijving van deze afbeelding

Schermafbeelding van de inlogpagina van de webinterface van de P1 Ultra. Reduxi-logo (bliksemschicht en het woord reduxi) met de tekst P1 - ULTRA 2 eronder. Grijs vak Sign-in met de kop Sign-in. Username: admin. Password: veld ingevuld, tekens verborgen als stippen, met rechts een oogpictogram. Donkere knop Login.

5

De Wi‑Fi-gegevens invoeren

Voer de gegevens van uw lokale Wi‑Fi-netwerk in. We raden aan het apparaat een statisch IP-adres toe te wijzen. Klik daarna rechtsonder op Save. Het apparaat maakt verbinding met het geselecteerde Wi‑Fi-netwerk en gebruikt het ingestelde IP-adres.

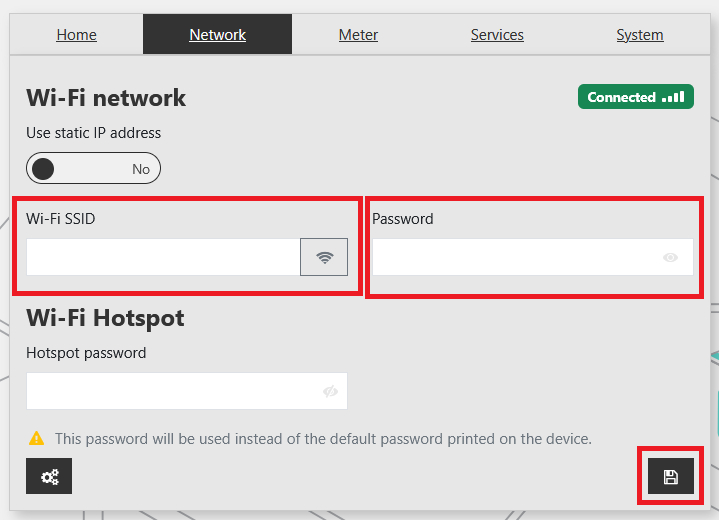

Tabblad Network: Wi‑Fi SSID en wachtwoord

Tekstbeschrijving van deze afbeelding

Schermafbeelding van de webinterface van de P1 Ultra, tabblad Network. Tabbladen bovenaan: Home, Network (geselecteerd, donker), Meter, Services, System. Sectie Wi-Fi network met een groene statusbadge Connected (signaalstrepen). Use static IP address: schakelaar met het label No (uit). Wi-Fi SSID: invoerveld, leeg, met rechts een Wi-Fi-scanknop, in een rood kader. Password: invoerveld, leeg, met een oogpictogram, in een rood kader. Sectie Wi-Fi Hotspot: Hotspot password: invoerveld, leeg, met een oogpictogram. Waarschuwingstekst: This password will be used instead of the default password printed on the device. Knoppen onderaan: donkere tandwielknop links; donkere opslaanknop (schijfpictogram) rechts, in een rood kader.

4.2 Meterinstellingen

Configureer onder het tabblad Meter:

• Country
• Meter type
• Meter name

Als op de slimme meter encryptie is ingeschakeld, voer dan ook de vereiste encryptieparameters in.

Als de meter stroomtransformatoren (CT) gebruikt, klik dan onderaan op het pictogram voor aanvullende instellingen. Daar stelt u de CT- en VT-verhoudingen in.

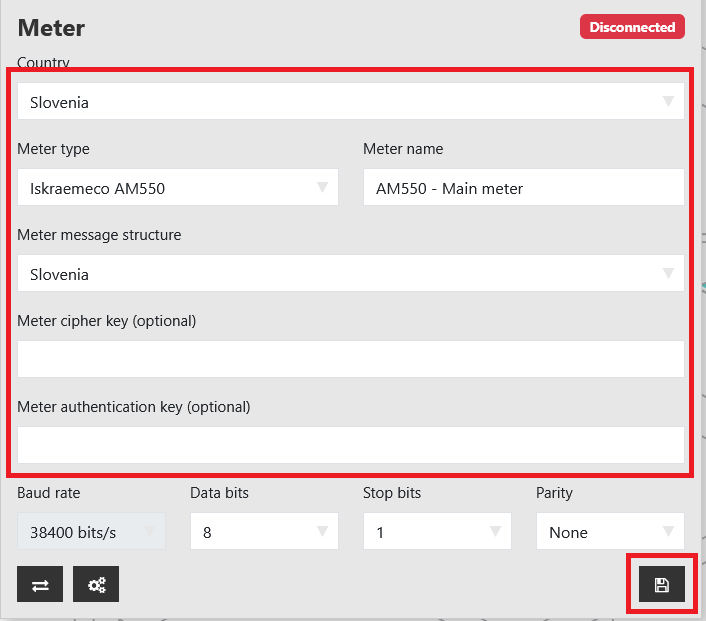

Tabblad Meter

Tekstbeschrijving van deze afbeelding

Schermafbeelding van het tabblad Meter van de webinterface van de P1 Ultra. Kop Meter met rechtsboven een rode badge Disconnected. Een rood kader omgeeft de formuliervelden: Country: Slovenia (keuzelijst); Meter type: Iskraemeco AM550 (keuzelijst); Meter name: AM550 - Main meter; Meter message structure: Slovenia (keuzelijst); Meter cipher key (optional): leeg; Meter authentication key (optional): leeg. Onder het kader: Baud rate: 38400 bits/s (grijs); Data bits: 8; Stop bits: 1; Parity: None. Knoppen onderaan: links een donkere knop met twee pijlen, een donkere tandwielknop en rechts een donkere opslaanknop (schijfpictogram), gemarkeerd met een rood kader.

4.3 Service-instellingen

Selecteer onder Modbus een van de twee communicatieopties.

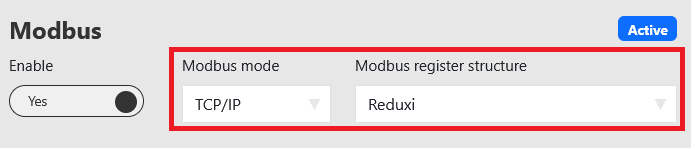

Optie 1: Modbus TCP/IP

Modbus TCP/IP

Tekstbeschrijving van deze afbeelding

Schermafbeelding van de sectie Modbus van de instellingen van de P1 Ultra. Kop Modbus met rechtsboven een blauwe badge Active. Enable: schakelaar met het label Yes (aan). Een rood kader omgeeft twee keuzelijsten: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Optie 2: Modbus RTU (RS485)

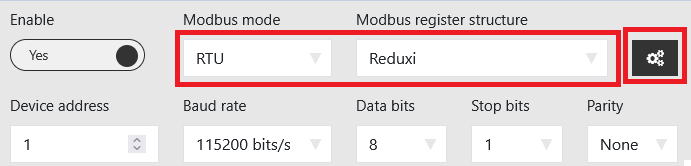

Modbus RTU (RS485)

Tekstbeschrijving van deze afbeelding

Schermafbeelding van de Modbus-instellingen van de P1 Ultra, modus RTU. Enable: schakelaar met het label Yes (aan). Modbus mode: RTU (keuzelijst, in een rood kader); Modbus register structure: Reduxi (keuzelijst, in hetzelfde rode kader). Een apart rood kader markeert rechts een donkere instellingenknop (tandwielpictogram). Tweede rij: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 LTE-verbinding (P1 Ultra Pro)

De P1 Ultra Pro ondersteunt ook LTE met een simkaart en een externe LTE-antenne.

1

De simkaart plaatsen

Plaats een actieve simkaart in de P1 Ultra Pro.

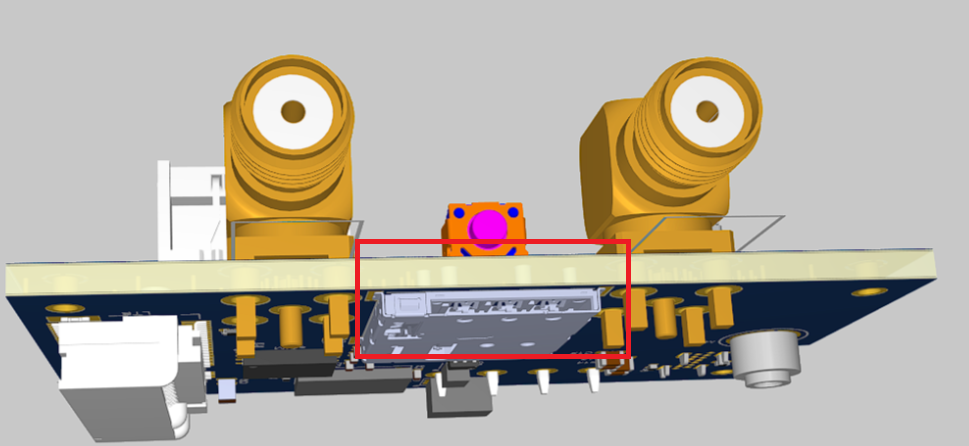

Simkaartsleuf

Tekstbeschrijving van deze afbeelding

Render van de printplaat van de P1 Ultra Pro van opzij gezien. Print met een beige rand en blauwe onderkant, twee gouden antenneconnectoren die rechtop op de print staan (links en rechts), een klein rood-oranje component met een roze midden ertussen, een witte connector links en een grijze connector linksonder, en gouden pennen langs de onderkant. Een rode rechthoek markeert de simkaartsleuf, een plat metalen component aan de onderkant van de print in het midden. Geen tekst zichtbaar.

2

De antenne aansluiten

Sluit de externe LTE-antenne aan.

3

Het mobiele netwerk inschakelen

Schakel Mobile network in.

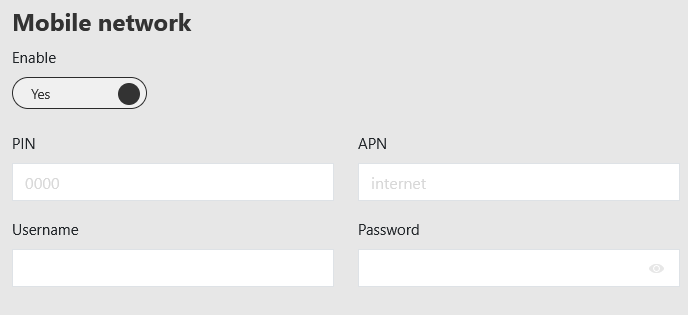

Instellingen voor Mobile network

Tekstbeschrijving van deze afbeelding

Screenshot van de instellingen voor Mobile network van de P1 Ultra Pro. Kop Mobile network. Enable: schakelaar met label Yes (aan). Velden: PIN: leeg, met een grijze voorbeeldtekst in het veld (waarde hier niet vermeld); APN: leeg, met grijze plaatsaanduiding internet; Username: leeg; Password: leeg, met een oogpictogram.

4

De APN invoeren

Voer de APN-instellingen in die uw mobiele provider vereist.

5

De toegangsgegevens invoeren

Voer, als de provider dit vereist, de gebruikersnaam, het wachtwoord en de pincode van de simkaart in.

6

Opslaan

Sla de configuratie op en controleer of de LTE-verbinding actief is.

De vereiste APN-instellingen zijn afhankelijk van de mobiele provider.

5 Inloggen op de Reduxi-webinterface

U kunt de Reduxi-webinterface op twee manieren openen:

De tunnelverbinding activeren (stap 3)

Tekstbeschrijving van deze afbeelding

Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.

Configurator openen (stap 4)

Tekstbeschrijving van deze afbeelding

Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.

Inlogscherm van de Reduxi Controller

Tekstbeschrijving van deze afbeelding

Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.

Webinterface van de controller na het inloggen

Tekstbeschrijving van deze afbeelding

Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.

6 De P1 Ultra toevoegen aan Reduxi

Met deze stappen voegt u een nieuwe P1 Ultra toe of bewerkt u een bestaande.

6.1 Basisinstellingen

Log in bij de Reduxi Configurator (zie Punt 5) en klik op + Add device.

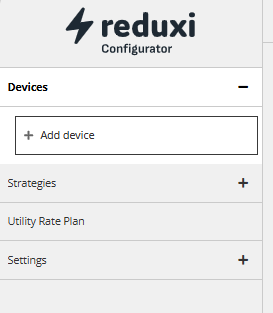

De knop Add device

Tekstbeschrijving van deze afbeelding

Screenshot van het linkermenu van de Reduxi Configurator onder het reduxi Configurator-logo. Menu-items: Devices (uitgeklapt, met een minteken) met de knop '+ Add device' (omlijnd); Strategies (plusteken); Utility Rate Plan; Settings (plusteken). De rechterkant is leeg en wit.

Selecteer de basisinstellingen.

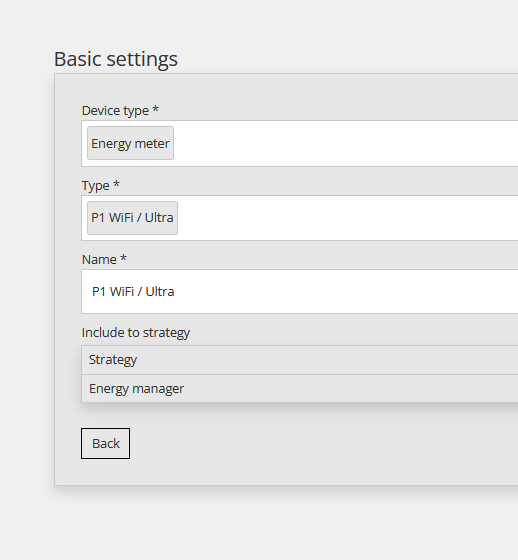

Basisinstellingen

Tekstbeschrijving van deze afbeelding

Screenshot van het formulier Basic settings van de Reduxi Configurator, aan de rechterkant afgesneden. Velden: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Sectie Include to strategy met een tabel waarvan de zichtbare rijen Strategy (koprij) en Energy manager zijn (de kolommen rechts zijn afgesneden). Knop Back linksonder.

6.2 Communicatie-instellingen

Voer bij de instellingen voor het communicatiekanaal de parameters in die passen bij uw verbinding met de slimme meter.

Communicatie-instellingen

Tekstbeschrijving van deze afbeelding

Kleine screenshot van het formulier Communication channel van de Reduxi Configurator. Het veld Connection * is een keuzelijst met de huidige waarde TCP/IP en een geopende lijst met drie opties: TCP/IP (gemarkeerd), Local serial port, MQTT. Onder de lijst is een label Port * gedeeltelijk zichtbaar (afgesneden).

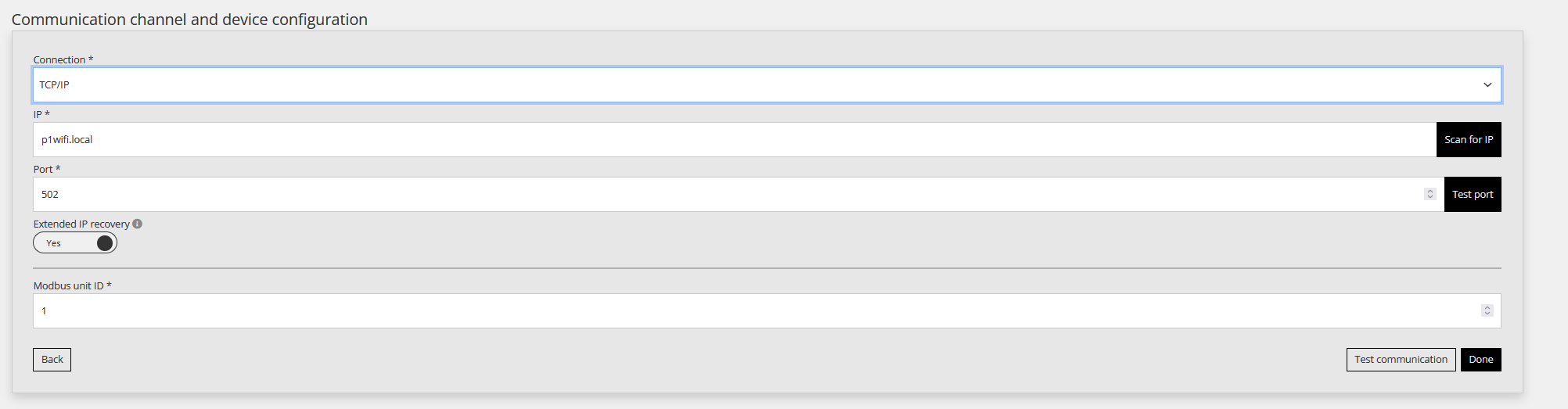

Voorbeeld voor TCP/IP:

TCP/IP-voorbeeld

Tekstbeschrijving van deze afbeelding

Screenshot van het formulier Communication channel and device configuration van de Reduxi Configurator (TCP/IP-voorbeeld). Velden: Connection *: TCP/IP (keuzelijst, actief met blauwe omlijning); IP *: p1wifi.local, met rechts een zwarte knop Scan for IP; Port *: 502, met rechts een zwarte knop Test port; Extended IP recovery (infopictogram): schakelaar met label Yes (aan); Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (zwart, rechts).

U kunt p1wifi.local invoeren of het IP-adres dat u in de webinterface van de P1 Ultra hebt ingesteld.

6.3 Communicatie testen

Klik onderaan in de wizard op Test communication. Hiermee leest u de P1 Ultra één keer uit en wordt er niets opgeslagen. Als de test slaagt, klikt u op Done: alleen met Done wordt het apparaat aangemaakt.

De knop Test communication

Tekstbeschrijving van deze afbeelding

Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.

De knop Done

Tekstbeschrijving van deze afbeelding

Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.

Als de test mislukt, controleert u het volgende:

• RJ12-kabelverbinding
• Wi‑Fi-verbinding
• IP-adres
• Berichtstructuur
• Activering van de HAN-poort op de slimme meter

7 De metingen controleren

7.1 Laatste metingen

Nadat de communicatie tot stand is gebracht, controleert u als extra test de waarden onder Devices in de Reduxi Configurator.

7.2 Sturing door Reduxi inschakelen

Om de meetgegevens in de Reduxi-strategie te gebruiken, controleert u de apparaatinstellingen onder Devices in de Reduxi Configurator.

Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.

8 Led-indicatoren en fabrieksreset

8.1 Led-indicatoren

De led-indicatoren tonen de actuele status van het apparaat:

8.2 Fabrieksreset

Wij raden een fabrieksreset aan:

• wanneer u de slimme meter vervangt
• wanneer u de installatielocatie wijzigt
• wanneer u verbindingsproblemen hebt
• voordat u het apparaat opnieuw configureert

9 Probleemoplossing

Werkt de communicatie niet? Controleer dan de volgende punten.

9.1 Verbinding met de slimme meter

• De HAN/P1-poort moet geactiveerd zijn.
• De RJ12-kabel moet goed aangesloten zijn.
• De kabel moet 1:1 bedraad zijn.

9.2 Toegang tot de converter

Probeer http://p1wifi.local of het IP-adres van de converter te openen.

9.3 Lokaal netwerk

• De converter moet zich in hetzelfde netwerk bevinden als de Reduxi Controller.
• Controleer de sterkte van het Wi‑Fi-signaal.

9.4 Configuratie

Controleer:

• het IP-adres van de converter
• de berichtstructuur
• het geselecteerde model slimme meter

9.5 Fabrieksreset

Lossen deze stappen het probleem niet op? Voer dan een fabrieksreset uit (zie Punt 8) en configureer het apparaat opnieuw.

9.6 Slimme meters met meerdere HAN/P1-communicatietypen

Sommige slimme meters ondersteunen meerdere HAN/P1-communicatietypen. Bij communicatieproblemen controleert u:

• of de HAN-poort geactiveerd is
• welk communicatieprotocol de slimme meter gebruikt
• of u in de Reduxi Configurator het juiste model slimme meter hebt geselecteerd
