my-PV AC•THOR, AC•THOR 9s en AC ELWA 2 verbinden met de Reduxi controller

Integreer my-PV-vermogensregelaars en verwarmingselementen via Modbus TCP in de Reduxi Controller – zodat PV-overschot automatisch naar warm water en verwarming gaat.

⏱ ca. 15–20 min
🔧 Reduxi Controller · my-PV AC•THOR / AC•THOR 9s / AC ELWA 2
🌐 Modbus TCP (LAN / Wi‑Fi via router)
🔢 Tot 250 my-PV-apparaten per controller
📄 Downloaden als pdf

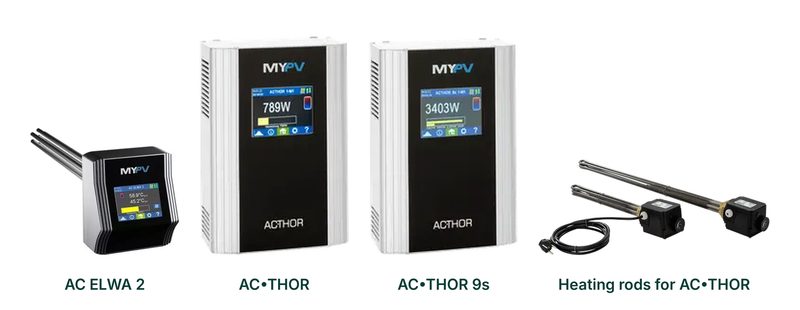

my-PV AC ELWA 2, AC THOR, AC THOR 9s en verwarmingselementen voor AC THOR
my-PV AC ELWA 2, AC•THOR en AC•THOR 9s met verwarmingselementen
Tekstbeschrijving van deze afbeelding

Fotocollage op een witte achtergrond van vier my-PV-producten, van links naar rechts, elk met een donkergroen label eronder. AC ELWA 2: een klein zwart apparaat met een zilverkleurige voorkant en een kleurendisplay, met links een verwarmingselement dat uitsteekt. AC•THOR: een hoge witte en zilverkleurige wandunit met een zwarte voorkant, MYPV-logo, kleurendisplay met 789W en de naam ACTHOR onder het display. AC•THOR 9s: hetzelfde type unit met op het display 3403W. Verwarmingselementen voor AC•THOR: twee lange metalen staven met zwarte aansluitkasten, één met een zwarte kabel.

📋 In dit artikel
  1. Technische documentatie
  2. Benodigde apparatuur
  3. Systeemoverzicht
  4. Het my-PV-apparaat configureren
  5. Inloggen op de Reduxi-webinterface
  6. Het my-PV-apparaat toevoegen aan Reduxi
  7. Metingen controleren & sturing inschakelen

1 Technische documentatie

Lees vóór de ingebruikname de met het apparaat meegeleverde installatie-instructies en de actuele bedieningshandleiding van my-PV:

2 Benodigde apparatuur

  • Reduxi Controller – Stand Alone of DIN rail
  • Netmeting op het netaansluitpunt: als een PV-omvormer met Reduxi is verbonden en de slimme meter via de omvormer wordt uitgelezen, is geen extra meter nodig. Als het my-PV-apparaat het enige apparaat op de Reduxi Controller is, installeer dan een energiemeter of slimme meter – zie de lijst met ondersteunde apparaten
  • my-PV AC•THOR, AC•THOR 9s of AC ELWA 2 met de nieuwste firmware
  • Netwerkverbinding (LAN of Wi‑Fi) – my-PV-apparaat en Reduxi Controller in hetzelfde netwerk, verbonden via een router
  • Laptop, tablet of smartphone met internettoegang

3 Systeemoverzicht

De AC•THOR of AC ELWA 2 en de Reduxi Controller zijn via een router met hetzelfde netwerk verbonden. Via dit netwerk geeft de Reduxi Controller het my-PV-apparaat via Modbus TCP door hoeveel vermogen het moet afnemen – bijvoorbeeld het actuele PV-overschot.

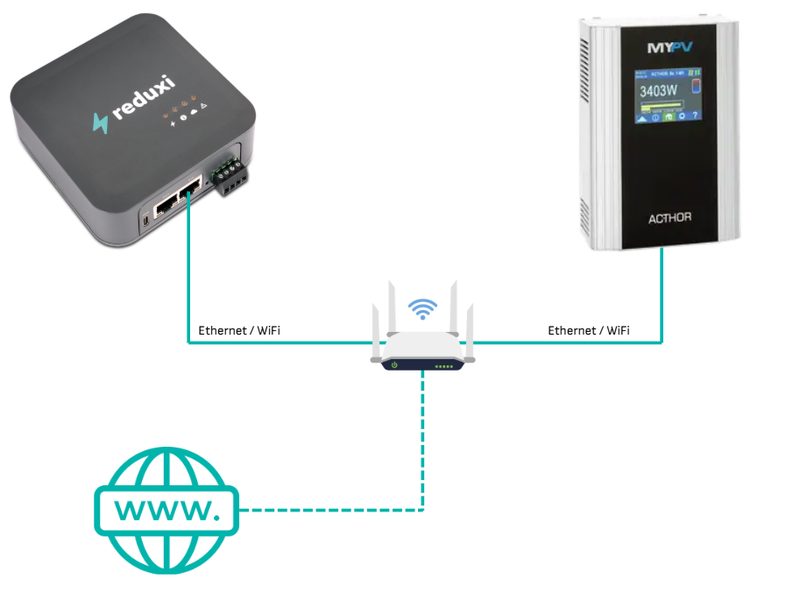

Schema: Reduxi controller en my-PV AC THOR maken beide via Ethernet of Wi-Fi verbinding met een router met internet
AC•THOR / AC•THOR 9s via router
Tekstbeschrijving van deze afbeelding

Schema op een witte achtergrond. Linksboven: een donkergrijs vak van de Reduxi controller met het reduxi-logo, twee Ethernet-poorten en een groene klemmenstekker aan de rechterkant. Rechtsboven: een my-PV ACTHOR-unit met het MYPV-logo en een display met 3403W. In het midden: een witte router met antennes en een Wi-Fi-symbool. Linksonder: een blauwgroen wereldbolpictogram met de tekst www. Verbindingen: een doorgetrokken blauwgroene lijn van de Reduxi controller omlaag naar de router, met het label Ethernet / WiFi; een doorgetrokken blauwgroene lijn van de ACTHOR-unit omlaag naar de router, met het label Ethernet / WiFi; een gestippelde blauwgroene lijn van de router naar de www-wereldbol (internet).

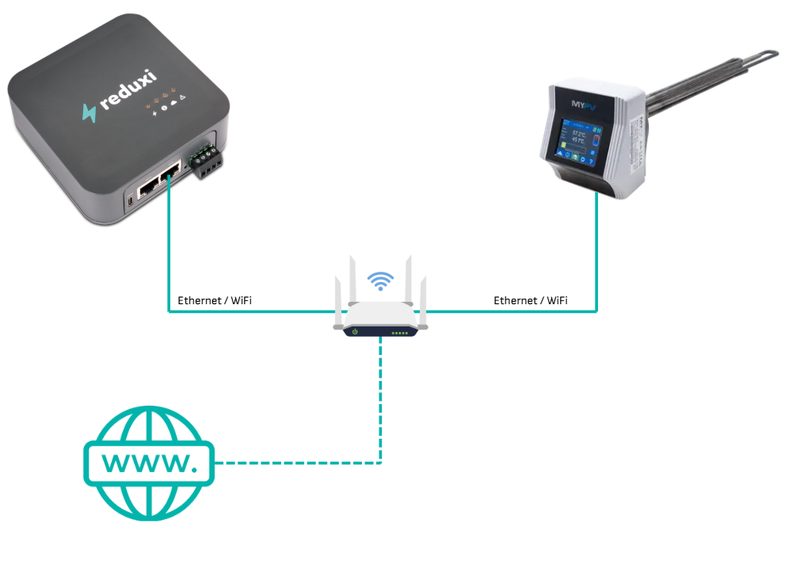

Schema: Reduxi controller en my-PV AC ELWA 2 maken via Ethernet of Wi-Fi verbinding met een router met internet
AC ELWA 2 via router
Tekstbeschrijving van deze afbeelding

Schema op een witte achtergrond. Linksboven: een donkergrijs vak van de Reduxi controller met het reduxi-logo, twee Ethernet-poorten en een groene klemmenstekker aan de rechterkant. Rechtsboven: een my-PV AC ELWA 2-unit met het MYPV-logo, een kleurendisplay en een metalen verwarmingselement dat naar rechtsboven uitsteekt. In het midden: een witte router met antennes en een Wi-Fi-symbool. Linksonder: een blauwgroen wereldbolpictogram met de tekst www. Verbindingen: een doorgetrokken blauwgroene lijn van de Reduxi controller omlaag naar de router, met het label Ethernet / WiFi; een doorgetrokken blauwgroene lijn van de AC ELWA 2-unit omlaag naar de router, met het label Ethernet / WiFi; een gestippelde blauwgroene lijn van de router naar de www-wereldbol (internet).

Verbind het my-PV-apparaat met een netwerkkabel of via Wi‑Fi met de router. De LAN-poort (gemarkeerd) zit aan de onderkant van het apparaat:

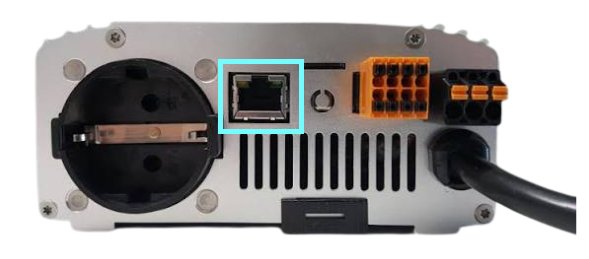

Onderkant van de AC THOR met de LAN-poort gemarkeerd met een cyaan kader
AC•THOR
Tekstbeschrijving van deze afbeelding

Foto van de onderkant van een lichtgrijs metalen apparaat. Een cyaan (lichtblauw) kader markeert de RJ45-netwerkpoort (LAN) in het bovenste midden. Links ervan: een ronde aansluiting met een verzonken contact (aardingsklem zichtbaar). Rechts van de LAN-poort: een kleine ronde opening, een oranje steekklemmenblok met meerdere openingen en een zwarte stekkerconnector met oranje onderdelen. Aan de rechterkant verlaat een dikke zwarte kabel het apparaat. Onderin het midden lopen ventilatiesleuven. In het zichtbare gedeelte staat geen tekst gedrukt.

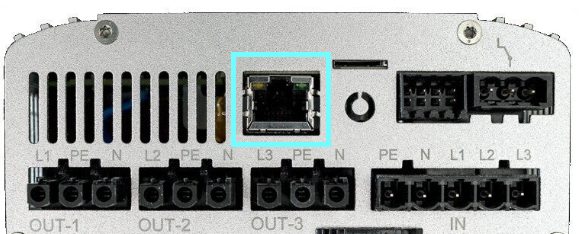

Onderkant met aansluitingen van de AC THOR 9s met de LAN-poort gemarkeerd met een cyaan kader
AC•THOR 9s
Tekstbeschrijving van deze afbeelding

Foto van de onderkant met aansluitingen van een lichtgrijs apparaat. Een cyaan (lichtblauw) kader markeert een RJ45-netwerkpoort (LAN) in het bovenste midden. Links: ventilatiesleuven. Rechts van de LAN-poort: een ronde knop of opening en bovenaan twee zwarte stekkerconnectoren. Onderste rij met zwarte schroef-/stekkerklemmen met opgedrukte labels: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) en IN (PE, N, L1, L2, L3). Boven het gebied van de LAN-poort, rechts ervan, is een kleine sleuf zichtbaar.

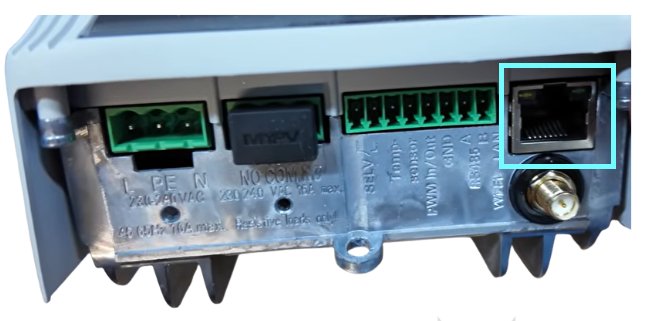

Onderkant van de AC ELWA 2 met de LAN-poort gemarkeerd met een cyaan kader
AC ELWA 2
Tekstbeschrijving van deze afbeelding

Foto van het onderste aansluitgedeelte van een grijs apparaat met een cyaan (lichtblauw) kader rond de RJ45-netwerkpoort (LAN) rechts. Onder de poort zit een gouden antenneconnector van het SMA-type. Van links naar rechts: een groene 3-polige stekker met de markering L, PE, N en 230/240 VAC; een zwarte afdekking met een MYPV-logo boven een connector met de markering NO COMM en 230/240 VAC met een maximale stroomwaarde; een groene 8-polige stekker met gedraaide labels op de metalen plaat, waaronder Temp-sensor, PWM In/Out, GND, RS485 A en B, WiFi LAN.

⚠️
Sluit het my-PV-apparaat niet ook rechtstreeks aan op de omvormer of het batterijsysteem Het my-PV-apparaat wordt uitsluitend door de Reduxi Controller aangestuurd. Extra directe sturing door een omvormer of batterijsysteem leidt tot tegenstrijdige setpoints.
ℹ️
Tot 250 apparaten In theorie kan één Reduxi Controller tot 250 my-PV-apparaten aansturen.

4 Het my-PV-apparaat configureren

Bereid eerst het my-PV-apparaat voor. Ga daarna verder met Punt 5.

4.1 Het regeltype instellen op "Modbus TCP"

De foto's tonen een AC•THOR 9s met Duits als displaytaal – de menu-items staan in andere talen op dezelfde plek.

1
Het setupmenu openen
Tik op het startscherm onderaan op het tandwielpictogram.
2
"Steuerung" (Control) openen
Blader met de pijltoetsen naar Setup 5/10 en tik op Steuerung (Control).
3
Modbus TCP selecteren
Blader met de pijltoetsen naar Steuerung 9/15 en tik op Modbus TCP. Het geselecteerde item is groen gemarkeerd.

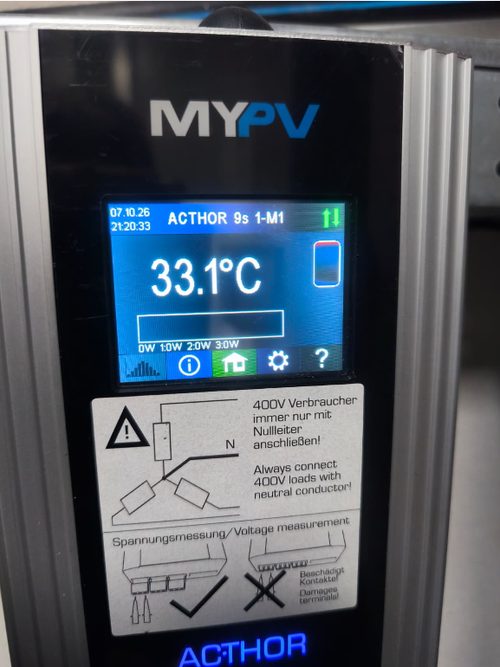

Startscherm van de my-PV AC THOR met ACTHOR 9s 1-M1 en 33.1°C, tandwielpictogram onderaan
1 – Startscherm: tik op het tandwielpictogram
Tekstbeschrijving van deze afbeelding

Foto van het voorpaneel van een my-PV-apparaat met het MYPV-logo bovenaan en het AC THOR-logo onderaan. Het kleurendisplay toont het startscherm: datum en tijd 07.10.26 21:20:33, apparaatnaam ACTHOR 9s 1-M1, groene pijlen omhoog/omlaag, een grote temperatuur 33.1°C, een boilersymbool rechts, een vermogensbalk met schaal 0W 1.0W 2.0W 3.0W. Onderste pictogrambalk: signaalstrepen, infopictogram, huispictogram (groen gemarkeerd, startscherm), tandwielpictogram, vraagteken. Onder het display staat een wit label met een waarschuwingsdriehoek en een bedradingsschets: 400V Verbraucher immer nur mit Nullleiter anschließen! [Sluit 400V-verbruikers altijd alleen met nulleider aan] en Always connect 400V loads with neutral conductor!, en Spannungsmessung/Voltage measurement met een schets van een juiste (afgevinkt) en een foute (doorgekruist) aansluiting (Beschädigt Kontakte / Damaged terminals).

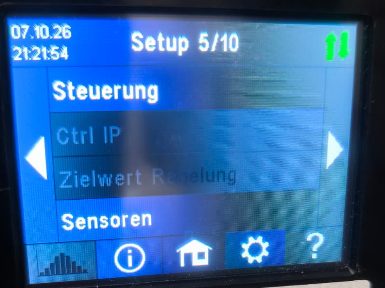

Display van het apparaat, Setup 5/10, met het menu-item Steuerung (Control) gemarkeerd
2 – Setup 5/10: Steuerung (Control)
Tekstbeschrijving van deze afbeelding

Foto van het kleurendisplay van een apparaat, blauwe achtergrond, witte tekst. Bovenbalk: datum en tijd 07.10.26 21:21:54, titel Setup 5/10, groene pijlen omhoog/omlaag. Menu in het Duits: Steuerung [Besturing] (gemarkeerd, helderwit), Ctrl IP (gedimd), Zielwert Regelung [streefwaarderegeling] (gedimd, deels verborgen door een reflectie), Sensoren [sensoren] (helderwit). Witte pijl links en rechts. Onderste pictogrambalk: signaalstrepen (gedimd), infopictogram, huispictogram, tandwielpictogram (gemarkeerd, lichter blauw), vraagteken. De rechterrand van de afbeelding is wit.

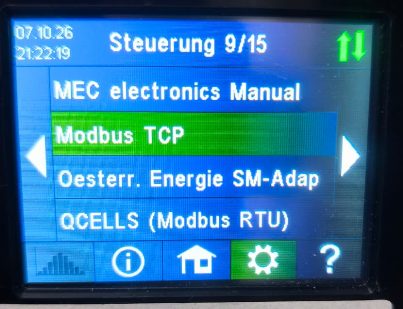

Display van het apparaat, Steuerung 9/15, met het menu-item Modbus TCP geselecteerd
3 – Steuerung 9/15: Modbus TCP geselecteerd
Tekstbeschrijving van deze afbeelding

Foto van het kleurendisplay van een apparaat, blauwe achtergrond, witte tekst. Bovenbalk: datum en tijd 07.10.26 21:22:19, titel Steuerung 9/15 [Besturing 9/15], groene pijlen omhoog/omlaag. Menulijst: MEC electronics Manual; Modbus TCP (gemarkeerd met een groene balk, geselecteerd); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Witte pijl links en rechts. Onderste pictogrambalk: signaalstrepen (gedimd), infopictogram, huispictogram, tandwielpictogram (groen gemarkeerd), vraagteken. De rechterrand van de afbeelding is wit.

ℹ️
Alternatief: de webinterface van my-PVDezelfde instelling kunt u ook in de webinterface van my-PV doen. Instellen op het display gaat meestal sneller, omdat u toch al bij het apparaat bent en het IP-adres nog niet nodig hebt.

4.2 Een vast IP-adres toewijzen

Het IP-adres van de AC•THOR of AC ELWA 2 moet statisch zijn. Anders verliest de Reduxi Controller de verbinding zodra de router een nieuw adres toewijst. Dit kan op twee manieren:

  • Aanbevolen – DHCP-reservering in de router: laat het my-PV-apparaat op DHCP staan en reserveer het huidige IP-adres in de router.
  • Statisch IP-adres op het apparaat: blader op het display naar Setup 3/10, stel IP DHCP/statisch in op statisch en voer IP Adresse (IP-adres), Subnetz Maske (subnetmasker) en Gateway Adresse (gatewayadres) in. Kies een adres buiten het DHCP-bereik van de router.

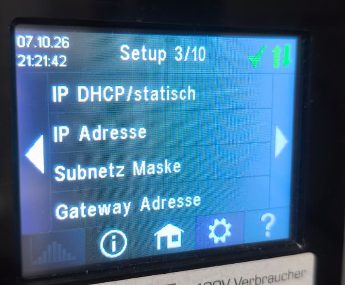

Display van de my-PV AC THOR met de pagina met netwerkinstellingen Setup 3/10 en het menu voor het IP-adres
Setup 3/10 – netwerkinstellingen op het display
Tekstbeschrijving van deze afbeelding

Foto van het kleine kleurendisplay van een apparaat met een blauwe achtergrond en witte tekst. Bovenbalk: datum en tijd 07.10.26 21:21:42, titel Setup 3/10, een groen vinkje en groene pijlen omhoog/omlaag. Menuregels in het Duits: IP DHCP/statisch [IP DHCP/statisch], IP Adresse [IP-adres], Subnetz Maske [subnetmasker], Gateway Adresse [gatewayadres]. Links wijst een witte pijl naar links en rechts een naar rechts. Onderste pictogrambalk: signaalstrepen (gedimd), infopictogram, huispictogram, tandwielpictogram, vraagteken. Het onderste deel van het label onder het display is deels zichtbaar en luidt 400V Verbraucher. Het rechterdeel van de afbeelding is wit.

✅
Noteer het IP-adresU hebt het nodig in Punt 6.2.

5 Inloggen op de Reduxi-webinterface

U kunt de Reduxi-webinterface op twee manieren openen:

Op afstand
📱
Reduxi app
Via tunnelverbinding · werkt overal
🖥️
Webbrowser
In het lokale netwerk · via IP-adres of reduxi.local
📱 5.1 Via de Reduxi app
1
App openen en inloggen
Start de Reduxi app op uw smartphone of tablet en log in met uw gegevens.
2
Reduxi devices openen
Tik op het menupictogram (drie streepjes, linksboven) en selecteer Reduxi devices.
3
De tunnelverbinding activeren
Schakel de tunnelverbinding in en wacht even tot deze actief is.
4
De Configurator openen
Tik op Open configurator. De Reduxi-webinterface wordt geopend.
Reduxi app: menupictogram (2), Reduxi devices (3), knop Activate tunnel connection (4)
De tunnelverbinding activeren
Tekstbeschrijving van deze afbeelding

Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.

Reduxi app, knop Open configurator (stap 5) en Home-scherm van de Reduxi Configurator via de tunnelverbinding (stap 6)
Configurator openen
Tekstbeschrijving van deze afbeelding

Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.

🖥️ 5.2 Via een webbrowser
1
Inlogpagina openen
Open op een apparaat in hetzelfde netwerk een webbrowser en voer het IP-adres van de controller of http://reduxi.local in.
Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.
2
Log in
Gebruikersnaam: admin · Wachtwoord: admin (fabrieksinstelling)
Inlogpagina van de Reduxi Configurator op het adres reduxi.local, adresbalk gemarkeerd
Inlogscherm van de Reduxi Controller
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.

Beginscherm van de Reduxi Configurator na het inloggen: energiestroom met huis 24.20 kW, net 24.20 kW, EV charger 31.00 kW
Webinterface na het inloggen
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.

6 Het my-PV-apparaat toevoegen aan Reduxi

ℹ️
Opmerking Aanvullende informatie en afbeeldingen zijn door Reduxi vriendelijk aan my-PV ter beschikking gesteld. my-PV aanvaardt geen aansprakelijkheid voor de juistheid van de informatie of voor de actualiteit van de schermen.

6.1 Basisinstellingen

1
Op + Add device klikken
Selecteer op de hoofdpagina van de controller + Add device.
2
Het apparaat definiëren
Device type: HVAC
Type: myPV
Name: een willekeurige naam, bijv. myPV AC Thor 9s
Include to strategy: vink Regulated devices aan voor de strategie die het my-PV-apparaat moet aansturen.
Bevestig met Next.
Menu van de Reduxi Configurator met de knop Add device gemarkeerd onder Devices
+ Add device
Tekstbeschrijving van deze afbeelding

Schermafbeelding van het linker navigatiemenu van de Reduxi Configurator (logo reduxi Configurator bovenaan). De sectie Devices (uitgeklapt, minteken) toont twee apparaatpictogrammen: een autopictogram en een hoogspanningsmastpictogram. Daaronder is het item + Add device gemarkeerd met een cyaan kader. Overige menu-items: Strategies (plusteken), Utility Rate Plan, Settings (plusteken).

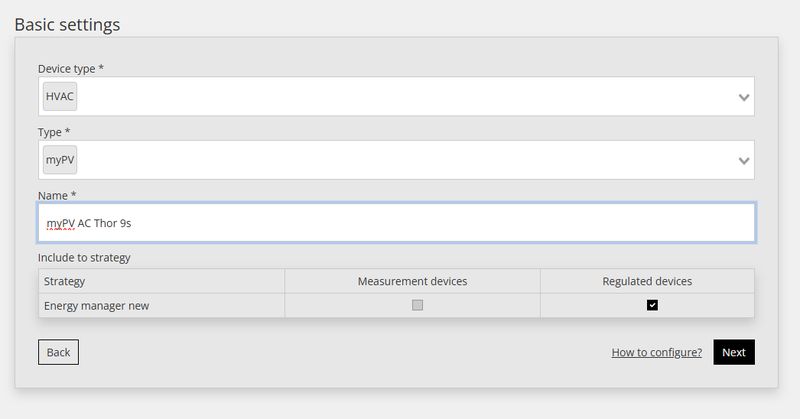

Basic settings van de Reduxi Configurator: device type HVAC, type myPV, naam myPV AC Thor 9s
Device type HVAC, type myPV, naam en strategie
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de wizardstap Basic settings in de Reduxi Configurator. Device type *: HVAC (keuzelijst). Type *: myPV (keuzelijst). Name *: myPV AC Thor 9s (veld actief, blauwe omlijning). Sectie Include to strategy: tabel met de kolommen Strategy, Measurement devices, Regulated devices. Eén rij: Strategy: Energy manager new; Measurement devices: selectievakje niet aangevinkt (grijs); Regulated devices: selectievakje aangevinkt. Knoppen: Back (omlijnd, links), link How to configure? en Next (zwart, rechts).

6.2 Communicatie-instellingen

Voer in het volgende venster de IP-instellingen in. Poort en Modbus unit ID worden automatisch ingevuld.

Parameter Waarde
Verbinding TCP/IP
IP IP-adres van het my-PV-apparaat (vast, zie Punt 4.2)
Poort 502 (automatisch ingevuld)
Extended IP recovery Yes
Modbus unit ID 1 (automatisch ingevuld)

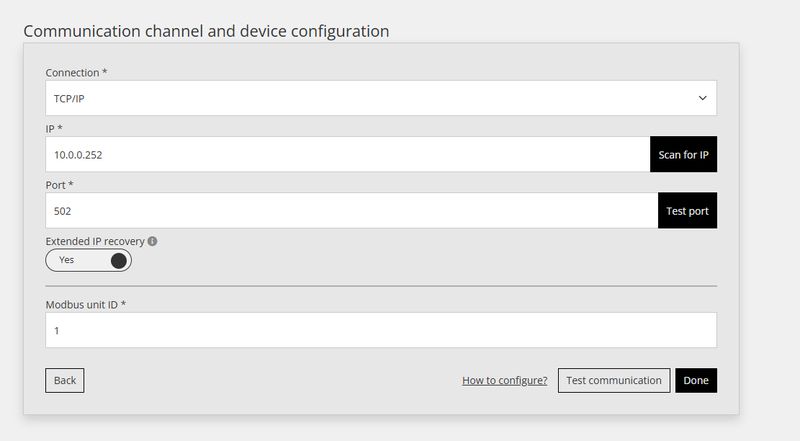

Communicatie-instellingen van de Reduxi Configurator: TCP/IP, IP 10.0.0.252, poort 502, unit ID 1
Communication channel and device configuration
Tekstbeschrijving van deze afbeelding

Schermafbeelding van het formulier Communication channel and device configuration in de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 10.0.0.252, met een zwarte knop Scan for IP. Port *: 502, met een zwarte knop Test port. Extended IP recovery (infopictogram): schakelaar op Yes. Modbus unit ID *: 1. Knoppen onderaan: Back (omlijnd, links), link How to configure?, Test communication (omlijnd) en Done (zwart).

ℹ️
IP-adres onbekend? Klik naast het IP-veld op Scan for IP om de apparaten in het netwerk weer te geven, of bekijk de apparatenlijst in uw router. Test port controleert of poort 502 bereikbaar is.

6.3 Communicatie testen

Klik op Test communication om te controleren of de Reduxi Controller gegevens van het my-PV-apparaat kan uitlezen.

✅
Test geslaagd Het venster toont "Successful readout from device" met de actuele waarden van het my-PV-apparaat (bijv. modelnaam, vermogen en temperaturen). Sluit het venster en bevestig uw invoer met Done.

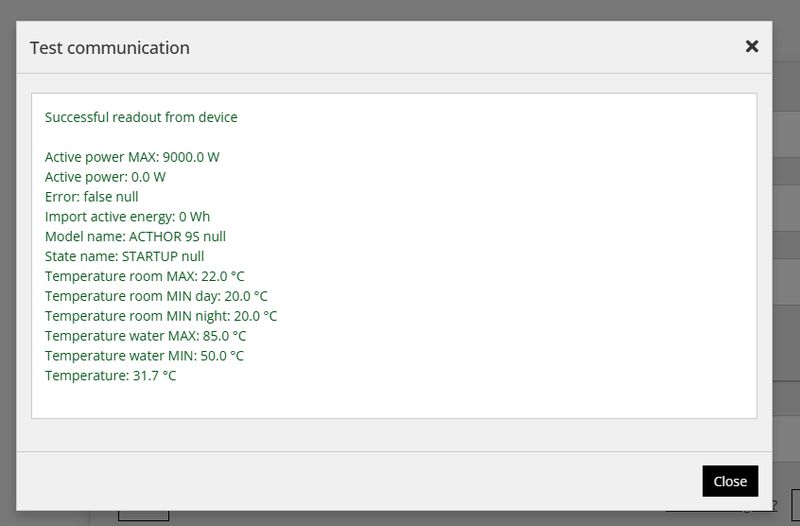

Dialoogvenster Test communication van de Reduxi Configurator: succesvol uitgelezen, model ACTHOR 9S
Geslaagd testresultaat (AC•THOR 9s)
Tekstbeschrijving van deze afbeelding

Schermafbeelding van het dialoogvenster Test communication in de Reduxi Configurator (sluitkruisje rechtsboven) boven een gedimde pagina. Bericht in groene tekst: Successful readout from device. Weergegeven waarden: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Knop: Close (zwart, rechtsonder).

⚠️
Test mislukt Sluit het venster en controleer de poort (502), het IP-adres en het regeltype Modbus TCP op het my-PV-apparaat. Herhaal daarna de test. Als de ping in het resultaat slaagt, werkt de netwerkverbinding en ligt de oorzaak bij de poort of de Modbus-instelling op het my-PV-apparaat. Zie ook Veelvoorkomende problemen.

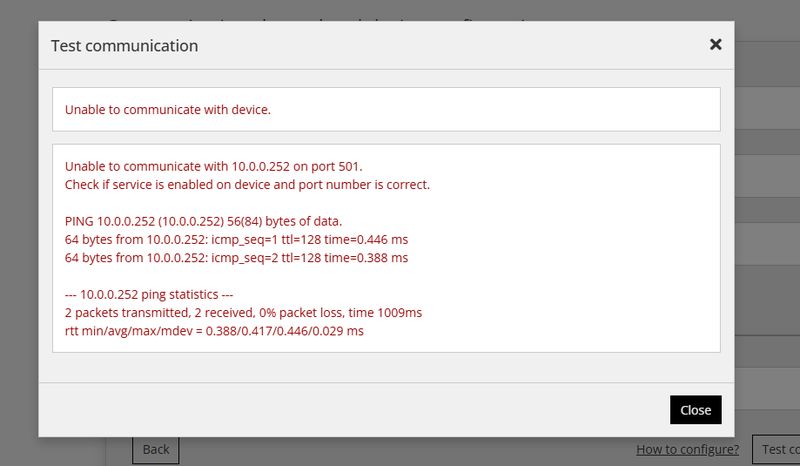

Communicatietest van de Reduxi Configurator mislukt op poort 501, apparaat 10.0.0.252 bereikbaar via ping
Mislukt testresultaat – hier met de verkeerde poort 501
Tekstbeschrijving van deze afbeelding

Schermafbeelding van het dialoogvenster Test communication in de Reduxi Configurator (sluitkruisje rechtsboven) boven een gedimde pagina. Eerste vak in rode tekst: Unable to communicate with device. Tweede vak in rode tekst: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Knop: Close (zwart). Achter het dialoogvenster zijn de knoppen Back, How to configure en Test communication deels zichtbaar.

7 Metingen controleren & sturing inschakelen

7.1 De metingen controleren

Open in de Reduxi-webinterface Devices → [naam van het my-PV-apparaat] → Last measurement.

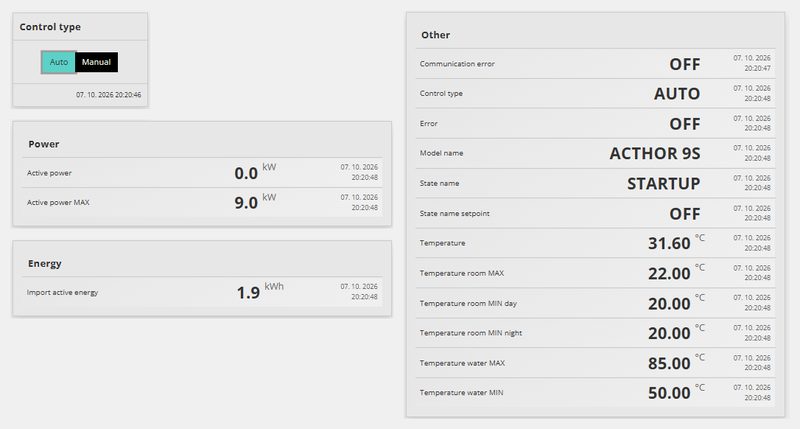

Last measurement van de AC THOR 9s: control type AUTO, communication error OFF
Last measurement van de AC•THOR 9s – control type Auto, geen communicatiefout
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de pagina met apparaatmetingen voor het my-PV-apparaat. Linkerkolom: kaart Control type met schakelaar Auto (geselecteerd, turquoise) en Manual (zwart), tijdstempel 07. 10. 2026 20:20:46. Kaart Power: Active power 0.0 kW; Active power MAX 9.0 kW. Kaart Energy: Import active energy 1.9 kWh. Rechterkaart Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Elke waarde heeft een tijdstempel van 07. 10. 2026 rond 20:20:48.

Wat u ziet Betekenis
Communication error OFF, waarden worden uitgelezen De communicatie werkt.
Communication error ON, alle waarden zijn 0 Geen communicatie – de instellingen komen niet overeen. Controleer Punt 4 en Punt 6.2, of zie Veelvoorkomende problemen.

7.2 Sturing door Reduxi inschakelen

Selecteer in het vak Control type van de apparaatweergave Auto. Pas dan bereiken de commando's van de Reduxi-strategie het my-PV-apparaat. Bij Manual wordt het apparaat niet door de strategie aangestuurd.

ℹ️
Voorwaarde: netmeting Sturing op basis van PV-overschot heeft het vermogen op het netaansluitpunt nodig. Dit komt ofwel van de slimme meter van de PV-installatie, uitgelezen via de omvormer, ofwel – als het my-PV-apparaat het enige apparaat op de Reduxi Controller is – van een aparte energiemeter / slimme meter. In beide gevallen moet deze al zijn ingesteld in de Reduxi-webinterface en waarden leveren.

Volgende stap: kies en configureer de strategie – zie Strategies for the Reduxi Controller onder Gerelateerde artikelen.

✓ Samenvatting

Voorbereiding (Punt 1–3): Zorg dat de my-PV-handleiding, een Reduxi Controller, een netmeting (slimme meter van de PV-omvormer of een aparte meter) en een my-PV AC•THOR, AC•THOR 9s of AC ELWA 2 klaarliggen. Het my-PV-apparaat en de controller bevinden zich via een router in hetzelfde netwerk.

my-PV-apparaat (Punt 4): Stel het regeltype op het display (of in de my-PV-webinterface) in op Modbus TCP en reserveer een vast IP-adres in de router.

Toevoegen aan Reduxi (Punt 5–6): Open de Reduxi-webinterface via de app (tunnel) of een browser, voeg device type HVAC / type myPV toe, voer het IP-adres in (poort 502, Modbus unit ID 1) en voer de communicatietest uit.

In gebruik nemen (Punt 7): Controleer de laatste meting (communication error OFF), stel het regeltype in op Auto en configureer de strategie. De netmeting (slimme meter van de PV-omvormer of een aparte meter) moet al zijn ingesteld.

→ Veelvoorkomende problemen

Probleem Oplossing
De test mislukt met "Unable to communicate … on port 501", de ping slaagt Het netwerk werkt, maar de poort is onjuist of Modbus TCP is niet actief. Stel de poort in op 502 en controleer of het regeltype op het my-PV-apparaat Modbus TCP is.
De test mislukt, de ping slaagt niet Het my-PV-apparaat is niet bereikbaar: controleer het IP-adres en of het apparaat en de controller zich in hetzelfde netwerk bevinden.
De verbinding werkte, maar viel daarna weg Het my-PV-apparaat heeft waarschijnlijk een nieuw IP-adres van de router gekregen. Reserveer een vast IP-adres in de router en voer dit in de Reduxi-webinterface in.
Er worden metingen getoond, maar het apparaat volgt de strategie niet Stel het regeltype in op Auto, controleer of Regulated devices voor de strategie is aangevinkt, of er een strategie actief is en of de netmeting waarden levert.
Het my-PV-apparaat ontvangt tegenstrijdige setpoints Zorg dat het apparaat niet ook rechtstreeks door een omvormer of batterijsysteem wordt aangestuurd – alleen de Reduxi Controller stelt het vermogen in.
De controller kan niet worden geopend via reduxi.local Voer in plaats daarvan het IP-adres van de controller in (apparatenlijst van de router of Reduxi app → Reduxi devices), of gebruik de tunnelverbinding in de Reduxi app.
