Fronius Wattpilot (OCPP) verbinden met de Reduxi controller
Verbind de Fronius Wattpilot-laadpaal via OCPP 1.6J met de Reduxi Controller, zodat de Controller het laden kan volgen en sturen op basis van PV-overschot en belastingsbeheer.
Tekstbeschrijving van deze afbeelding

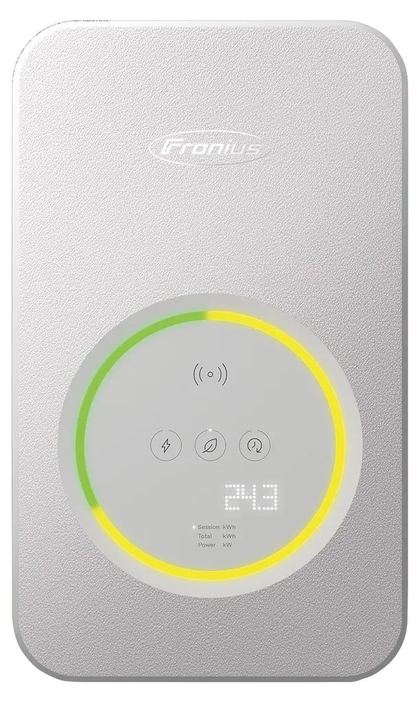

Productfoto van een Fronius Wattpilot-wandunit op een witte achtergrond: een rechthoekige lichtgrijze behuizing met afgeronde hoeken en een getextureerd oppervlak. Het Fronius-logo zit bovenaan. In het onderste deel zit een rond paneel met een lichtring die linksboven groen en rechts en onderaan geel is. In de ring: een draadloos symbool, drie ronde pictogrammen (bliksemschicht, blad, meter), een matrixdisplay met 243 en drie kleine regels tekst, Session kWh, Total kWh, Power kW.
Tekstbeschrijving van deze afbeelding

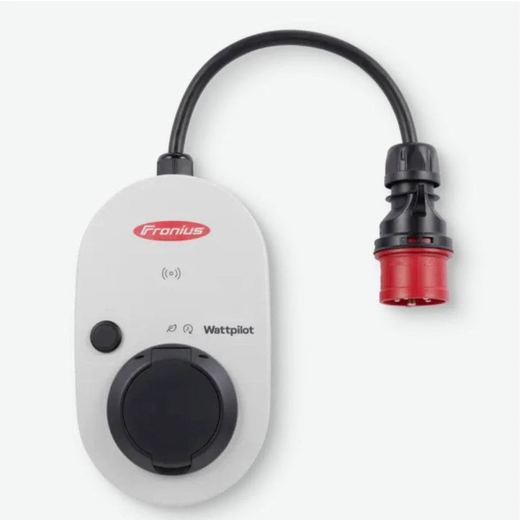

Productfoto van een Fronius Wattpilot op een lichte achtergrond. Een afgeronde ovale lichtgrijze behuizing met het rode Fronius-logo bovenaan, daaronder een klein draadloos/RFID-symbool, links een ronde zwarte knop, de tekst Wattpilot met twee kleine pictogrammen en onderaan een zwart Type 2-laadstopcontact met een klepje. Een zwarte kabel verlaat de bovenkant van de behuizing in een lus en eindigt rechts in een zwart-rode CEE-stekker. Het rechterdeel van de afbeelding is wit.
1 Technische documentatie
De Fronius Wattpilot ondersteunt OCPP 1.6J (Open Charge Point Protocol, JSON via WebSocket). In deze opstelling fungeert de Reduxi Controller als lokale OCPP-server (central system) en maakt de Wattpilot als charge point verbinding met de Controller – een cloudservice is niet nodig.
ws:// (lokaal)Documenten van de fabrikant:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – ondersteunde OCPP-berichten, configuratieparameters en activering in de app
- Open Charge Alliance – OCPP 1.6-specificatie
2 Benodigde apparatuur
- Fronius Wattpilot, geïnstalleerd en in bedrijf gesteld door een gekwalificeerd elektricien
- Wattpilot verbonden met hetzelfde lokale netwerk als de Reduxi Controller (Wi‑Fi of LAN via router)
- Smartphone met de Fronius Solar.wattpilot-app, verbonden met de Wattpilot
- Reduxi Controller met een bekend, vast IP-adres (bijv.
192.168.31.73) – dit wordt in de Reduxi Configurator getoond als Controller OCPP JSON 1.6 URL wanneer u het apparaat toevoegt, of staat in de router - Serienummer van de Wattpilot (te zien in de app en op het typeplaatje, bijv.
91099800) - Laptop of tablet met internettoegang voor de Reduxi Configurator
3 Systeemoverzicht
De Wattpilot zet een WebSocket-verbinding op met de Reduxi Controller en identificeert zich met zijn serienummer. De Controller koppelt de verbinding aan het apparaat met dezelfde device identifier, leest daarna metingen uit en stuurt laadlimieten.
| Onderdeel | Rol | Adres / instelling |
|---|---|---|
| Reduxi Controller | OCPP-server (central system) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | OCPP-client (charge point) | Maakt verbinding met de bovenstaande URL + zijn serienummer |
| Volledige URL die de Wattpilot gebruikt | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (onversleuteld) of wss:// toe. De Reduxi Controller gebruikt ws://. Externe OCPP-servers vereisen altijd wss://.4 OCPP configureren in de Wattpilot-app
4.1 OCPP inschakelen
Tekstbeschrijving van deze afbeelding

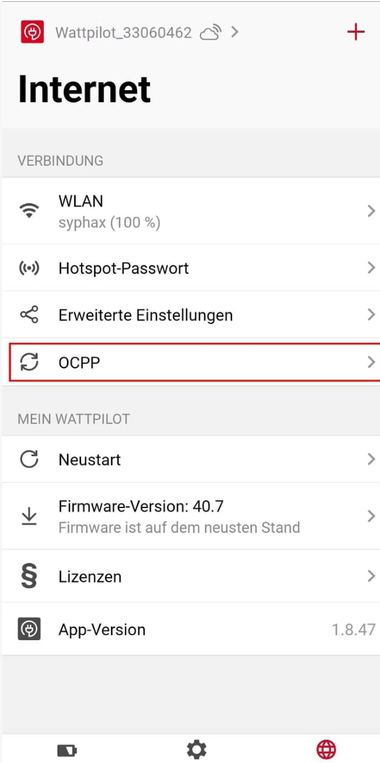

Schermafbeelding van een app-scherm op een mobiele telefoon met de titel Internet. Koptekst: apparaatnaam Wattpilot_33060462 met een wolkpictogram en pijl, rood plusicoon rechts. Sectie VERBINDUNG [Verbinding]: WLAN [Wi-Fi] met netwerk syphax (100 %); Hotspot-Passwort [Hotspot-wachtwoord]; Erweiterte Einstellungen [Geavanceerde instellingen]; OCPP (gemarkeerd met een rode rechthoek). Sectie MEIN WATTPILOT [Mijn Wattpilot]: Neustart [Herstart]; Firmware-Version: 40.7 met de tekst Firmware ist auf dem neusten Stand [Firmware is up-to-date]; Lizenzen [Licenties]; App-Version 1.8.47. Elke rij behalve App-Version heeft rechts een pijl. Onderbalk: batterijpictogram, tandwielpictogram, wereldbolpictogram (rood, geselecteerd). Het rechterdeel van de afbeelding is wit.
4.2 OCPP-serverinstellingen
Tik op OCPP-Server en voer de volgende waarden in:
| Veld (DE / EN) | Waarde |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | leeg |
| Passwort / Password | leeg |
| Host | IP-adres van de Reduxi Controller, bijv. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – verplicht |
De app toont dan het volledige adres, bijv. ws://192.168.31.73/ocpp/1.6/json/91099800. Tik op Änderungen speichern / Save. De URL van de Controller wordt ook getoond in de Reduxi Configurator (zie Punt 6.2).
Tekstbeschrijving van deze afbeelding

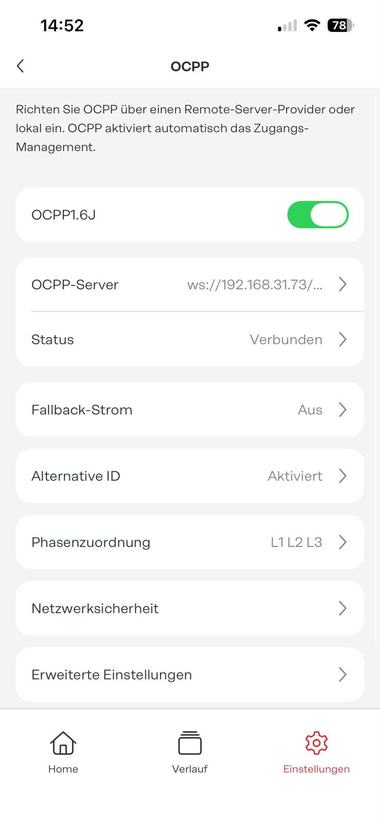

Schermafbeelding van een app-scherm op een mobiele telefoon (statusbalk: tijd 14:52, signaal, Wi-Fi, batterij 78) met de titel OCPP en een terugpijl linksboven. Inleidende tekst in het Duits: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [OCPP instellen via een externe serverprovider of lokaal. OCPP activeert automatisch het toegangsbeheer.] Instellingsrijen: OCPP1.6J: schakelaar aan (groen); OCPP-Server: ws://192.168.31.73/... met pijl; Status: Verbunden [Verbonden] met pijl; Fallback-Strom [Terugvalstroom]: Aus [Uit]; Alternative ID: Aktiviert [Geactiveerd]; Phasenzuordnung [Fasetoewijzing]: L1 L2 L3; Netzwerksicherheit [Netwerkbeveiliging] met pijl; Erweiterte Einstellungen [Geavanceerde instellingen] met pijl. Onderste navigatiebalk: Home, Verlauf [Geschiedenis], Einstellungen [Instellingen] (geselecteerd, rood tandwielpictogram). Het rechterdeel van de afbeelding is wit.
Tekstbeschrijving van deze afbeelding

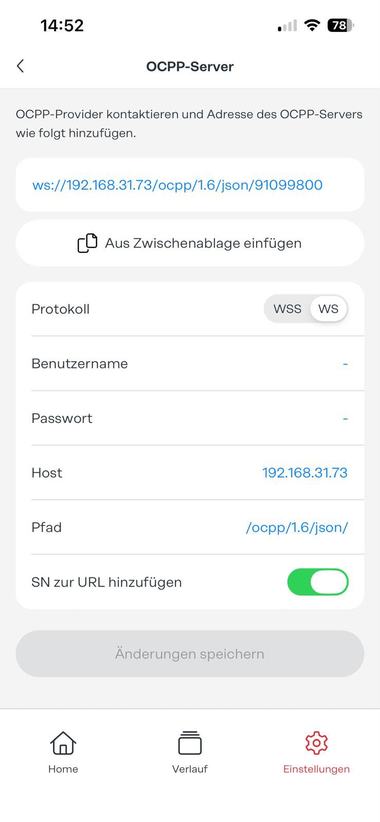

Schermafbeelding van een app-scherm op een mobiele telefoon (statusbalk: tijd 14:52, signaal, Wi-Fi, batterij 78) met de titel OCPP-Server en een terugpijl linksboven. Inleidende tekst in het Duits: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Neem contact op met de OCPP-provider en voeg het adres van de OCPP-server als volgt toe.] Blauwe linktekst in een vak: ws://192.168.31.73/ocpp/1.6/json/91099800. Knop: Aus Zwischenablage einfügen [Plakken van klembord]. Lijst met instellingen: Protokoll: schakelaar WSS / WS met WS geselecteerd; Benutzername [Gebruikersnaam]: - (streepje, leeg); Passwort [Wachtwoord]: - (streepje, leeg); Host: 192.168.31.73; Pfad [Pad]: /ocpp/1.6/json/; SN zur URL hinzufügen [Serienummer aan URL toevoegen]: schakelaar aan (groen). Daaronder: een grijze knop Änderungen speichern [Wijzigingen opslaan] (inactief). Onderste navigatiebalk: Home, Verlauf [Geschiedenis], Einstellungen [Instellingen] (geselecteerd, rood tandwielpictogram). Het rechterdeel van de afbeelding is wit.
4.3 Overige OCPP-opties
| Optie | Aanbeveling |
|---|---|
| Status | Toont Not connected, Started, Connected of Connected and accepted. Nadat het apparaat in Reduxi is toegevoegd, moet hier Verbunden / Connected staan. |
| Fallback-Strom / Fallback current | Laadstroom die de Wattpilot gebruikt als de OCPP-verbinding met de Controller wegvalt. Stel een waarde in die veilig is voor de huisaansluiting. |
| Phasenzuordnung / Phase assignment | Toewijzing van de fasen van de Wattpilot aan de netfasen (bijv. L1 L2 L3). Moet overeenkomen met de bedrading, zodat het belastingsbeheer de juiste fase terugregelt. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Ongewijzigd laten. |
5 Inloggen op de Reduxi-webinterface
De Reduxi Configurator kunt u op afstand via de tunnelverbinding in de Reduxi app of lokaal in een webbrowser in hetzelfde netwerk openen. Beide leiden naar dezelfde webinterface.
Op afstand
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://192.168.31.73) of http://reduxi.local.admin · Wachtwoord: admin (fabrieksinstelling).Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
ws://<Controller IP>/ocpp/1.6/json.6 De Wattpilot toevoegen aan Reduxi
6.1 Basisinstellingen
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). Laat onder Include to strategy Energy manager → Regulated devices aangevinkt en klik op Next.Tekstbeschrijving van deze afbeelding

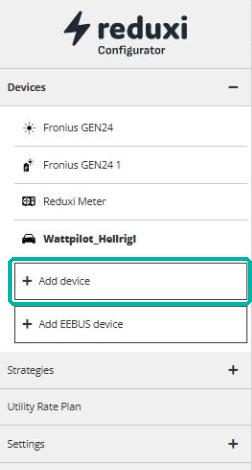

Schermafbeelding van het linkermenu van de Reduxi Configurator (logo reduxi met het woord Configurator erboven). Sectie Devices (uitgeklapt, minteken) met de items: Fronius GEN24 (zonpictogram), Fronius GEN24 1 (omvormerpictogram), Reduxi Meter (meterpictogram), Wattpilot (autopictogram, vetgedrukt, het huidige item). Daaronder: een knop + Add device, gemarkeerd met een turquoise rechthoek, en een knop + Add EEBUS device. Overige menu-items: Strategies (plusteken), Utility Rate Plan, Settings (plusteken). Het rechterdeel van de afbeelding is wit.
Tekstbeschrijving van deze afbeelding

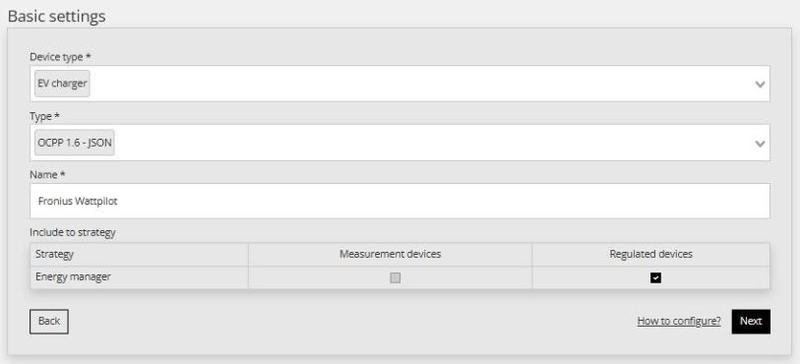

Schermafbeelding van de wizardstap Basic settings in de Reduxi Configurator. Device type *: EV charger (keuzelijst). Type *: OCPP 1.6 - JSON (keuzelijst). Name *: Fronius Wattpilot. Sectie Include to strategy: tabel met de kolommen Strategy, Measurement devices, Regulated devices. Eén rij: Strategy: Energy manager; Measurement devices: selectievakje niet aangevinkt (grijs); Regulated devices: selectievakje aangevinkt. Knoppen: Back (omlijnd, links), link How to configure? en Next (zwart, rechts).
6.2 Communicatie-instellingen
| Veld | Waarde |
|---|---|
| Apparaat-ID |
Serienummer van de Wattpilot, bijv. 91099800 – precies het nummer aan het einde van de URL in de app |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE of Manual override met de zekeringwaarde, bijv. 32 A (22 kW) of 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | leeg – alleen nodig als parallel een externe OCPP-backend wordt gebruikt |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | alleen-lezen, bijv. ws://192.168.31.73/ocpp/1.6/json – dit is het adres dat u in de app invoert (zie Punt 4.2) |
Wattpilot_91099800 → 91099800) en aan het einde van de OCPP-URL. Zonder de juiste identifier kan de Controller de binnenkomende OCPP-verbinding niet koppelen en toont hij geen gegevens.Tekstbeschrijving van deze afbeelding
Schermafbeelding van het bovenste deel van het formulier Communication channel and device configuration in de Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (keuzelijst). Charger type *: AC (keuzelijst). Energy counter: Default (keuzelijst). Allocate power to EVSE when EV is not connected to EVSE: Default (keuzelijst). Per phase max. current *: Manual override (keuzelijst). Per phase max. current manual override: 32; hulptekst: In effect when manual override is selected. Het volgende label, Forward communication to backend OCPP server, is aan de onderrand afgesneden.
Controleer de waarden en klik op Done om het apparaat op te slaan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het onderste deel van het formulier Communication channel and device configuration in de Reduxi Configurator. Forward measurements to backend OCPP server once every: lege keuzelijst. Allow new charging session: Always (keuzelijst). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Knoppen: Back (omlijnd, links), link How to configure? en Done (zwart, rechts). Een muisaanwijzer is zichtbaar in het midden.
6.3 Communicatie testen
Bij OCPP maakt de Wattpilot zelf verbinding met de Controller – het IP-adres van de Wattpilot is niet nodig. Open het apparaat opnieuw (Devices → [Wattpilot] → Details) en klik rechtsonder op Test communication.
1 zijn en de Device identifier moet het serienummer van de Wattpilot tonen. Het definitieve bewijs zijn de live waarden onder Last measurements.Tekstbeschrijving van deze afbeelding

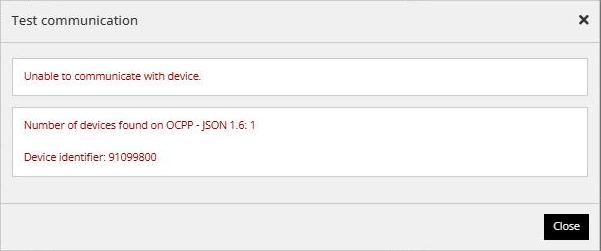

Schermafbeelding van het dialoogvenster Test communication in de Reduxi Configurator (sluitkruisje rechtsboven). Eerste vak in rode tekst: Unable to communicate with device. Tweede vak in rode tekst: Number of devices found on OCPP - JSON 1.6: 1, daarna Device identifier: 91099800. Knop: Close (zwart, rechtsonder). De rechterrand van de afbeelding is wit.
- Number of devices found on OCPP – JSON 1.6 toont hoeveel laadpalen via OCPP met de Controller zijn verbonden.
-
Device identifier moet het serienummer van de Wattpilot tonen (bijv.
91099800). Als deze niet verschijnt, is de Wattpilot niet verbonden – controleer de instellingen in de app (zie Punt 4.2). - In de Wattpilot-app moet de OCPP-status Verbunden / Connected tonen.
- Eindcontrole: live waarden en Communication error =
OFF(zie Punt 7).
7 De metingen controleren
Open Devices → [Wattpilot] → Last measurements:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparaatpagina van Reduxi met de tabbladen Last measurements (geselecteerd), Analyze, Archive, Details. Kaart Control type: schakelaar met Auto (geselecteerd, turquoise), Manual, Off (zwart); tijdstempel 14. 10. 2026 19:00:57. Kaart Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (geen waarde, eenheid A). Kaart Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Kaart Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Kaart Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Elke waarde heeft een tijdstempel van 14. 10. 2026 rond 19:01. Rechtsboven staat een muisaanwijzer.
| Waarde | Betekenis |
|---|---|
| Control type |
Auto = gestuurd door de Reduxi-strategie · Manual · Off
|
| Current L1 / L2 / L3 | Laadstroom per fase |
| Max. current per phase | Maximale stroom van de laadpaal (bijv. 32 A) |
| Active power / Max. active power | Actueel laadvermogen en maximaal vermogen (bijv. 22.1 kW) |
| Import active energy / session | Totaal geladen energie en energie van de huidige sessie |
| Communication error | Moet OFF zijn
|
| State name | Actuele status van de laadpaal, bijv. AVAILABLE als er geen auto is aangesloten |
✓ Samenvatting
Voorbereiding (Punt 1–3): Wattpilot en Reduxi Controller in hetzelfde netwerk, Controller met vast IP-adres, serienummer van de Wattpilot bij de hand.
Wattpilot-app (Punt 4): OCPP1.6J inschakelen, protocol WS, host = IP-adres van de Controller, pad /ocpp/1.6/json/, “SN zur URL hinzufügen” aan (verplicht).
Toevoegen aan Reduxi (Punt 5–6): EV charger · OCPP 1.6 - JSON, device identifier = serienummer, connector 1, AC.
In gebruik nemen (Punt 7): de app toont “Connected”, Reduxi toont live waarden en communication error OFF.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De appstatus blijft “Started” / “Not connected” | Controleer of “SN zur URL hinzufügen” aan staat, controleer dan de host (IP-adres van de Controller), het protocol WS (niet WSS), het pad /ocpp/1.6/json/ en of beide apparaten zich in hetzelfde netwerk bevinden. |
| De app toont “Connected”, maar Reduxi toont geen gegevens | De device identifier in Reduxi moet exact overeenkomen met het serienummer aan het einde van de URL (bijv. 91099800). “SN zur URL hinzufügen” moet aan staan. |
| Verbinding verloren na een herstart van de router | De Controller heeft een nieuw IP-adres gekregen. Reserveer een vast IP-adres in de router en werk de host in de app bij. |
| Ongewenst laadgedrag als de Controller offline is | Stel in het OCPP-menu van de app een Fallback current in (zie Punt 4.3). |
| Het belastingsbeheer regelt de verkeerde fase terug | Controleer de fasetoewijzing in de app en in Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| De auto begint niet met laden | OCPP activeert toegangsbeheer – controleer in Reduxi of Allow new charging session = Always is ingesteld. |
