Een FOX ESS G-Max C&I hybride omvormer verbinden met de Reduxi controller
Verbind een FOX ESS G-Max C&I hybride omvormer via Modbus TCP/IP met de Reduxi Controller, activeer de afstandsbediening op de omvormer en voeg de omvormer toe in de Configurator.
Tekstbeschrijving van deze afbeelding

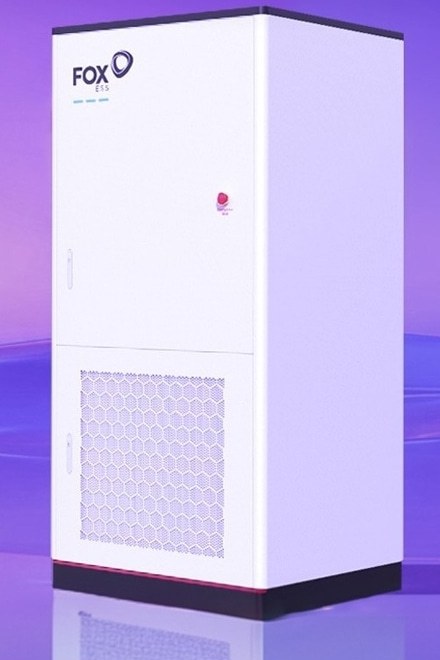

Foto (productrender) van een hoge witte kast, schuin gezien op een paarse verloopachtergrond met een reflecterende vloer. Het logo 'FOX ESS' staat linksboven op de voordeur, met drie korte cyaan streepjes eronder. Rechts op de bovenste deur zit een kleine rode ronde knop of markering met piepkleine tekst. Het onderste deel van de voorkant heeft een ventilatierooster met zeshoekpatroon en een donkere sokkel. Beide deuren hebben links een kleine verticale handgreep.
1 Technische documentatie
De FOX ESS G-Max is een C&I hybride omvormer. De Reduxi Controller communiceert er via het lokale netwerk mee via Modbus TCP/IP, leest de meetwaarden uit en stuurt de commando's van de Reduxi-strategieën. De instellingen op de omvormer voert u rechtstreeks in op de interface van de omvormer.
Documenten van de fabrikant:
- FOX ESS-website – productinformatie en contact (web, EN)
- FOX ESS-downloads – datasheets, handleidingen en andere documenten (web, EN)
2 Benodigde apparatuur
- Reduxi Controller (geïnstalleerd en online)
- FOX ESS G-Max hybride omvormer, in bedrijf gesteld
- LAN-verbinding van de omvormer met hetzelfde netwerk als de Reduxi Controller (router of switch)
- Toegang tot de interface van de omvormer om de netwerkinstellingen en het regeltype te wijzigen
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Systeemoverzicht en bedrading
De Reduxi Controller en de omvormer communiceren via het lokale netwerk. Er is geen extra gateway nodig. De router verbindt het systeem ook met internet.
Tekstbeschrijving van deze afbeelding

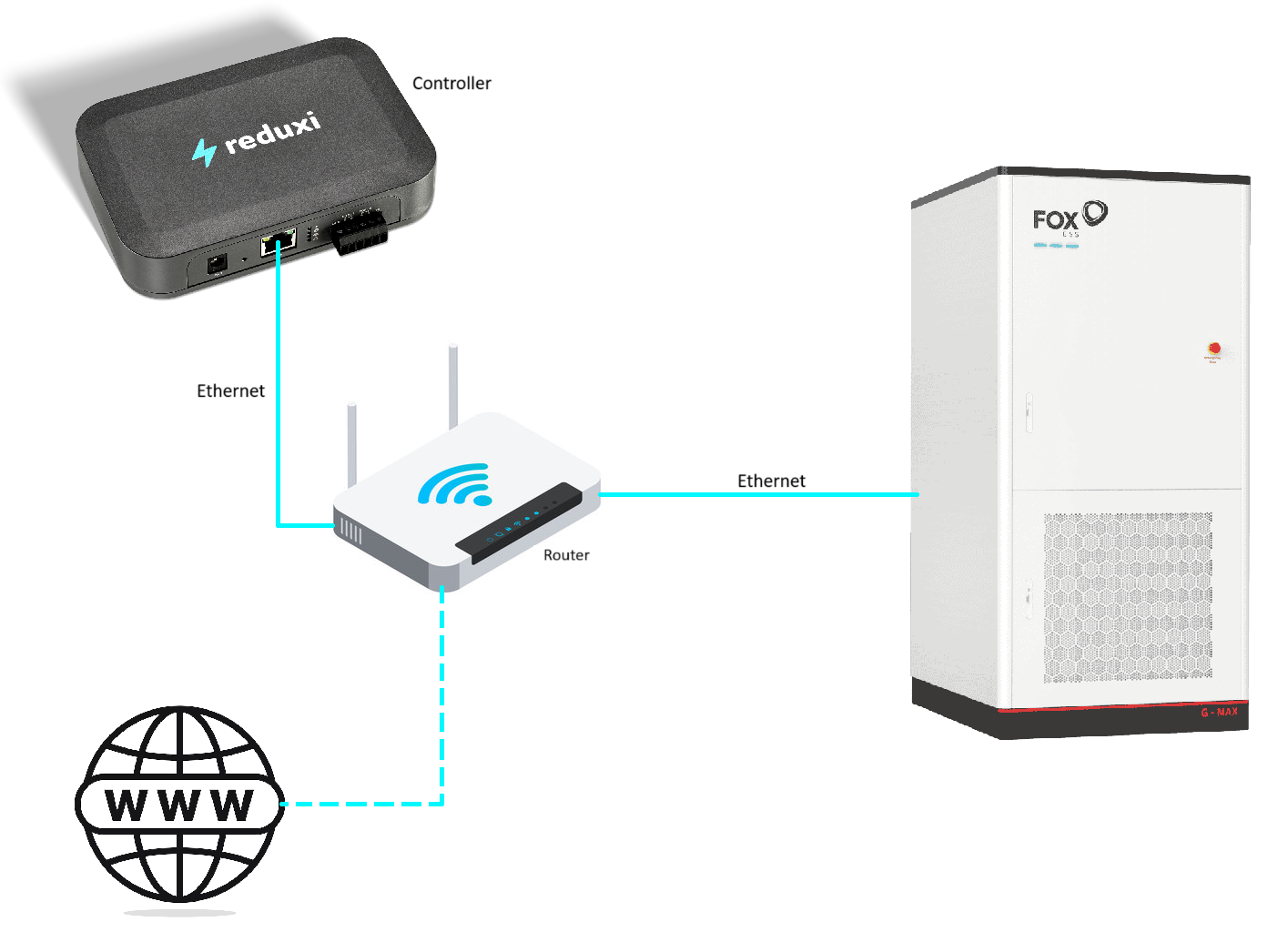

Schema van de netwerkverbinding. Linksboven: de Reduxi controller (donkergrijs vak met het reduxi-logo, label 'Controller'), met een Ethernetkabel (cyaan lijn, label 'Ethernet') naar beneden naar een Wi-Fi-router (label 'Router'). Vanaf de router loopt een tweede cyaan lijn met het label 'Ethernet' naar rechts naar een hoge witte kast met het logo FOX ESS en de aanduiding G-MAX (de FOX ESS G-Max). Vanaf de router loopt een gestippelde cyaan lijn naar beneden naar een wereldbolpictogram met de tekst 'WWW' linksonder (internet).
| Verbinding | Van | To | Opmerking |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Hetzelfde netwerk als de omvormer |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Poort 502, statisch IP-adres |
| LAN | Router | Internet | Nodig voor de Reduxi Cloud en de app |
4 De omvormer configureren
Op de omvormer zijn twee instellingen nodig voordat Reduxi verbinding kan maken. Beide voert u rechtstreeks in op de interface van de omvormer.
4.1 Een statisch IP-adres instellen
Tekstbeschrijving van deze afbeelding

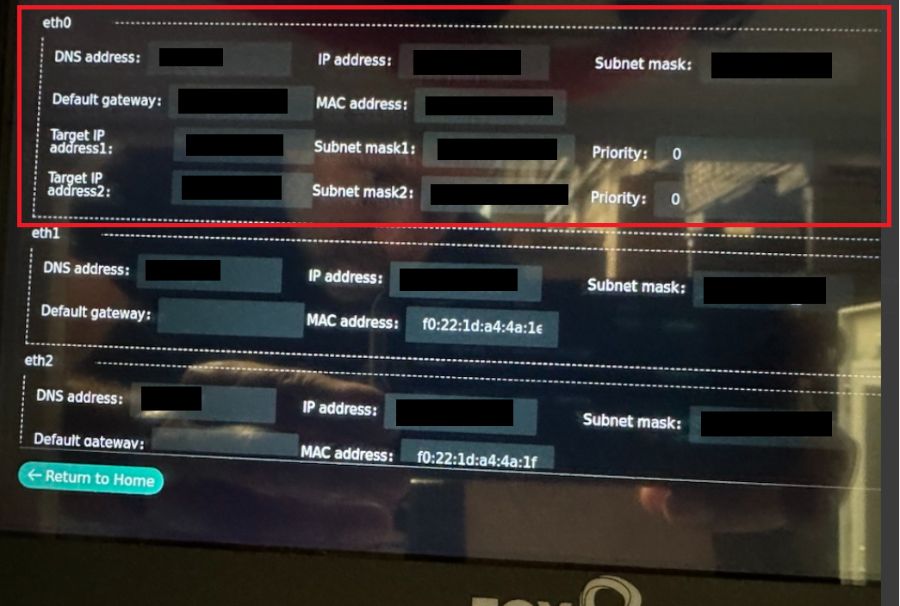

Foto van een donker touchscreen van de FOX ESS G-Max (logo 'FOX' deels zichtbaar onderaan) met een pagina met netwerkinstellingen en reflecties op het glas. Drie blokken: eth0 (gemarkeerd met een rode rechthoek), eth1 en eth2. Velden van eth0: DNS address (zwartgemaakt), IP address (zwartgemaakt), Subnet mask (zwartgemaakt), Default gateway (zwartgemaakt), MAC address (zwartgemaakt), Target IP address1 (zwartgemaakt), Subnet mask1 (zwartgemaakt), Priority: 0, Target IP address2 (zwartgemaakt), Subnet mask2 (zwartgemaakt), Priority: 0. Velden van eth1: DNS address (zwartgemaakt), IP address (zwartgemaakt), Subnet mask (zwartgemaakt), Default gateway (leeg), MAC address: f0:22:1d:a4:4a:1(laatste teken afgesneden). Velden van eth2: DNS address (zwartgemaakt), IP address (zwartgemaakt), Subnet mask (zwartgemaakt), Default gateway (leeg), MAC address: f0:22:1d:a4:4a:1f. Linksonder staat een blauwgroene knop 'Return to Home'.
4.2 Afstandsbediening activeren
5 Inloggen op de Reduxi-webinterface
Het apparaat wordt toegevoegd in de Configurator, de webinterface van de Reduxi Controller. U voegt het niet toe in de Reduxi app zelf of in de Reduxi Cloud. U kunt de Configurator op twee manieren openen:
Aanbevolen
http://reduxi.local.Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
reduxi.app) de locatie en kies Manage location → OEM devices → Activate tunnel connection, bevestig met OK en wacht ongeveer 30 seconden. Klik daarna op Go to controller. De Configurator opent zonder wachtwoord in een nieuw tabblad.http://reduxi.local in. Het IP-adres staat in de apparatenlijst van de router of in de app onder Reduxi devices.admin · Wachtwoord admin (fabrieksinstelling). Is dit tijdens de installatie gewijzigd, gebruik dan het gewijzigde wachtwoord. Dit is niet het wachtwoord van uw Reduxi-account.Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Dit moet u zien:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Home-pagina van de Reduxi Configurator. Linkermenu met het logo reduxi Configurator; sectie Devices (uitgeklapt) met de items Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 en P1 WiFi / Ultra, daarna de knoppen Add device en Add EEBUS device; daaronder: Strategies (+), Utility Rate Plan, Settings (+). Bovenbalk: titel Home, groen linkpictogram en groen wolkpictogram rechts. Hoofdgedeelte: tijd 14:53:27 en een energiestroomdiagram met in het midden een huis met 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW en 3.700 kW, EV charger (streepje) en HVAC (streepje). Kleine voettekst rechtsonder.
admin-login is niet uw Reduxi-account. reduxi.local werkt alleen in hetzelfde netwerk als de controller.6 Het apparaat aan Reduxi toevoegen
Open eerst de Configurator, zie Punt 5. Het apparaat wordt met de wizard in twee stappen toegevoegd.
6.1 Basisinstellingen

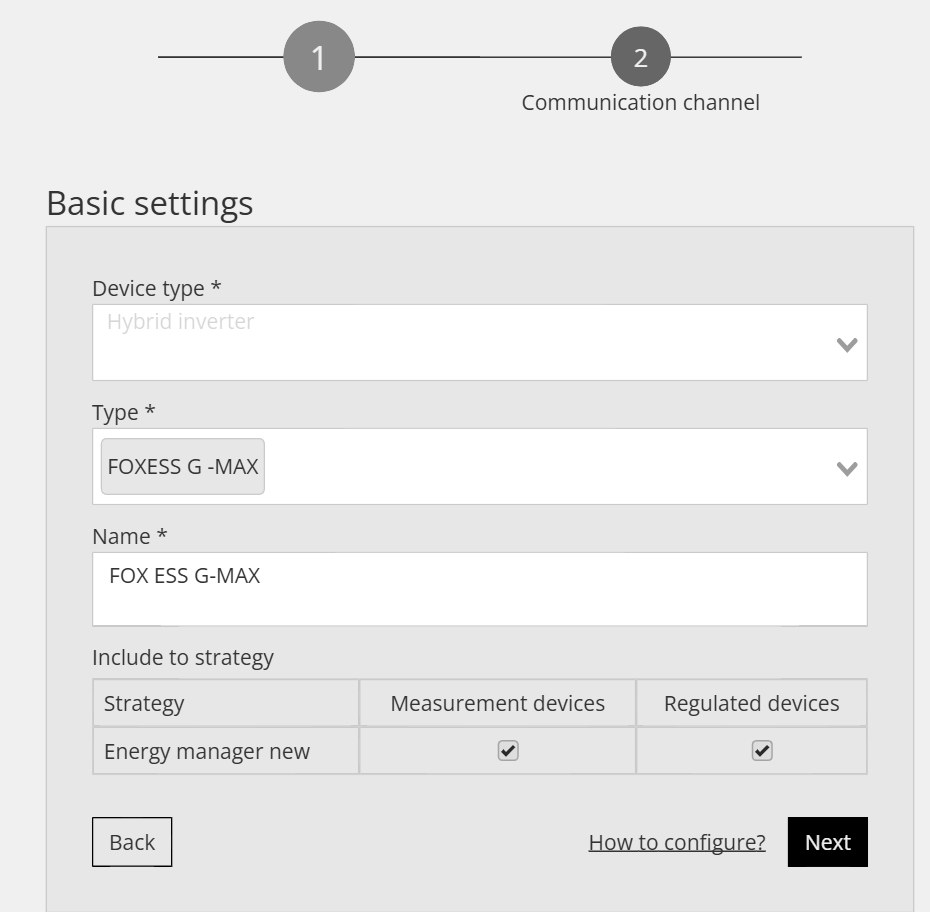

FOX ESS G-Max. Vink de strategieën aan waaraan de omvormer moet deelnemen en klik op Next.Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparatenlijst in het linkermenu van de Reduxi Configurator. Kop 'Devices'. Rijen, van boven naar beneden (elk met een klein, nauwelijks zichtbaar pictogram): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Onder de lijst twee knoppen: '+ Add device', gemarkeerd met een rode rechthoek, en '+ Add EEBUS device'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard voor het toevoegen van een apparaat in de Reduxi Configurator, 'Basic settings'. Stapindicator bovenaan: stap 1 en stap 2 (cirkel 2 met het label 'Communication channel'). Device type *: Hybrid inverter (grijze tekst). Type *: FOXESS G -MAX (geselecteerde tag). Name *: FOX ESS G-MAX. Tabel 'Include to strategy' met de kolommen Strategy, Measurement devices, Regulated devices; rij 'Energy manager new': beide selectievakjes aangevinkt. Knoppen: Back (links), link 'How to configure?' en Next (rechts, zwart).
6.2 Communicatie-instellingen
In de tweede stap stelt u het communicatiekanaal voor Modbus TCP/IP tussen de Reduxi Controller en de omvormer in.
| Parameter | Waarde |
|---|---|
| Verbinding | TCP/IP |
| IP | IP-adres van de FOX ESS G-Max (het statische adres uit Punt 4.1). Met Scan for IP kunt u het in het netwerk zoeken. |
| Poort |
502 (standaard) |
| Extended IP recovery | Laat ingeschakeld (standaard) |
| Modbus unit ID | Dezelfde ID als op de omvormer is ingesteld (standaard 1) |
| Rated power of inverter | Volgens de omvormer (standaard 100 kW) |
| Is electricity meter installed? / Is PV installed? | Stel dit in volgens uw systeem (beide staan standaard aan) |
Tekstbeschrijving van deze afbeelding

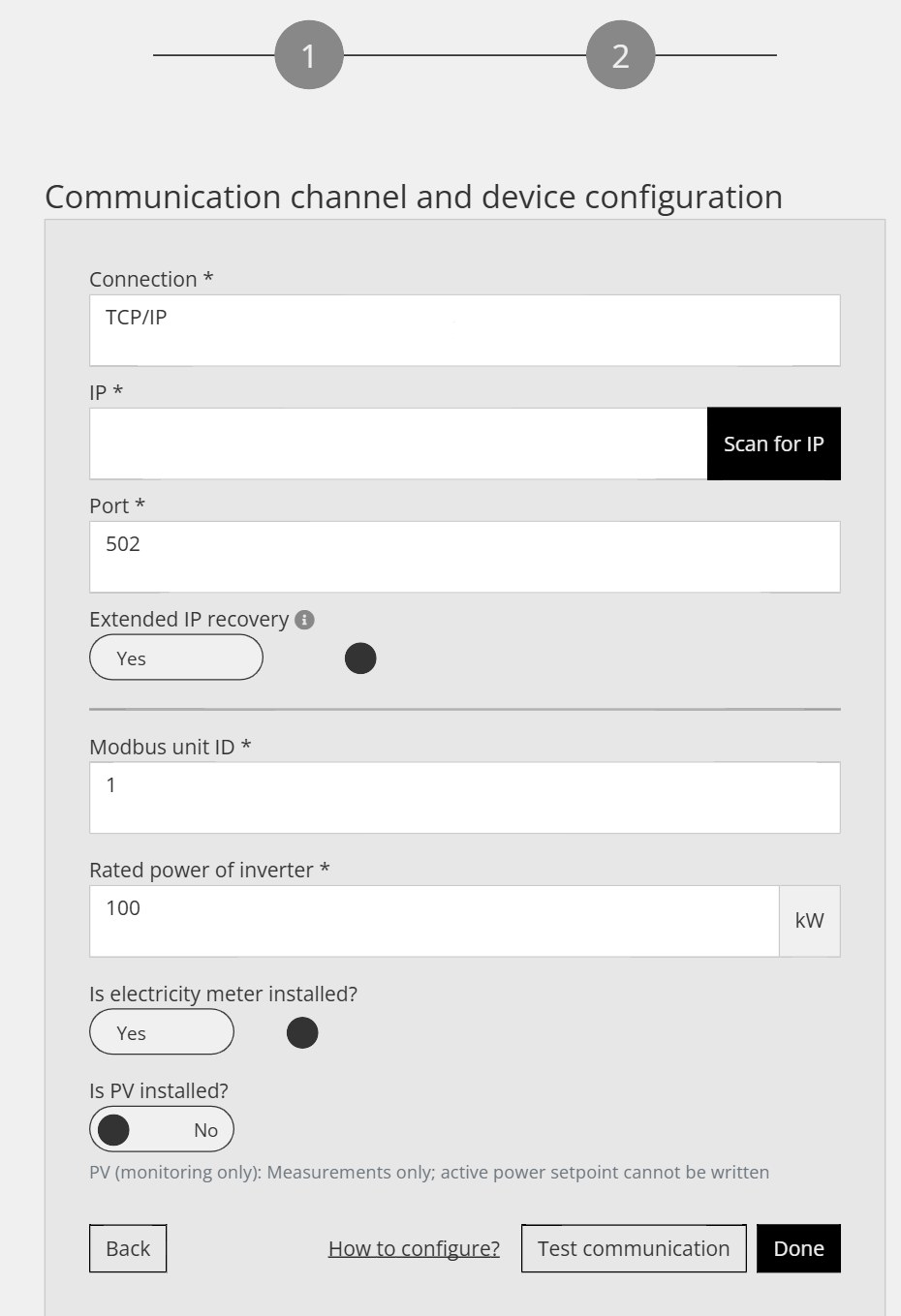

Schermafbeelding van de wizard voor het toevoegen van een apparaat in de Reduxi Configurator, stap 2 van 2 (twee genummerde cirkels bovenaan, cirkel 2 is de huidige stap). Sectietitel: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: leeg, met een zwarte knop 'Scan for IP'. Port *: 502. Extended IP recovery (met infopictogram): schakelaar Yes (aan). Modbus unit ID *: 1. Rated power of inverter *: 100, eenheid kW. Is electricity meter installed?: schakelaar Yes (aan). Is PV installed?: schakelaar No (uit); hint: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Knoppen onderaan: Back (links), link 'How to configure?', Test communication en Done (zwart).
6.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Modbus TCP/IP-verbinding eenmalig gecontroleerd. Er wordt niets opgeslagen. Is het resultaat in orde, klik dan op Done. Pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster Test communication in de Reduxi Configurator (sluitkruisje rechtsboven, donkere knop Close rechtsonder). Groene tekst in een wit vak: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Extra parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (deels afgesneden in de afbeelding); PV_POWER_ACTIVE_MAX: 0.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het dialoogvenster 'Test communication' van de Reduxi Configurator met een sluitkruisje rechtsboven en een zwarte knop 'Close' rechtsonder. Tekst in rood: 'Unable to communicate with device.' Detailvak in rood: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Daarna: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' en '--- 192.0.2.10 ping statistics ---' en '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 De metingen controleren
7.1 De metingen controleren
Open Devices → FOX ESS G-Max → Last measurements. De waarden laten zien of de omvormer correct communiceert.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Last measurements' van een apparaat in de Reduxi Configurator. Tabbladen: Last measurements (actief), Analyze, Archive. Rechtsboven: vernieuwingskeuzelijst 'Without refreshing' en een verversknop. Kaart 'Control type': knoppen Auto (lichtgroen) en Manual (donker, geselecteerd); tijdstempel 14. 03. 2025 12:49:13. Alle onderstaande waarden hebben tijdstempel 14. 03. 2025 12:49:01, tenzij anders vermeld. Kaart PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leeg (eenheid kW); enumeration.PV_STATE_NAME: CONNECTED. Kaart Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kaart Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kaart Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kaart Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leeg (kW); Grid export active power limit: leeg (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kaart Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (tijdstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Regelgedrag
Voor sturing door de Reduxi-strategieën opent u in de Reduxi Configurator Devices → FOX ESS G-Max en stelt u het regeltype in op AUTO. Pas dan beïnvloeden de commando's van de strategie de batterij.
Om de energiekosten te verlagen met dynamische prijzen en tarieven, stelt u de strategie in zoals beschreven in Strategies for Reduxi controller. Nadat het apparaat is toegevoegd, kunt u het volgen en bedienen in de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (Punt 1–3): Controleer de informatie van de fabrikant, verbind de Reduxi Controller en de omvormer met hetzelfde netwerk en noteer het IP-adres van de omvormer.
FOX ESS G-Max (Punt 4): Stel een statisch IP-adres in en activeer de afstandsbediening op de omvormer.
Toevoegen aan Reduxi (Punt 5–6): Open de Configurator, voeg een Hybrid inverter van het type FOX ESS G-Max toe, voer IP-adres, poort 502, unit ID en nominaal vermogen in, voer Test communication uit en klik op Done.
In gebruik nemen (Punt 7): Controleer de laatste metingen en stel het regeltype in op AUTO, zodat de strategieën de batterij kunnen aansturen.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of het IP-adres in Reduxi het huidige adres van de omvormer is, of de poort 502 is en of de unit ID overeenkomt met die van de omvormer (standaard 1). Controller en omvormer moeten zich in hetzelfde netwerk bevinden en de afstandsbediening moet op de omvormer actief zijn (Punt 4.2). |
| Het apparaat gaat na enige tijd of na een herstart van de router offline | Waarschijnlijk is het IP-adres van de omvormer gewijzigd. Stel op de omvormer een statisch IP-adres in of maak in de router een DHCP-reservering (Punt 4.1) en voer het nieuwe adres in bij Reduxi. |
| Strategiecommando's hebben geen effect op de batterij | Stel het regeltype van het apparaat in de Configurator in op AUTO (Punt 7.2) en controleer of de afstandsbediening op de omvormer actief is. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
U bevindt zich niet in hetzelfde netwerk. Gebruik het IP-adres of de tunnel. |
| De communicatietest mislukt, apparaat offline | Controleer de bereikbaarheid, het IP-adres, poort 1502 en unit ID 71, en of Modbus is ingeschakeld op de omvormer. |
