Etrel INCH Pro- en Core-EV-laders aansluiten op de Reduxi Controller
Sluit een Etrel INCH Pro- of INCH Core-lader via Wi‑Fi met OCPP 1.6 JSON aan op de Reduxi Controller en voeg hem toe in de Configurator.
Tekstbeschrijving van deze afbeelding

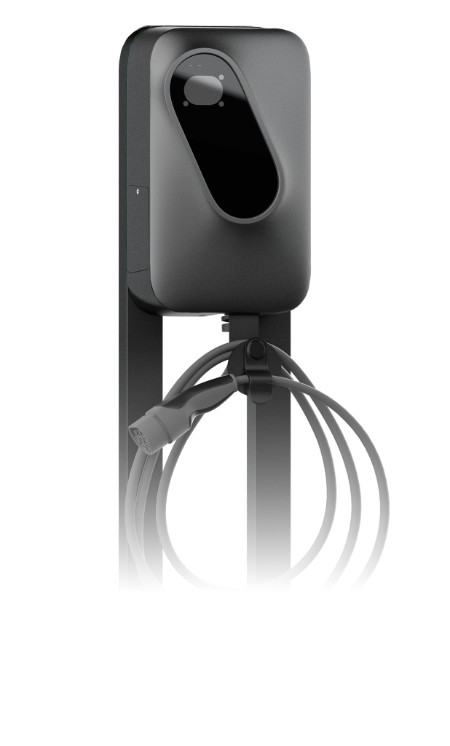

Foto van een aan een paal bevestigde EV-lader op een donkergrijze paal, afgebeeld op een witte achtergrond. De behuizing is donkergrijs met een afgeronde rechthoekige voorkant en een zwart ovaal glazen paneel met bovenaan een klein lichtgrijs indicatorvlak. Een laadkabel met connector ligt in lussen opgerold op een houder onder de behuizing. Het onderste deel van de afbeelding vervaagt naar wit. Er is geen tekst zichtbaar.
1 Technische documentatie
De Etrel INCH Pro- en INCH Core-laders worden via Wi‑Fi met het protocol OCPP 1.6 (JSON) aangesloten op Reduxi. De lader maakt als client verbinding met de OCPP-server van de Reduxi Controller. In de lader voert u de server-URL in die de controller genereert en in Reduxi voert u de charge point identity van de lader in.
Documenten van de fabrikant:
- Etrel-website – productinformatie en contact (web, EN)
- Etrel downloads – datasheets, handleidingen en andere documenten (web, EN)
2 Benodigde apparatuur
- Reduxi Controller (geïnstalleerd en online)
- Etrel INCH Pro- of INCH Core-lader, geïnstalleerd en verbonden met uw Wi‑Fi-netwerk
- Lader en Reduxi Controller in hetzelfde netwerk
- INCH Pro: een computer met een webbrowser. INCH Core: een smartphone met de INCH Core-app
- Beheerderstoegang tot de lader (zie de opmerking hieronder)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Systeemoverzicht en bedrading
De laadpaal en de Reduxi Controller communiceren via het lokale netwerk. De laadpaal maakt verbinding met uw Wi‑Fi en zet de OCPP-verbinding met de controller op.
| Verbinding | Van | To | Opmerking |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Hetzelfde netwerk als de laadpaal |
| Wi‑Fi | Etrel INCH-laadpaal | Router | Nodig voordat de OCPP-instellingen kunnen worden gedaan |
| OCPP 1.6 JSON | Etrel INCH-laadpaal (client) | Reduxi Controller (server) | Server-URL gegenereerd door de controller, zie Punt 6.2 |
4 De laadpaal configureren
4.1 INCH Pro: OCPP-instellingen in de browser
Zodra de laadpaal met uw Wi‑Fi is verbonden, kunt u hem rechtstreeks openen: voer het IP-adres van de laadpaal in een browser in (voorbeeld: 192.168.1.250) en log in met de beheerderstoegang van de laadpaal.
Tekstbeschrijving van deze afbeelding

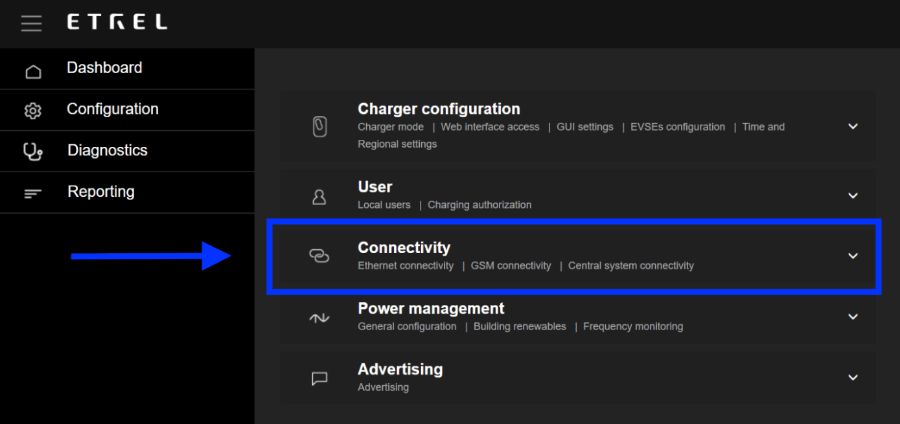

Schermafbeelding van de webinterface van de ETREL-laadpaal, donker thema. Koptekst met een menupictogram en het ETREL-logo. Linkermenu: Dashboard, Configuration, Diagnostics, Reporting. Hoofdgedeelte met een lijst van uitklapbare secties: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). De sectie Connectivity is gemarkeerd met een blauwe rechthoek en een blauwe pijl vanuit het linkermenu wijst ernaar.
Tekstbeschrijving van deze afbeelding

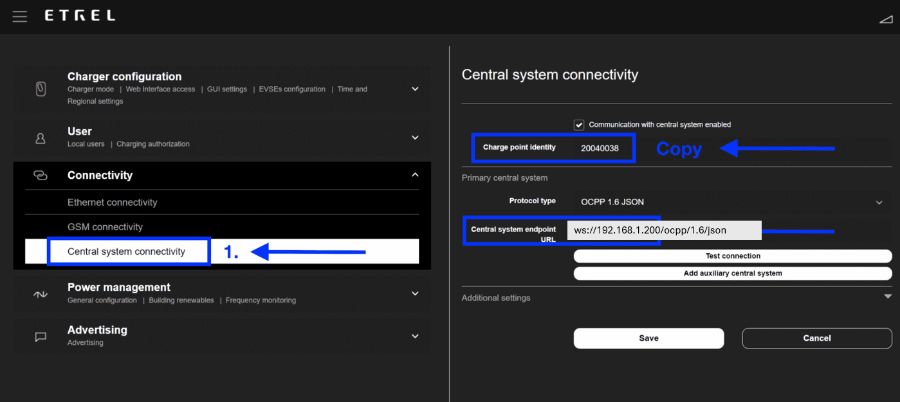

Schermafbeelding van de webinterface van de ETREL-laadpaal, donker thema, pagina Central system connectivity. Links: menusecties Charger configuration, User, Connectivity (uitgeklapt, met de onderdelen Ethernet connectivity, GSM connectivity en Central system connectivity), Power management, Advertising. Het onderdeel Central system connectivity is gemarkeerd met een blauw kader, het blauwe label 1. en een pijl die ernaar wijst. Rechterpaneel: titel Central system connectivity; aangevinkt selectievakje Communication with central system enabled; Charge point identity: 20040038, in een blauw kader, met de blauwe tekst Copy en een pijl die naar het veld wijst; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, in een blauw kader; knoppen Test connection en Add auxiliary central system; ingeklapte sectie Additional settings; knoppen Save en Cancel.
4.2 INCH Core: toegangswachtwoord in de app
De INCH Core-laadpaal maakt een eigen toegangspunt aan. Om deze in te stellen, moet de voorkap van de laadpaal worden verwijderd. Daarna wordt het toegangspunt automatisch aangemaakt. Verbind de laadpaal met uw Wi‑Fi zoals beschreven in de Etrel-documentatie (zie de Etrel-supportpagina in Punt 1).
De INCH Core-app is beschikbaar voor Android (Google Play) en iOS (App Store).
Tekstbeschrijving van deze afbeelding
App-pictogram van de INCH Core-app: wit afgerond vierkant met een zwarte omtrektekening van een ovaal in een afgeronde vierkante omlijsting en een groen plusteken rechtsonder.
Tekstbeschrijving van deze afbeelding

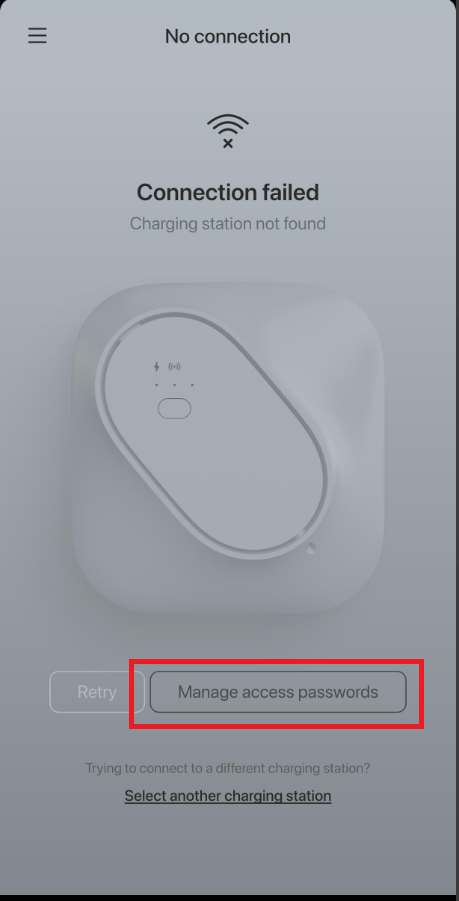

Schermafbeelding van een mobiel app-scherm (INCH Core-app), vervaagd weergegeven. Bovenbalk: menupictogram (drie streepjes) links, titel No connection. Een rode rechthoek markeert het berichtblok: Wi-Fi-pictogram met een kruis, vetgedrukte tekst Connection failed, grijze tekst Charging station not found. Daaronder: een vervaagde afbeelding van een afgerond vierkant laadstation met een ovaal voorpaneel, een bliksemsymbool, een draadloos symbool en een kleine knop. Onderaan: twee knoppen, Retry (vervaagd) en Manage access passwords; daarna de tekst Trying to connect to a different charging station? en een onderstreepte link Select another charging station.
Tekstbeschrijving van deze afbeelding

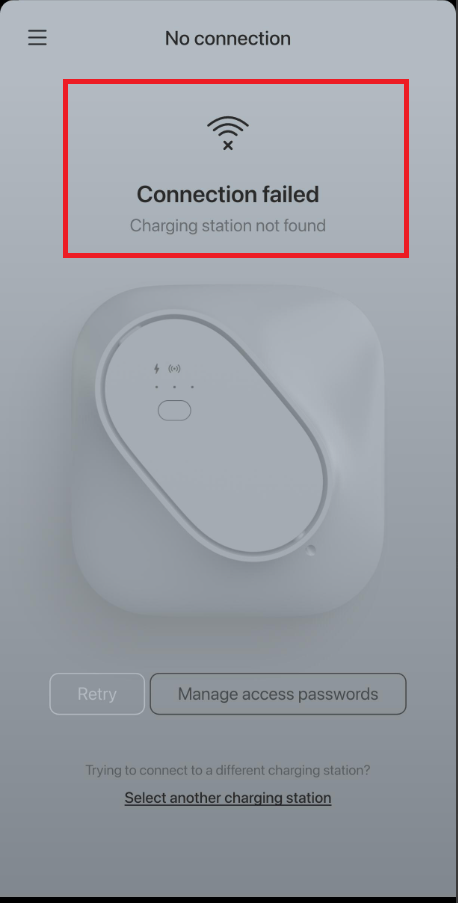

Schermafbeelding van een mobiel app-scherm (INCH Core-app), vervaagd weergegeven. Bovenbalk: menupictogram (drie streepjes) links, titel No connection. Daaronder: Wi-Fi-pictogram met een kruis, vetgedrukte tekst Connection failed, grijze tekst Charging station not found. Daaronder een vervaagde afbeelding van een afgerond vierkant laadstation met een ovaal voorpaneel, een bliksemsymbool, een draadloos symbool en een kleine knop. Onderaan: twee knoppen, Retry (vervaagd) en Manage access passwords; de knop Manage access passwords is gemarkeerd met een rode rechthoek. Daaronder: de tekst Trying to connect to a different charging station? en een onderstreepte link Select another charging station.
Tekstbeschrijving van deze afbeelding

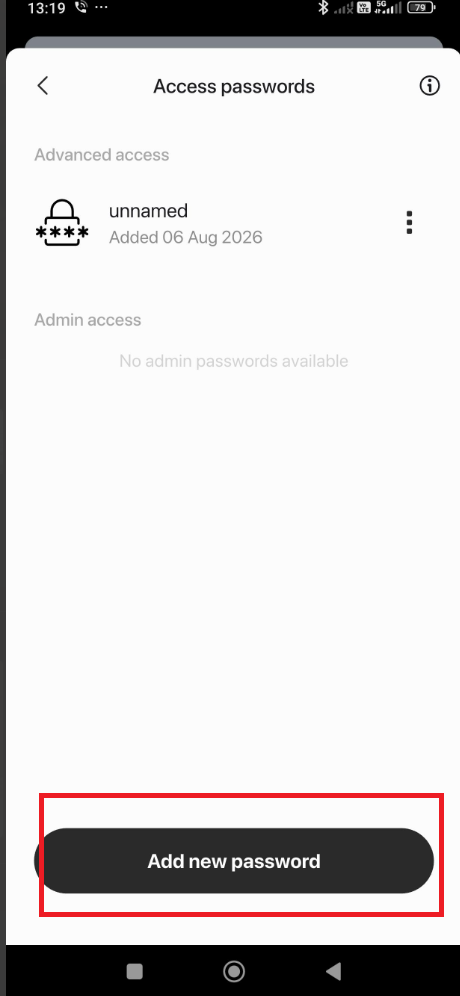

Schermafbeelding van een telefoonscherm met de INCH Core-app, paneel Access passwords. Statusbalk bovenaan: tijd 13:19, Bluetooth-pictogram, signaalpictogrammen en batterij 79. Paneelkop: terugpijl, titel Access passwords, infopictogram. Sectie Advanced access: één item met een hangslotpictogram met ****, naam unnamed, tekst Added 06 Aug 2026 en een menu met drie puntjes. Sectie Admin access: tekst No admin passwords available. Onderaan een donkere afgeronde knop Add new password, gemarkeerd met een rode rechthoek, en de Android-navigatiebalk (vierkant, cirkel, terugdriehoek).
5 Inloggen op de Reduxi-webinterface
Het apparaat wordt toegevoegd in de Configurator, de webinterface van de Reduxi Controller. U voegt het niet toe in de Reduxi app zelf of in de Reduxi Cloud. U kunt de Configurator op twee manieren openen:
Aanbevolen
http://reduxi.local.Tekstbeschrijving van deze afbeelding
Drie telefoonschermafbeeldingen van de Reduxi app naast elkaar, donker thema, met lichtblauwe markeringen en stapnummers. Links: dashboard met een menupictogram gemarkeerd met een lichtblauw kader en label 2.; logo reduxi; belpictogram; tabbladen Real time data en Statistics; prijs 5.76 EUR en temperatuur 3.2 C; energiestroom met net 69.0 W, zon 1.3 kW, huis -1.25 kW, wasmachine 1.1 kW, batterij -165.0 W met 67 %, en twee inactieve cirkels met 0.0 W; onderste tabbladen Dashboard, Diagnostics, Device control, Settings. Midden: zijmenu met logo reduxi, Number of locations: 2233, zoekpictogram, kop Reduxi device management, items Add Reduxi location en Reduxi devices (gemarkeerd met een lichtblauw kader en label 3.), en onderaan My profile en About app. Rechts: apparaatpagina met de link Back, afbeelding van een zwart Reduxi-apparaat, status Connected, kaart Update available (New update is available for your Reduxi device., knop Download and install update), kaart Connect to configurator met een rood sleutelpictogram en de tekst Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., knop Activate tunnel connection (gemarkeerd met een lichtblauw kader en label 4.), en kaart Unit details met een veld Unit ID (afgesneden).
Tekstbeschrijving van deze afbeelding
Twee telefoonschermafbeeldingen naast elkaar, beide met lichtblauwe kaders en stapnummers. Links (donkerblauw scherm van de Reduxi app): link Back; afbeelding van een zwart Reduxi-apparaat met twee Ethernet-poorten en een klemmenblok; status Connected met een Wi-Fi-pictogram; kaart Update available met de tekst New update is available for your Reduxi device. en een knop Download and install update; kaart Connect to configurator (sleutelpictogram) met de tekst Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. en een knop Open configurator, omlijst in lichtblauw en gelabeld met 5.; daaronder een kaart Unit details met een veld Unit ID (onderaan afgesneden). Rechts (gelabeld met 6., omlijst in lichtblauw): webpagina met bovenbalk Tunnel connection (terugpijl en verversingspictogram), pictogrambalk links (bliksem, apparaatchip geselecteerd, bliksemschicht, staafdiagram, tandwiel), paginatitel Home met een groen linkpictogram, een melding New patch available. Click here to apply. met een sluitkruisje, tijd 09:12:56, en een energiestroomdiagram: netpylonpictogram 0.000 kW, zonpictogram 1.700 kW, huis in het midden 1.700 kW, wasmachinepictogram 0.900 kW, batterijpictogram 67 % met 0.000 kW en 0.800 kW, auto- en warmtepompicoon elk met een streepje. Onder het diagram een donkere tag Energy manager.
reduxi.app) de locatie en kies Manage location → OEM devices → Activate tunnel connection, bevestig met OK en wacht ongeveer 30 seconden. Klik daarna op Go to controller. De Configurator opent zonder wachtwoord in een nieuw tabblad.http://reduxi.local in. Het IP-adres staat in de apparatenlijst van de router of in de app onder Reduxi devices.admin · Wachtwoord admin (fabrieksinstelling). Is dit tijdens de installatie gewijzigd, gebruik dan het gewijzigde wachtwoord. Dit is niet het wachtwoord van uw Reduxi-account.Tekstbeschrijving van deze afbeelding
Schermafbeelding van een browservenster met de inlogpagina van de Reduxi Configurator. De adresbalk (gemarkeerd met een lichtblauw kader en vergroot weergegeven in een tweede lichtblauw kader eronder) toont de waarschuwing Not secure en het adres reduxi.local. Een lichtblauwe lijn verbindt de adresbalk met het vergrote kader. De pagina toont linksboven het logo reduxi Configurator en een lichtgrijze lijntekening van een huis met zonnepanelen op het dak, een laadpunt aan de muur, een elektrische auto en een laadpaal. In het midden staat een dialoogvenster Login met een taalkeuzelijst (English), een veld voor de gebruikersnaam met een persoonspictogram, een wachtwoordveld met een slotpictogram en een oogpictogram, en een donkere knop Login. De plaatsaanduidingen in de velden zijn zeer klein.
Dit moet u zien:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Home-pagina van de Reduxi Configurator. Linkermenu met het logo reduxi Configurator; sectie Devices (uitgeklapt) met de items Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 en P1 WiFi / Ultra, daarna de knoppen Add device en Add EEBUS device; daaronder: Strategies (+), Utility Rate Plan, Settings (+). Bovenbalk: titel Home, groen linkpictogram en groen wolkpictogram rechts. Hoofdgedeelte: tijd 14:53:27 en een energiestroomdiagram met in het midden een huis met 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW en 3.700 kW, EV charger (streepje) en HVAC (streepje). Kleine voettekst rechtsonder.
admin-login is niet uw Reduxi-account. reduxi.local werkt alleen in hetzelfde netwerk als de controller.6 Het apparaat aan Reduxi toevoegen
Open eerst de Configurator, zie Punt 5. De OCPP-verbinding werkt alleen als de laadpaal en Reduxi dezelfde identiteit en server-URL gebruiken.
6.1 Basisinstellingen
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk van de Reduxi Configurator. Koptekst: logo reduxi Configurator. Sectie Devices (met een minpictogram) toont: Iskraemeco AM550 (pictogram van een elektriciteitsmast) en twee items met zonpictogrammen en zonder zichtbare namen. Onderaan staat een knop Add device met een plusteken, gemarkeerd met een cyaan rechthoek.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard voor het toevoegen van een apparaat in de Reduxi Configurator, stap 1 Basic settings. Voortgangsindicator met drie stappen: 1 Basic settings (actief, zwarte cirkel), 2 Communication channel (grijs), 3 Advanced settings (grijs). Kop Basic settings. Velden: Device type *: lege keuzelijst; Type *: lege keuzelijst (grijs); Name *: leeg. Knoppen: Back (omlijnd) en Next (zwart).
6.2 Communicatie-instellingen
In de tweede stap stelt u het communicatiekanaal voor OCPP in. Voer eerst de Device identifier in: de charge point identity die u van de laadpaal hebt gekopieerd (Punt 4.1). De OCPP-server-URL wordt gegenereerd door de Reduxi Controller en getoond in het communicatiekanaal. Kopieer deze naar het veld voor de backendserver van de laadpaal. Voorbeeld: ws://192.168.1.200/ocpp/1.6/json/
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard voor het toevoegen van een apparaat in de Reduxi Configurator, stap 2 Communication channel (voortgangsindicator: 1 Basic settings en 2 Communication channel actief, 3 Advanced settings grijs). Kop: Communication channel and device configuration. Velden: Device identifier *: my_station_ID1 (tekstcursor in het veld); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, met de hint In effect when manual override is selected; Forward communication to backend OCPP server: leeg; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (grijs veld, alleen-lezen, met een kopieerpictogram). Knoppen: Back, Test communication (gemarkeerd met een lichtblauwe rechthoek) en Next (zwart).
6.3 Communicatie testen
Klik rechtsonder in het communicatiekanaal op Test communication. Hiermee wordt de OCPP-verbinding eenmalig gecontroleerd. Er wordt niets opgeslagen. Is het resultaat in orde, klik dan op Done. Pas met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een formulier in de Reduxi Configurator op een lichtgrijze achtergrond. Links: knop Back. Rechts: knop Test communication, gemarkeerd met een lichtblauwe rechthoek, en ernaast een zwarte knop Done.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het formulier Communication channel and device configuration in de Reduxi Configurator. Velden: Connection *: TCP/IP (keuzelijst); IP *: 192.168.50.243, met een zwarte knop Scan for IP; Port *: 502, met een zwarte knop Test port; Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts, zwart). De knop Done is gemarkeerd met een lichtblauwe rechthoek.
Er zijn drie mogelijke uitkomsten:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel "Test communication" en een sluitknop (x) rechtsboven, boven een gedimd formulier. Groene tekst: "Successful readout from device". Waarden: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Knop rechtsonder: Close.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel "Test communication" en een sluitknop (x) rechtsboven, boven een gedimd formulier. Eerste vak: "Unable to communicate with device." Tweede vak: "Number of devices found on OCPP - JSON 1.6: 1" en "Device identifier: GaroCS-43A4DB2076B80". Knop rechtsonder: Close. Achter het dialoogvenster toont het gedimde formulier de labels "Energy counter" bovenaan en "Forward communication to backend OCPP server" onderaan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel "Test communication" en een sluitknop (x) rechtsboven, weergegeven boven een gedimde pagina. Eerste vak: "Unable to communicate with device." Tweede vak: "Number of devices found on OCPP - JSON 1.6: 0". Knop rechtsonder: Close.
7 De metingen controleren
7.1 De metingen controleren
Open Devices → your charger → Last measurements. De waarden laten zien of de laadpaal correct communiceert.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een pagina met metingen van de laadpaal met grijze panelen. Paneel Control type: knoppen Auto (geselecteerd, lichtblauw), Manual, Off, Boost; tijdstempel 02. 10. 2024 15:47:17. Paneel Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Paneel Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Paneel Energy: Import active energy 5,104.5 kWh. Paneel Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Naast elke waarde staat een kleine tijdstempel (02. 10. 2024, 15:47:17 of 15:47:16 voor Communication error).
7.2 Regelgedrag
Nadat de laadpaal is toegevoegd, kan deze deelnemen aan de Reduxi-strategieën die u in de wizard hebt aangevinkt, zie Strategies for Reduxi controller. U kunt de laadpaal volgen in de Reduxi Cloud-applicatie.
✓ Samenvatting
Voorbereiding (Punt 1–3): Controleer de informatie van de fabrikant en verbind de laadpaal met uw Wi‑Fi. De laadpaal en de Reduxi Controller moeten zich in hetzelfde netwerk bevinden.
Etrel-laadpaal (Punt 4): Open de laadpaal (INCH Pro in de browser, INCH Core in de app), plak de Reduxi-server-URL in het veld voor de backendserver en kopieer de charge point identity.
Toevoegen aan Reduxi (Punt 5–6): Open de Configurator, voeg een EV charger van het type OCPP 1.6 - JSON toe, voer de charge point identity in als device identifier, voer Test communication uit en klik op Done.
In gebruik nemen (Punt 7): Controleer de laatste metingen en selecteer de strategieën waaraan de laadpaal moet deelnemen.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Unable to communicate with device 1 | De device identifier in Reduxi is niet ingesteld of wijkt af van de charge point identity van de laadpaal. Kopieer de identity opnieuw van de laadpaal (Punt 4.1) en voer deze in bij het communicatiekanaal (Punt 6.2). |
| Er wordt geen apparaat met OCPP 1.6-communicatie gevonden | De laadpaal bereikt de OCPP-server van de controller niet. Controleer de URL van de backendserver in de laadpaal (Punt 4.1), of de laadpaal op Wi‑Fi zit en of laadpaal en controller in hetzelfde netwerk zitten. |
| Ik kan niet inloggen op de laadpaal | De gebruikersnaam en het wachtwoord van de beheerder zijn verborgen parameters die tijdens de installatie worden verstrekt. Neem contact op met support@reduxi.zendesk.com. |
| De laadpaal verliest de verbinding na een herstart van de router | Waarschijnlijk is het IP-adres van de Reduxi Controller gewijzigd, waardoor de server-URL in de laadpaal niet meer geldig is. Gebruik een vast IP-adres voor de controller en werk de URL bij. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
U bevindt zich niet in hetzelfde netwerk. Gebruik het IP-adres of de tunnel. |
| De communicatietest mislukt, apparaat offline | Controleer de bereikbaarheid, het IP-adres, poort 1502 en unit ID 71, en of Modbus is ingeschakeld op de omvormer. |
