1. Jak psychicznie podłączyć Iskraemeco AM550 do Reduxi Converter?

Port P1 znajduje się w prawym górnym rogu licznika energii AM550. Podłącz licznik Iskraemeco AM550 za pomocą kabla RJ12 do konwertera Reduxi przez port P1. Kabel znajduje się w zestawie z konwerterem Reduxi. Zielona dioda LED powinna zacząć świecić.

Dodatkowe informacje o kablu. Podwójnie izolowana skrętka musi być podłączona w następujący sposób: pierwszy przewód na konwerterze A jest podłączony do przewodu Reduxi A. Podłącz drugi przewód na konwerterze B do przewodu Reduxi B. Podłącz pleciony kabel (ekranowany) do GND.

Uwaga. Możesz przetestować, czy połączenie działa z Iskraemeco AM550 do Reduxi Controller bez kluczy. Otrzymasz informację, czy komunikacja działa (dane są odbierane). Jeśli klucze nie zostaną wprowadzone, dane nie mogą zostać przekonwertowane na pomiar, ale przynajmniej można sprawdzić, czy fizyczna komunikacja działa. Klucze można dodać później za pośrednictwem zdalnego połączenia z Reduxi Controller.

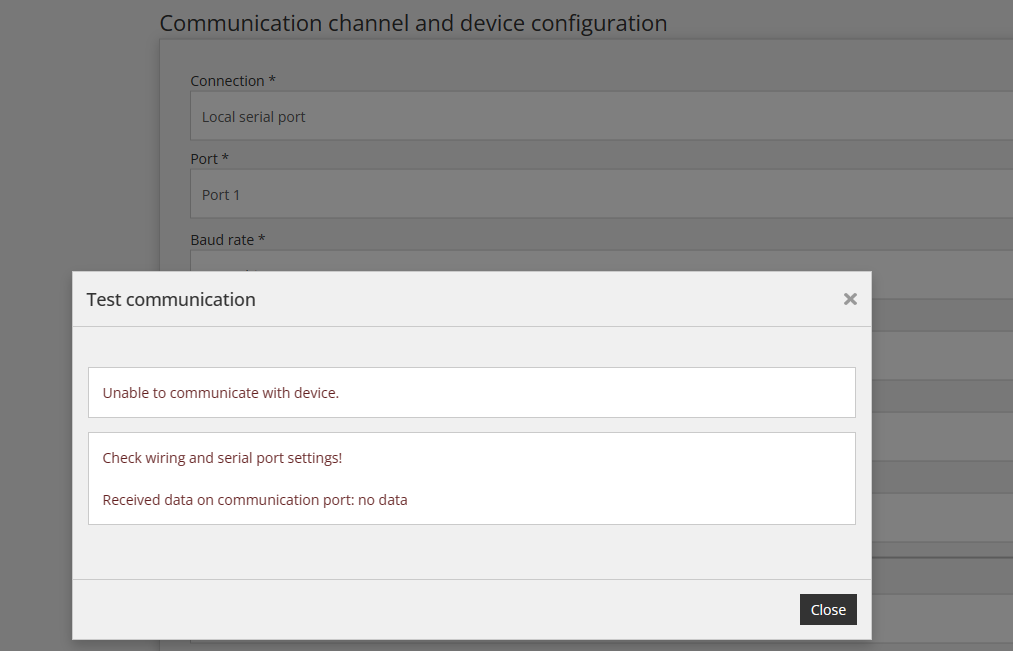

Komunikacja nie działa. Przed przejściem do następnego kroku upewnij się, że połączenie fizyczne działa.

2. Uzyskanie pliku XML z kluczami

Jeśli chcemy, aby kontroler Reduxi łączył się z licznikiem Iskraemeco AM550, konieczne jest uzyskanie kluczy używanych do komunikacji.

Pierwszym krokiem jest wysłanie wiadomości e-mail na następujący adres e-mail: support@reduxi.eu.

Przykładowa treść wiadomości e-mail:

Szanowni Państwo,

Proszę o przesłanie klucza do licznika AM550 - numer seryjny: 1680 xxxxxxxx

Rysunek 1: Numer seryjny Iskraemeco - przykład.

Dziękuję,

Serdecznie pozdrawiam!

3. Uzyskiwanie klucza szyfru blokowego i klucza uwierzytelniania z XML

Po uzyskaniu XML musimy otworzyć go za pomocą edytora tekstu (zalecamy Notepad++ dla systemu operacyjnego Windows). W pliku XML znajduje się wiele znaczników, więc najpierw należy znaleźć "MeterRole", który ma id="103", widoczny na poniższym obrazku.

<MeterRole NodeName="IDIS_role" name="CIP" id="103">
   <Master_key>DE35A2267193843FDF757AD9731605D8</Master_key>
   <Global_encryption_unicast_key>TUTAJ MOŻNA ZNALEŹĆ Global_encryption_unicast_key   </Global_encryption_unicast_key>
   <Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key>
   <Authentication_key>TUTAJ MOŻNA ZNALEŹĆ Authentication_key </Authentication_key>
</MeterRole>

Po znalezieniu odpowiedniego MeterRole szukamy Authentication_key i Global_encryption_unicast_key, których zawartość kopiujemy do odpowiednich pól w konfiguratorze Reduxi - widocznych na poniższym obrazku.

3. Dodaj urządzenie do Reduxi Configurator

Po pierwsze, możesz zalogować się do Reduxi Configurator za pomocą przeglądarki.

1. Kliknij Dodaj urządzenie

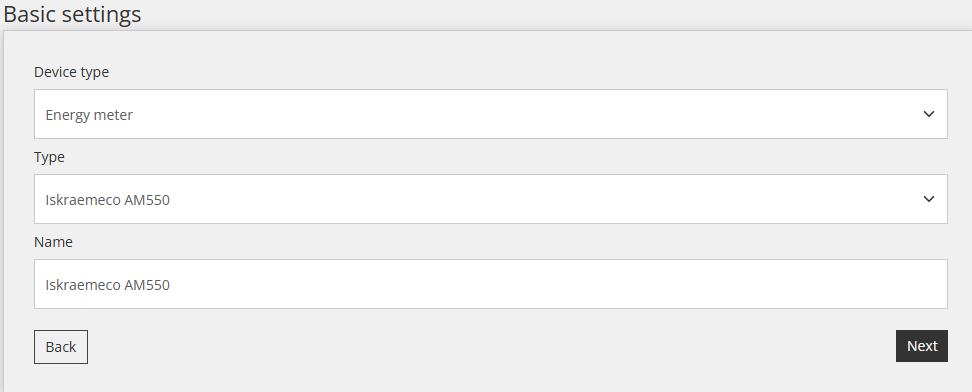

2. Wprowadź ustawienia podstawowe

3. Wybierz kanał komunikacji

4. Wybierz i wprowadź konfigurację urządzenia

Typ interfejsu: HLDC

Block cipher key = Global_encryption_unicast_key (kopiowane z XML-a)
Authentication key = Authentication_key (kopiowane z XML-a)

Rysunek 2: Przykład wprowadzania kluczy XML do Reduxi Configurator.

5. Wprowadź i wybierz Ustawienia zaawansowane

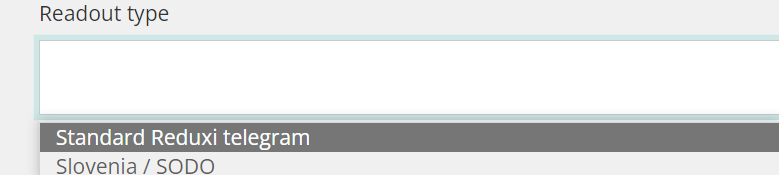

Na koniec wybieramy typ Redout = wiadomość wysyłana przez licznik. Zależy to od ustawienia licznika. Zwykle odpowiednim ustawieniem jest Słowenia / SODO, jak pokazano na poniższym obrazku.

Rysunek 3: Konfiguracja typu odczytu.

4. Jak rozwiązać problem niedziałającej komunikacji między kontrolerem Reduxi a miernikiem AM550?

Aby rozwiązać problem niedziałającej komunikacji między licznikiem AM550 a kontrolerem Reduxi, należy zapoznać się z poniższą procedurą:

• Po zakończeniu fizycznego połączenia sprawdź, czy konwerter Reduxi am550 jest aktywny. Zielona dioda LED - zasilanie jest aktywne.


• Upewnijmy się, że komunikacja jest aktywna. Żółte diody LED na konwerterze - migają, gdy dane są przesyłane. Migotanie oznacza, że komunikacja działa. Jeśli dioda nie miga, oznacza to problem z fizycznymi połączeniami.


• Kolejnym krokiem jest dodanie urządzenia - licznika AM550 w Konfiguratorze Reduxi. Po dodaniu licznika AM550 do Reduxi należy kliknąć przycisk "Test Communicatio".


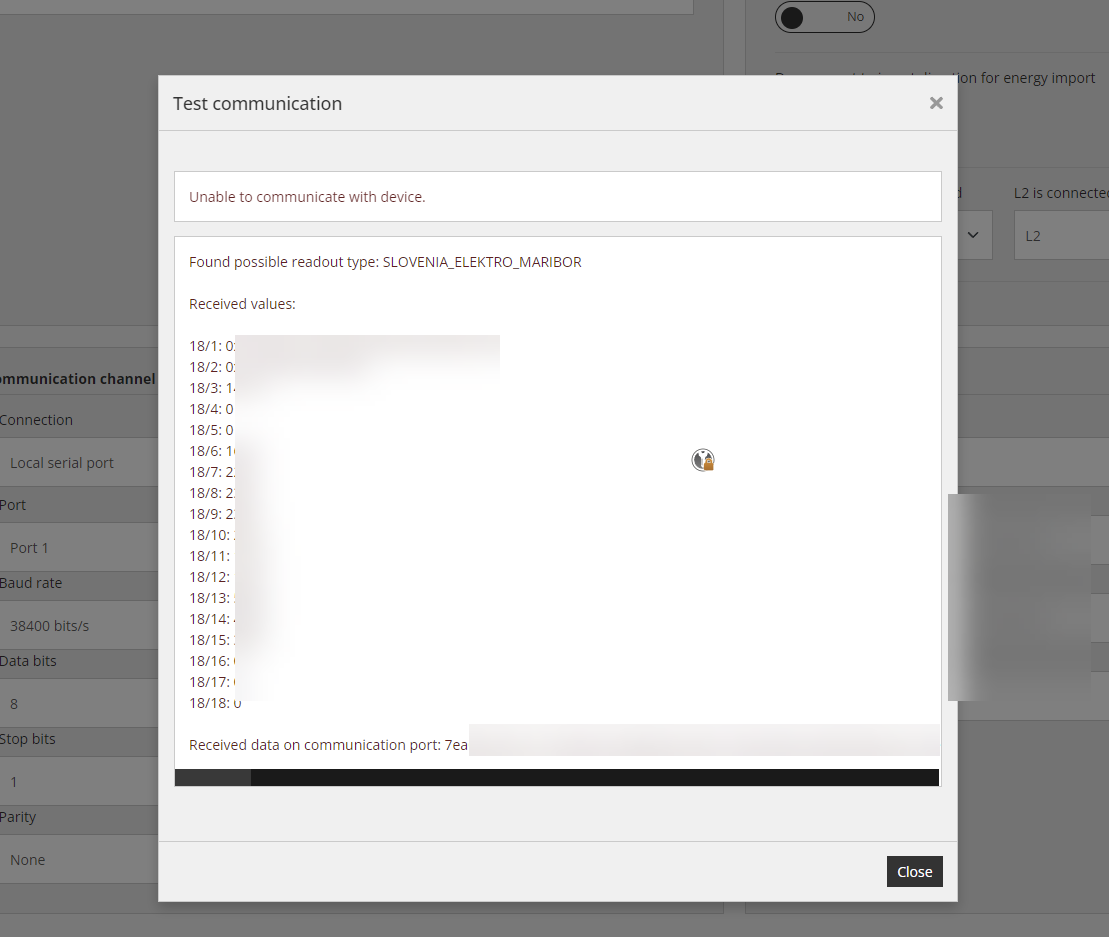

• Jeśli komunikacja działa, tj. dane są wymieniane, ale dane są zniekształcone, najprawdopodobniej jest to problem z niewłaściwym wyborem operatora. Reduxi może użyć komunikacji, aby zasugerować, który operator został wykryty. Konieczne jest kilkakrotne kliknięcie "Testuj komunikację", aby uzyskać odpowiedni wynik. Przykładowy wydruk widoczny jest na poniższym obrazku.
