Jak połączyć licznik energii Iskraemeco AM550 ze sterownikiem Reduxi
Połącz inteligentny licznik Iskraemeco AM550 ze sterownikiem Reduxi Controller przez port P1.
Opis tekstowy tego obrazu
Zdjęcie górnej części białego licznika inteligentnego Iskraemeco AM550, widzianego z przodu i lekko z góry. Nadruk na obudowie: logo 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' i '1 000 imp/kvarh' oraz '2G/4G' po lewej. Etykieta z legendą kodów wyświetlacza LCD po słoweńsku (np. 'Pomen stevilcnih oznak na LCD zaslonu' [znaczenie kodów liczbowych na wyświetlaczu LCD], 0.9.1 Cas [czas], 0.9.2 Datum [data], 1.8.T Delovna energija A+ [energia czynna A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 i 2.6.0 moc maksymalna, T = tarifa [taryfa]). W prawym górnym rogu obudowy czarne kółko zaznacza mały szary zatrzask lub zaślepkę z symbolem. Po prawej widać śrubę i plombę z oznaczeniem '2020'. Okienko wyświetlacza jest na dole, częściowo widoczne.
1 Wymagane wyposażenie
Potrzebne są następujące elementy:
- Inteligentny licznik Iskraemeco AM550
- Reduxi Converter z kablem RJ12 (w zestawie)
- Reduxi Controller
- Plik XML z kluczami licznika (zob. punkt 3)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
2 Fizyczne podłączenie Iskraemeco AM550 do Reduxi Converter
Port P1 znajduje się w prawym górnym rogu inteligentnego licznika AM550. Podłącz AM550 do Reduxi Converter przez port P1 za pomocą kabla RJ12. Kabel jest w zestawie z Reduxi Converter. Zielona dioda LED na górze konwertera zaczyna świecić.
Opis tekstowy tego obrazu
Zdjęcie górnej części białego licznika inteligentnego Iskraemeco AM550, widzianego z przodu i lekko z góry. Nadruk na obudowie: logo 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' i '1 000 imp/kvarh' oraz '2G/4G' po lewej. Etykieta z legendą kodów wyświetlacza LCD po słoweńsku (np. 'Pomen stevilcnih oznak na LCD zaslonu' [znaczenie kodów liczbowych na wyświetlaczu LCD], 0.9.1 Cas [czas], 0.9.2 Datum [data], 1.8.T Delovna energija A+ [energia czynna A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 i 2.6.0 moc maksymalna, T = tarifa [taryfa]). W prawym górnym rogu obudowy czarne kółko zaznacza mały szary zatrzask lub zaślepkę z symbolem. Po prawej widać śrubę i plombę z oznaczeniem '2020'. Okienko wyświetlacza jest na dole, częściowo widoczne.
Dodatkowe informacje o kablu: podłącz przewód skręcony z podwójną izolacją w następujący sposób. Podłącz pierwszy przewód (A) konwertera do przewodu A Reduxi. Podłącz drugi przewód (B) do przewodu B Reduxi. Podłącz oplot (ekran) kabla do GND.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator z oknem dialogowym 'Test communication' na wierzchu; strona w tle jest przyciemniona. W tle za oknem widać: Connection *: Local serial port; Port *: Port 1; Baud rate *: (zasłonięte przez okno); dalsze pola poniżej są ukryte. Okno 'Test communication' z przyciskiem zamknięcia X w prawym górnym rogu. Pierwsze pole z czerwonym tekstem: 'Unable to communicate with device.' Drugie pole z czerwonym tekstem: 'Check wiring and serial port settings!' oraz 'Received data on communication port: no data'. Przycisk 'Close' (ciemny) w prawym dolnym rogu okna.
Jeśli komunikacja nie działa, upewnij się, że fizyczne połączenie działa, zanim przejdziesz do następnego kroku.
3 Uzyskanie kluczy
Aby Reduxi Controller mógł połączyć się z Iskraemeco AM550, potrzebujesz kluczy używanych do komunikacji.
3.1 Zamówienie pliku XML z kluczami
Wyślij e-mail na adres support@reduxi.eu. Przykładowa treść:
Szanowni Państwo,
proszę o przesłanie klucza do licznika AM550 – numer seryjny: 1680 xxxxxxxx
Dziękuję,
Z poważaniem!
Opis tekstowy tego obrazu
Zdjęcie fragmentu etykiety licznika, ucięte po prawej stronie, z białym (pustym) obszarem po prawej. Widoczne: pionowy kod kreskowy po lewej; cyfry 1680 wydrukowane pionowo obok kodu kreskowego, w miejscu, które podpis wskazuje jako początek numeru seryjnego Iskraemeco; ciemne kwadratowe logo u góry; kod QR w prawym dolnym rogu etykiety. Dwa obszary etykiety są zakryte białymi naklejkami: jedna wysoka wąska obok kodu kreskowego i jedna kwadratowa nad lewym dolnym rogiem kodu QR. Pozostałe cyfry.
3.2 Znalezienie block cipher key i authentication key w pliku XML
Otwórz plik XML w edytorze tekstu. Zalecamy Notepad++ w systemie Windows. Plik XML zawiera wiele znaczników. Najpierw znajdź MeterRole z id="103", jak pokazano tutaj:
<MeterRole NodeName="IDIS_role" name="CIP" id="103"> <Master_key>DE35A2267193843FDF757AD9731605D8</Master_key> <Global_encryption_unicast_key>HERE YOU CAN FIND Global_encryption_unicast_key</Global_encryption_unicast_key> <Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key> <Authentication_key>HERE YOU CAN FIND Authentication_key</Authentication_key> </MeterRole>W tym MeterRole znajdź Authentication_key i Global_encryption_unicast_key. Skopiuj ich zawartość do odpowiednich pól w Reduxi Configurator (zob. punkt 5, punkt 5.2).
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie Iskraemeco AM550 do Reduxi
Wykonaj te kroki, aby dodać nowy licznik energii lub edytować istniejący.
5.1 Ustawienia podstawowe
Zaloguj się do Reduxi Configurator (zobacz punkt 4) i kliknij + Add device. Następnie wpisz ustawienia podstawowe:
- Device type:
Energy meter - Type:
Iskraemeco AM550 - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Basic settings' w Reduxi Configurator. Device type: Energy meter (lista rozwijana). Type: Iskraemeco AM550 (lista rozwijana). Name: Iskraemeco AM550 (pole tekstowe). Przyciski: Back (u dołu po lewej), Next (u dołu po prawej, ciemny).
5.2 Ustawienia komunikacji
Wybierz kanał komunikacji, a następnie wprowadź konfigurację urządzenia:
| Parametr | Wartość |
|---|---|
| Interface type | HLDC |
| Block cipher key |
Global_encryption_unicast_key, skopiowany z pliku XML |
| Authentication key |
Authentication_key, skopiowany z pliku XML |

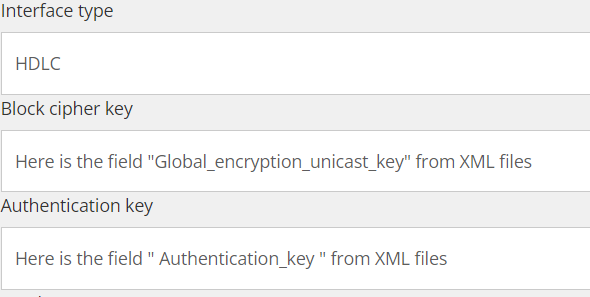

Opis tekstowy tego obrazu
Zrzut ekranu trzech pól ustawień komunikacji w Reduxi Configurator, do wprowadzania kluczy z plików XML. Interface type: HDLC. Block cipher key: tekst zastępczy 'Here is the field "Global_encryption_unicast_key" from XML files'. Authentication key: tekst zastępczy 'Here is the field " Authentication_key " from XML files'. Obraz jest ucięty poniżej pola Authentication key.
5.3 Ustawienia zaawansowane
Na koniec wybierz Readout type. To komunikat, który wysyła licznik. Zależy on od ustawień licznika. Zwykle właściwym ustawieniem jest Slovenia / SODO, jak pokazano na obrazie.
Opis tekstowy tego obrazu
Zrzut ekranu pola 'Readout type' w Reduxi Configurator z otwartą listą rozwijaną. Lista zawiera opcje 'Standard Reduxi telegram' (podświetlona na szaro, wybrana) i 'Slovenia / SODO'. Obraz jest ucięty po prawej i u dołu.
5.4 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje Iskraemeco AM550 i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdzić wartości w sekcji Devices w Reduxi Configurator jako dodatkowy test.
6.2 Wykorzystanie danych licznika w Reduxi
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
7 Rozwiązywanie problemów z komunikacją
Jeśli komunikacja między Reduxi Controller a AM550 nie działa, wykonaj tę procedurę:
Opis tekstowy tego obrazu
Zrzut ekranu Reduxi Configurator z oknem 'Test communication' na wierzchu przyciemnionej strony. Okno (przycisk zamknięcia X w prawym górnym rogu): pierwsze pole 'Unable to communicate with device.' Drugie pole: 'Found possible readout type: SLOVENIA_ELEKTRO_MARIBOR'; 'Received values:' a po nim lista od 18/1 do 18/18, każda z wartością (widoczne tylko pierwsze znaki, np. 18/1: 0, 18/3: 1, 18/6: 1, 18/16: 0, 18/18: 0); następnie 'Received data on communication port: 7ea'; ciemny poziomy pasek przewijania; przycisk 'Close' w prawym dolnym rogu. Przyciemniona strona za oknem: przełącznik z 'No', tekst 'Do not set (.) indication for energy import' (częściowo ukryty), pole 'L2 is connected.' z wartością L2 oraz sekcja 'Communication channel' z polami Connection: Local serial port; Port: Port 1; Baud rate: 38400 bits/s; Data bits: 8; Stop bits: 1; Parity: None.
✓ Podsumowanie
Przygotowanie (punkt 1): Przygotuj AM550, Reduxi Converter z kablem RJ12, Reduxi Controller i laptop.
Iskraemeco AM550 (punkty 2–3): Podłącz konwerter do portu P1. Poproś o plik XML pod adresem support@reduxi.eu i skopiuj oba klucze.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do interfejsu webowego Reduxi. Dodaj licznik energii, wprowadź klucze i typ odczytu, a następnie uruchom Test communication.
Uruchomienie (punkty 6–7): Sprawdź ostatnie pomiary. Jeśli komunikacja nie działa, wykonaj kroki rozwiązywania problemów.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Komunikacja nie działa | Najpierw sprawdź połączenie fizyczne. Zielona dioda LED musi świecić. Żółte diody LED migają podczas przesyłania danych. |
| Dane są odbierane, ale zniekształcone | Typ odczytu jest prawdopodobnie nieprawidłowy. Kliknij Test communication kilka razy. Reduxi zasugeruje wykrytego operatora. |
| Brak pomiarów bez kluczy | Bez kluczy dane nie mogą zostać przekształcone w pomiary. Poproś o plik XML pod adresem support@reduxi.eu. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
