1. Konfiguracja stacji ładowania Schrack
Jeśli chcemy, aby kontroler Reduxi był podłączony do stacji ładującej Schrack, konieczne jest dostosowanie pewnych ustawień w samej stacji ładującej.

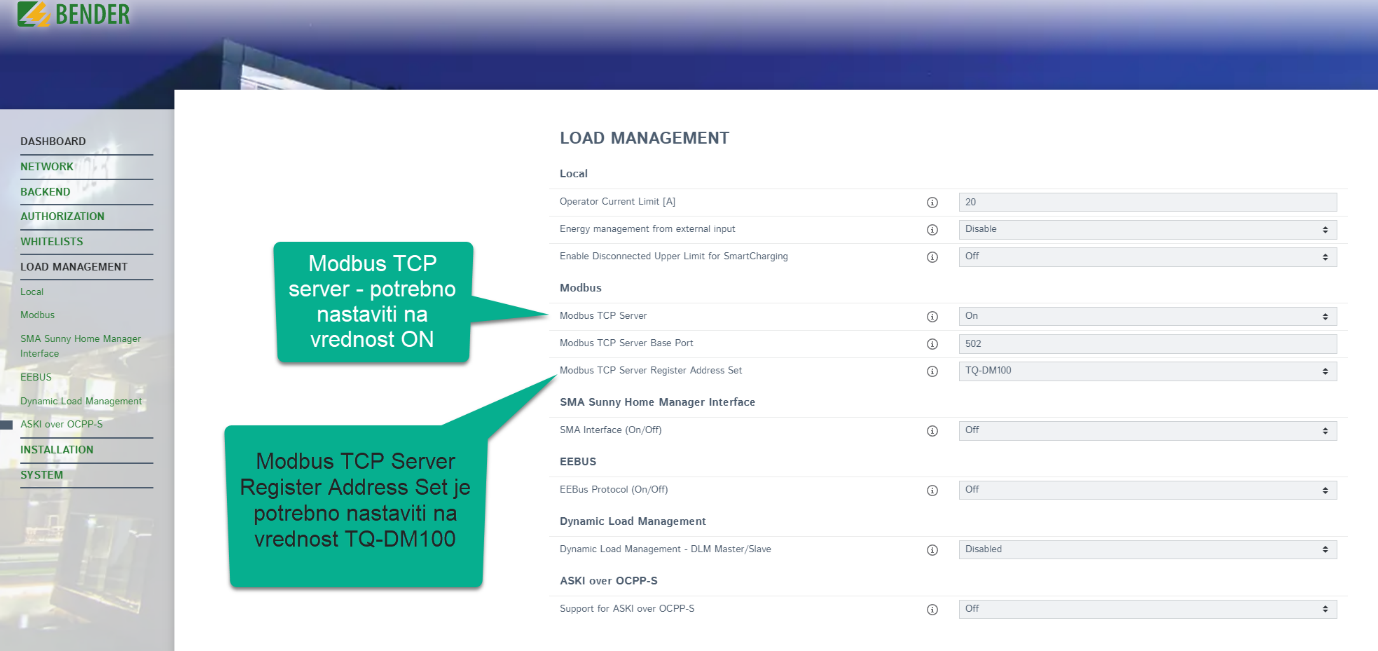

W konfiguracji urządzenia należy ustawić Modbus TCP Server -> ON, a następnie Modbus TCP Server Register Address Set -> TQ-DM100.
2. Dodawanie urządzenia do Reduxi
Po poprawnym skonfigurowaniu stacji ładowania Schrack, można ją dodać do kontrolera Reduxi. Instrukcja dostępu do kontrolera dostępna jest pod linkiem: instrukcja korzystania z kontrolera.
Po zalogowaniu się do kontrolera wyświetlany jest pulpit kontrolera. Aby dodać urządzenia, należy wybrać opcję Dodaj urządzenia w lewym dolnym rogu okna.

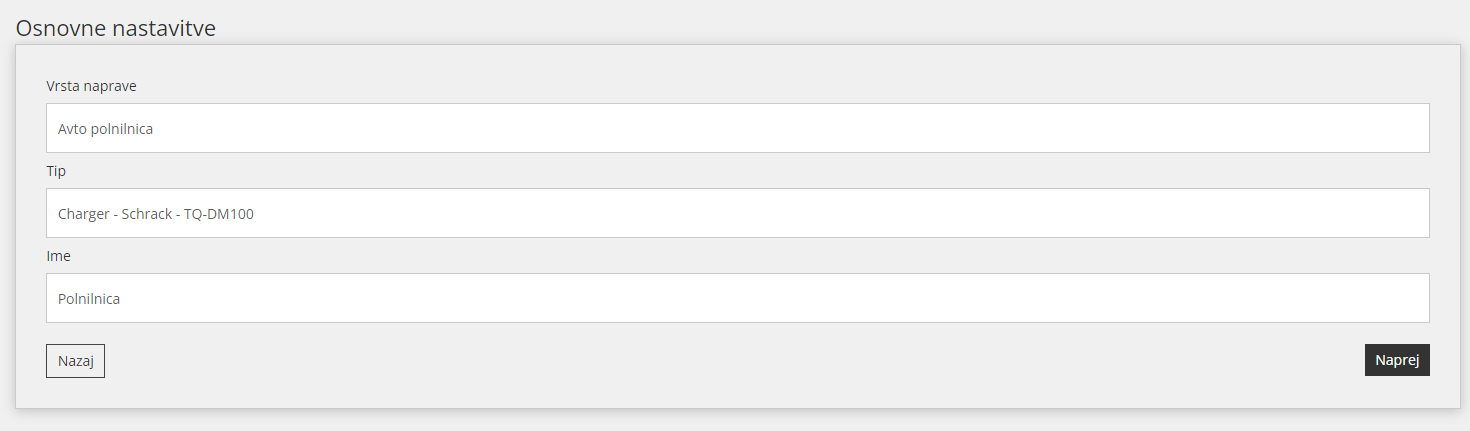

W kolejnym kroku wybieramy rodzaj urządzenia, typ i wpisujemy nazwę dodawanego urządzenia. W naszym przypadku, dodając stację ładowania Schrack, wybieramy:
- w polu typ urządzenia: Ładowarka samochodowa,
- w polu typ: Ładowarka - Schrack -TQ-DM100 oraz
- w polu Nazwa: podajemy dowolną nazwę (przykład: Stacja ładująca Schrack, stacja ładująca).
Po wprowadzeniu informacji kliknij prawą dolną opcję Dalej.

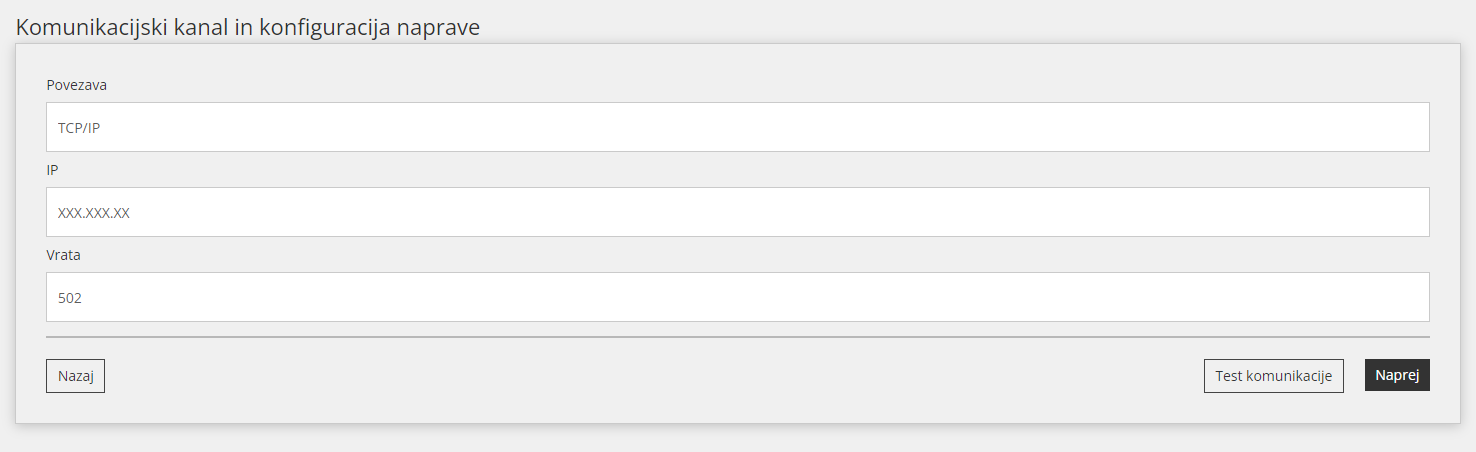

W kolejnym oknie definiujemy kanał komunikacyjny i konfigurujemy urządzenie.
- W polu połączenia wybieramy opcję TCP/IP,
- wpisujemy adres IP stacji ładującej w polu
- w polu IP i wpisujemy: 502 w polu Port (obie dane znajdują się w konfiguracji urządzenia stacji ładującej).
Za pomocą przycisku test communication sprawdzamy czy komunikacja pomiędzy urządzeniami jest ustawiona poprawnie. Gdy otrzymamy odpowiedź, że oba urządzenia komunikują się ze sobą pomyślnie, możemy wybrać opcję Next.

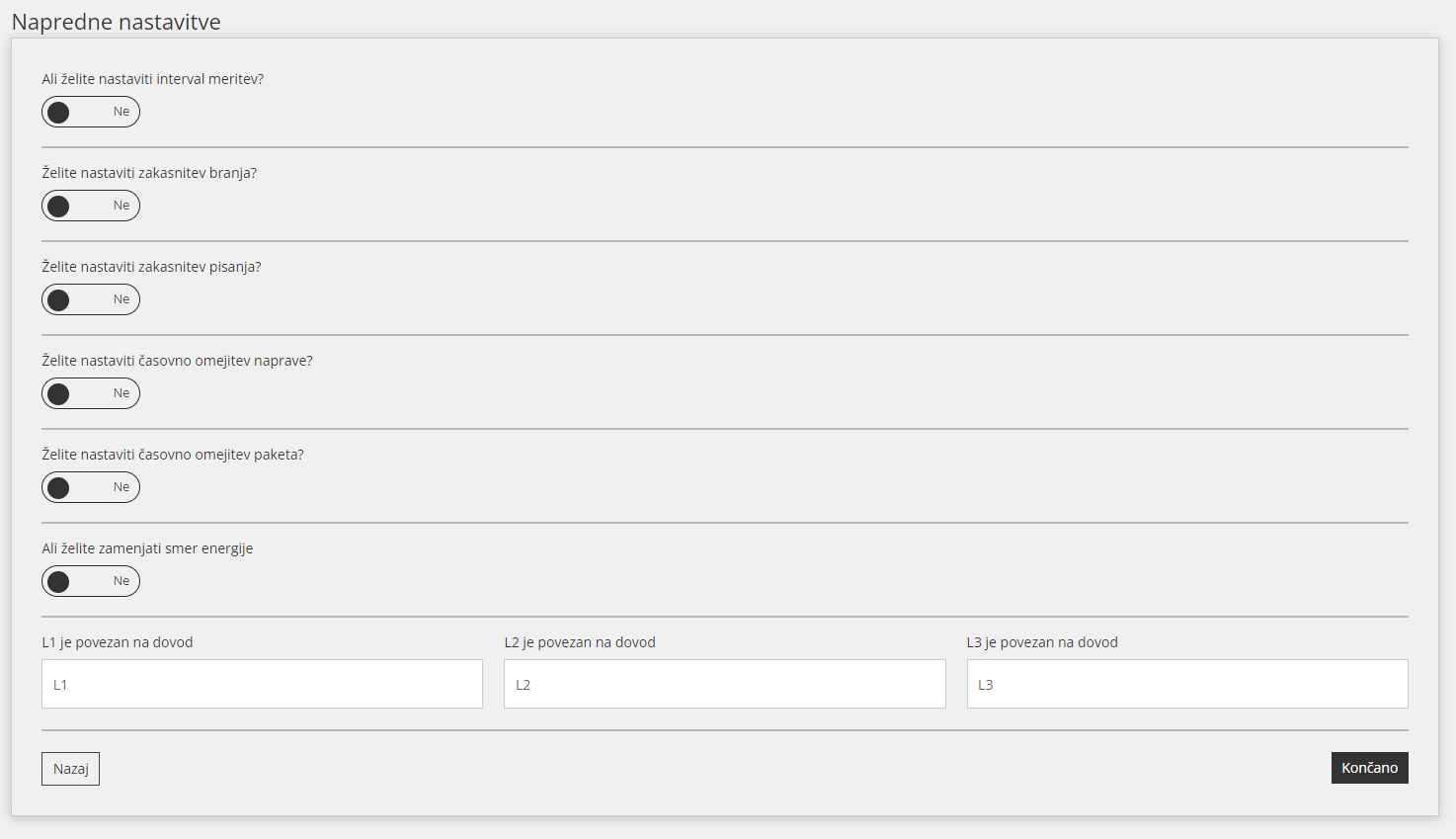

W ostatnim oknie dodawania stacji ładowania Schrack można dostosować niektóre ustawienia do własnych potrzeb.
3. Wyświetlanie danych ze stacji ładowania pojazdów elektrycznych Schrack

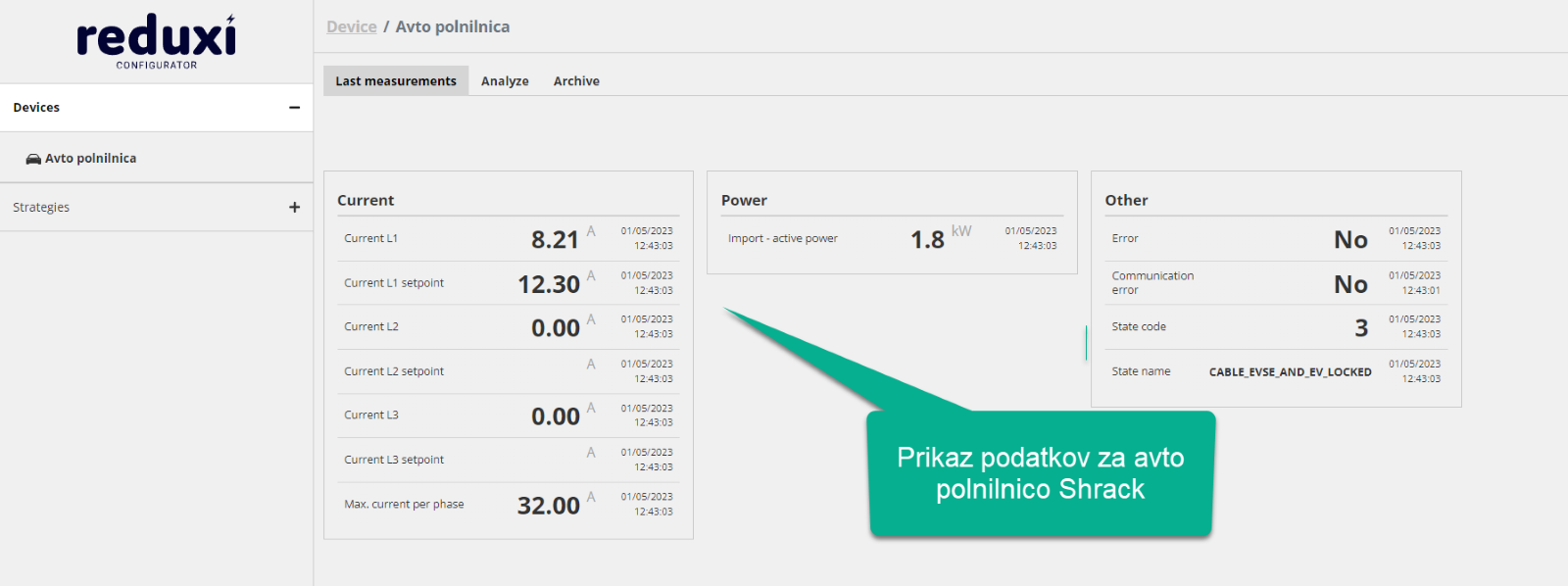

Po pomyślnym dodaniu stacji ładowania Schrack można ją znaleźć wśród dodanych urządzeń. Jeśli ją wybierzemy, wyświetlone zostaną ostatnie pomiary ze stacji ładowania.
