KONTROLER REDUXI

Podręcznik użytkownika

Wersja V2.0 11.2024

www.reduxi.eu



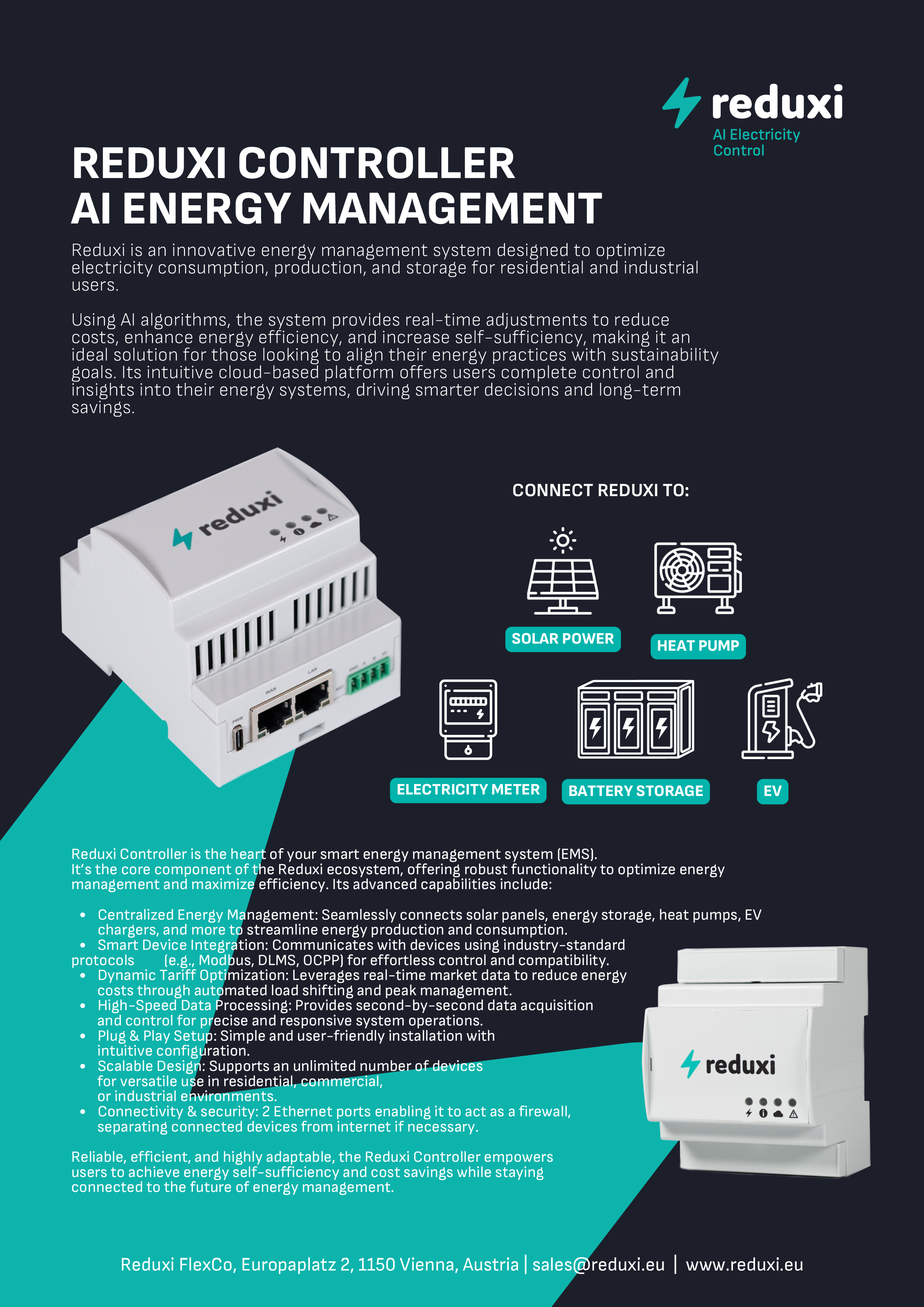

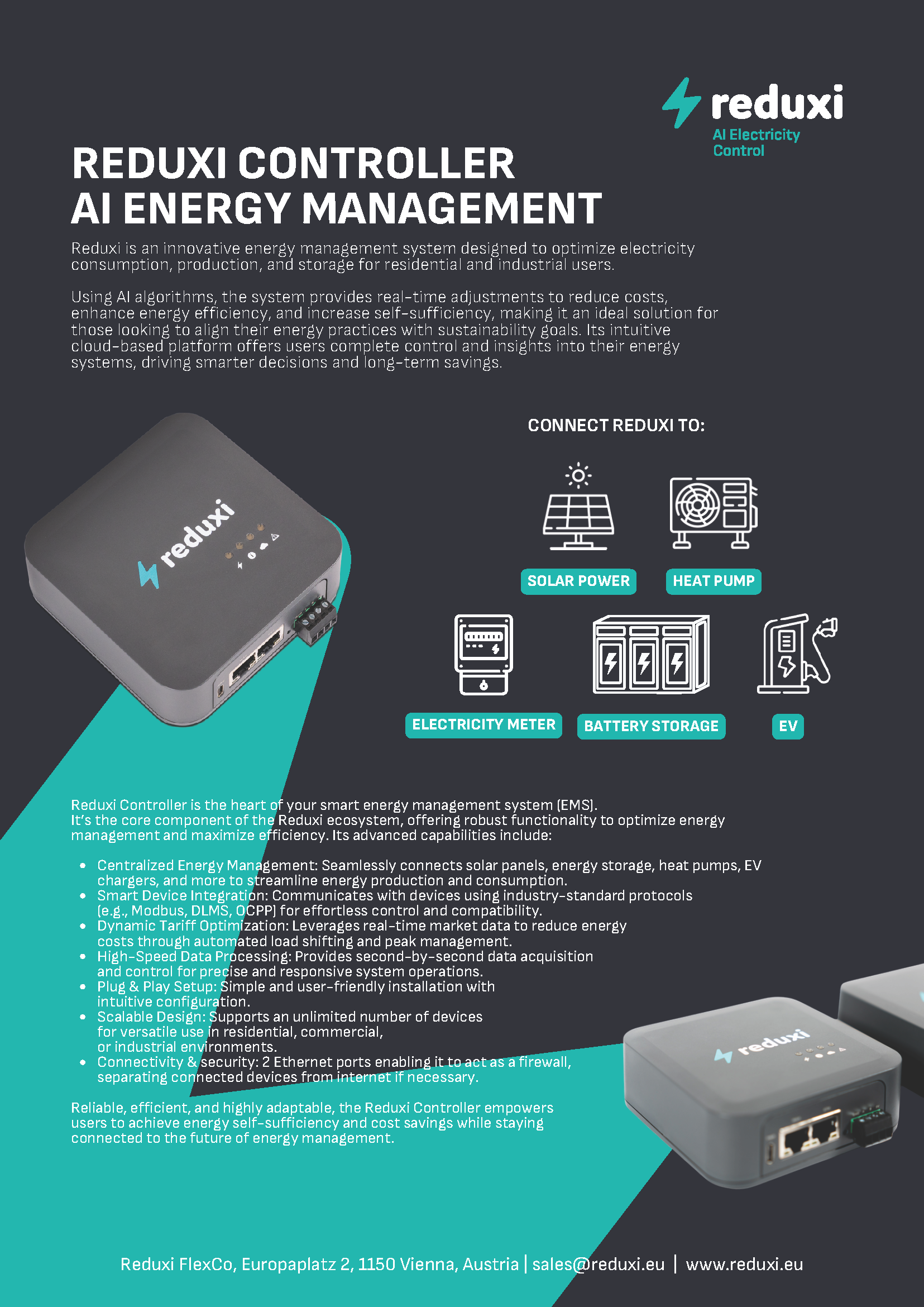

1. WPROWADZENIE

Witamy w świecie Reduxi, który pozwala przejąć kontrolę nad kosztami energii i efektywnym wykorzystaniem energii elektrycznej dla zrównoważonego rozwoju. Główne cechy:

• ZARZĄDZANIE MOCĄ SZCZYTOWĄ,
• ZARZĄDZANIE PRODUKCJĄ W ELEKTROWNI SŁONECZNEJ,
• OPTYMALIZACJA ZUŻYCIA ENERGII ELEKTRYCZNEJ.

Koszty energii w gospodarstwie domowym lub przemyśle można obniżyć tylko dzięki dokładnym pomiarom. W tym celu potrzebna jest odpowiednia technologia. W oparciu o zaawansowane algorytmy, innowacyjny system Reduxi mierzy i analizuje zużycie energii elektrycznej. Dzięki zaawansowanym funkcjom Reduxi zmniejsza koszty zużycia i zwiększa wydajność energetyczną.

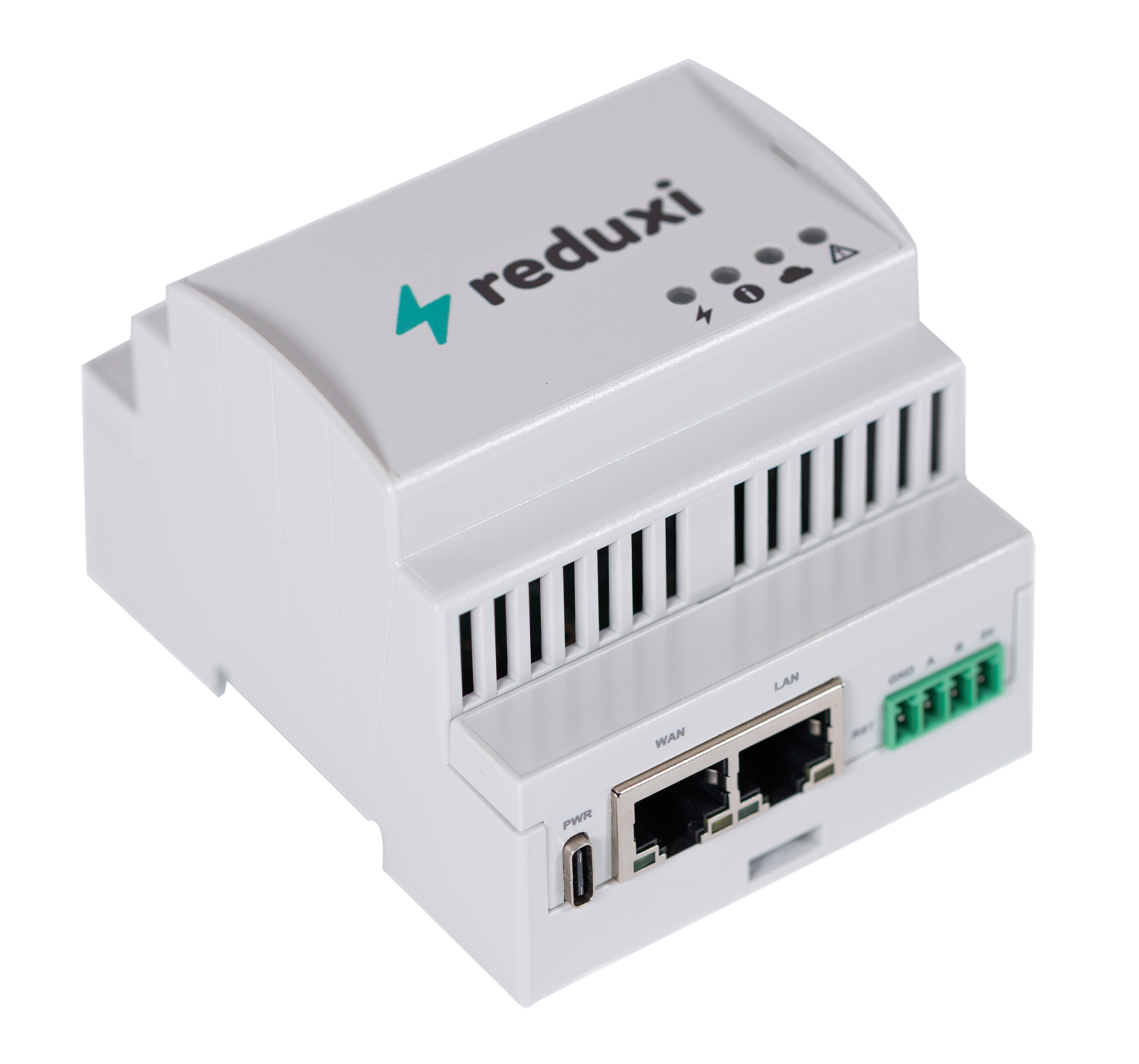

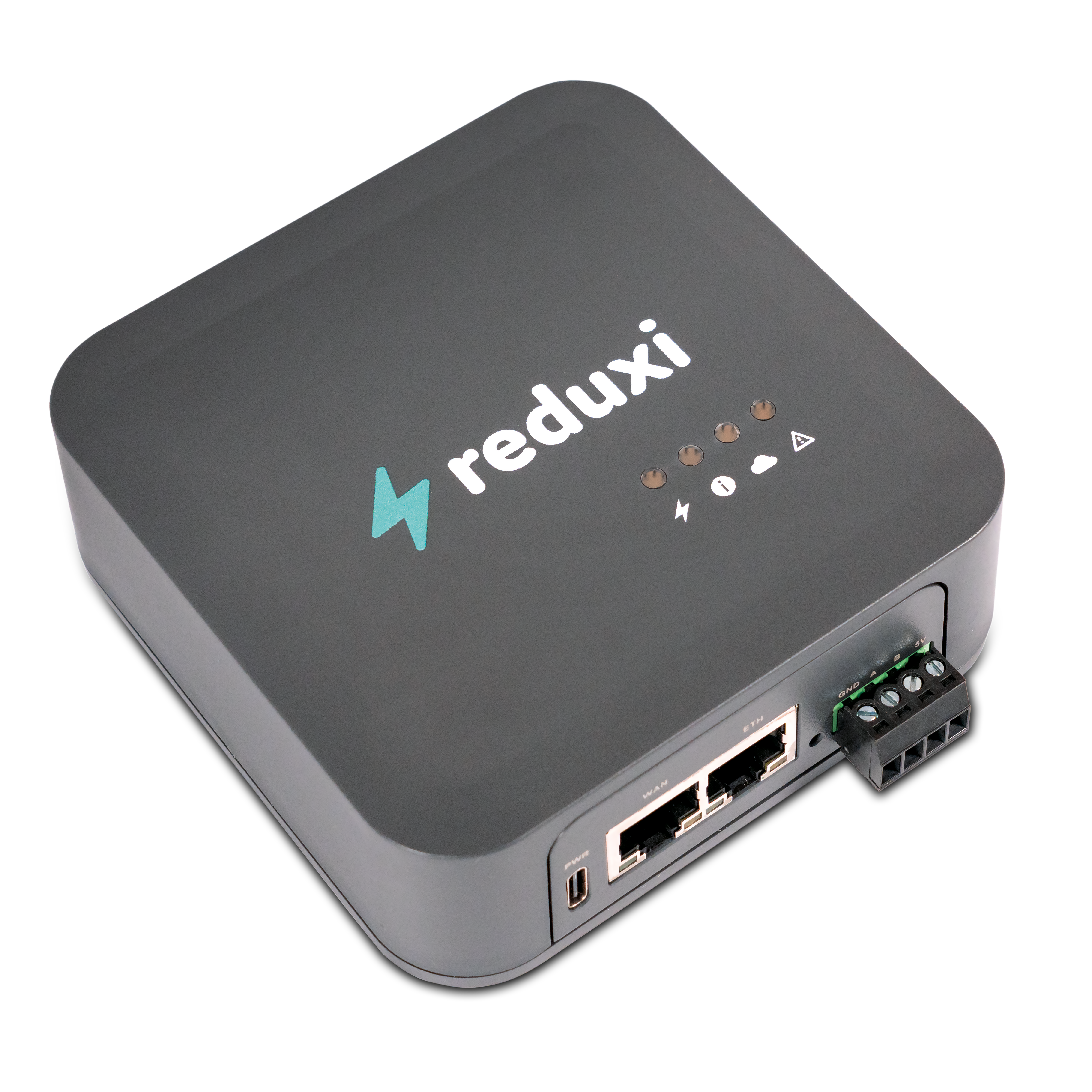

Kontroler Reduxi

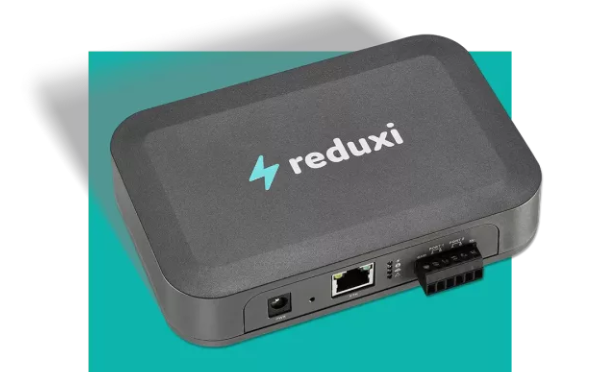

Reduxi Controller jest głównym komponentem systemu Reduxi. Kontroler łączy elektrownie słoneczne, systemy magazynowania energii, pompy ciepła i ładowarki elektryczne z systemem Reduxi. Zarządza produkcją i zużyciem energii elektrycznej, dostosowuje zużycie energii z sieci i wykorzystuje zaawansowane algorytmy, aby zapewnić opłacalne zużycie energii i maksymalną samowystarczalność.

Reduxi Controller jest kluczowym i obowiązkowym komponentem każdego systemu Reduxi.

Każdy kontroler Reduxi posiada wbudowane oprogramowanie Configurator, rozpoznasz jego tło i prosty w obsłudze interfejs (zobacz Reduxi Configurator).



2. INFORMACJE DOTYCZĄCE INSTALACJI I PODŁĄCZENIA

• Podłącz zasilacz AC-DC do gniazda DC Reduxi i podłącz go do gniazda zasilania; pierwsza górna dioda LED powinna się zaświecić - zielone światło.



• Kontroler działa jako hotspot, umożliwiając połączenie się z nim. Druga migająca dioda LED od góry wskazuje, że hotspot jest aktywny

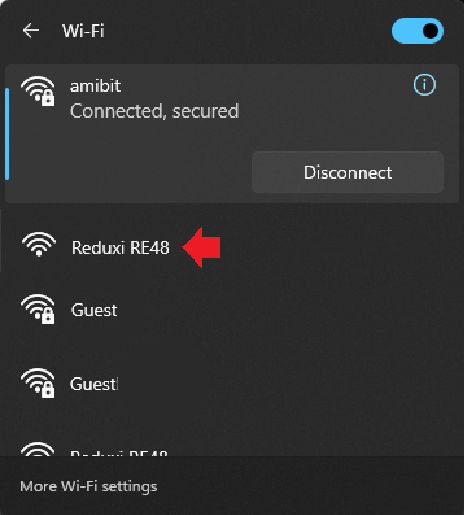

• Przejdź do sieci WiFi za pomocą telefonu lub komputera i połącz się z siecią WiFi o nazwie "Reduxi XYXY", gdzie XYXY to 4 ostatnie cyfry numeru seryjnego Reduxi widoczne na naklejce z tyłu Reduxi.

• Otwórz przeglądarkę i przejdź do strony http://reduxi.local
  • Kroki rozwiązywania problemów:
    • Jeśli korzystasz z telefonu komórkowego i nie możesz otworzyć strony http://reduxi.local, rozłącz się z siecią komórkową i spróbuj połączyć się ponownie.
• Skonfiguruj sieć przewodową lub bezprzewodową i podłącz Reduxi do sieci lokalnej (zalecamy ustawienie statycznego adresu IP Reduxi).
  • Skonfiguruj sieć przewodową, jeśli używasz kabla Ethernet do podłączenia Reduxi do sieci lokalnej.

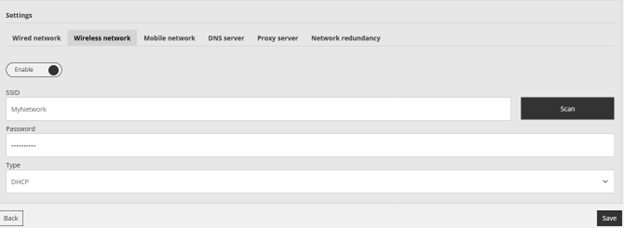

  • Skonfiguruj sieć bezprzewodową, jeśli używasz sieci Wi-Fi do połączenia Reduxi z siecią lokalną.

• • Kroki rozwiązywania problemów:
    • W przypadku błędnego wpisania hasła WiFi konieczne będzie ponowne aktywowanie hotspotu (patrz poniżej)
    • W systemie Windows komputer często traci połączenie WiFi z kontrolerem Reduxi i automatycznie łączy się z powrotem z siecią domową. Regularnie sprawdzaj, czy nadal jesteś połączony z siecią Reduxi, a jeśli nie, połącz się ponownie.
• Gdy wszystko zostanie skonfigurowane, kliknij Zapisz, aby podłączyć kontroler Reduxi do sieci domowej. Teraz połącz się za pomocą telefonu komórkowego lub komputera z tą samą przewodową lub WiFi siecią lokalną, z którą właśnie połączyłeś się za pomocą Reduxi.
• Otwórz przeglądarkę i przejdź na stronę http://reduxi.local
  • Kroki rozwiązywania problemów:
    • Sprawdź dwukrotnie, czy kontroler Reduxi jest podłączony do tej samej sieci lokalnej, co komputer/telefon używany do uzyskania do niego dostępu.
    • Jeśli nie możesz otworzyć strony http://reduxi.local, możesz spróbować otworzyć adres IP, który został skonfigurowany lub automatycznie przypisany do Reduxi. Adres IP można uzyskać, wykonując następujące czynności Jak znaleźć automatycznie przypisany adres IP (protokół DHCP) kontrolera Reduxi?
• Pojawi się strona logowania do kontrolera Reduxi. Do logowania należy użyć domyślnej nazwy użytkownika (admin) i hasła (admin).

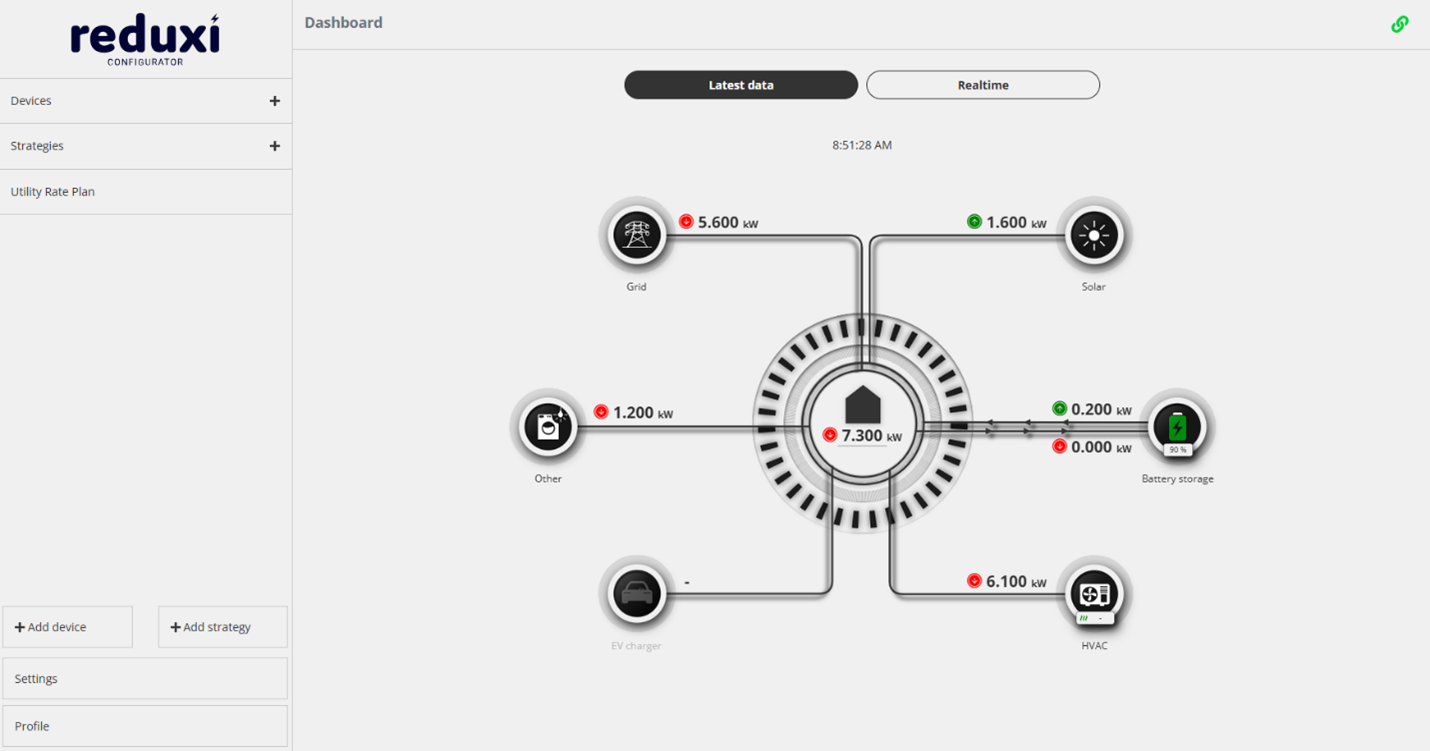

• Teraz możesz zacząć dodawać urządzenia (inteligentne liczniki energii, stacje ładowania, falowniki solarne itp.) do Reduxi. Zobacz Reduxi Configurator. Jeśli nie możesz znaleźć urządzenia, napisz do nas prośbę za pośrednictwem Wyślij nam prośbę ze szczegółowym opisem urządzenia. Skontaktujemy się z Tobą i pomożemy w obsłudze nowego urządzenia
• Dodaj strategie, aby określić, w jaki sposób urządzenia powinny ze sobą współpracować, aby obniżyć koszty, zrównoważyć zużycie energii itp. Zobacz Strategie dla kontrolera Reduxi
• Gotowe, rozwiązanie Reduxi zostało pomyślnie podłączone i skonfigurowane. Możesz teraz połączyć się z Internetem, aby uzyskać najlepsze wrażenia użytkownika, kontrolować zarządzanie energią w domu, uzyskać dostęp do danych analitycznych itp. Wszystko z poziomu aplikacji webowej lub mobilnej, wystarczy utworzyć konto w Reduxi Cloud Reduxi Cloud

Ponowne uruchomienie hotspotu

Jeśli nie udało się skonfigurować sieci (np. z powodu błędnie wpisanego hasła Wi-Fi) lub jeśli identyfikator SSID sieci lub hasło uległy zmianie, należy ponownie skonfigurować sieć Reduxi.

Aby ponownie aktywować hotspot i móc ponownie połączyć się z kontrolerem, wykonaj następujące kroki:

• Włóż igłę lub szpilkę do przycisku resetowania i naciśnij go — jeszcze nie puszczaj.

• Przytrzymaj przycisk przez 10-15 sekund, aż druga dioda LED od góry zacznie migać.

• Puść przycisk. Druga dioda LED nadal miga

• Hotspot będzie dostępny do połączenia w ciągu około jednej minuty.

• Jeśli nie zostaną podjęte żadne działania (np. przez 1 godzinę), hotspot wyłączy się i powróci do poprzednich ustawień sieciowych.

Ten proces jest podobny do resetowania do ustawień fabrycznych, z jedną kluczową różnicą: urządzenie musi pozostać włączone przez cały czas trwania procedury.

Reduxi Cloud

Reduxi Cloud to internetowa i mobilna aplikacja. Zapewnia łatwe monitorowanie w czasie rzeczywistym, dane analityczne i kontrolę lokalnego rozwiązania Reduxi. Reduxi Cloud przenosi doświadczenie użytkownika na najwyższy poziom.

Aby uzyskać dostęp do korzyści z chmury Reduxi, utwórz konto na stronie https://reduxi.app/ lub zainstaluj aplikację mobilną Reduxi Mobile App

• Po utworzeniu nowego konta i ustawieniu hasła zostaniesz poproszony o dodanie nowego kontrolera Reduxi. Zdefiniujesz nazwę, a następnie zarejestrujesz swój Reduxi Controller za pomocą kodu QR z tyłu Reduxi lub wpisując numer seryjny Reduxi, który znajduje się po lewej stronie kodów QR.
• W ten sposób połączyłeś swój Reduxi Controller z aplikacją Reduxi Could.
• Jesteś teraz w pełni przygotowany do zarządzania zużyciem energii i rozpoczęcia oszczędzania kosztów.



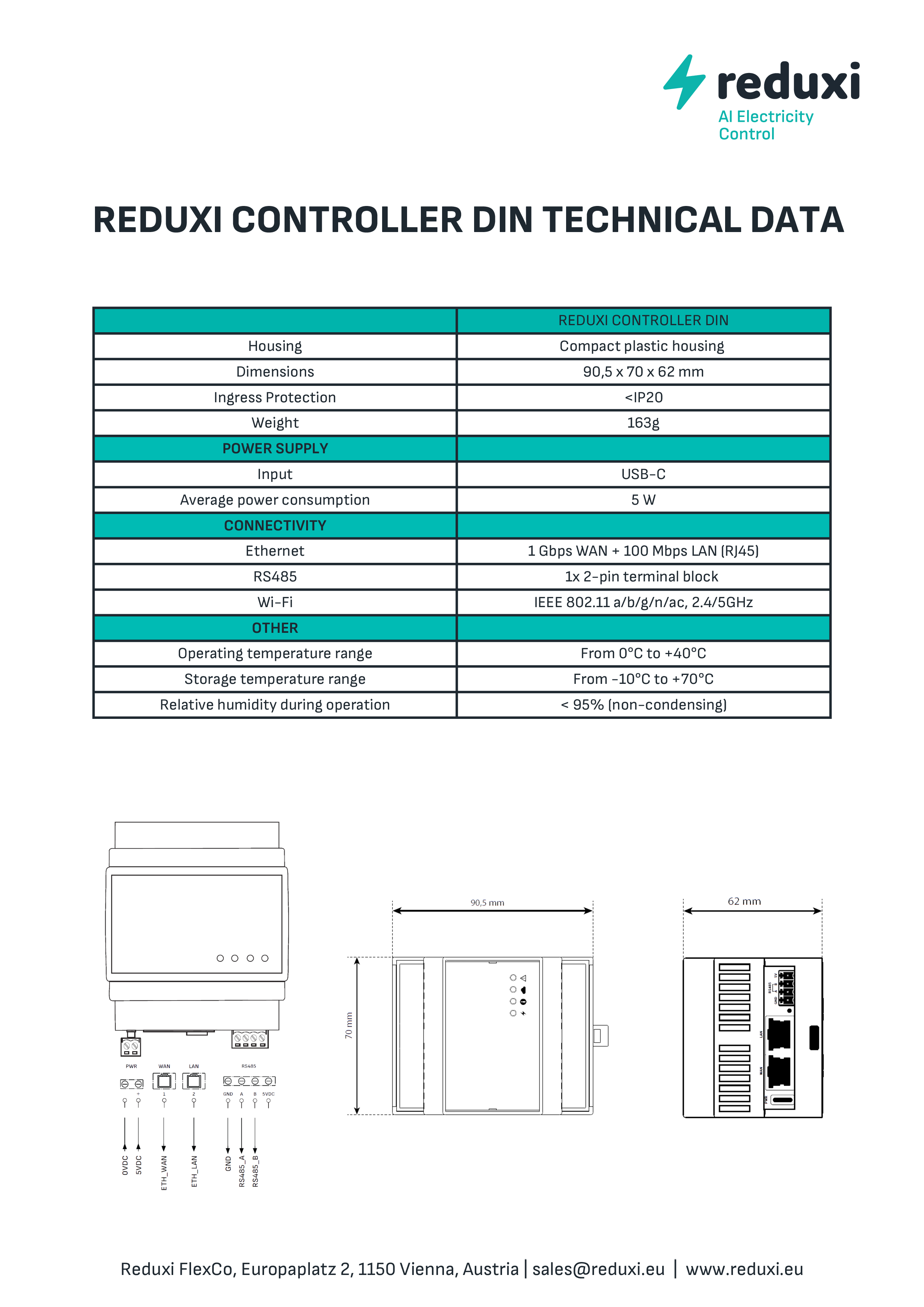

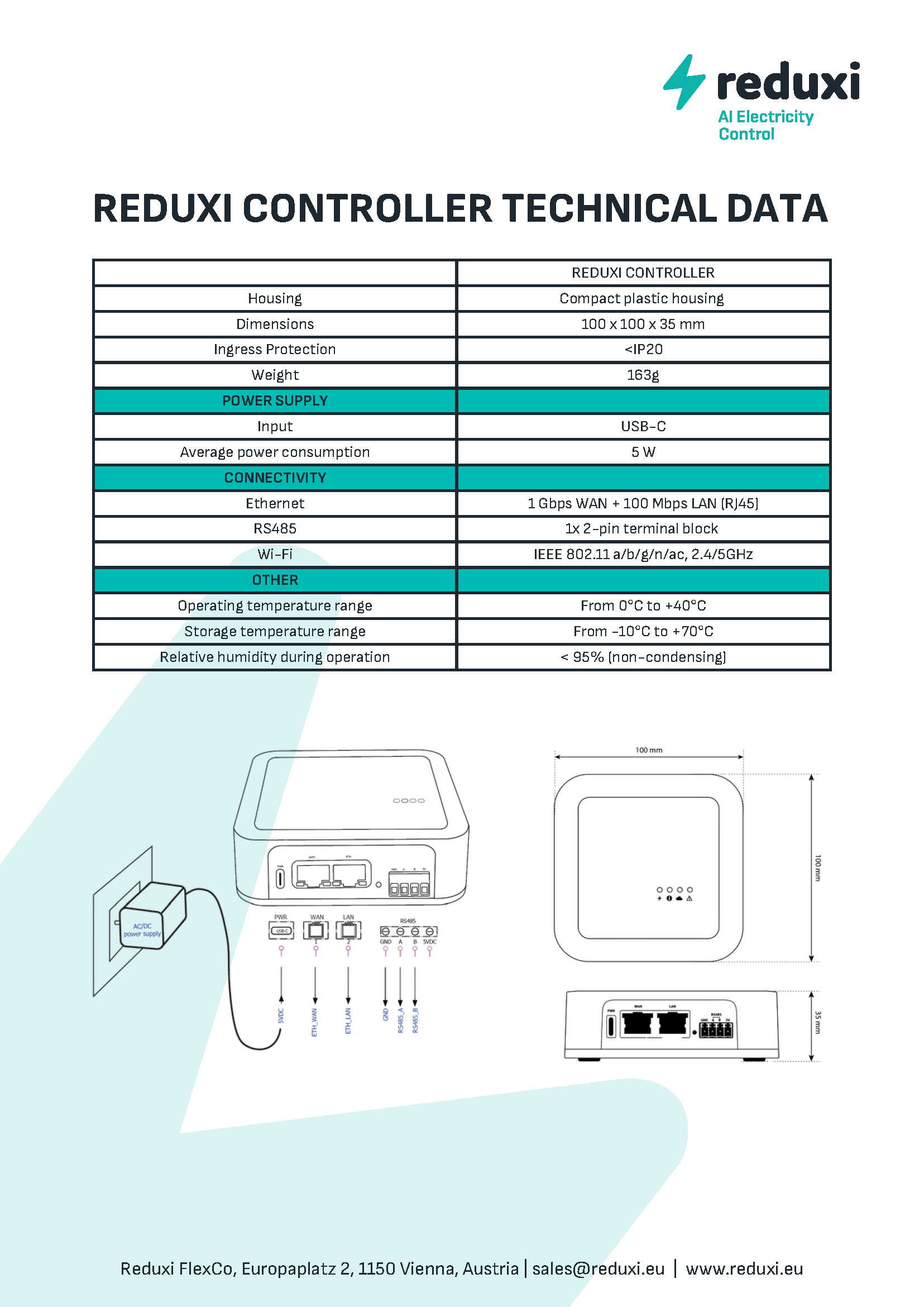

3. SPECYFIKACJA

3.1. Wymiary

• Obudowa biurkowa z opcją montażu na szynie DIN IEC/EN 60715 TH35.
• Wymiary: 150 x 100 x 30 mm.
• Stopień ochrony: <IP20.
• Waga: 230 g.



3.2. Dane techniczne

ZASILANIE
Napięcie zasilania - gniazdo DC	12 - 24 V DC
Średni pobór mocy przy napięciu 12 V DC	250 mA
Napięcie zasilania - PoE	48 V
Typ PoE	IEEE 802.3 w typie 1



PINS
Zasilanie	2-stykowe gniazdo DC
Ethernet	RJ45 10/100 Mb/s (pół/pełny dupleks)
RS485	2x 2-pinowa listwa zaciskowa



ŁĄCZNOŚĆ
Ethernet	10/100 Mb/s
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2,4/5 GHz
RS485	2x 921600 BAUD półdupleks



INNE
Zakres temperatur pracy	Od 0°C do +40°C
Zakres temperatur przechowywania	Od -10°C do +70°C
Wilgotność względna podczas pracy	< 95% (bez kondensacji)
Ochrona przed wnikaniem	< IP20



3.3. Rozgałęzienia połączeń

3.3.1. Przycisk resetowania

Poniższa procedura umożliwia przywrócenie ustawień fabrycznych Reduxi.

• Odłącz Reduxi od zasilania.
• Naciśnij przycisk resetowania igłą i przytrzymaj go (nie puszczaj).
• Podłącz Reduxi do zasilania.
• Kontynuuj naciskanie przycisku resetowania igłą przez 30-60 sekund, aż diody LED zaczną migać.
• Zwolnij przycisk resetowania, gdy diody LED zaczną migać.
• Poczekaj 3-5 minut, aż Reduxi zresetuje wszystko do ustawień fabrycznych.

Ostrzeżenie: w przypadku przywrócenia ustawień fabrycznych konieczne będzie ponowne podłączenie kontrolera Reduxi. Wszystkie dane zostaną utracone.

3.3.2. Zasilanie

Rysunek 1: Wyprowadzenie pinów zasilania (oznaczone jako numerem 1)

Urządzenie powinno być zasilane przez lub zasilacz zgodny z PS2 zgodnie z normą IEC 62368-1.



3.3.3. Ethernet - RJ45

Rysunek 2: Wyprowadzenie pinów Ethernet (oznaczone numerem 2)



Nr PIN.	Funkcja	Szybkość transmisji danych: 10/100 Mb/s.  Kategoria: CAT5.  Zielone światło wskazuje połączenie.  Pomarańczowe światło sygnalizuje ruch.  Automatyczna zwrotnica.
1	TX+
2	TX-.
3	RX+
4	PoE
5	PoE
6	RX-
7	PoE
8	PoE



3.3.4. Interfejsy komunikacyjne RS485

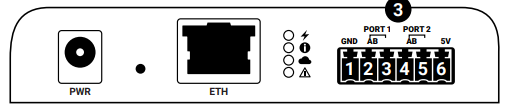

Rysunek 3: Rozkład pinów interfejsów komunikacyjnych (oznaczonych numerem 3).



Wspólna płaszczyzna  A + (port 1)  B - (port 1)

4. A + (port 2) 5. B - (port 2) 6. Pomocnicze wyjście +5 V DC

• Szybkość transmisji danych: 921600 BAUD.
• Półdupleks.
• Poziom napięcia: 0 V - 5 V.

Dostępne są również dodatkowe adaptery do obsługi komunikacji innych firm. Prosimy o kontakt w celu uzyskania listy aktualnie dostępnych dodatków i ich cen.



3.3.5. Wskaźniki LED

Pierwsza od góry dioda LED - zielone światło: Zasilanie jest aktywne.  Druga dioda LED od góry – zielone światło: (włączone – system działa, miga – hotspot jest aktywny); Czerwone światło: błąd.  Trzecia od góry dioda LED - zielone światło: Połączenie sieciowe (wyłączona - brak połączenia, zielona - połączenie w porządku, migająca na zielono - błąd połączenia). Czwarta od góry dioda LED - dioda czerwona: miga na czerwono - błąd któregokolwiek z dodanych urządzeń.





4. OGÓLNE INSTRUKCJE UŻYTKOWANIA

• Korzystając z tego urządzenia, użytkownik akceptuje Politykę prywatności i Regulamin
• Przeczytaj i zachowaj te instrukcje na przyszłość. Przestrzegaj wszystkich ostrzeżeń i wytycznych.
• Umieszczenie: Upewnij się, że produkt jest umieszczony na stabilnej, niewibrującej powierzchni.
• Rozpakowywanie: Przed podłączeniem produktu do zasilania należy usunąć wszystkie materiały opakowaniowe.
• Wentylacja: Szczeliny wentylacyjne powinny być drożne; nie należy umieszczać żadnych przedmiotów na produkcie.
• Wilgoć i płyny: Chronić produkt przed kontaktem z cieczami, deszczem lub wilgocią.
• Czyszczenie: Przed czyszczeniem należy zawsze odłączyć urządzenie od zasilania. Używaj tylko miękkiej, suchej ściereczki; unikaj środków czyszczących w płynie lub sprayu.
• Otwory: Nie wolno wkładać żadnych przedmiotów do żadnych otworów.
• Naprawy i modyfikacje: Nie należy podejmować prób samodzielnego otwierania lub naprawy produktu, ponieważ spowoduje to utratę gwarancji. Naprawy powinni wykonywać wyłącznie wykwalifikowani technicy serwisowi.
• Przenoszenie: Przed przeniesieniem produktu należy odłączyć go od źródła zasilania.
• Etykiety: Należy zachować wszystkie oryginalne etykiety i nie usuwać ich z produktu.
• Źródła ciepła: Należy unikać instalowania produktu w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki lub inne urządzenia generujące ciepło.
• Kabel zasilający: Przewód zasilający należy zainstalować w bezpieczny sposób i upewnić się, że nie stanowi on zagrożenia potknięciem lub nie jest narażony na potencjalne uszkodzenie przez przedmioty, które mogłyby go przygnieść lub skręcić.
• Akcesoria: Należy używać wyłącznie akcesoriów lub dodatkowego wyposażenia zalecanego przez producenta.
• Odłączanie: Produkt należy odłączyć od źródła zasilania podczas burzy lub jeśli nie będzie używany przez dłuższy czas.
• Wymagania dotyczące napięcia: Produkt należy podłączać wyłącznie do gniazda zasilania zgodnego z wymaganiami dotyczącymi napięcia określonymi w niniejszej instrukcji.
• Dostęp do zasilania: Należy upewnić się, że wejście zasilania urządzenia jest zawsze dostępne i sprawne.
• Obciążenie elektryczne: Nie należy przeciążać gniazdek elektrycznych, przedłużaczy ani paneli wyłączników automatycznych.

5. DEKLARACJA ZGODNOŚCI

Amibit niniejszym oświadcza, że produkt REDUXI Controller, wersja 1.2 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst oświadczenia o zgodności jest dostępny pod następującym adresem internetowym: link.

6. UE - UTYLIZACJA I RECYKLING

Symbol wskazuje, że produkt należy utylizować zgodnie z lokalnymi przepisami i regulacjami. Zanieś wyrzucone urządzenie do odpowiedniego punktu zbiórki odpadów. Odpowiednia utylizacja zużytych urządzeń pomaga chronić zasoby naturalne i zapewnia zrównoważony rozwój środowiska.



Producent

Nazwa: AMIBIT d.o.o.

Adres: Šaleška 2 a, 3320 Velenje

Numer identyfikacyjny: 6930808000

IDENTYFIKATOR PODATKOWY: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Przeznaczenie: Reduxi Controler - instrukcja obsługi

Wersja: V2.0 11.2024



Prawa autorskie

© 2022 AMIBIT d.o.o.

Wszelkie prawa zastrzeżone. Żadna część niniejszego dokumentu nie może być powielana, przechowywana w systemie przechowywania i odzyskiwania danych lub w jakiejkolwiek innej formie, elektronicznej, elektrostatycznej, na taśmie magnetycznej, fotokopii lub w inny sposób bez uprzedniej pisemnej zgody AMIBIT d.o.o.
