REDUXI GATEWAY

Podręcznik użytkownika

Wersja V2.0 11.2024

1. Wprowadzenie

Reduxi Gateway to jednostka rozszerzająca system Reduxi, która umożliwia konwersję sygnałów szeregowych RS485 na protokół internetowy TCP/IP. Jest przeznaczony do użytku w przypadkach, gdy liczba wejść szeregowych (2x RS485) na kontrolerze Reduxi jest niewystarczająca do potrzeb użytkownika w zakresie podłączania urządzeń do portów RS485. Służy również jako urządzenie pomocnicze w sytuacjach, gdy odległość między urządzeniem a sterownikiem Reduxi jest zbyt duża, aby możliwe było bezpośrednie połączenie kablowe z portami RS485.

Bramka Reduxi Gateway jest również używana w przypadkach, gdy do regulacji urządzenia wymagane są dwa wyjścia przekaźnikowe, takie jak zarządzanie pompą ciepła za pomocą funkcji SmartGrid Ready (SG Ready).

Dodatkowo bramka Reduxi Gateway może służyć jako urządzenie pomiarowe do monitorowania prądów elektrycznych. W tym przypadku cęgi prądowe są podłączone do wejść prądowych Reduxi Gateway, umożliwiając gromadzenie danych o mocy. Dane dotyczące napięcia są następnie uzyskiwane bezpośrednio z Reduxi Controller.

2. Informacje o połączeniu instalacyjnym

Podłącz zasilacz AC-DC do Reduxi Gateway, a następnie podłącz zasilacz do gniazdka elektrycznego. Pierwsza dioda LED od góry powinna zacząć świecić na zielono.

Przejdź do ustawień sieci WiFi na urządzeniu mobilnym lub komputerze i połącz się z punktem dostępu urządzenia Gateway.
Jeśli wyskakujące okienko nie pojawi się automatycznie, otwórz przeglądarkę i wejdź na stronę http//gateway.local.
Użyj nazwy użytkownika "admin" i hasła "admin", aby się zalogować.
Skonfiguruj sieć przewodową lub bezprzewodową i podłącz Reduxi do sieci lokalnej (zaleca się ustawienie statycznego adresu IP).
Kliknij "Zapisz", a następnie podłącz telefon komórkowy lub komputer do tej samej przewodowej lub bezprzewodowej sieci lokalnej, do której wcześniej podłączyłeś Reduxi Gateway.
Kontroler Reduxi powinien być już podłączony do lokalnej sieci internetowej (Reduxi Controller).
Postępuj zgodnie z kolejnymi sekcjami dotyczącymi podłączania wyjść przekaźnikowych i instalacji czujników prądu.
Aby uzyskać dodatkowe informacje na temat konfiguracji/instalacji oprogramowania, odwiedź stronę internetową z najnowszą dokumentacją: https//support.reduxi.eu.

Informacje na temat konfiguracji/instalacji oprogramowania można znaleźć w podręczniku online Reduxi Local support.reduxi.eu.

3. Specyfikacje

3.1. Wymiar

Obudowa biurkowa z opcją montażu na szynie DIN IEC/EN 60715 TH35.
Wymiary: 100 x 100 x 35 mm.
Stopień ochrony: <IP20.
Waga: 230 g.

3.2. Dane techniczne

ZASILANIE
Napięcie zasilania - gniazdo DC	12 - 24 V DC
Maksymalny prąd przy 12 V DC	200 mA

PINS
Zasilanie	2-stykowe gniazdo DC
Ethernet	RJ45 10/100 Mb/s (pół/pełny dupleks)
RS485	2x 2-pinowa listwa zaciskowa
Prąd wejściowy czujnika	3x 3,5mm (CT1, CT2, CT3) 0-1V
Wyjścia przekaźnikowe	2x DO(NO/COM/NC) - maks. 5A

ŁĄCZNOŚĆ
Ethernet	10/100 Mb/s
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2,4/5 GHz
RS485	2x 921600 BAUD półdupleks

INNE
Zakres temperatur pracy	Od 0°C do +40°C
Zakres temperatur przechowywania	Od -10°C do +70°C
Wilgotność względna podczas pracy	< 95% (bez kondensacji)
Ochrona przed wnikaniem	< IP20

3.3. Rozgałęzienia połączeń

3.3.1. Przycisk resetowania

Poniższa procedura umożliwia przywrócenie ustawień fabrycznych Reduxi Gateway:

Naciśnij igłę i nie puszczaj (kontynuuj naciskanie).
Kontynuuj naciskanie przycisku resetowania przez ponad 7 sekund, aż zaświecą się wszystkie diody LED.
Gdy diody LED zaświecą się, zwolnij przycisk.
Poczekaj 30 sekund, aż Reduxi Gateway zresetuje wszystko do ustawień fabrycznych.

3.3.2. Zasilanie

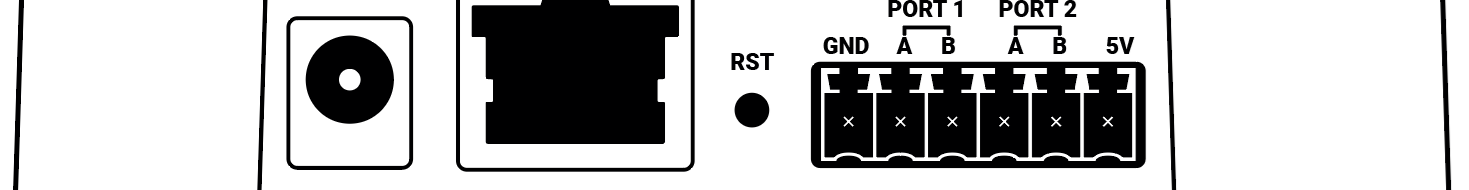

Rysunek 1: Wyprowadzenie pinów zasilania (oznaczone jako
numerem 1)

Urządzenie powinno być dostarczane z zasilaczem
lub zasilaczem zgodnym z PS2
zgodnie z normą IEC 62368-1.

3.3.3. Ethernet - RJ45 i RS485

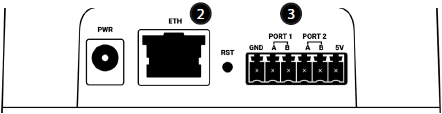

Rysunek 2: Port Ethernet (oznaczony numerem 2) i porty komunikacyjne RS485 (oznaczone numerem 3).

Port Ethernet (oznaczony numerem 2):

Nr PIN.	Funkcja	Szybkość transmisji danych: 10/100 Mb/s. Kategoria: CAT5. Zielone światło oznacza połączenie. Pomarańczowe światło sygnalizuje ruch. Automatyczna zwrotnica.
1	TX+
2	TX-.
3	RX+
6	RX-

Porty komunikacyjne RS485 (oznaczone cyfrą 3):

GND
A + (port 1)
B - (port 1)
A + (port 2)
B - (port 2)
Wyjście +5 V DC

Szybkość przesyłania danych: 921600 BAUD.
Półdupleks.
Poziom napięcia: 0 V - 5 V.

Dostępne są również dodatkowe moduły komunikacyjne dla urządzeń zewnętrznych. Prosimy o kontakt w celu uzyskania aktualnej listy modułów i cennika.

3.3.4. Interfejsy komunikacyjne

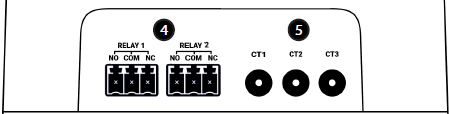

Wyjście przekaźnikowe (oznaczone numerem 4):

maks. 5A AC/DC

Wejścia czujnika prądu (oznaczone numerem 5):

3x3.5mm (I1, I2, I3) - 0-1V

3.3.5. Wskaźniki LED

Pierwsze światło LED:

zielony: zasilanie jest włączone.
niebieski: połączenie internetowe jest aktywne.
czerwony: błąd.
biały: aktualizacja/reset

Drugie światło LED:

miga na zielono: odczyt z PORT1.
miga na niebiesko: zapis PORT1.

Trzecie światło LED:

miga na zielono: odczyt z PORT2.
miga na niebiesko: zapis PORT2.
żółty: Komunikacja MODUS.

Czwarte światło LED:

zielony: przekaźnik 1 włączony.
niebieski: przekaźnik 2 włączony.
turki: przekaźnik 1 i przekaźnik 2 włączone.

4. Ogólne instrukcje użytkowania

Korzystając z tego urządzenia, użytkownik akceptuje Polityka prywatności i Regulamin
Przeczytaj i zachowaj te instrukcje na przyszłość. Przestrzegaj wszystkich ostrzeżeń i wytycznych.
Umieszczenie: Upewnij się, że produkt jest umieszczony na stabilnej, niewibrującej powierzchni.
Rozpakowywanie: Przed podłączeniem produktu do zasilania należy usunąć wszystkie materiały opakowaniowe.
Wentylacja: Szczeliny wentylacyjne powinny być drożne; nie należy umieszczać żadnych przedmiotów na produkcie.
Wilgoć i płyny: Chronić produkt przed kontaktem z cieczami, deszczem lub wilgocią.
Czyszczenie: Przed czyszczeniem należy zawsze odłączyć urządzenie od zasilania. Używaj tylko miękkiej, suchej ściereczki; unikaj środków czyszczących w płynie lub sprayu.
Otwory: Nie wolno wkładać żadnych przedmiotów do żadnych otworów.
Naprawy i modyfikacje: Nie należy podejmować prób samodzielnego otwierania lub naprawy produktu, ponieważ spowoduje to utratę gwarancji. Naprawy powinni wykonywać wyłącznie wykwalifikowani technicy serwisowi.
Przenoszenie: Przed przeniesieniem produktu należy odłączyć go od źródła zasilania.
Etykiety: Należy zachować wszystkie oryginalne etykiety i nie usuwać ich z produktu.
Źródła ciepła: Należy unikać instalowania produktu w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki lub inne urządzenia generujące ciepło.
Kabel zasilający: Przewód zasilający należy zainstalować w bezpieczny sposób i upewnić się, że nie stanowi on zagrożenia potknięciem lub nie jest narażony na potencjalne uszkodzenie przez przedmioty, które mogłyby go przygnieść lub skręcić.
Akcesoria: Należy używać wyłącznie akcesoriów lub dodatkowego wyposażenia zalecanego przez producenta.
Odłączanie: Produkt należy odłączyć od źródła zasilania podczas burzy lub jeśli nie będzie używany przez dłuższy czas.
Wymagania dotyczące napięcia: Produkt należy podłączać wyłącznie do gniazda zasilania zgodnego z wymaganiami dotyczącymi napięcia określonymi w niniejszej instrukcji.
Dostęp do zasilania: Należy upewnić się, że wejście zasilania urządzenia jest zawsze dostępne i sprawne.
Obciążenie elektryczne: Nie należy przeciążać gniazdek elektrycznych, przedłużaczy ani paneli wyłączników automatycznych.

Producent

Nazwa: AMIBIT d.o.o.

Adres: Šaleška 2 a, 3320 Velenje

Numer identyfikacyjny: 6930808000

IDENTYFIKATOR PODATKOWY: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40

Dokument

Przeznaczenie: Reduxi Gateway - Instrukcja obsługi

Wersja: V1.1 11.2022

Prawa autorskie

Wszelkie prawa zastrzeżone. Żadna część niniejszego dokumentu nie może być powielana, przechowywana w systemie przechowywania i odzyskiwania danych lub w jakiejkolwiek innej formie, elektronicznej, elektrostatycznej, na taśmie magnetycznej, fotokopii lub w inny sposób bez uprzedniej pisemnej zgody AMIBIT d.o.o.

Powiązane z

Technical Sheet - Gateway.pdf
600 KB Pobierz
