1. Wprowadzenie
Witamy w świecie Reduxi, który pozwala przejąć kontrolę nad kosztami energii i efektywnym wykorzystaniem energii elektrycznej dla zrównoważonego rozwoju. Główne cechy:
- Zarządzanie mocą szczytową,
- Zarządzanie produkcją w elektrowni słonecznej,
- Optymalizacja zużycia energii elektrycznej.
Dokładne pomiary i analiza zużycia energii to pierwsze kroki w kierunku jej redukcji. Aby osiągnąć ten cel, potrzebna jest odpowiednia technologia. Reduxi Converter umożliwia podłączenie miernika AM550 do systemu Reduxi za pośrednictwem urządzenia Reduxi Controller lub Reduxi Gateway.
2. Instrukcje podłączania
W przypadku pierwszej konfiguracji należy podłączyć Reduxi Converter do Reduxi Controller lub Reduxi Gateway do portu RS485. Do połączenia zalecamy użycie podwójnie izolowanej skrętki z oplotem (kabel ekranowany).
- Podwójnie izolowana skrętka musi być podłączona w następujący sposób: pierwszy przewód na konwerterze A jest podłączony do przewodu Reduxi A. Podłącz drugi przewód na konwerterze B do przewodu Reduxi B. Podłącz kabel pleciony (ekranowany) do GND.
- Podłącz miernik Iskra AM550 za pomocą kabla RJ12 do konwertera Reduxi (upewnij się, że kolejność przewodów w kablu RJ12 jest zgodna po obu stronach kabla RJ12).
- Zielona dioda LED powinna zacząć świecić.
W celu konfiguracji/instalacji oprogramowania należy odwiedzić stronę internetową, na której znajduje się najnowsza dokumentacja:
3. Specyfikacje

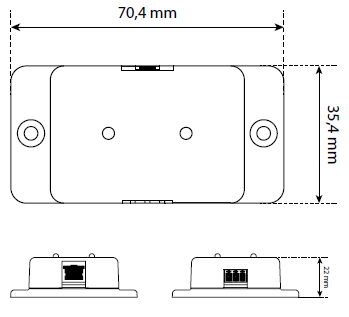

3.1. Wymiary
- Obudowa stołu, którą można przymocować.
- Wymiary: 35,4 x 70,4 x 22 mm.
- Stopień ochrony: <IP20.
- Waga: 30 g.
Długość: 35,4 mm | Szerokość: 70,4 mm | Wysokość: 22 mm |
3.2. Dane techniczne
ZASILANIE ZASILANIE |
|
Zasilanie |
Miernik AM550 |
PINS |
|
Miernik AM550 |
RJ12 |
RS485 |
1x 3-pinowe złącze |
ŁĄCZNOŚĆ |
|
RS485 |
W zależności od ustawień miernika (przykład: 1x 115200 BAUD półdupleks) |
Miernik AM550 |
Poziom TTL portu P1 |
INNE |
|
Zakres temperatur pracy |
Od 0°C do +40°C |
Zakres temperatur przechowywania |
Od -10°C do +70°C |
Wilgotność względna podczas pracy |
< 95% (nie skrapla się) |
Ochrona |
< IP20 |
3.3. Wtyczki połączeniowe
3.3.1. Wtyczki RS485

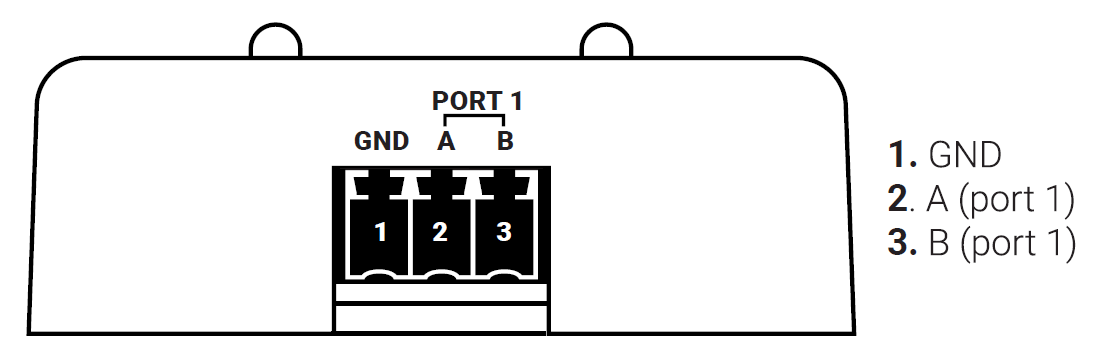

Rysunek 1: Wtyczki komunikacyjne RS485 (oznaczone numerem 1).
-
Maksymalna szybkość przesyłania danych: 921600 BAUD.
-
Półdupleks.
-
Poziom napięcia: 0 V - 5 V.
3.3.2. Wtyki RJ12

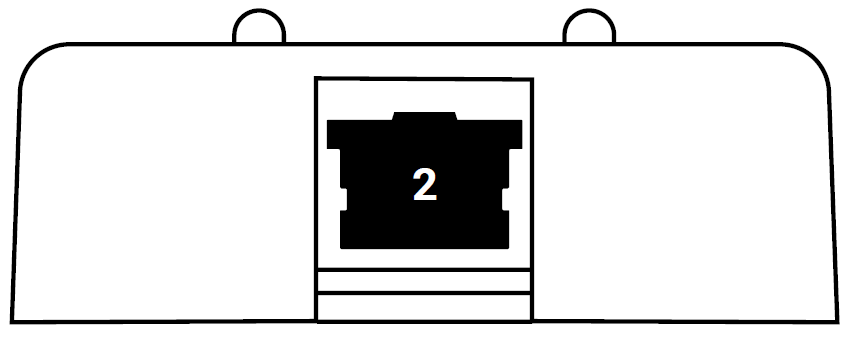

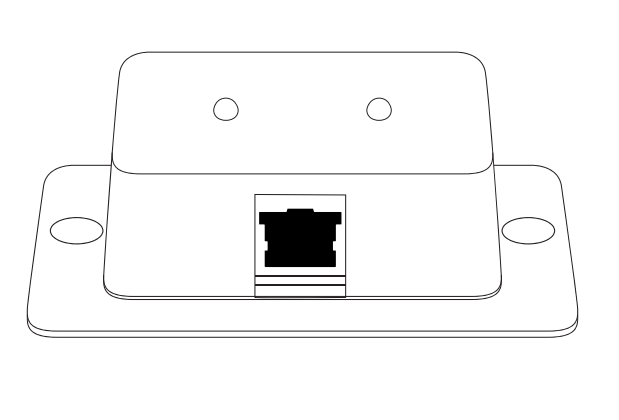

Rysunek 2: Wtyczki komunikacyjne RJ12 (oznaczone numerem 2).
- Zasilanie +5 V DC.
- Zapotrzebowanie na linię danych - wyjście.
- Masa danych.
- NC - niepodłączony.
- Linia danych - wejście.
- GND zasilania.
- Komunikacja za pośrednictwem wyjścia Iskra P1.
- Poziom napięcia: 0 V - 5 V.
3.3.3. Wskaźniki LED
Zielona dioda LED: zasilanie jest aktywne. |
|
Żółta dioda LED: miga podczas przesyłania danych. |
4. Ogólne instrukcje użytkowania
- Korzystając z tego urządzenia, użytkownik akceptuje Polityka prywatności i Regulamin
- Przeczytaj i zachowaj te instrukcje na przyszłość. Przestrzegaj wszystkich ostrzeżeń i wytycznych.
- Umieszczenie: Upewnij się, że produkt jest umieszczony na stabilnej, niewibrującej powierzchni.
- Rozpakowywanie: Przed podłączeniem produktu do zasilania należy usunąć wszystkie materiały opakowaniowe.
- Wentylacja: Szczeliny wentylacyjne powinny być drożne; nie należy umieszczać żadnych przedmiotów na produkcie.
- Wilgoć i płyny: Chronić produkt przed kontaktem z cieczami, deszczem lub wilgocią.
- Czyszczenie: Przed czyszczeniem należy zawsze odłączyć urządzenie od zasilania. Używaj tylko miękkiej, suchej ściereczki; unikaj środków czyszczących w płynie lub sprayu.
- Otwory: Nie wolno wkładać żadnych przedmiotów do żadnych otworów.
- Naprawy i modyfikacje: Nie należy podejmować prób samodzielnego otwierania lub naprawy produktu, ponieważ spowoduje to utratę gwarancji. Naprawy powinni wykonywać wyłącznie wykwalifikowani technicy serwisowi.
- Przenoszenie: Przed przeniesieniem produktu należy odłączyć go od źródła zasilania.
- Etykiety: Należy zachować wszystkie oryginalne etykiety i nie usuwać ich z produktu.
- Źródła ciepła: Należy unikać instalowania produktu w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki lub inne urządzenia generujące ciepło.
- Kabel zasilający: Przewód zasilający należy zainstalować w bezpieczny sposób i upewnić się, że nie stanowi on zagrożenia potknięciem lub nie jest narażony na potencjalne uszkodzenie przez przedmioty, które mogłyby go przygnieść lub skręcić.
- Akcesoria: Należy używać wyłącznie akcesoriów lub dodatkowego wyposażenia zalecanego przez producenta.
- Odłączanie: Produkt należy odłączyć od źródła zasilania podczas burzy lub jeśli nie będzie używany przez dłuższy czas.
- Wymagania dotyczące napięcia: Produkt należy podłączać wyłącznie do gniazda zasilania zgodnego z wymaganiami dotyczącymi napięcia określonymi w niniejszej instrukcji.
- Dostęp do zasilania: Należy upewnić się, że wejście zasilania urządzenia jest zawsze dostępne i sprawne.
- Obciążenie elektryczne: Nie należy przeciążać gniazdek elektrycznych, przedłużaczy ani paneli wyłączników automatycznych.
Producent
Nazwa: AMIBIT d.o.o.
Adres: Šaleška 2 a, 3320 Velenje
Numer identyfikacyjny: 6930808000
IDENTYFIKATOR PODATKOWY: SI51315831
E-mail: info@reduxi.eu
Telefon: +386 (0)3 777 01 40
Dokument
Przeznaczenie: Konwerter Reduxi dla miernika AM550
Wersja: V1.0 12.2022
Prawa autorskie
© 2022 AMIBIT d.o.o.
Wszelkie prawa zastrzeżone. Żadna część niniejszego dokumentu nie może być powielana, przechowywana w systemie przechowywania i odzyskiwania danych lub w jakiejkolwiek innej formie, elektronicznej, elektrostatycznej, na taśmie magnetycznej, fotokopii lub w inny sposób bez uprzedniej pisemnej zgody AMIBIT d.o.o.
