1. Połączenie fizyczne

Należy podłączyć RS485 do modułu CM-v-3. Identyfikacja modułu różni się w zależności od opcjonalnego dodatku, który obsługuje licznik energii (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Pętla prądowa, ETHERNET).

#1 Pierwsza opcja - podłączenie pinów na opcjonalnej karcie

Należy podłączyć piny opcjonalnej karty - ustawienia licznika energii Iskraemeco - Kanał 3
27: A
29: B
28: GND

#2 Druga opcja - podłączenie pinów bezpośrednio do licznika energii - ustawienia licznika energii Iskraemeco - Kanał 1

Otrzymaliśmy informację od Elektro Ljubljana, że port ten jest zawsze aktywny i nie wymaga dodatkowej konfiguracji.

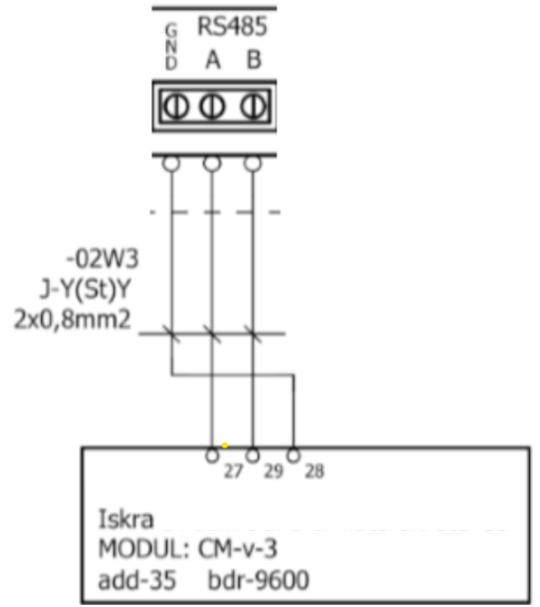

Podłącz Iskraemecto MT880 do RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Uzyskaj numer seryjny licznika energii

Numer seryjny można odczytać z licznika energii. Spójrz na poniższe zdjęcie. Czerwony kwadrat pokazuje ostatnie cztery cyfry numeru seryjnego. Inna część numeru seryjnego jest ukryta ze względów bezpieczeństwa. W takim przypadku należy odczytać cały numer seryjny z licznika energii.

3. Uzyskaj fizyczny adres urządzenia (adres HDLC)

Adres to dwie ostatnie cyfry numeru seryjnego licznika energii.

Na przykład powyżej numer seryjny to 59.

Jeśli ten adres nie działa, musimy dodać 16 do numeru seryjnego. Na przykład: 59 + 16 = 75

Explanation of the process and another example:

4. Dodaj urządzenie do Reduxi Configurator

Po pierwsze, możesz zalogować się do Reduxi Configurator za pomocą przeglądarki.

1. Kliknij Dodaj urządzenie

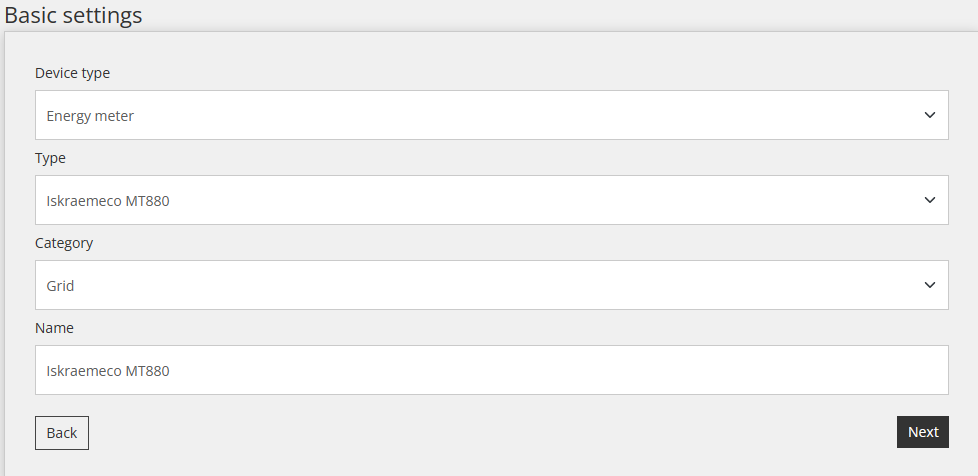

2. Wprowadź ustawienia podstawowe

3. Wybierz kanał komunikacji

4. Wprowadź konfigurację urządzenia

Numer seryjny = odczytany z licznika energii Iskraemeco

Fizyczny adres urządzenia: patrz wyżej

Logiczny identyfikator urządzenia = 1 (domyślnie)

Adres klienta = 1 (domyślnie)

Hasło= poproś dostawcę usług o hasło

Współczynnik zewnętrznego przekładnika prądowego = stosunek prądów - jeśli masz 250A/5A, wynik wynosi 50.

Zewnętrzny współczynnik VT = współczynnik wysokiego napięcia. Tylko w przypadku, gdy licznik jest na średnim napięciu zamiast na 230V

5. Wprowadź i wybierz Ustawienia zaawansowane
