1. Jak fizycznie połączyć Landis+Gyr E570 ZMY S2 ze sterownikiem Reduxi?

Aby połączyć się przez RS485 zobacz poniższy obrazek.

2. Pobierz adres urządzenia fizycznego (adres HDLC)

Na przykład:

Numer seryjny: 73852799
Adres urządzenia HDLC: 2799+1000=3799

3. Dodaj urządzenie do Konfiguratora Reduxi

Najpierw możesz zalogować się do Konfiguratora Reduxi za pomocą Konfiguratora Reduxi poprzez przeglądarkę.

1. Kliknij Dodaj urządzenie

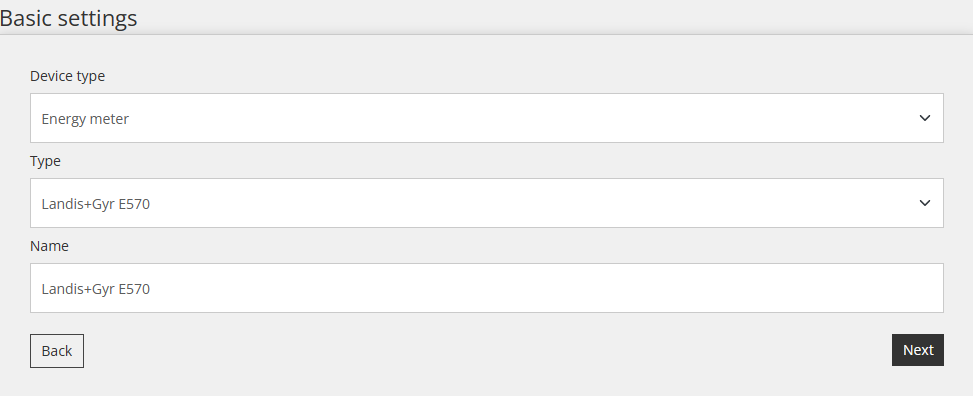

2. Wprowadź podstawowe ustawienia

3. Wybierz kanał komunikacji

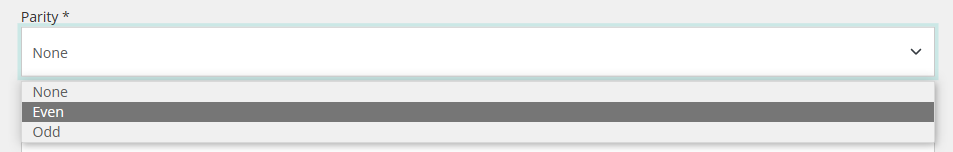

Notatka. W zależności od konfiguracji licznika energii należy wybrać właściwą parzystość. Proszę przetestować różne kombinacje parzystości, aby znaleźć odpowiednie ustawienie.

4. Wprowadź konfigurację urządzenia

Numer seryjny = odczytaj z licznika energii Iskraemeco

Adres fizyczny urządzenia: patrz powyżej

Identyfikator urządzenia logicznego = 1 (domyślny)

Adres klienta = 1 (domyślny)

Hasło = zapytaj swojego dostawcę usług o hasło

Współczynnik zewnętrznego CT = stosunek prądów - jeśli masz 250A/5A, wynik wynosi 5

Zewnętrzny współczynnik VT = wysoki współczynnik napięcia. Tylko w przypadku, gdy licznik jest na średnim napięciu, a nie na 230 V

5. Wejdź i wybierz Ustawienia zaawansowane
