1. Jak skonfigurować interfejs M-Bus w liczniku Landis+Gyr E350?

Aby skonfigurować licznik energii, postępuj zgodnie z artykułem Jak skonfigurować Landis+Gyr E350 ali E450 w narzędziu MAP120.

2. Połączenie fizyczne

Proszę podłączyć M-BUS na liczniku energii bezpośrednio do konwertera Reduxi Landis RS485-M-BUS. Pierwsze cztery piny licznika energii są dostępne dla magistrali M-BUS. Poniższy obrazek pokazuje, że można użyć pierwszych dwóch pinów z lewej strony lub pinów 3. i 4.

Od strony konwertera Reduxi Landis Converter RS485 podłącz się do kontrolera Reduxi lub bramy Reduxi i wybierz port pierwszy lub port drugi:

A->A

B->B

GND->GND

Na interfejsie pojawiło się zielone światło i migający żółty kolor. Jeżeli kolor żółty nie miga, licznik energii nie jest zasilany z elektro-dystrybucji i nie wysyła danych.

3. Uzyskaj numer seryjny licznika energii

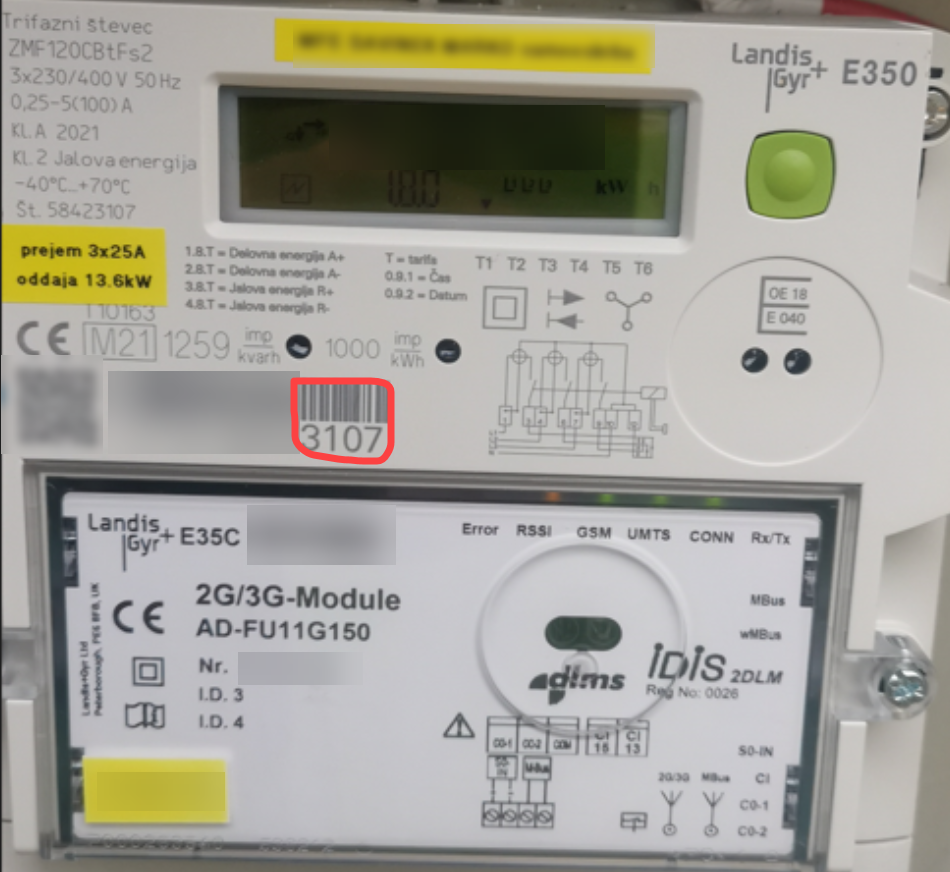

Numer seryjny można odczytać z licznika energii. Proszę spojrzeć na zdjęcie poniżej. Czerwony kwadrat pokazuje cztery ostatnie cyfry numeru seryjnego. Kolejna część serialu jest ukryta ze względów bezpieczeństwa. W Twoim przypadku proszę przeczytać cały numer seryjny licznika energii.

4. PobierzAdres urządzenia fizycznego (adres HDLC)

Adres stanowią cztery ostatnie cyfry numeru seryjnego licznika energii.

Na przykład powyżej podany numer seryjny to 3107+1000=4107.

5. Dodaj urządzenie do Konfiguratora Reduxi

Najpierw możesz zalogować się do Konfiguratora Reduxi za pomocą Konfiguratora Reduxi poprzez przeglądarkę.

1. Kliknij Dodaj urządzenie

2. Wprowadź podstawowe ustawienia

3. Wybierz kanał komunikacji

4. Wybierz konfigurację urządzenia

5. Test komunikacji

5. Wejdź i wybierz Ustawienia zaawansowane
